Франко Брелок

upd: новый профиль печати (0,15 мм) увеличивает время печати, но значительно повышает надежность.

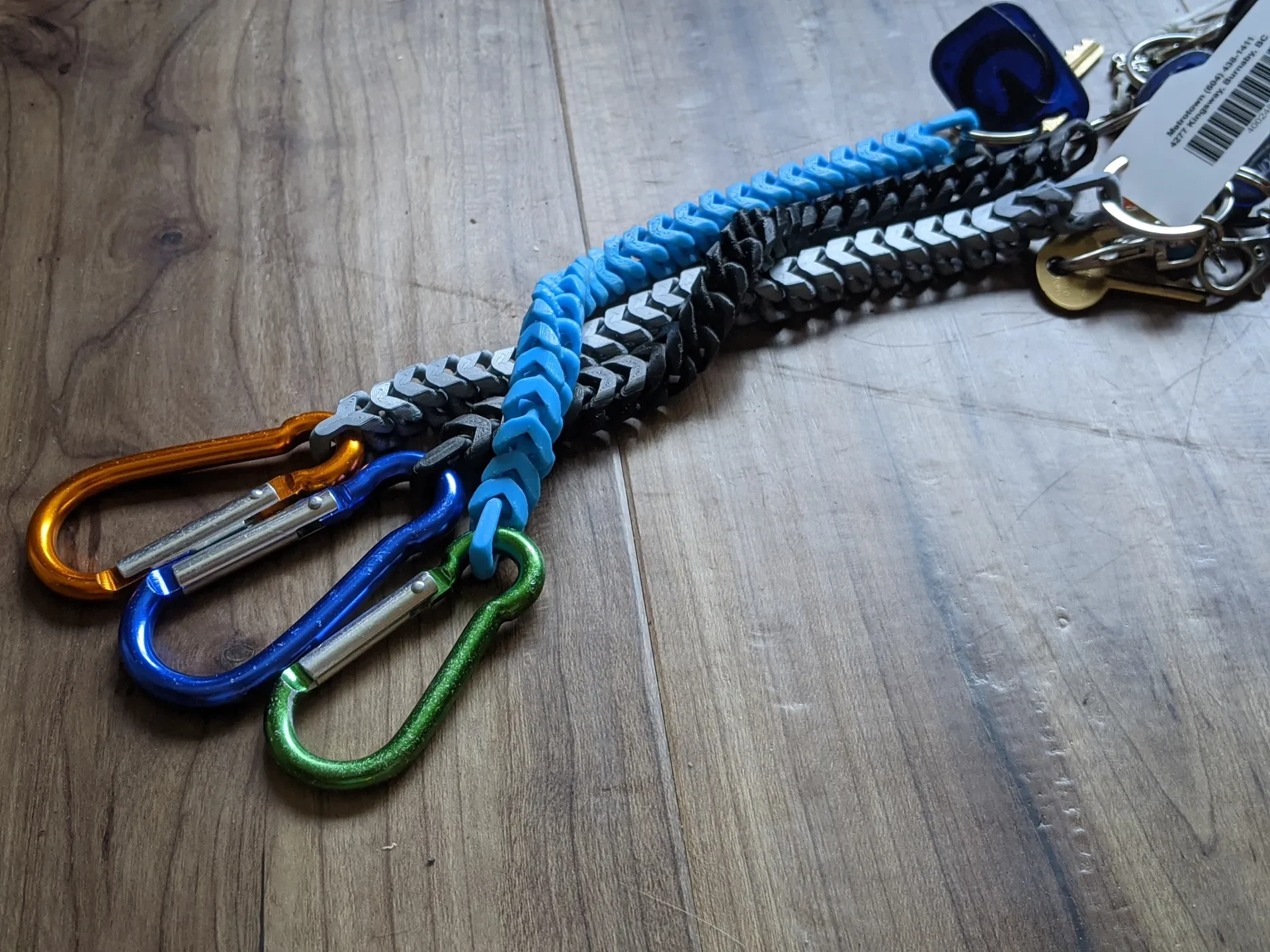

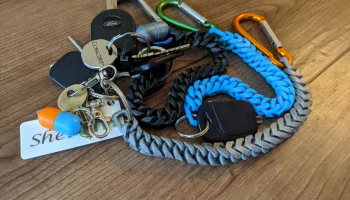

Все началось с брелка из паракорда, который был у меня еще до того, как я взял в руки 3D-принтер. В течение первых нескольких недель после получения одной из них я с нетерпением сканировал свое окружение в поисках вещей, которые я мог бы воссоздать или улучшить с помощью своей новой драгоценной игрушки. Поэтому я положил взгляд на брелок.

Сначала я попробовал поискать в наших обычных источниках моделей (ну знаете, на сайтах). Потом погуглил «3D-печатная цепь» — было много интересных подходов к моделям цепей и кольчуг (также известных как «3D-печатная ткань»), но ничто не соответствовало моим практическим или эстетическим потребностям достаточно близко.

Поэтому я решил поискать в области ювелирных украшений. Я искал типы и схемы цепного плетения, что-то подходящее для (в идеале) печати без поддержек. И именно брелок типа «Франко» звонил во все колокола.

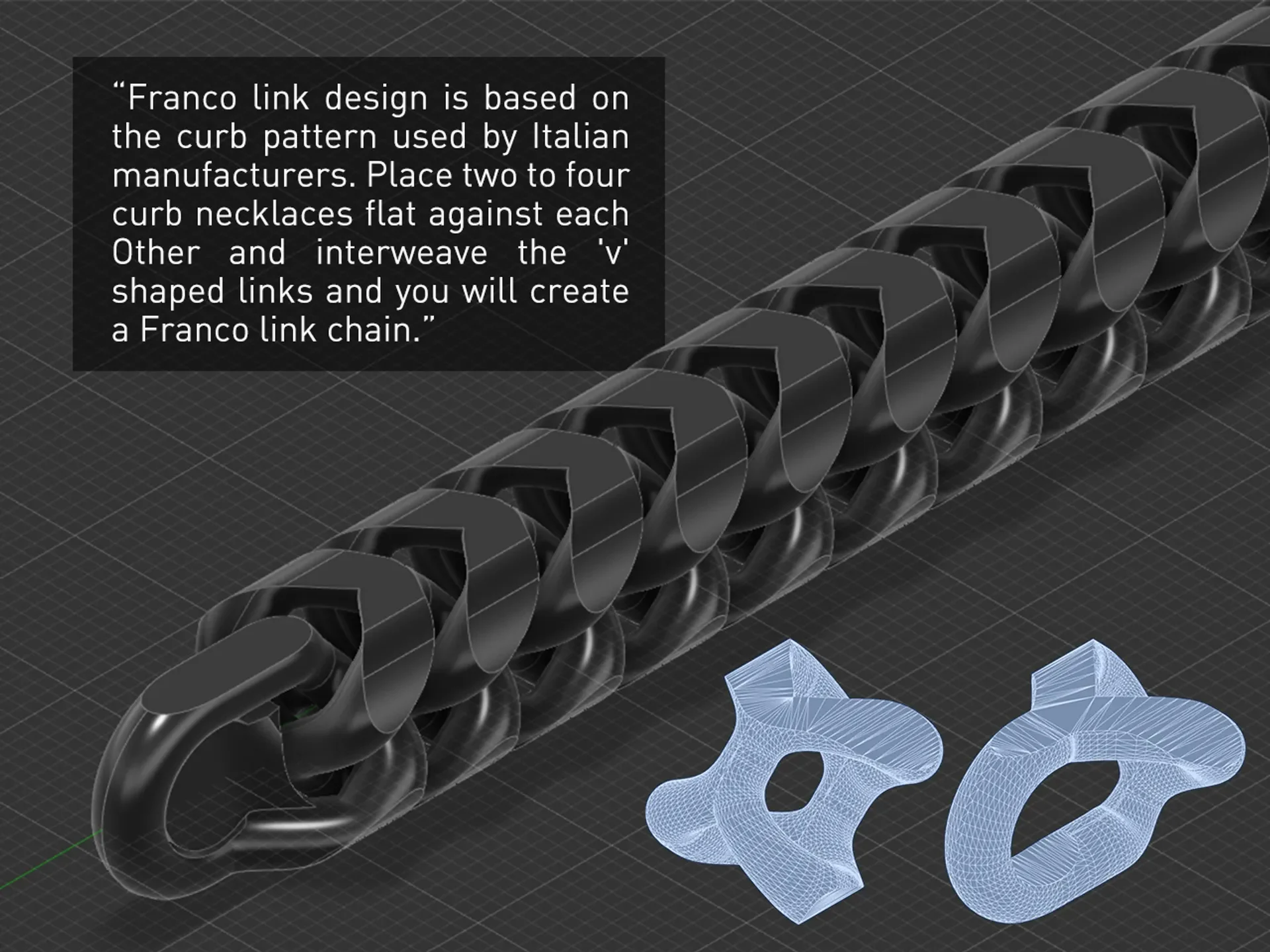

«Дизайн звеньев Франко основан на узоре бордюров, используемом итальянскими производителями. Поместите два-четыре ожерелья бордюра друг напротив друга и переплетите звенья в форме буквы „V“, и вы создадите цепочку звеньев Франко». — достаточно легко.

Излишне говорить, что 3D-печать — отличная технология для создания подобных вещей. Брелок поставляется с вашей печатной платформы в полностью собранном состоянии.

В то время я не использовал Fusion 360, поэтому первая модель была создана в Cinema 4D, и после печати она вряд ли была гибкой. Настройка допусков между звеньями и печать прототипов на некоторое время заняли меня. Но по-настоящему быстрым это прототипирование стало только тогда, когда я перешёл на параметрическое моделирование (в моём случае Fusion 360). И потребовалось некоторое время, чтобы ознакомиться с новым программным обеспечением, прежде чем я смог смоделировать в нем этот брелок.

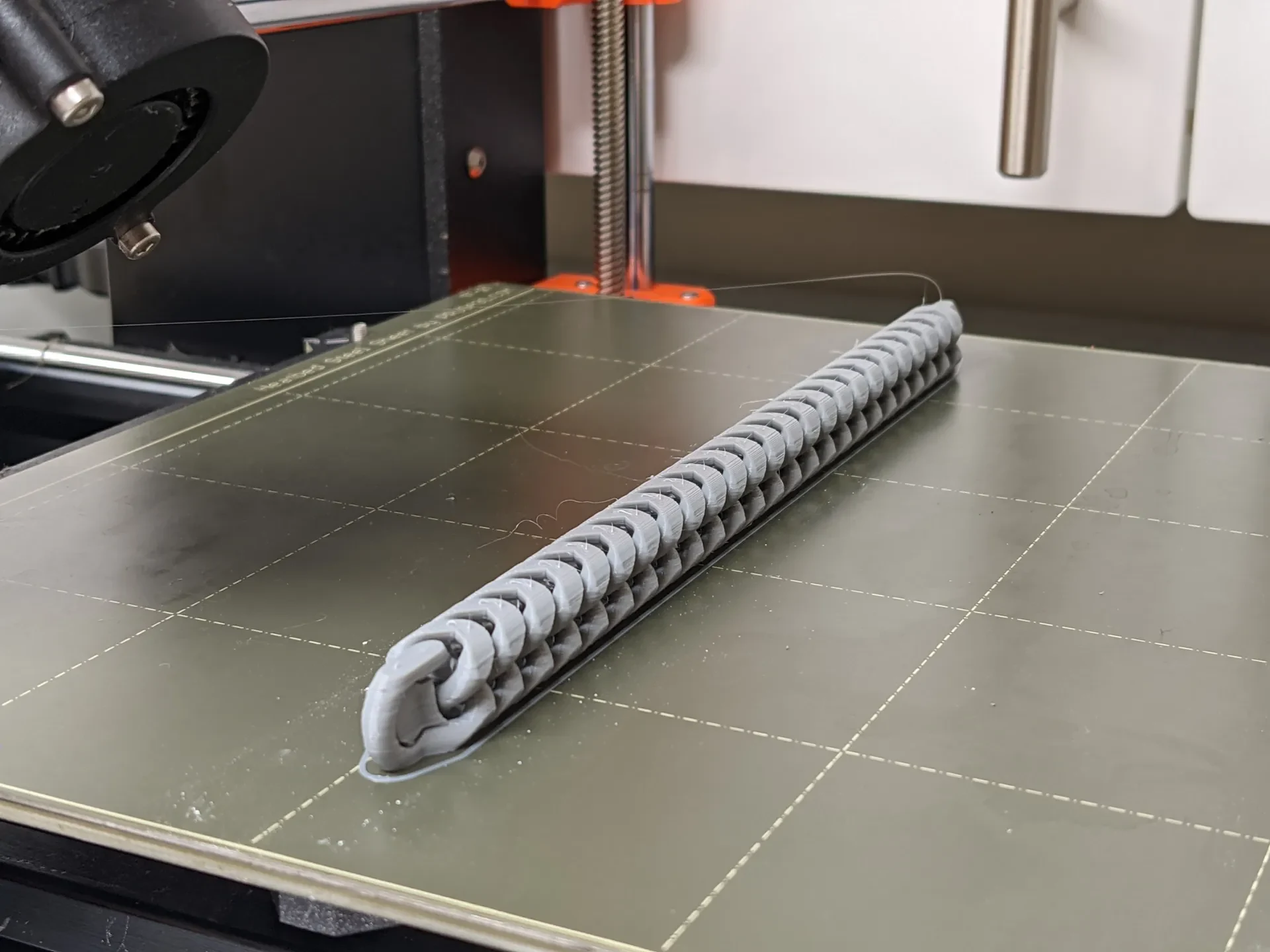

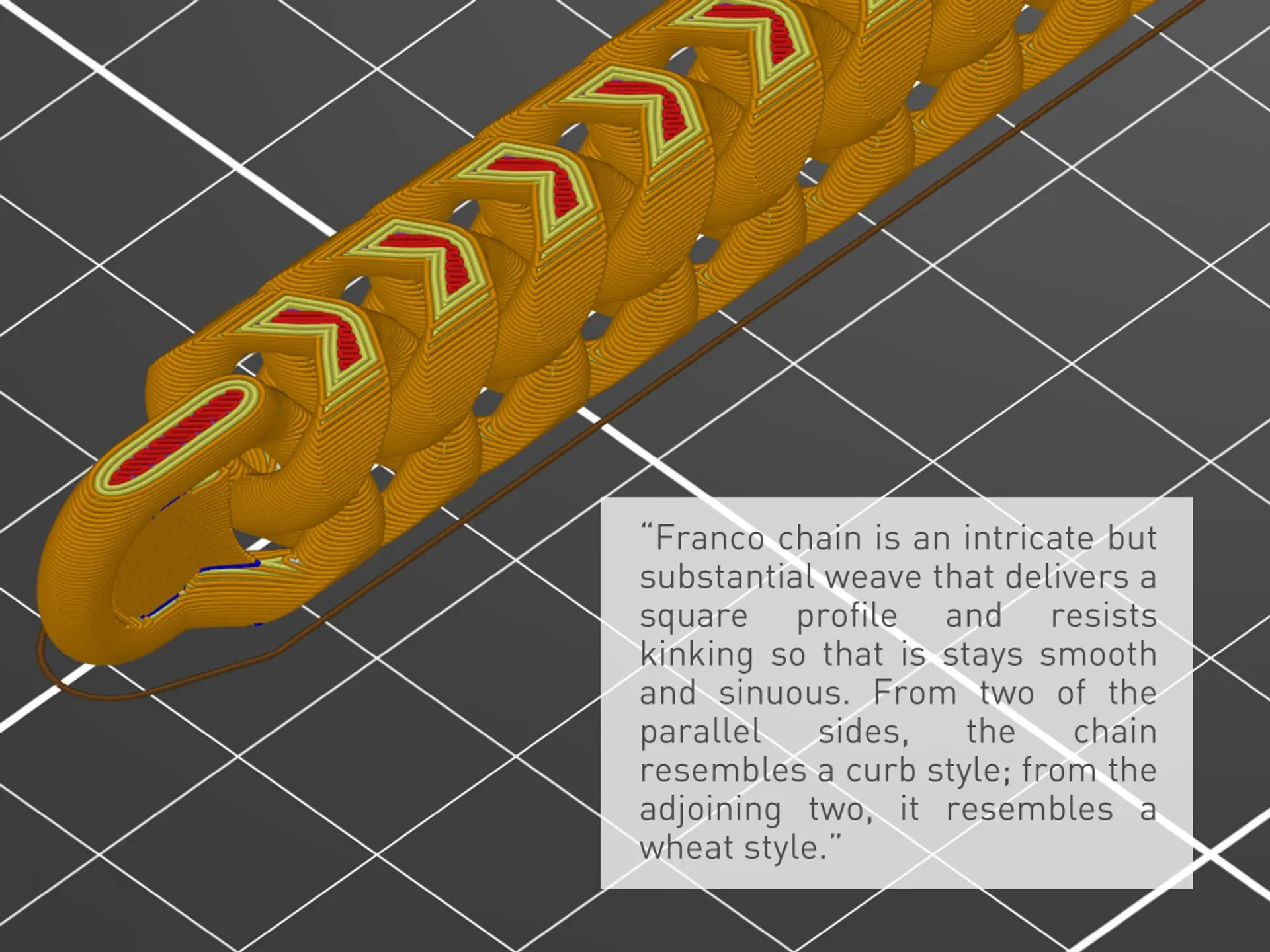

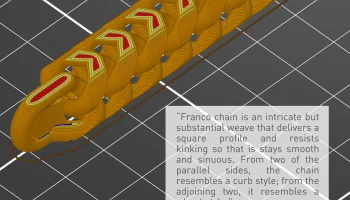

Это довольно простой отпечаток. В модель включены две необходимые опоры. Единственное, на что вам следует обратить внимание, это хорошая адгезия. Пусть «юбка» станет вашим последним средством, если у вас нет другого способа приклеить такую ​​тонкую ткань к печатной платформе.

Я все еще надеюсь получить полностью печатную версию и постепенно работаю над дизайном своего карабина.

Мне интересно увидеть ваши результаты.

Распечатать инструкции

Для этого убедитесь, что у вас хорошая адгезия печатной платформы. Я получил отличные результаты на гладком листе PEI с помощью клея-карандаша.

Кроме того, вам может потребоваться включить опцию «Поднять Z» (Z-прыжок) в слайсере (Настройки нити => Переопределения нити). Мне это никогда не требовалось на Prusa, но помогло на принтере Creality.

Не забудьте включить «глажение», если ваша версия слайсера его уже поддерживает (отпечатки на фотографиях идут без «глажения»).
