Пресс для термовставки

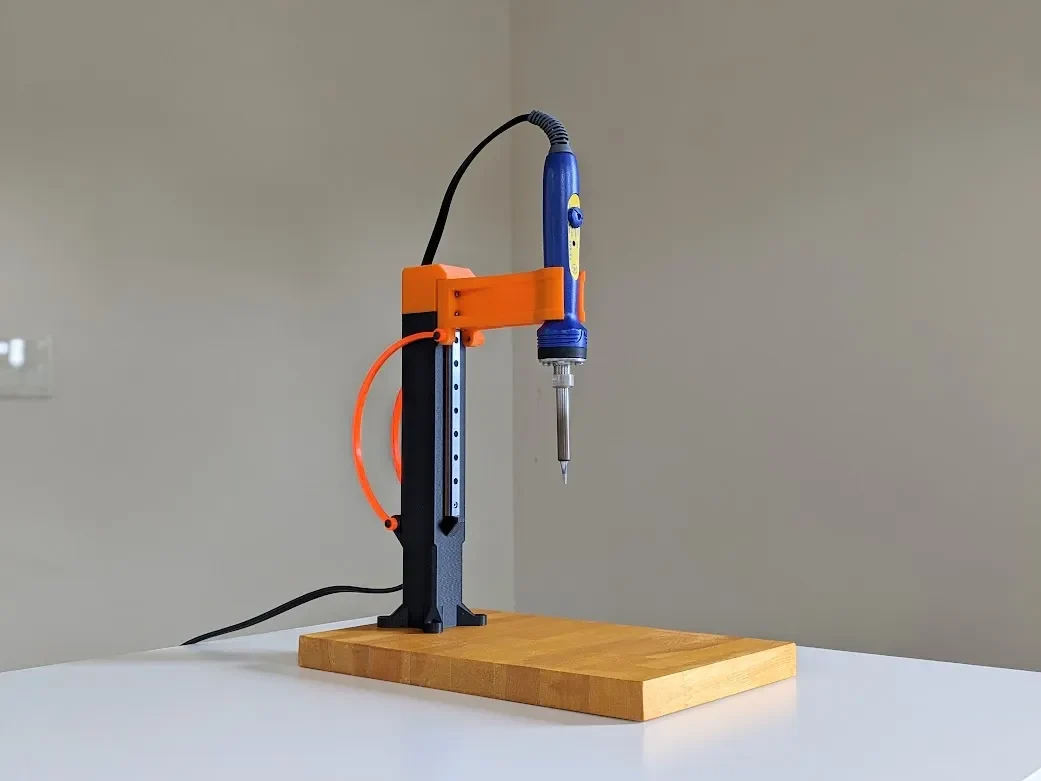

Это компактный пресс с термовставкой, в котором используется доступная и легкодоступная линейная направляющая шириной 150 мм с блоком MGN7H.

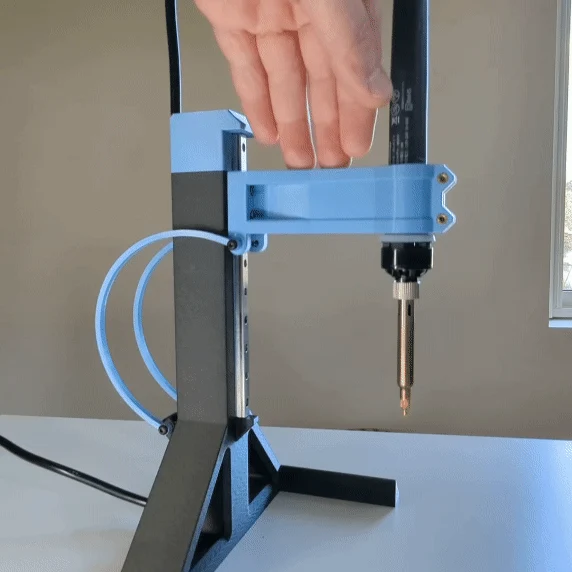

Вместо принятого во многих конструкциях возврата с противовесом, его место занимает печатная пружина, способствующая уменьшению количества деталей и упрощению сборки.

Обновление:
[23.06.2025]
Я исправил проблему, из-за которой насечка против провисания на рычаге держателя была перевернута, как указано в комментариях. Исправленная версия — держатель руки v1.3. Спасибо Сому за указание на это!

[24.03.2024]
Я исправил проблему с отсутствием связующего патча, чтобы избежать поддержки в «Nutbar_Tolerance_Test_01.stl», и загрузил «Nutbar_Tolerance_Test_01_v1.1.stl». Спасибо, Pluck3r!

[20.03.2024]

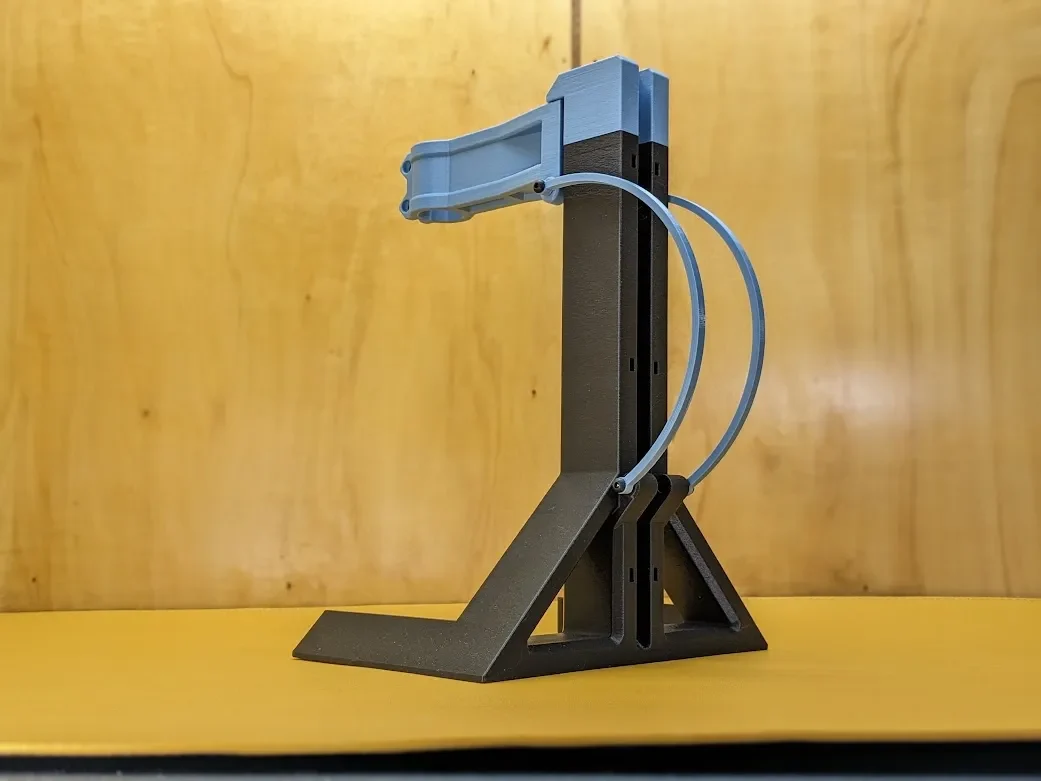

Я выпустил держатели для паяльников диаметром примерно 18 мм и корпусные детали для крепления деревянных плат.

[19.03.2024]
Я выпустил HolderArm_Pinecil.stl для Pinecil. Особая благодарность TheSnootch!

[18.03.2024]
Я загрузил держатель с защелкой для паяльника, в котором регулятор температуры застрял и не может пройти, или для тех, кто предпочитает легкое извлечение. Рекомендуется сначала провести испытание на тестовом образце.
Если вы выберете модель Snap-in, вам не потребуются 2 термофиксируемые вставки М3х5х4мм и 2 винта М3х12мм.

Примечания:

Первый шаг — распечатать тестовые образцы, чтобы подтвердить совместимость с вашим паяльником.
Пружина изготовлена ​​из PETG, а держатель HolderArm, контактирующий с паяльником, может быть напечатан из PETG, ABS или ASA. Остальные детали можно распечатать из PLA.
Пружины должны быть напечатаны со 100% заполненностью.
Я предполагаю использование паяльников с диаметром ручки около 20 мм. Пожалуйста, проверьте совместимость с вашим паяльником, используя тестовые детали. Кроме того, с помощью пошагового файла можно выполнить настройку под ваш конкретный паяльник.
Точность зависит от минимизации люфта порожка. Начните с печати Body.stl, а затем попробуйте Nutbar_Tolerance_Test, чтобы выбрать допуск для печати гайки.

Требуется, кроме печатных частей:

1x паяльник
1 рейка 150 мм с блоком mgn7h
7 термофиксируемых вставок M3x5x4 мм
6 гаек М2
10 винтов M2x6 мм
1 винт M3x6 мм
4 винта M3x10 мм
2 винта M3x12 мм
3x застежки-молнии

Сборка:
0. Распечатайте в общей сложности 6 деталей «Тело», «HolderArm», «NutBar», «Верх» и 2 «Пружины».

1. Установка термофиксируемых вставок M3x5x4 мм на держатель HolderArm в 4 точках.

2. Установка термофиксируемых вставок M3x5x4 мм на корпус в 3 точках.

3. Установка гаек M2 на NutBar в 6 точках. Вставьте гайку до упора, иначе винт не достигнет при установке направляющей.

4. Вставьте NutBar в корпус и закрепите верхнюю часть винтами M3x6 мм.

5. Прикрепите линейную направляющую к NutBar винтами M2x6 мм в 6 точках.

6. Прикрепите HolderArm к линейному направляющему блоку винтами M2x6 мм в 4 точках.

7. Прикрепите две пружины винтами M3x10 мм, стараясь не затягивать винты слишком сильно. Пружинам должно быть достаточно места для свободного вращения.
Будьте осторожны и не снимайте верхнюю часть, пока прикреплены пружины, так как блок линейной направляющей выскочит.

8. Закрепите паяльник на держателе винтами М3х12.

9. Зафиксируйте провод с помощью застежек-молний в трех точках, чтобы он не высовывался.
