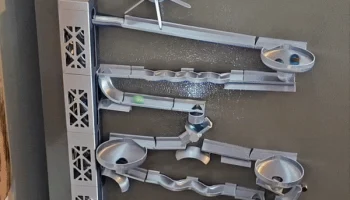

Чудесный магнитный мраморный лифт............

Описание

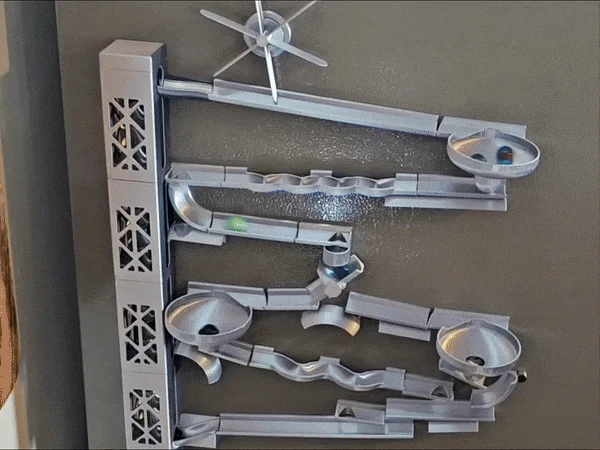

В этой конструкции используется один дешевый двигатель ТТ, приводящий в движение магнитный подъемник для мрамора, который можно использовать на холодильнике, белой доске или другой магнитной поверхности. Распечатайте по одному из каждой детали и по два верхних или средних винта. Для удлинения мраморного подъемника можно напечатать дополнительные «верхний или средний винт» и «середину корпуса». При печати винтов обязательно использ��йте поля и опоры только на рабочей пластине.

Предназначен для работы со всеми предметами из «Marvelous Magnetic Marble Run» пользователя @waveman и «Magnetic Marble Run».

Что вам понадобится:

Любой одновальный двигатель 1:120 TT.

Магнитная лента ½ дюйма (или 13-15 мм): https://a.co/d/eJVaeOY

Мраморы из комплекта для мраморных дорожек или стандартные шарики диаметром 14-16 мм.

(Необязательно, но рекомендуется) Удлинительный USB-кабель со встроенным выключателем питания: https://a.co/d/33E3S39

Сборка

Прикрепите магнитную ленту к обратной стороне всех деталей.

Поместите двигатель в основание двигателя

Поместите основание двигателя на магнитную поверхность

Добавьте вход в корпус сверху моторной базы.

Вставьте базовый шнек во вход в основание корпуса, убедившись, что шнек правильно соединяется с валом двигателя.

Добавьте середину корпуса над основанием корпуса.

Вставьте верхний/средний шнек, убедившись, что он правильно соединен со штифтом наверху предыдущего шнека.

Повторяйте шаги 5 и 6, пока не будет достигнута желаемая высота.

Добавьте верхний выход корпуса поверх средней части корпуса.

Вставьте верхний/средний шнек в корпус, еще раз убедившись, что он правильно соединен с предыдущим шнеком.

Поместите верхнюю крышку наверх стопки.

Разместите выездную рампу за пределами выходного отверстия верхнего выхода корпуса.

Устранение неполадок:

Шарики выталкиваются из верхней крышки

Убедитесь, что подъемник не наклонен против часовой стрелки, иначе шарики не смогут должным образом выпасть из правого выходного отверстия.

Кусочки скользят и не остаются на месте

Некоторые поверхности не обладают достаточным трением, чтобы прочно удерживать детали. Я рекомендую покрыть мраморные беговые дорожки противоскользящей лентой, виниловой лентой или тонким слоем пластидипа или резинового клея (или другого клея, который остается липким после высыхания), чтобы улучшить сцепление. Пластиковые шарики диаметром 14 мм вызывают меньшее скольжение, чем тяжелые стеклянные шарики диаметром 16 мм.

Слишком много шариков падает на пол

Из-за нестандартного характера дорожки мрамора неизбежно, что некоторые шарики выпадут с дорожек. Чтобы уменьшить количество отскакивающих шариков, убедитесь, что вы используете дорожки, которые замедляют шарики перед тем, как они упадут н�� следующую дорожку (отклоняющиеся дорожки, волнистые дорожки, колеса и водовороты). Кроме того, убедитесь, что шарики не упадут слишком далеко на следующую дорожку. Триггер делает бег по шарикам более динамичным, но при объединении двух путей обратно вы всегда уроните несколько шариков.

Мрамор застревает у мраморного входа.

Я заметил, что это может случиться с мрамором, которы�� имеет деформированную форму или имеет шероховатую текстуру поверхности. Плотно прижмите мрамор внутрь по направлению к шнеку, чтобы устранить засор, затем удалите проблемный мрамор из циркуляции, когда он покинет верхнюю часть.
