Под ящиком стола
Также ознакомьтесь с профилями печати принтеров MakerWorld для принтеров BambuLabs!
Обновление от 6 мая 2023 г.:
Спасибо за отличные отзывы всем, кто скачал и сделал эту модель! Наконец-то у меня появилось время сделать новую версию. Я добавил в модель несколько вещей:
Стопор, предотвращающий полное выдвижение ящика. Разработан таким образо��, что вам не нужны никакие подставки или дополнительные отпечатки.
Сделал весь ящик примерно на 2 периметра толще (0,8 мм) (кроме дна). Так оно намного прочнее. Это также было необходимо для поддержания работоспособности стопорного механизма. В противном случае весь ящик слишком сильно прогнется, когда его полностью выдвинут.

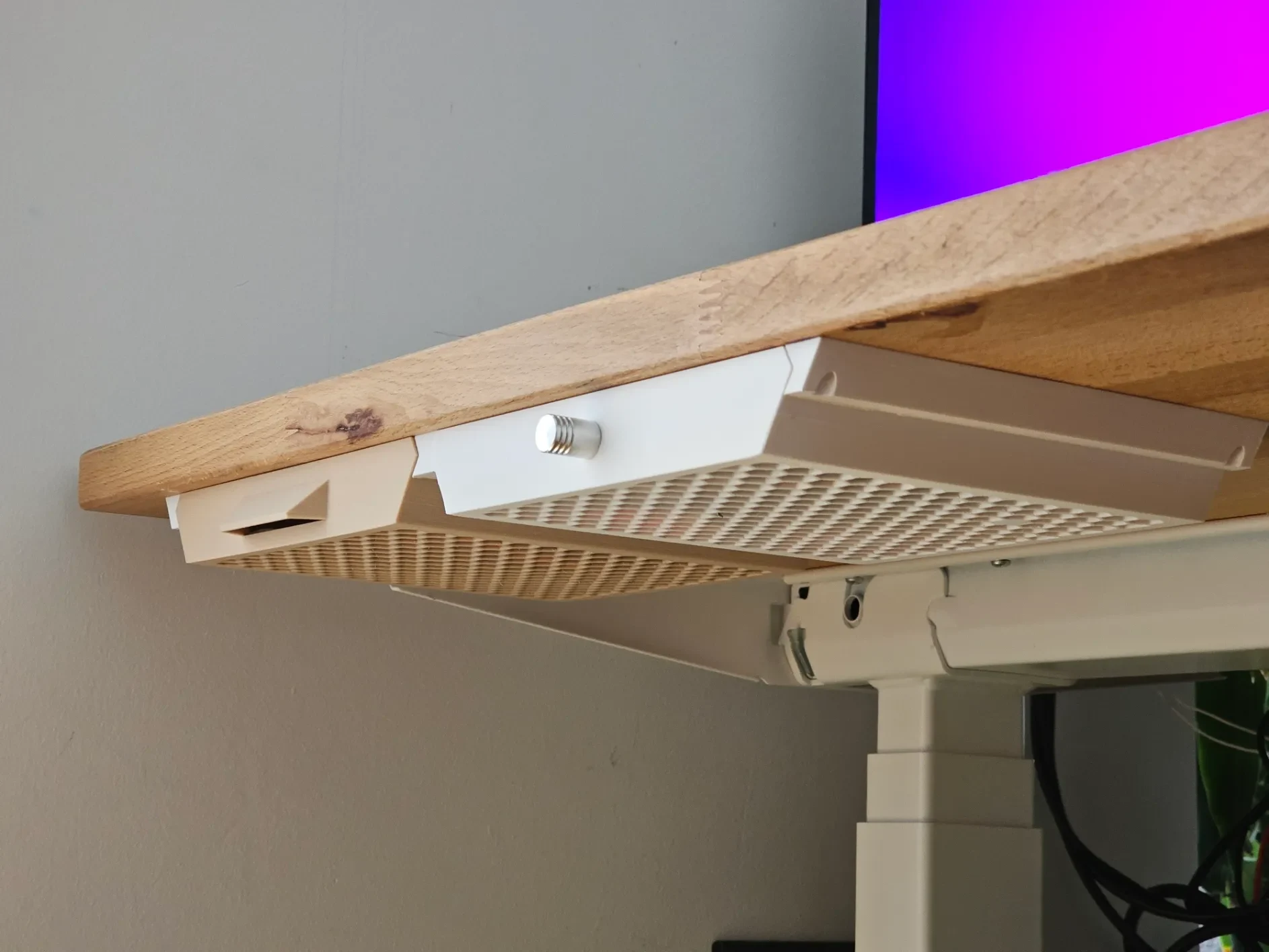

Добавлен альтернативный вариант без ручки, но с отверстием для самостоятельной установки собственной (возможно, напечатанной на 3D-принтере) ручки. Отверстие диаметром 4,2 мм для установки ручек с винтом М4.
Добавлена средняя часть для соединения нескольких ящиков вместе.
Добавлены версии без сетки внизу.
В настоящее время я также работаю над некоторыми вставками, которые выложу через несколько дней.
Под ящиком стола

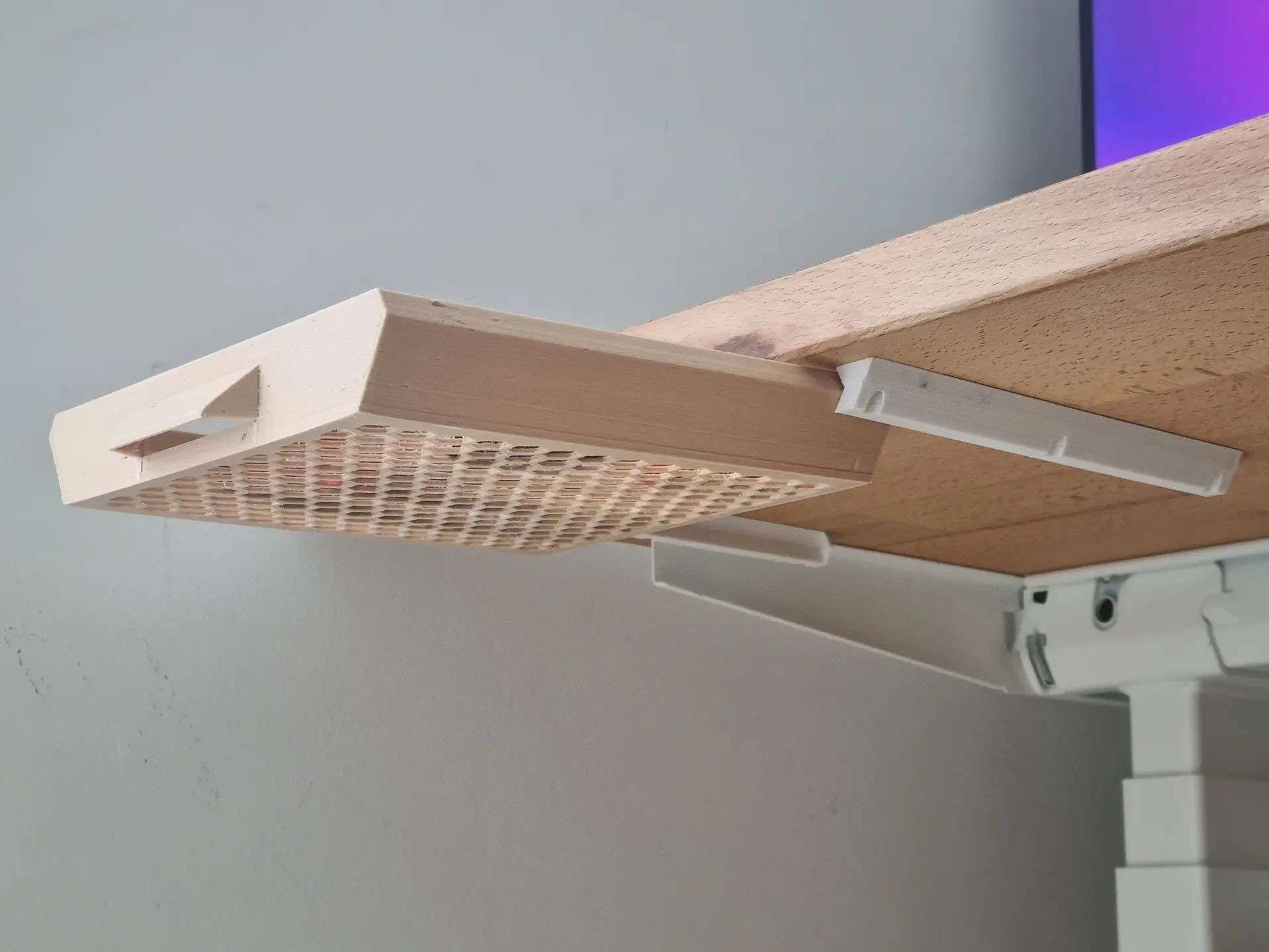

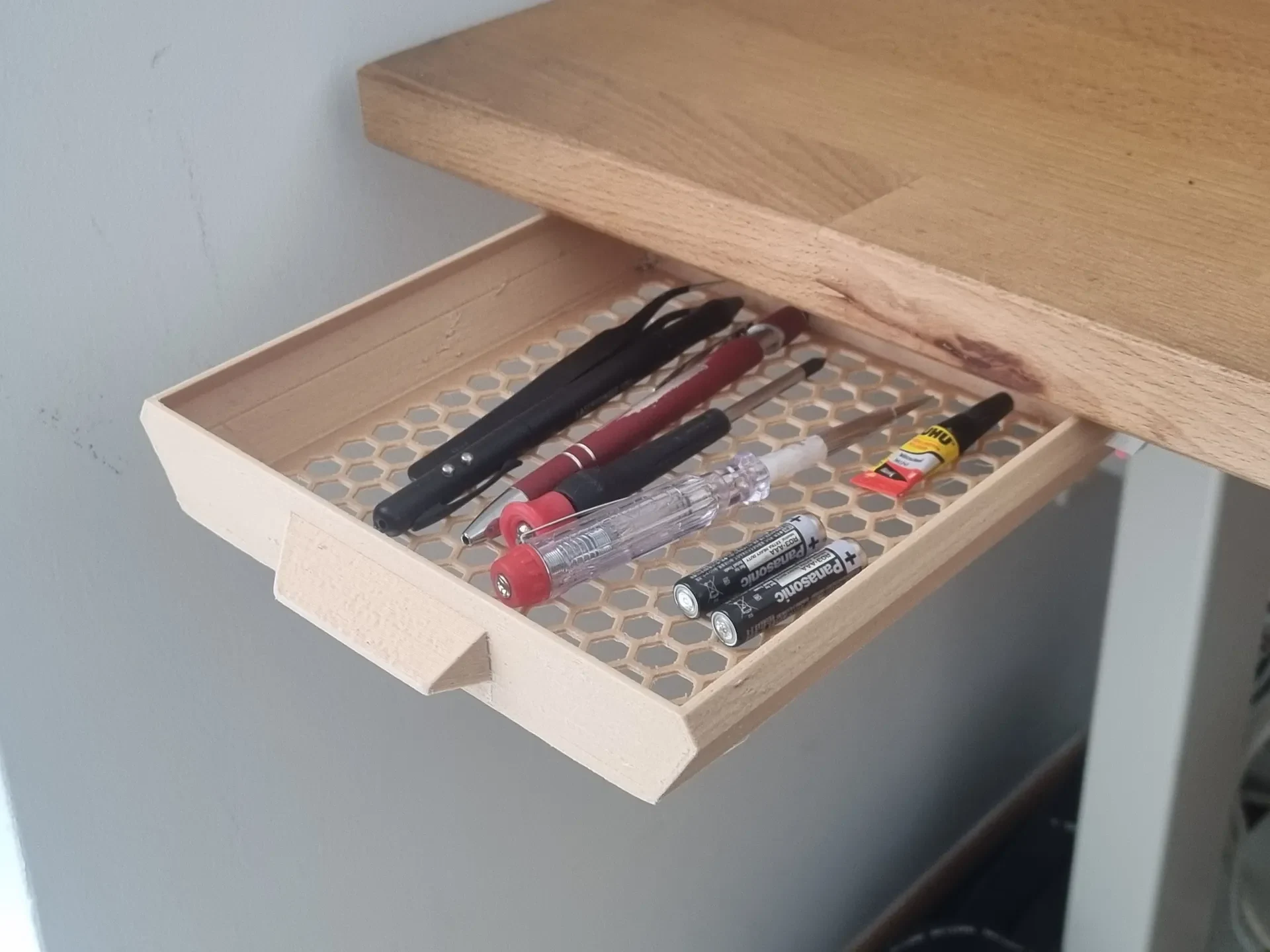

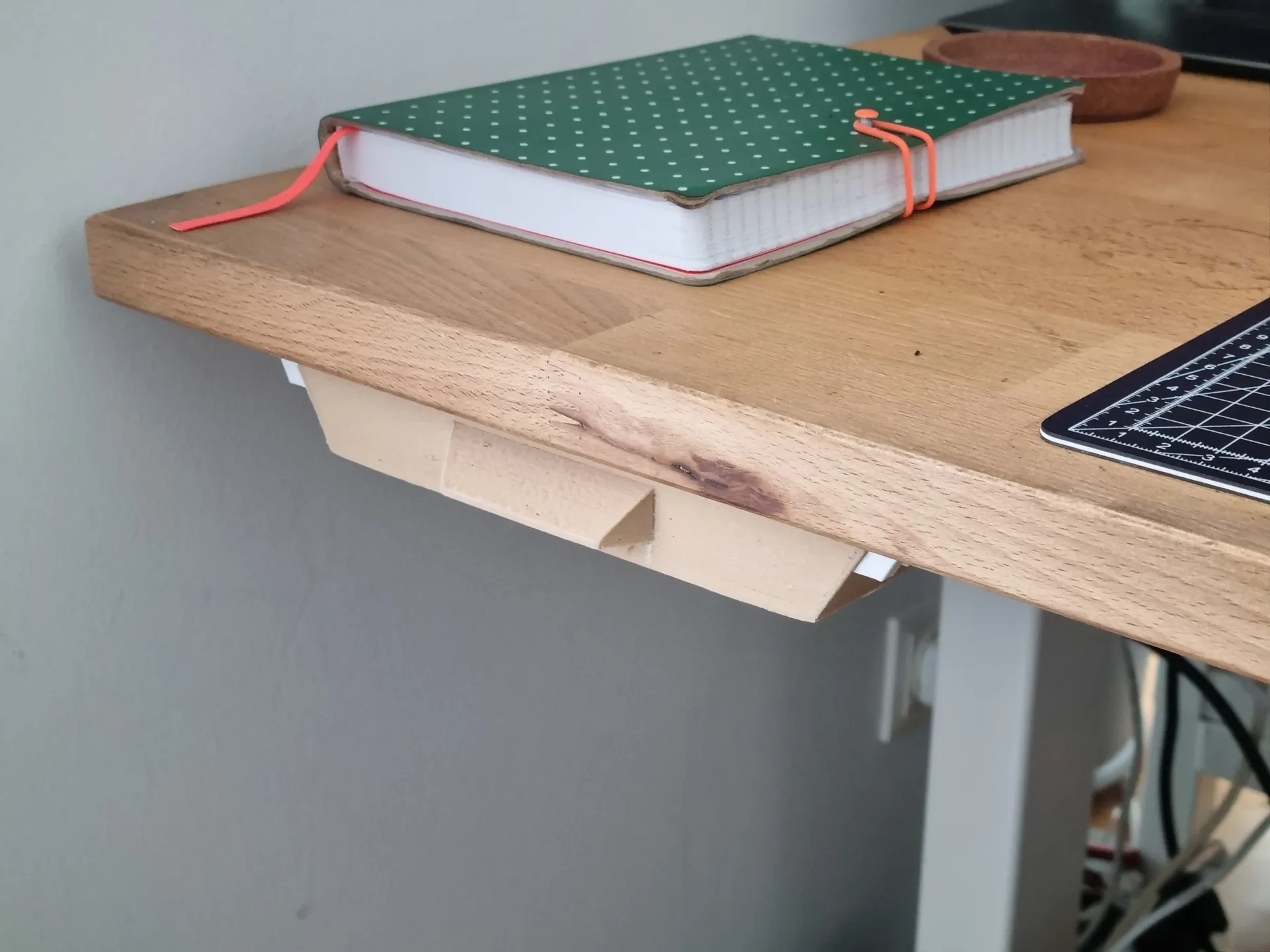

Эта модель предназначена для размещения под столом, обеспечивая легкий доступ к ручкам, бумагам, блокнотам и другим предметам первой необходимости. Имеет плавный скользящий механизм, который гарантирует, что ваши предметы останутся в безопасности и в пределах досягаемости. Кроме того, его легко установить благодаря трем монтажным отверстиям с каждой стороны. (Я установил его по два с каждой стороны, и это работает нормально.)
Размер нижней плоскости составляет примерно 166 мм (ширина) x 176 мм (глубина) x 30 мм (высота).
Слайды представляют собой просто зеркальные версии друг друга.
Опоры необходимы только для ручки ящика.
Подходит для печатной платформы размером 200х200 мм.
Установка
Мне этот способ подошел лучше всего, возможно, есть способы получше установить ящик. Не стесняйтесь комментировать, если найдете более простой способ :)

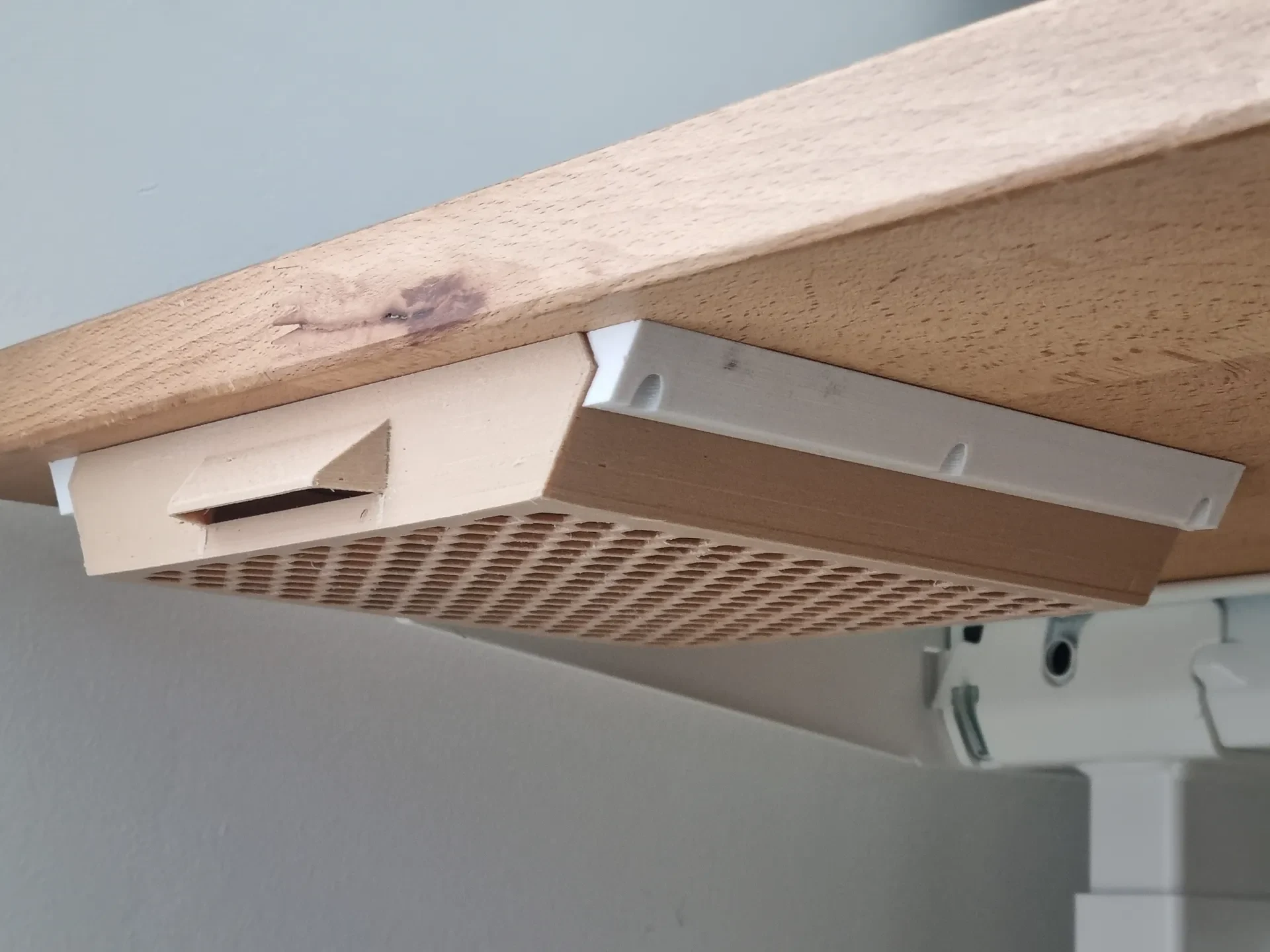

Сначала установите слайд, который вы планируете использовать как крайний. Установите один винт, выровняйте слайд перпендикулярно столу и установите второй винт для первого слайда.
Возьмите ящик и прижмите его к направляющей. Возьмите следующий слайд и прижмите его к ящику, где он должен быть. Сначала установите задний винт, а затем второй.
Повторите эти действия для каждого среднего слайда, который вы планируете использовать. Средний слайд имеет те же размеры, что и обычный слайд, поэтому вы можете повторно использовать отверстия, если позже захотите увеличить его.
Используйте два винта 3 мм на каждую направляющую, чтобы прикрепить ящик к столу. Будьте осторожны, не перетяните винты, так как это может привести к поломке монтажных отверстий в зависимости от вашего материала/настроек печати!
