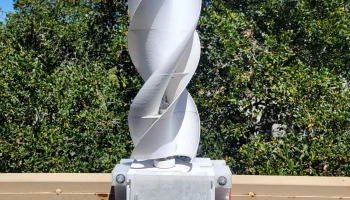

Угринский ветрогенератор
Полный проект Угринского вертикального ветрогенератора.
Угринская ветряная турбина — это ветряная турбина с вертикальной осью, разработанная для обеспечения высоких характеристик на низких скоростях и надежного крутящего момента. Одной из ее выдающихся особенностей является низкая скорость ветра при запуске: она начинает вращаться со скоростью около 5 миль в час, что отлично подходит для компактной вертикальной турбины.
При тестировании турбина легко приводит в движение ��вигатель постоянного тока 3-6 В при скорости ветра около 15 миль в час. В будущем я могу добавить адаптер для генераторного двигателя на 24 В, чтобы увеличить выходную мощность. На данный момент турбина питает светодиодную ленту мощностью 5 Вт, и я рассматриваю возможность добавления нескольких аккумуляторов 18650 для хранения энергии.
Сборка относительно проста и займет не более пары часов. Для достижения наилучш��х результатов используйте набор файлов после печати, чтобы сгладить сопрягаемые поверхности и улучшить прилегание соединяемых деталей.

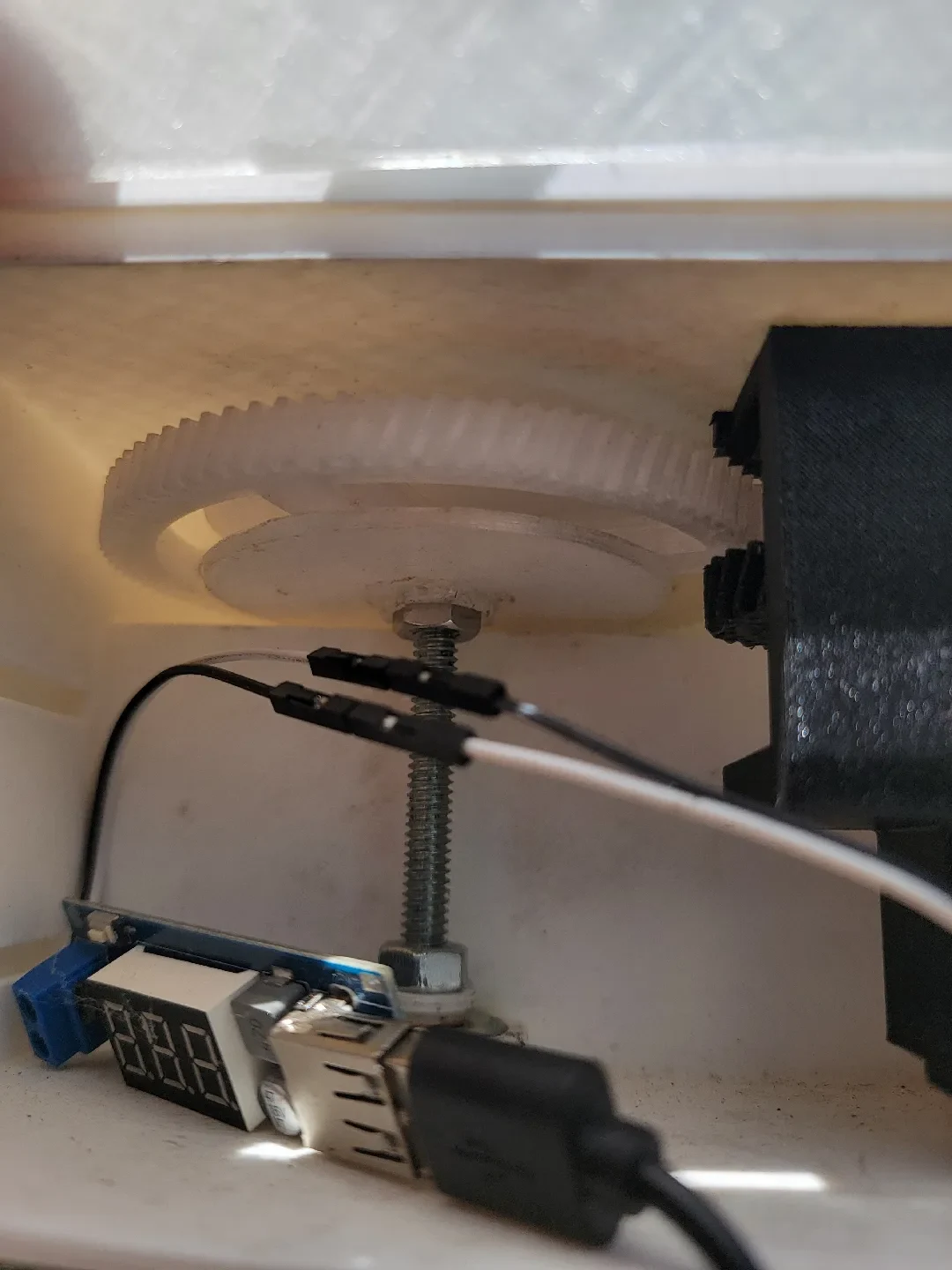

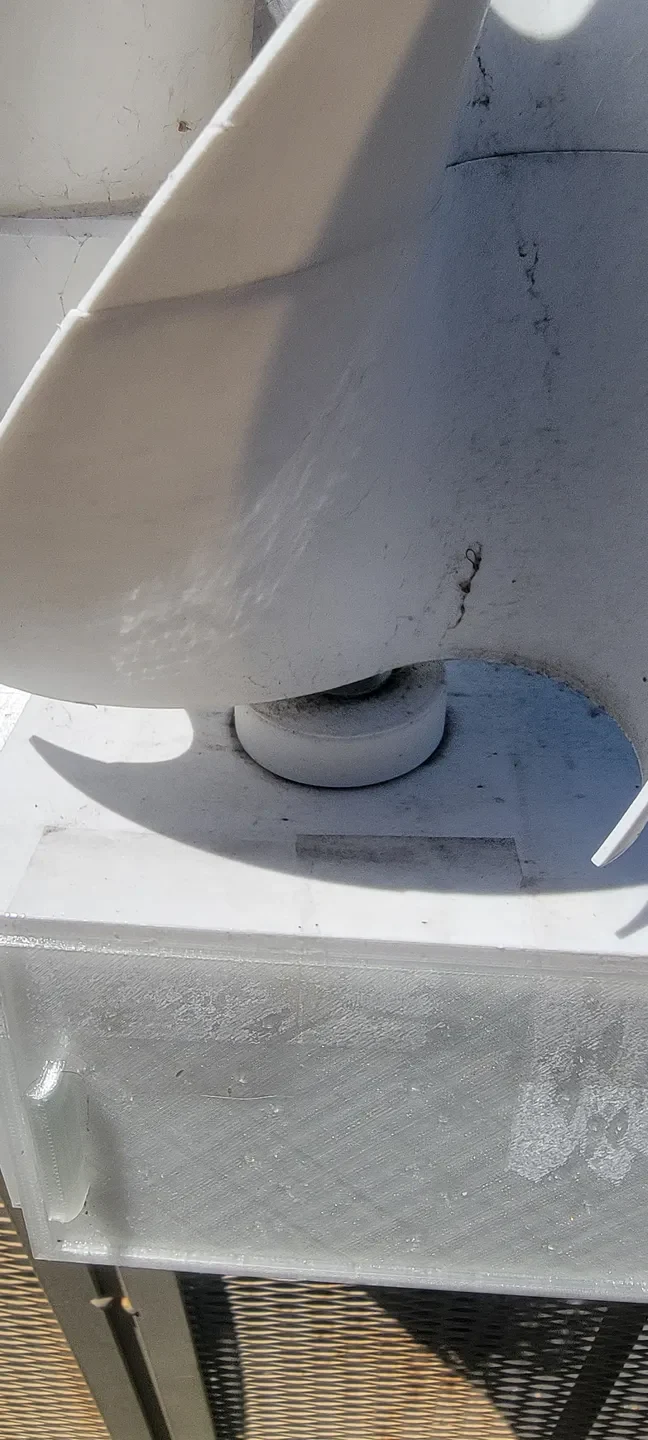

Самым сложным шагом, вероятно, будет установка главного механизма и его крепление внутри платформы, поскольку доступное пространство весьма ограничено. Хотя подшипники сконструированы так, чтобы быть защищенными от воды, все же рекомендуется нанести несколько капель масла для дополнительной защиты и более плавной работы. Перед сборкой нанесите небольшое количество силиконовой смазки на шестерни и не прижимайте шестерню двигателя слишком сильно к главной передаче. Поддержание небольшого зазора уменьшит трение и поможет обеспечить плавную работу.
Выбор двигателя
Двигатели постоянного тока 3-6 В могут быть как с низкой, так и с высокой частотой вращения. В конструкции предусмотрены отдельные держатели двигателей для каждого типа. Если вы используете двигатель с низкой частотой вращения, используйте держатель двигателя с низкой частотой вращения, в котором двигатель приводится непосредственно в движение главной передачей, установленной на валу турбины, без какой-либо промежуточной передачи. И это лучший результат с точки зрения производительности.
Выбор преобразователя постоянного тока в постоянный
Если ваш двигатель при средней скорости ветра генерирует напряжение окол�� 2-5 В, вам следует использовать повышающий преобразователь постоянного тока. Если он генерирует напряжение выше 5 В при средней скорости ветра, вам необходимо использовать понижающий преобразователь постоянного тока.

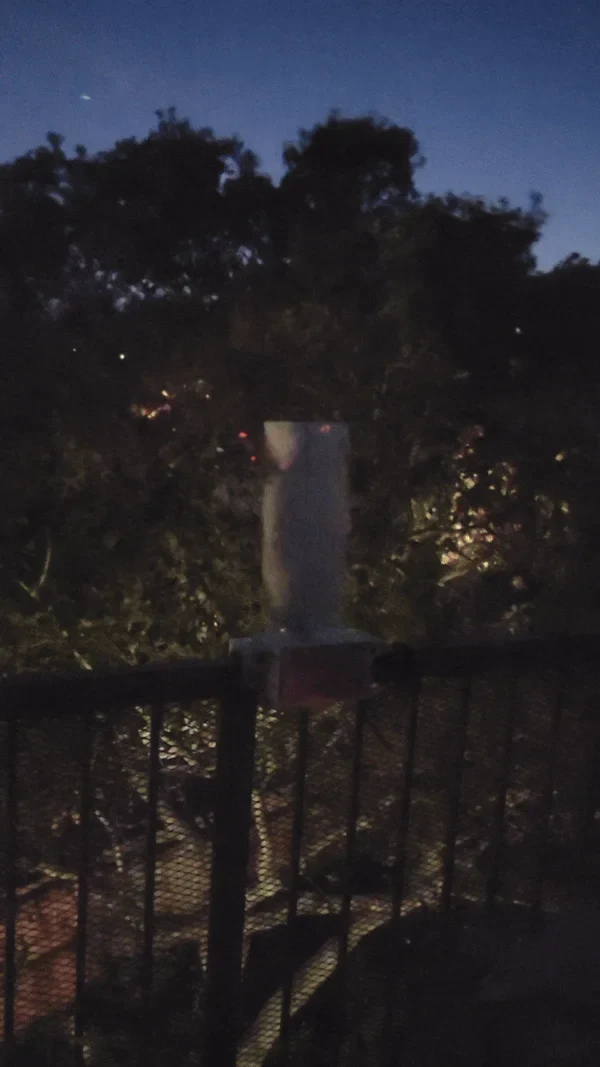

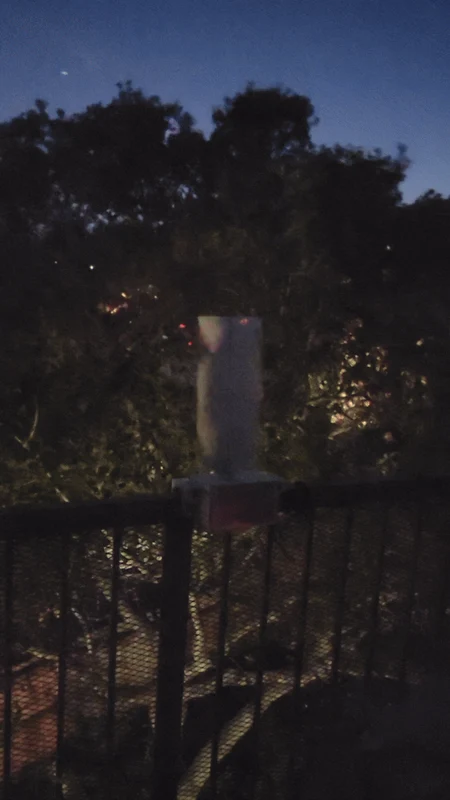

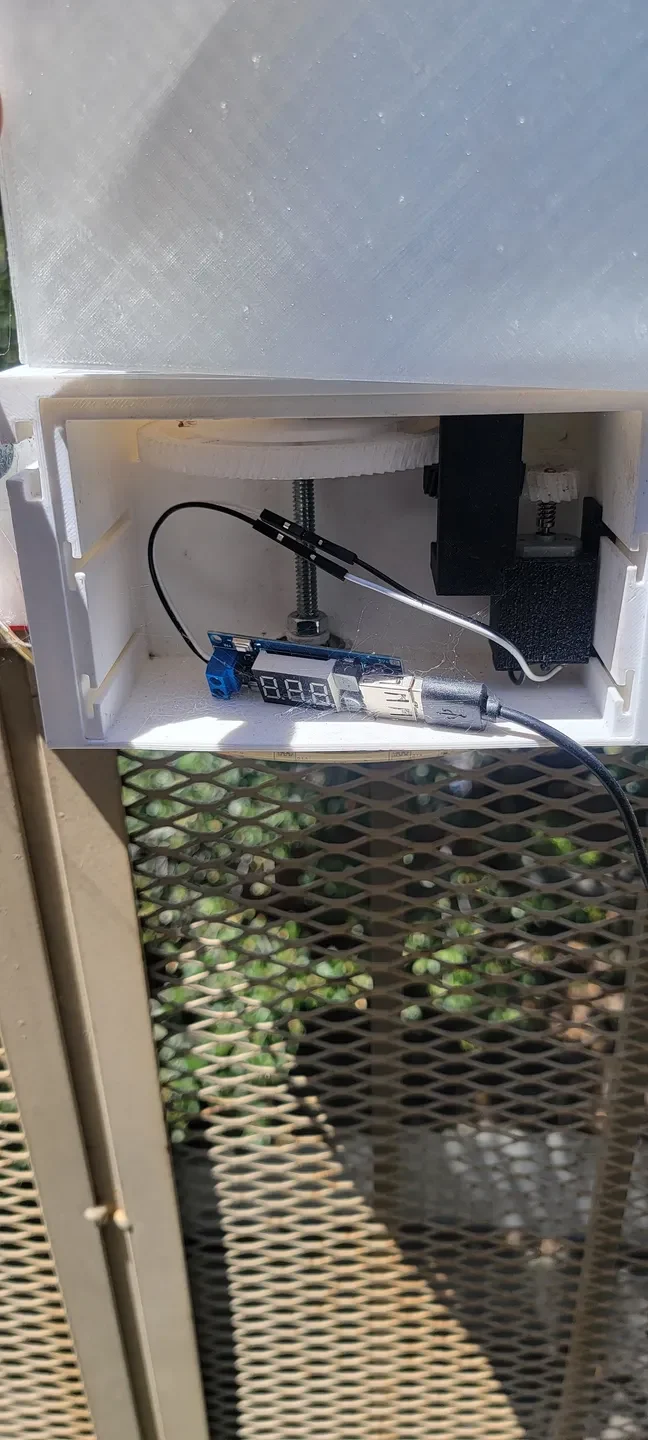

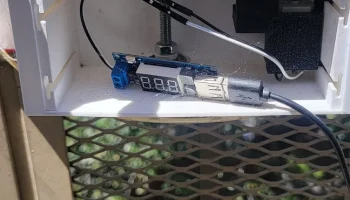

В своей установке я недавно переключился на держатель НИЗКИХ ОБОРОТОВ и установил повышающий преобразователь постоянного тока. Теперь мои светодиоды загораются даже на скорости 7 миль в час. Прежде она должна быть не менее 12 миль в час. Итак, вам действительно нужно проверить, какое напряжение вы генерируете при средней скорости ветра.
Количество турбин

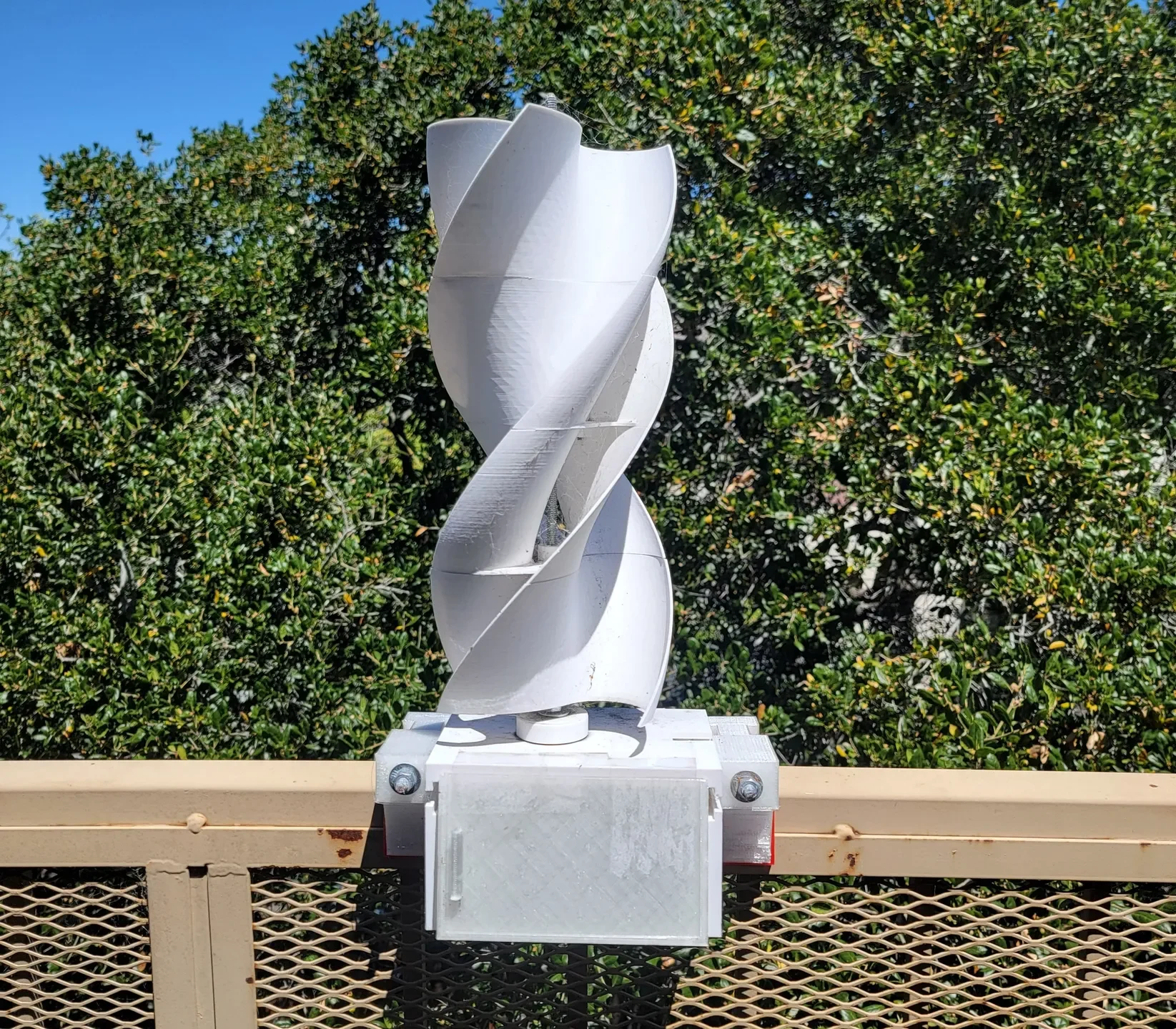

Количество устанавливаемых турбинных модулей полностью зависит от вас. Конструкция поддерживает 2, 3, 4, 5 и более секций турбины. В моей нынешней установке используются 4 турбины, и я считаю, что это оптимальное количество.
Боковой зажим платформы

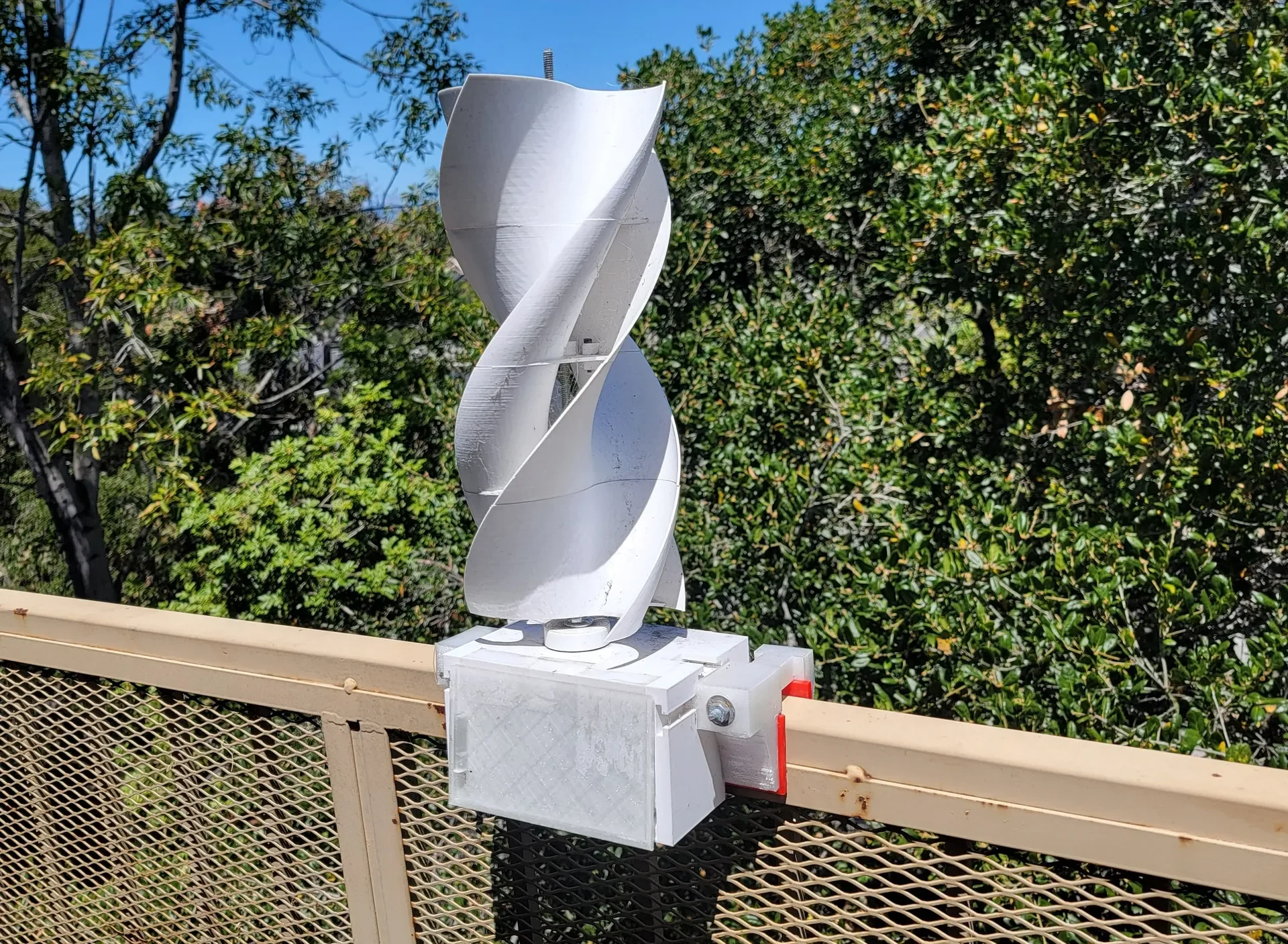

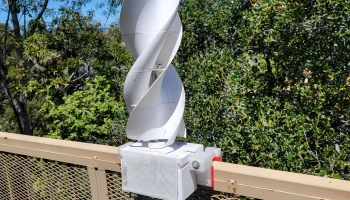

Платформа оснащена боковыми зажимами, которые вставляются в левую и правую стороны платформы с помощью взаимосвязанных соединений в виде головоломки. Эти зажимы позволяют надежно закрепить всю турбину в сборе на перилах балкона или любой другой вертикальной конструкции квадратного профиля.
Для затяжки зажимов я использовал тот же стержень с резьбой 1/4"-20 UNC, что и основной узел. Стержень с резьбой проходит через зажимы и фиксируетс�� гайками, что позволяет зажимам прочно удерживать монтажную поверхность и сохранять устойчивость платформы во время работы.
Если у вас есть вопросы по сборке или работе турбины, оставляйте комментарии и я постараюсь помочь.
Части:
Генератор. Я использовал стандартный двигатель 3-6 В. Вы можете найти их повсюду. Они используются в электрических игрушках, зубных щетках, радиоуправляемых автомобилях и т. д. Некоторые из них НИЗКИЕ, некоторые ВЫСОКИЕ.
Вариант 1: Преобразователь напряжения DC-DC понижающий — USB понижающий преобразователь 24 В в 5 В с Aliexpress
Вариант 2: Преобразователь напряжения DC-DC Step UP — USB понижающий преобразователь 2 В в 5 В с Aliexpress

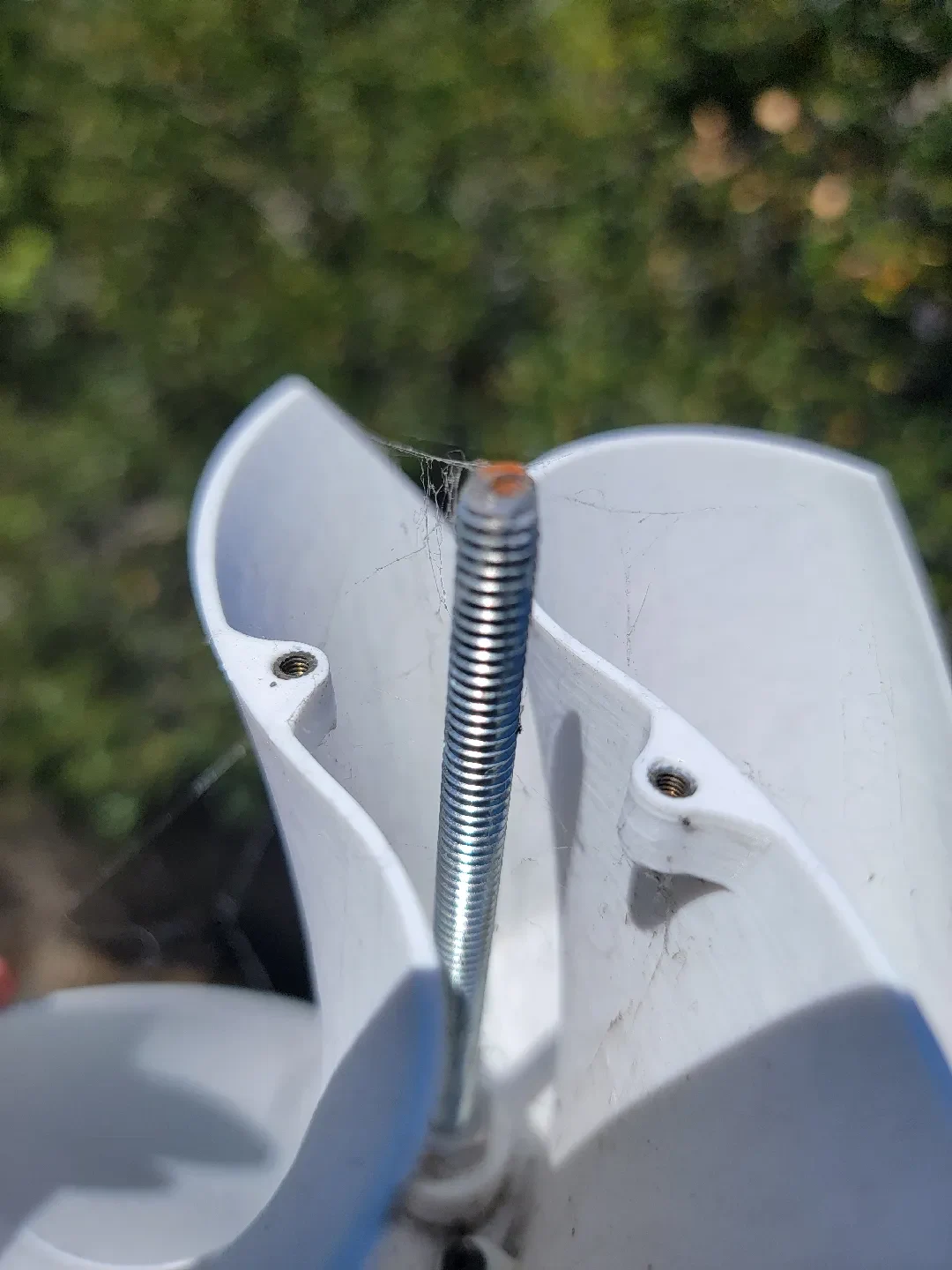

Вал — стержень с резьбой 1/4 дюйма — 20 UNC ИЛИ M6 — в любом хозяйственном магазине, например Home Depot.

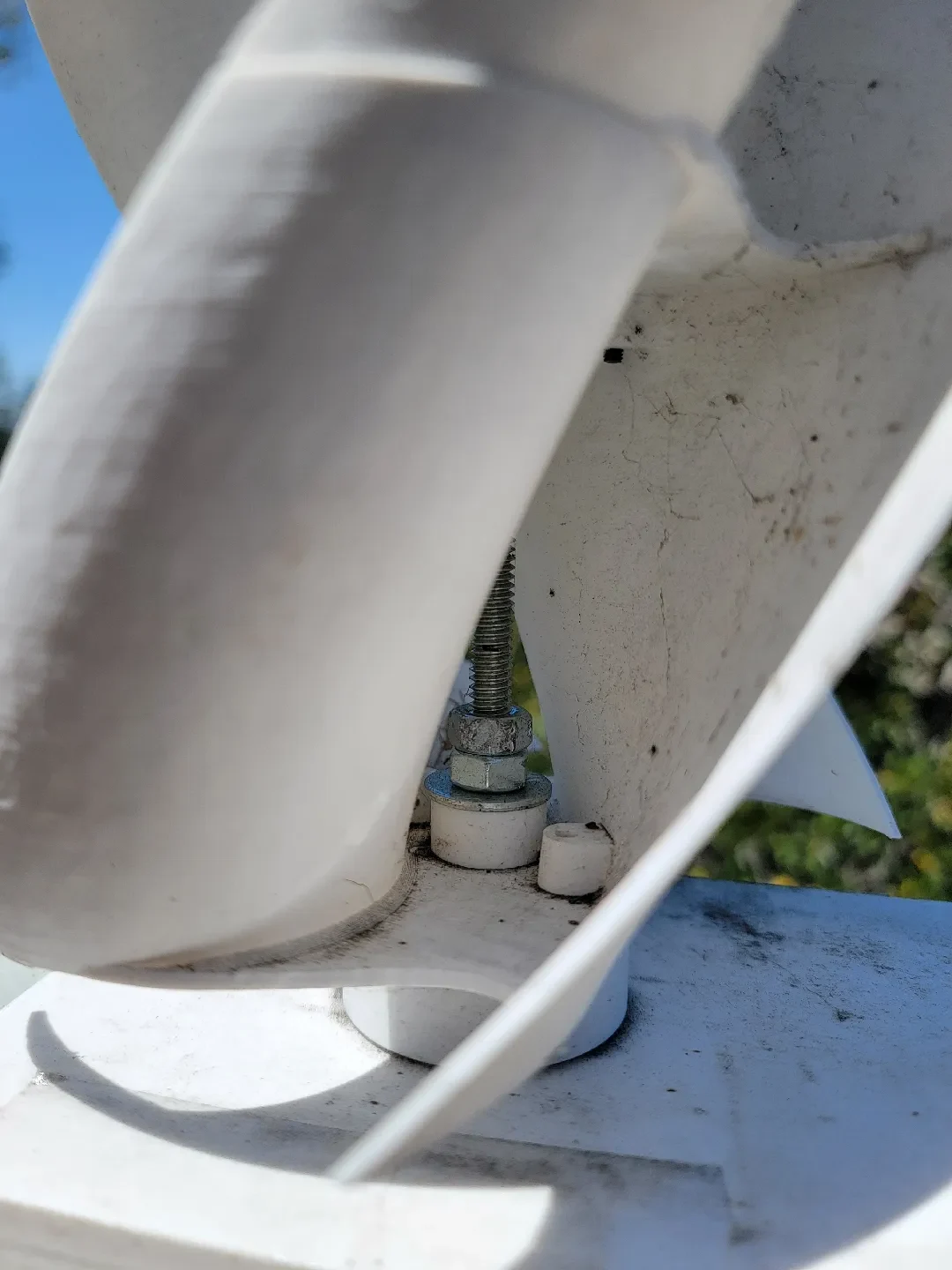

Гайки (вал) — 20 шестигранных гаек 1/4 дюйма или М6, шайбы.
Подшипники — 2 подшипника, внешний диаметр 22 мм, внутренний диаметр 8 мм, высота 7 мм.

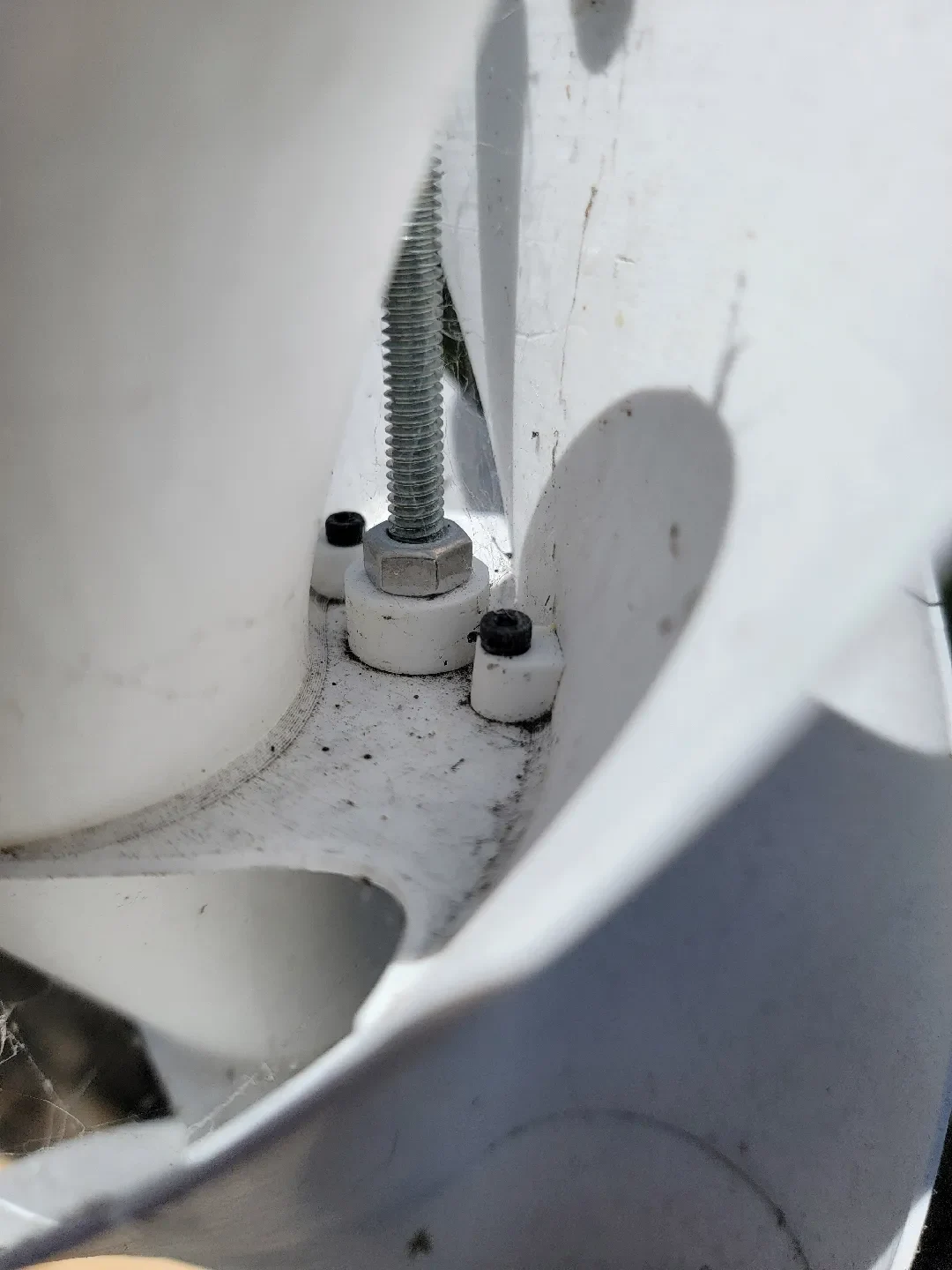

Болты (турбина) — 2 болта M3 для каждой турбины.
Гайки термовставки (турбина) — 2X M3 для каждой турбины
ОБНОВЛЕНИЕ от 14.06.2026:
Добавлен держатель двигателя для двигателя постоянного тока 3 В с низкой частотой вращения.
ВЫСОКИЕ ОБ/МИНЫ НИЗКИЕ ОБ/МИНЫ
