EVENmore - Стильные любители кроватей.........

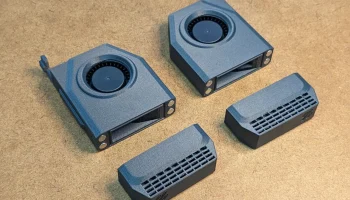

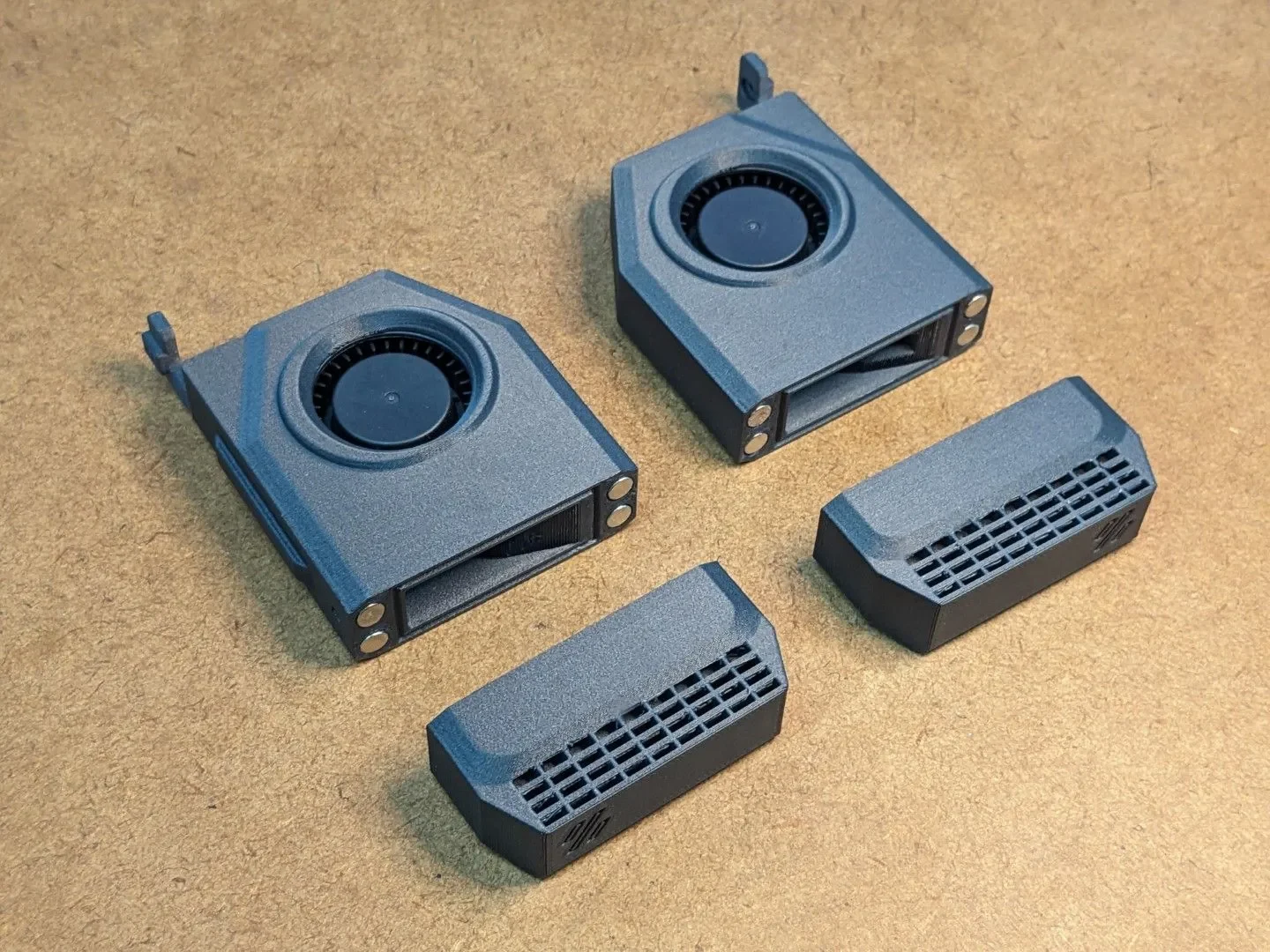

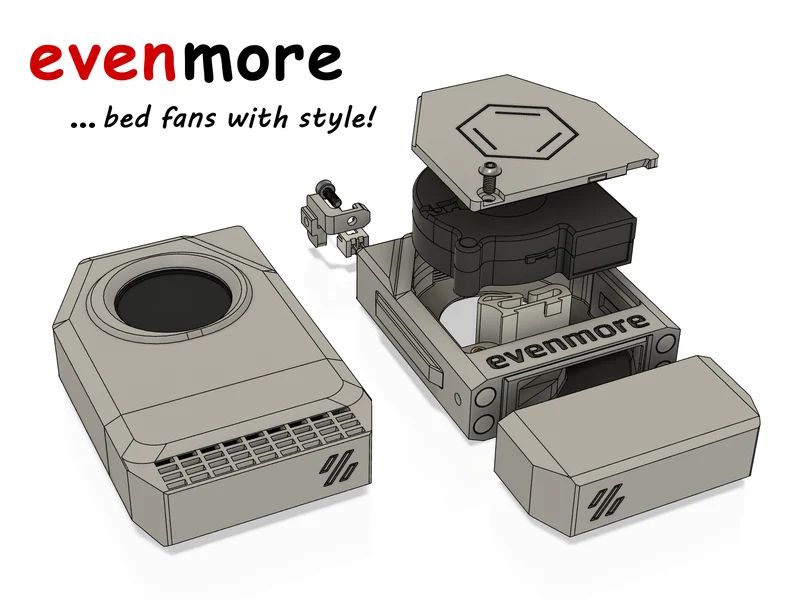

Создавая мой Ворон, я искал хорошее решение для прикроватного вентилятора, которое бы подошло к моему Nevermore и помогло еще больше поднять температуру в камере туда, где она должна быть. Поскольку я не смог найти ничего, что мне действительно понравилось, я решил заняться чертежной доской. И вот они: вентиляторы для кроватей, которые идеально подходят к Nevermore Micro (не только к Micro V6, и, конечно же, они работают и автономно )...
Поддержите меня: пожалуйста, поставьте лайк, если вам действительно нравится эта модель и вы ее используете. Это очень помогает получить немного нити, необходимой для всех тестовых отпечатков при создании моделей, которыми можно поделиться с вами! И посмотрите другие мои модели, если собираете Ворон!
Модульные зажимы для укладки кабелей для профилей 2020 г.
Это полный набор зажимов для прокладки кабелей для экструзионных профилей 2020 года, котор��е используются во многих принтерах Voron и других принтерах.
JST Hub для Extrusions 2020 — подключение вентиляторов, светодиодов и многого другого!
Это JST-Hub с различными вариантами конфигурации для оптимизации управления кабелями вашего принтера.
Предназначен для подключения прикроватных вентиляторов EVENmore!
Улучшенная док-станция и крепление для датчика Klicky Probe на печатной плате
Оптимизированная док-станция для датчиков и адаптер для крепления датчика Klicky на печатной плате.
Стильный чехол BTT Octopus Pro
Корпус для установки на DIN-рейку для вашего BTT Octopus Pro, который позволяет установить два вентилятора… и выглядит просто круто :-)
Крепление Voron для дисплея BTT HDMI 5 (работает с дверью Clicky Clacky Door)
Крепление дисплея Voron для BTT HDMI5, совместимое с Clicky Clacky Door (и стандартными дверями).
Модульные сетчатые вставки для решетки вентилятора Voron
Это набор сетчатых вставок и фиксаторов, которые добавят некоторую защиту и (конечно) привлекательный внешний вид вашему принтеру Voron.
Съемные сетчатые вставки для юбок Voron 2.4 и Trident.
Сетчатые вставки, которые можно прикрепить к стандартным юбкам Voron 2.4 и Trident — теперь в версиях 250, 300 и 350 :-)
Детали модели

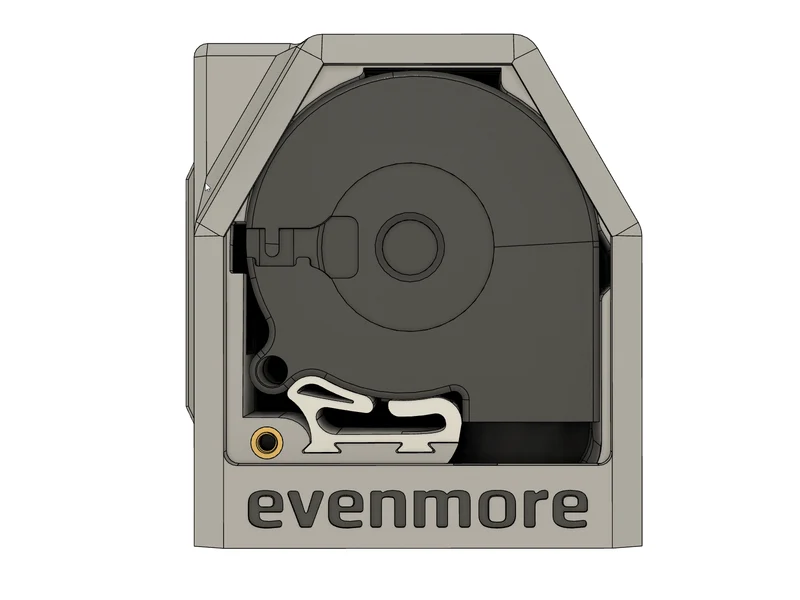

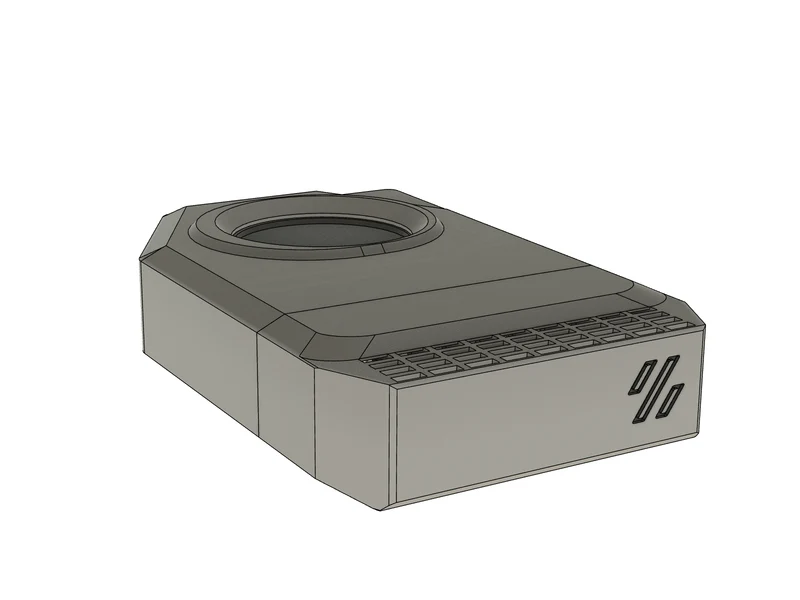

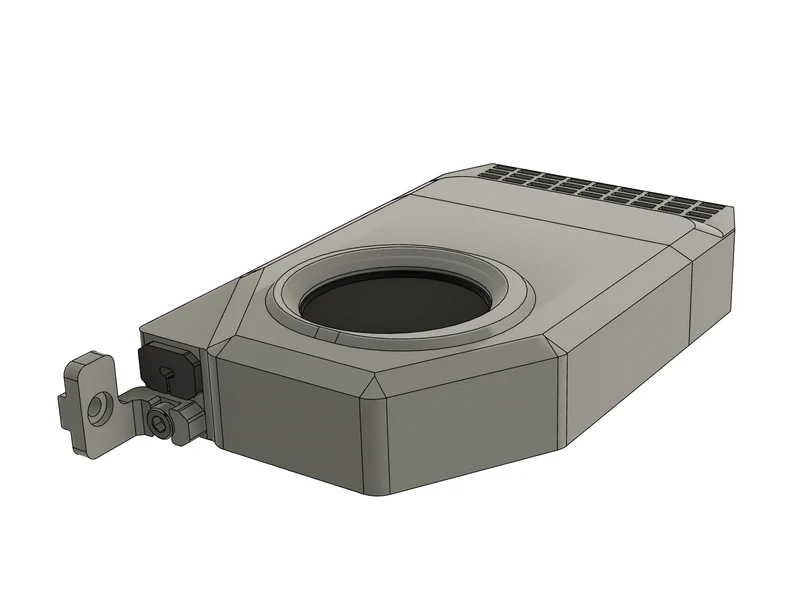

По сути, это одновентиляторная версия Nevermore Micro V6 с модифицированным картриджем, выполняющим лишь функцию воздуховода. Все спроектировано так, чтобы ширина корпуса была как можно меньшей. Он идеально подходит для версии на 300 кроватей (см. изображения ниже), но также подходит для кроватей на 250/350.

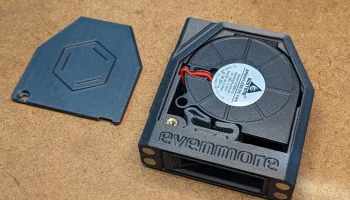

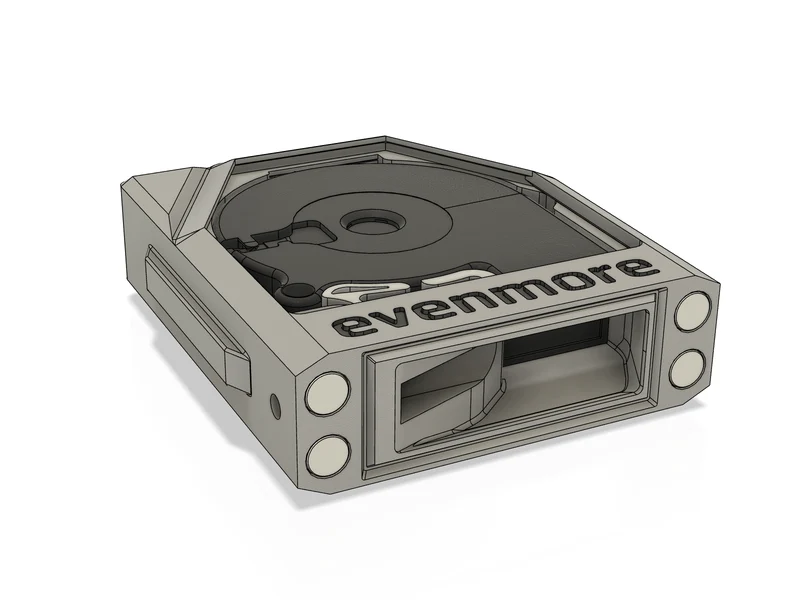

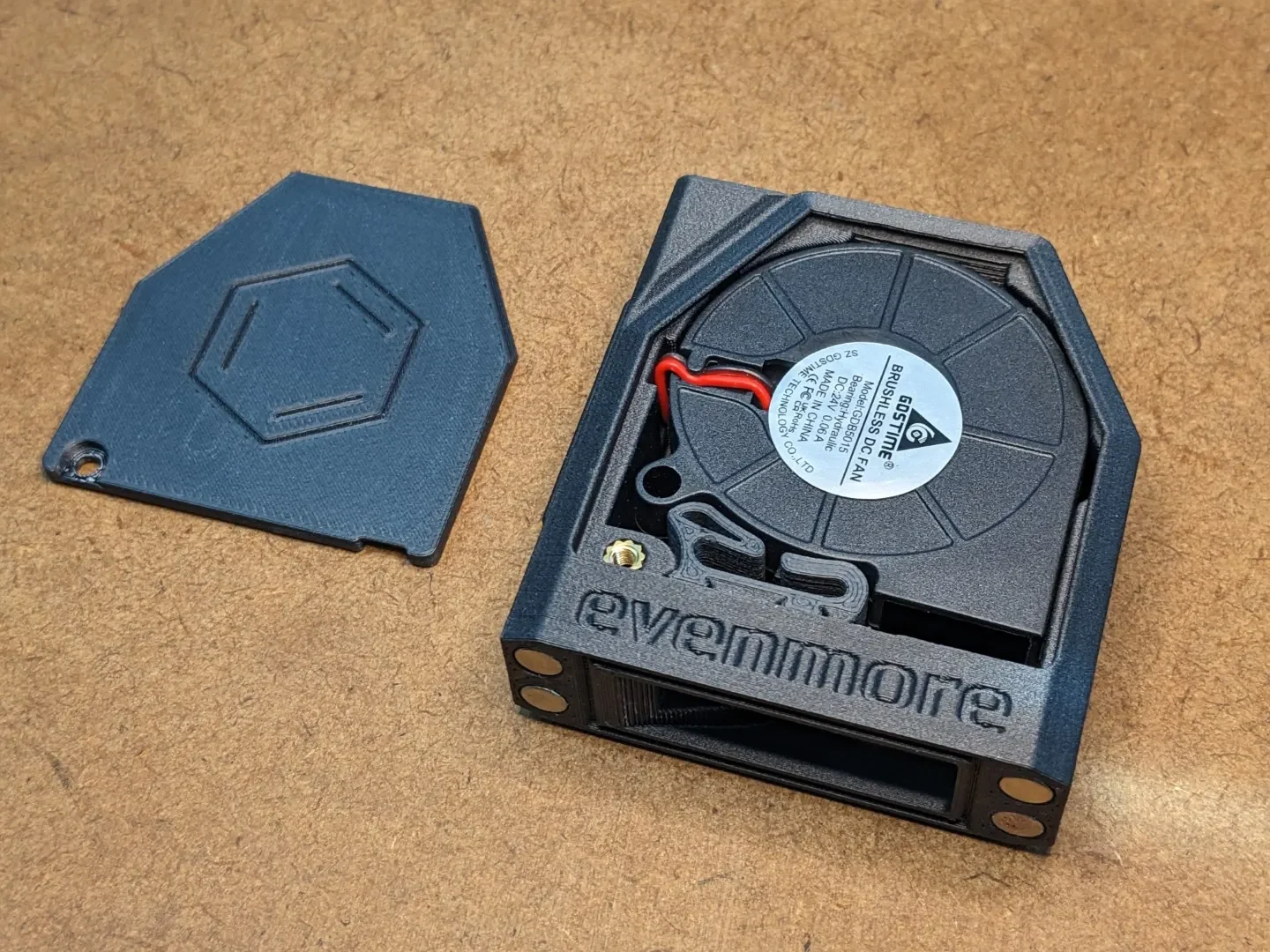

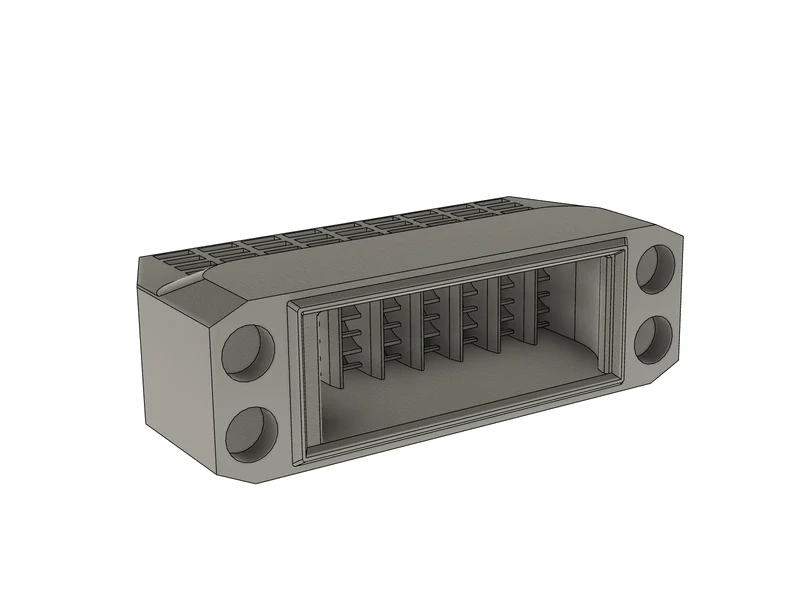

Я решил оставить магни��ный картридж спереди (хотя это требует инвестиций в некоторые магниты ): он не только обеспечивает легкий доступ к винтам M3 для крепления корпуса к раме, но и конструкция, состоящая из двух частей, также позволяет прикреплять нестандартные конструкции, специально адаптированные к вашим потребностям, например воздуховыпускные отверстия спереди или сбоку.
… и некоторые мелкие детали

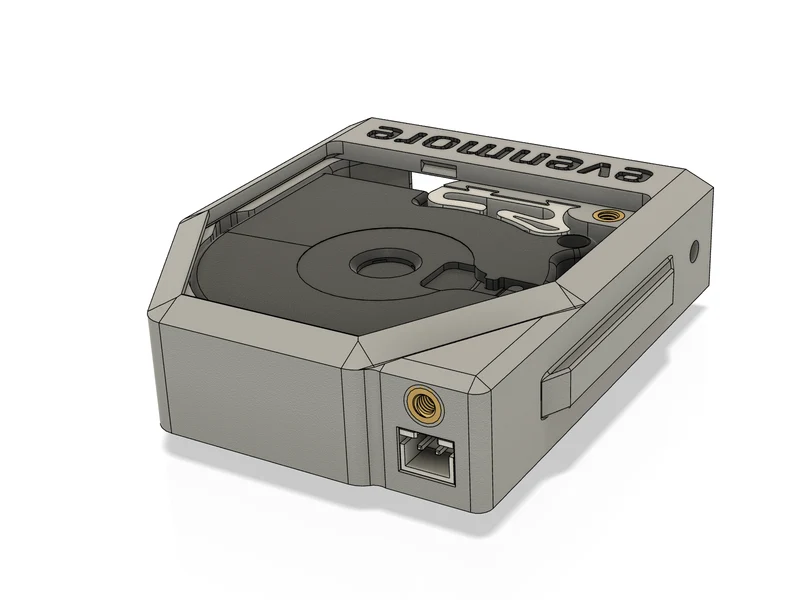

Он имеет вторую точку крепления сзади (термофиксационная вста��ка M3), а также небольшой монтажный кронштейн для профилей 2020 года, который крепится прямо там, чтобы малыши не шевелились под кроватью. И если хотите, вы можете легко спроектировать и прикрепить любой другой кронштейн или деталь, необходимую для вашей конкретной установки.

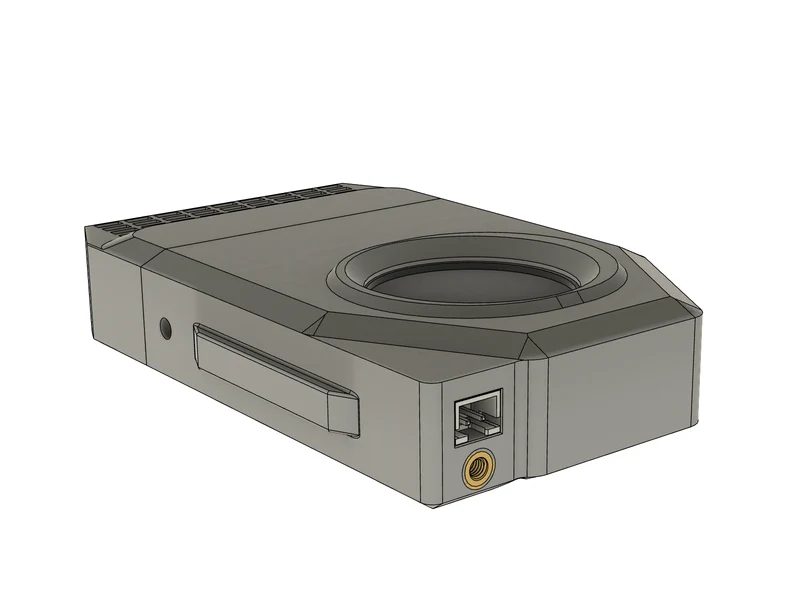

Если вам не нужна вилка JST, есть также небольшая стандартная вилка для кабеля: проведите кабель через розетку, и вилка удержит его на месте — без пайки!
В оригинальном дизайне Nevemore на крышке была небольшая выемка, которая защелкивалась в корпусе. Однако на моих тестовых отпечатках этот механизм оказался слишком тесным в этом меньшем корпусе, особенно при печати в PCCF. Поэтому крышка имеет лишь минимальную выемку. Если по какой-то причине вам нужна эта полная отметка, она также находится в разделе файлов.
Руководство по сборке
Найдите время⏱ выпейте и постройте его с любовью. Есть некоторые шаги, которые требуют некоторого терпения, он не предназначен для массового производства. Не волнуйтесь, вы справитесь!
спецификация
Вентилятор
2 шт. 5015 Вентилятор 24 В
Вставки для термофиксации
4 шт М3х5х6мм («стандартный» Ворон)
БХК
2 шт. M3 (минимальная длина 4 мм, максимальная длина 10 мм)
СХК
4 шт М3х8мм
1 шт. M3x 10 мм
1 шт. M3x 20 мм
Магниты
16 шт 6x3мм (высокотемпературные, например NdSH-Ni))
Т-образная гайка
4 шт. М3
Печать
Тип нити: Эти малышки прячутся под вашу кровать, где тепло и уютно. Поэтому используйте термостойкую нить. Абсолютный нижний конец линии
