Испытание на свес

Новая, обновленная версия тестовой модели доступна здесь:

Для детальной печати:
https://www.printables.com/model/342302-overhang-test-for-detailed-prints

Регулярный тест:
https://www.printables.com/model/342481-overhang-test-regular

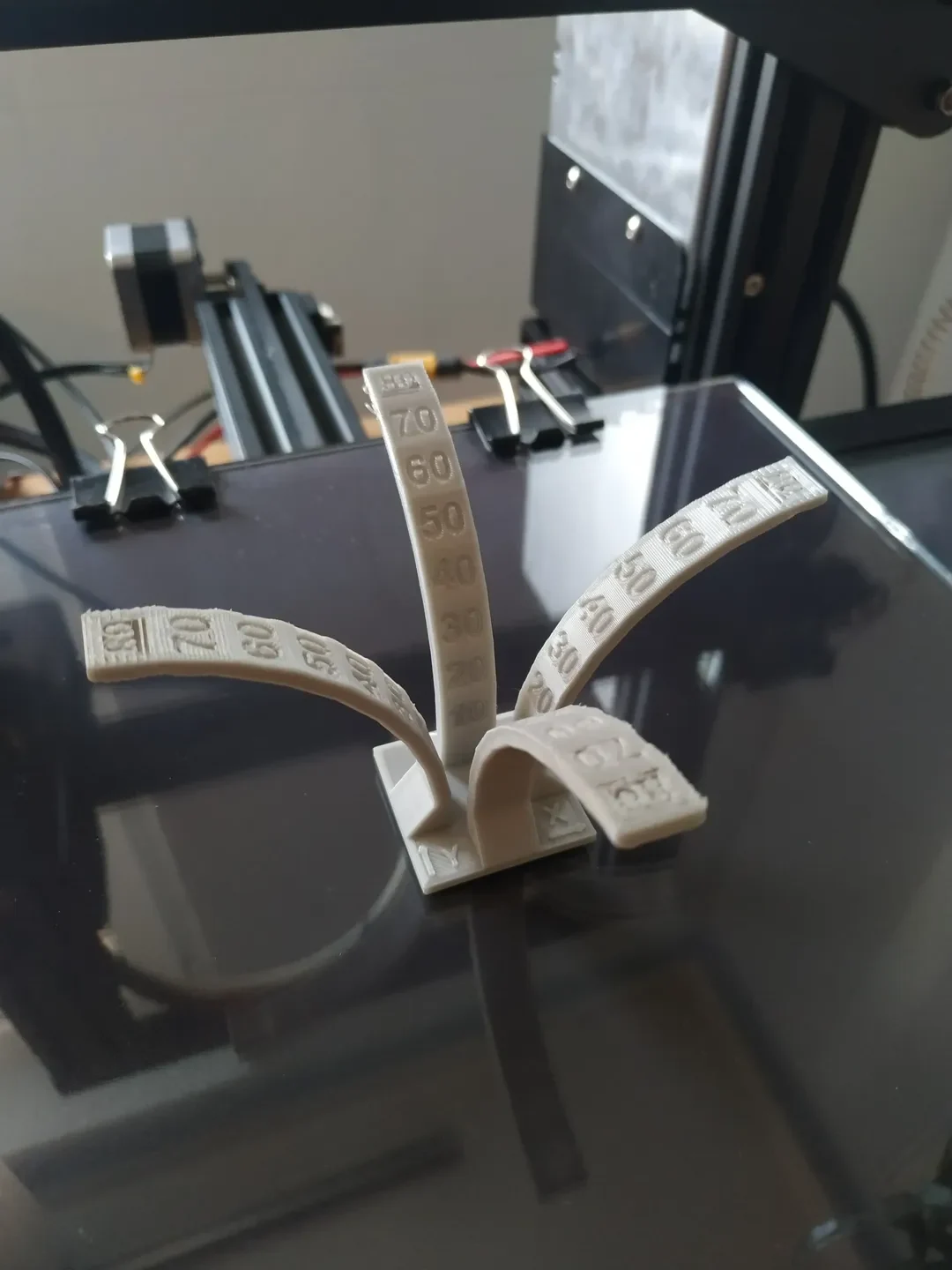

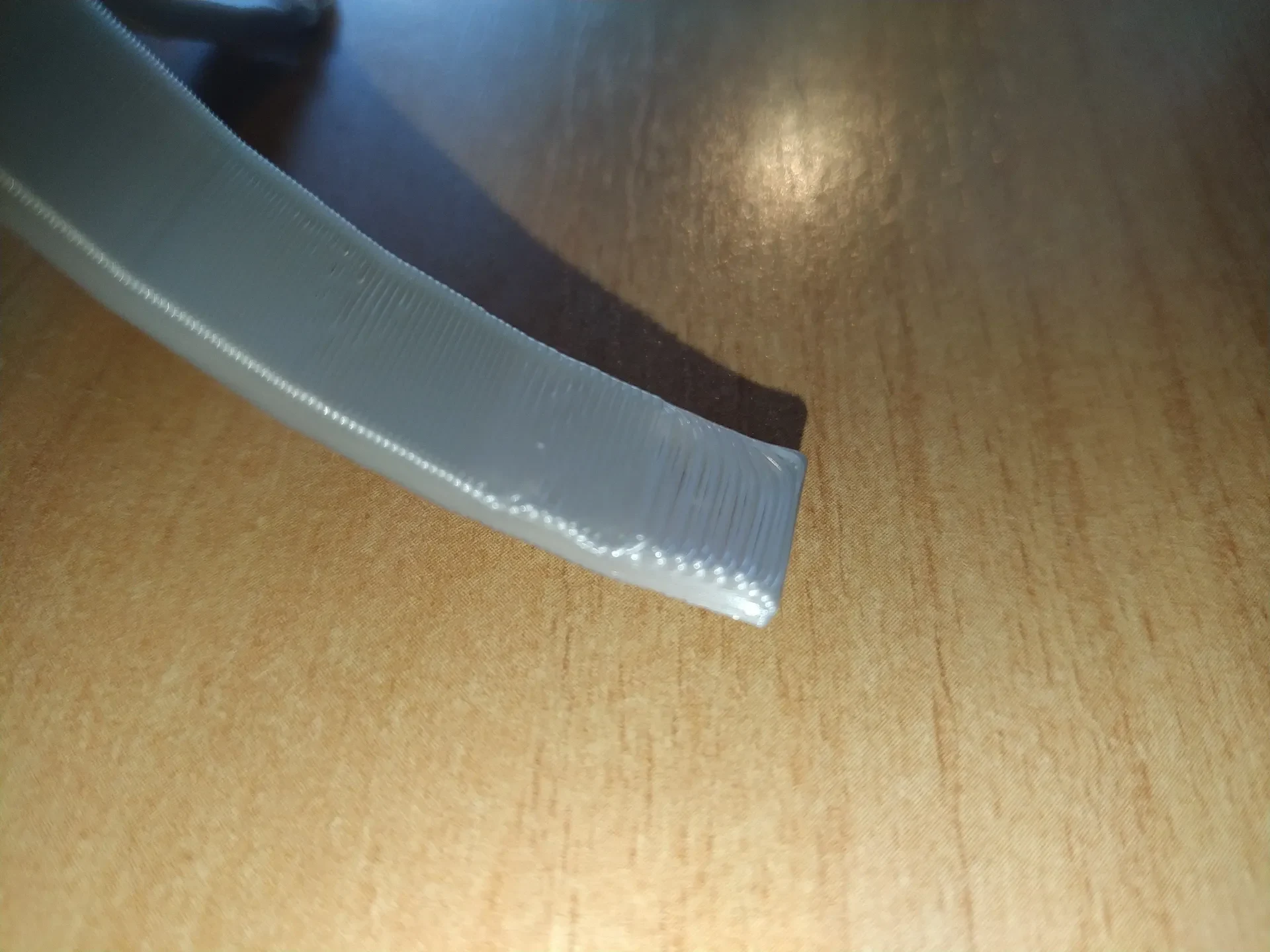

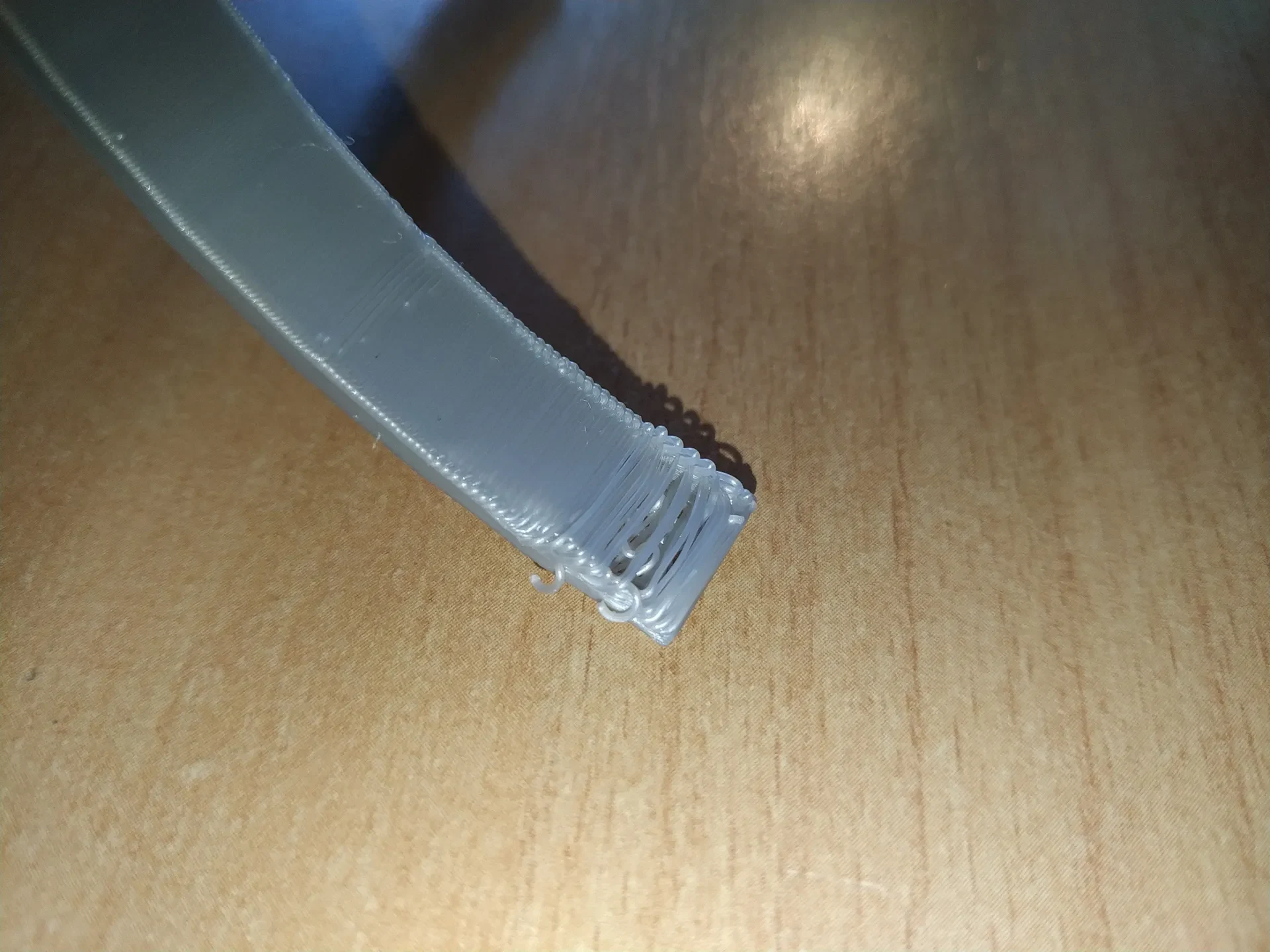

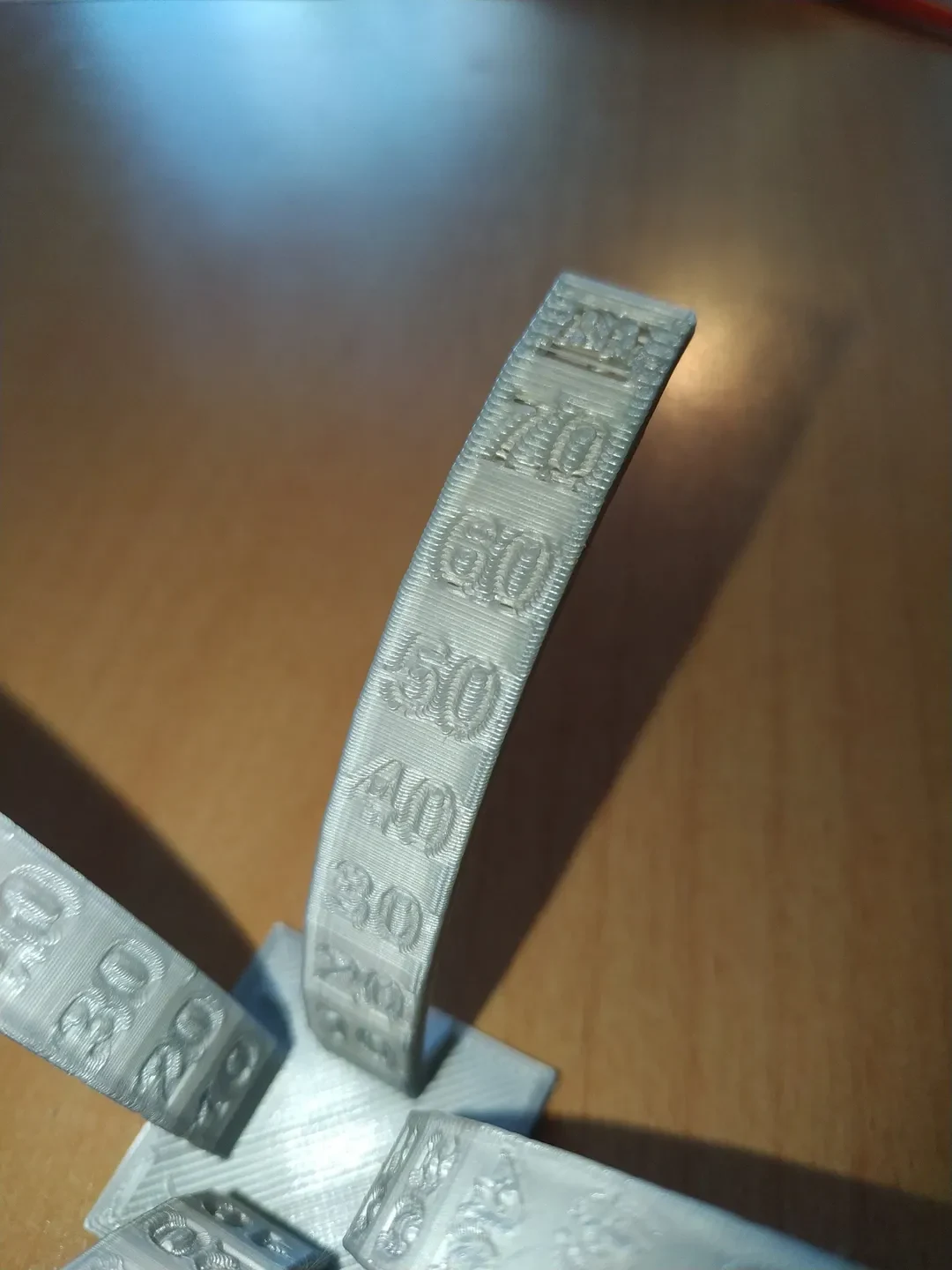

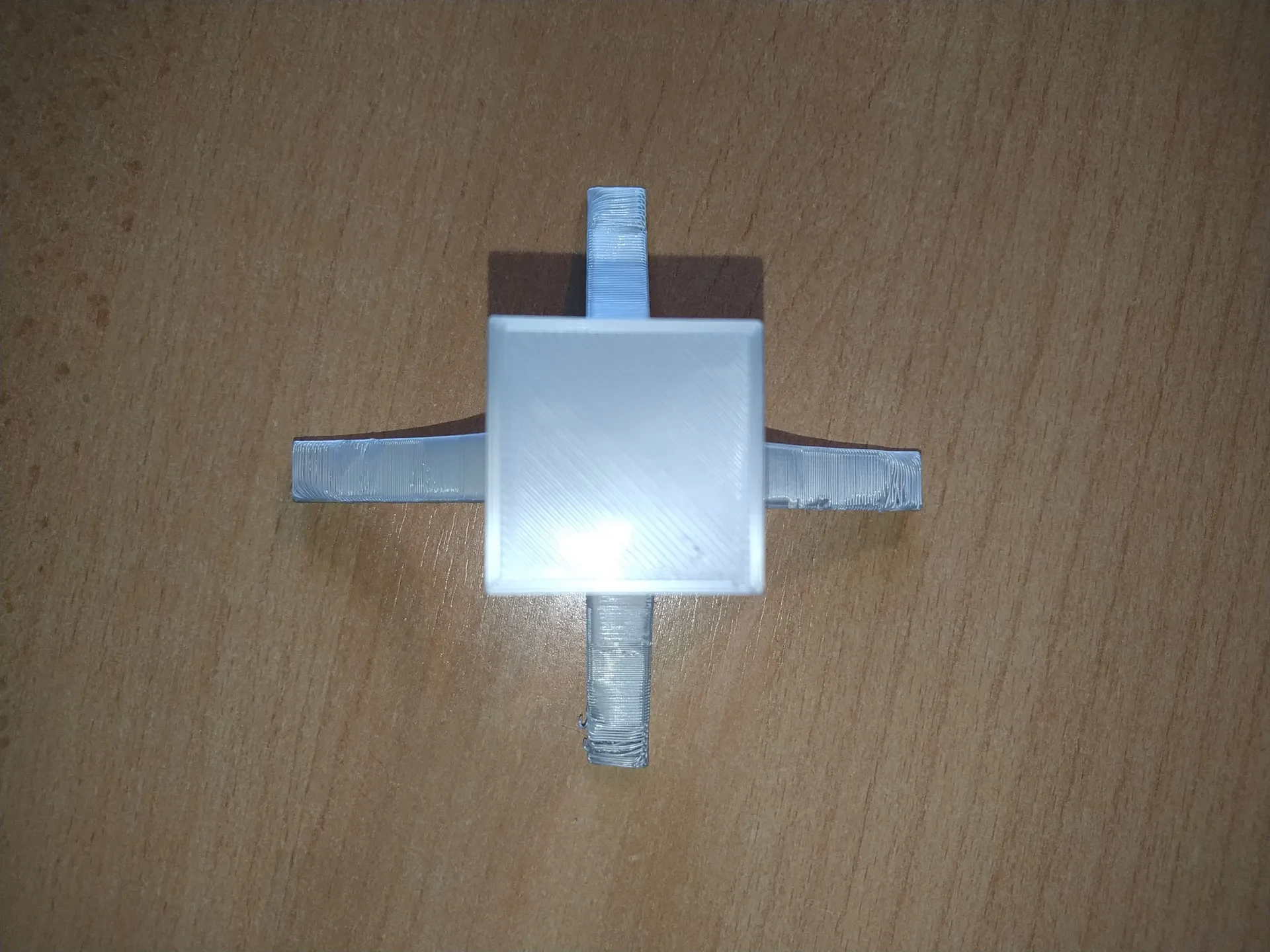

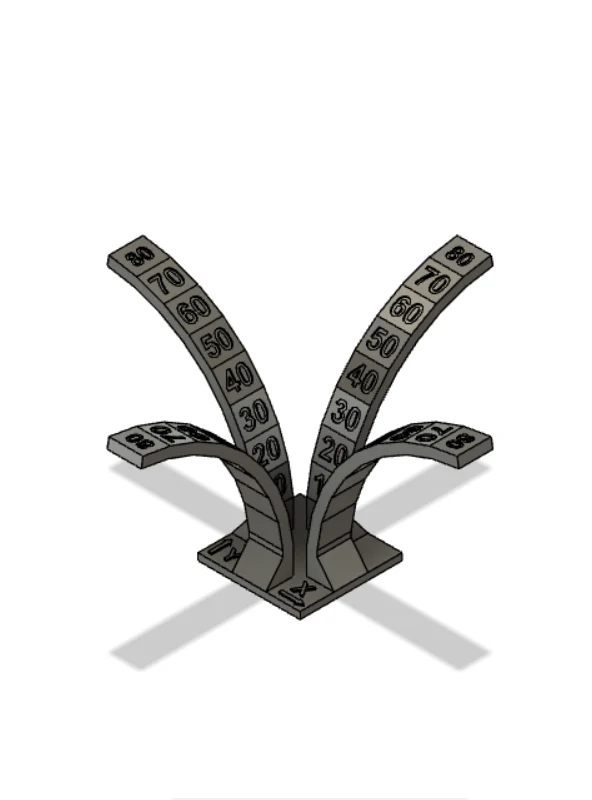

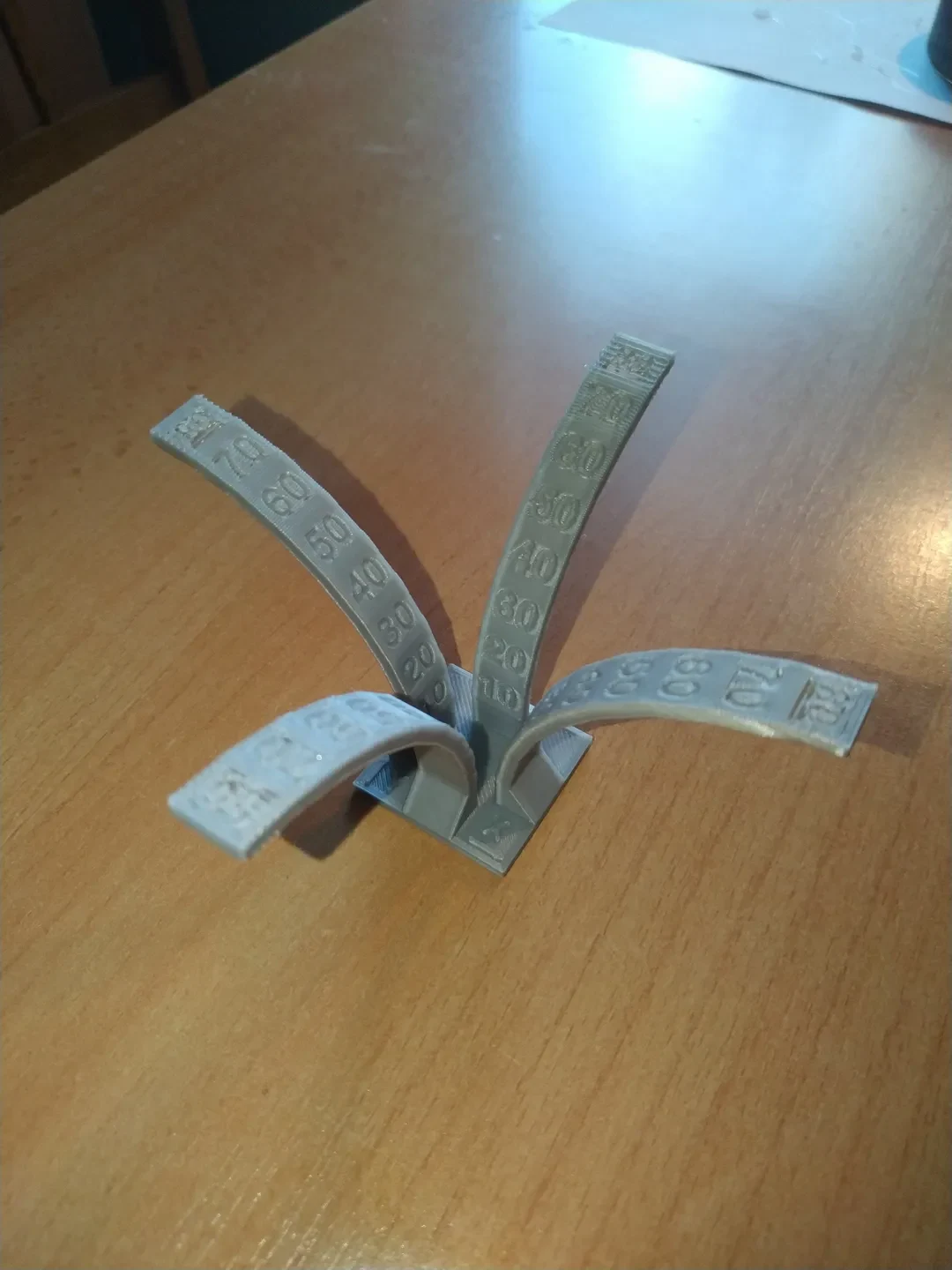

С помощью этой модели вы сможете проверить качество свесов. Четыре сегмента предназначены для отображения любой разницы в направлении уклона, чтобы показать неравномерность охлаждения детали только с одного направления. Цифры обозначают угол между отрезком и вертикальной линией.

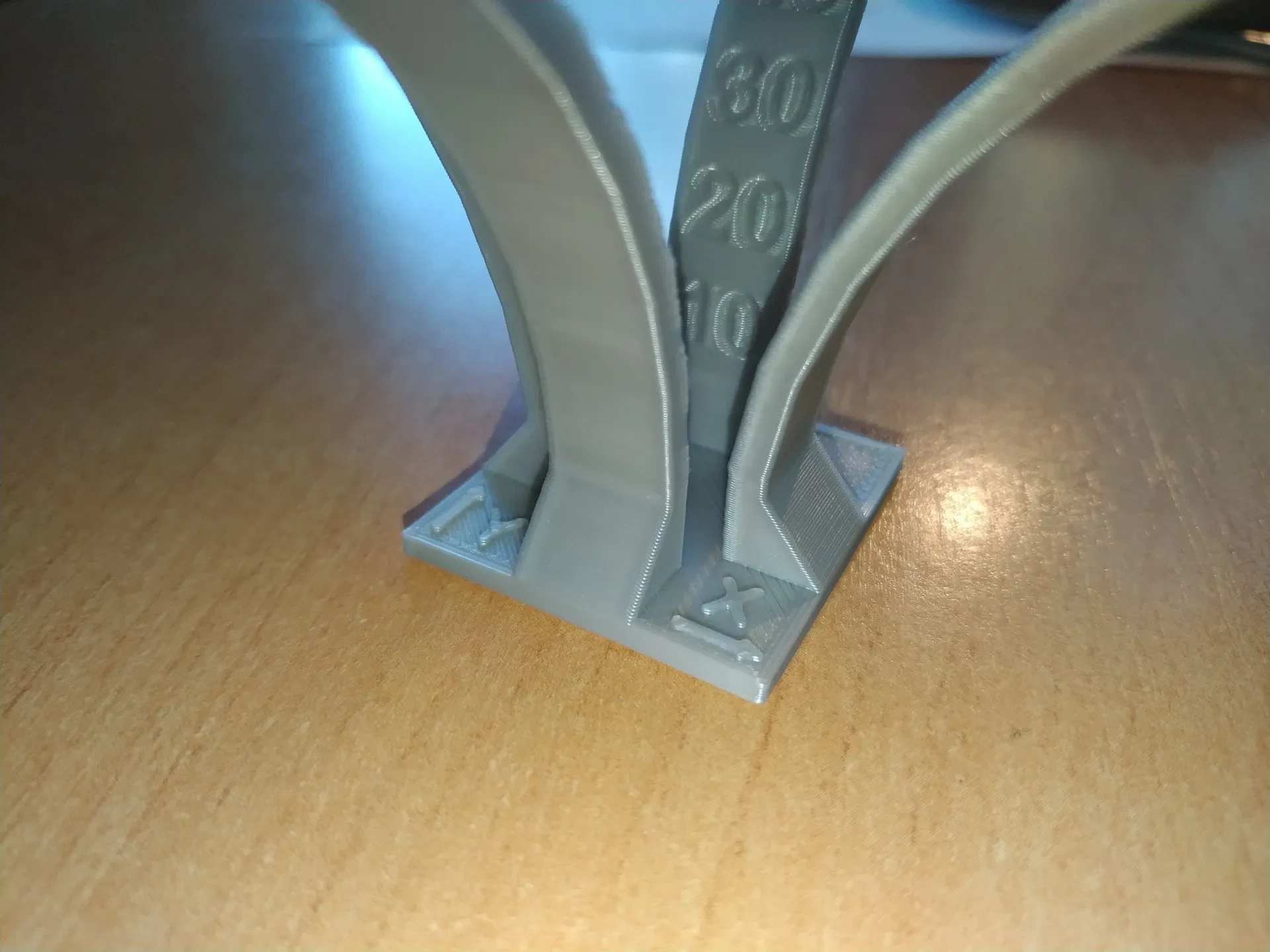

На опорной пластине имеются обозначения направлений X и Y, поэтому позже вы сможете сравнить их с отпечатками (например, после модернизации воздуховода вентилятора).

Совет по печати: приложите шов к внутренней части (стороне с цифрами) арок. В prusaslicer используйте «покрасочный шов», в cura установите шов относительно модели на (0,0).

Если эта модель оказалась для вас полезной, поставьте ей лайк! :)
