Скиммер для бассейна (intex/bestway)

Вышла новая версия https://www.printables.com/model/1349649-floating-pool-skimmer.

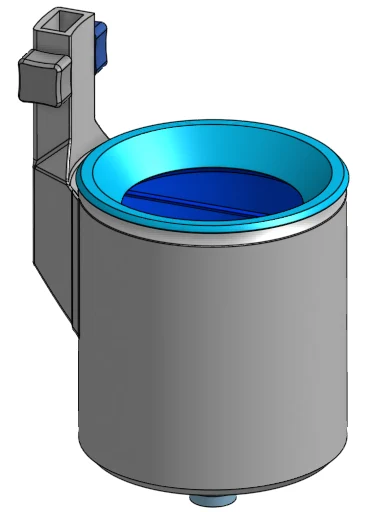

Скиммер для фильтрации в бассейне для сбора мусора с поверхности.

Модель оптимизирована для печати с соплом 0,6 мм. Для других размеров настройки могут отличаться — руководствуйтесь здравым смыслом, чтобы изменить мои предложения. Скиммер подходит к оригинальному держателю скиммера Intex, или вы можете использовать мой держатель.

Как печатать (как я уже заметил — для сопла 0,6мм!)

Обновление: вместо рекомендованного PLA используйте PETG или ASA, чтобы не плавиться под прямыми солнечными лучами.

тело.stl:

НОАК
слой 0,3 мм
2 периметра
Заполнение 25% (заполнений много не будет / модель практически состоит из периметров)
без поддержек и полей

body_clamp.stl:

НОАК
Слой 0,25 мм (для лучшей детализации терады)
3 периметра
25% заполнение

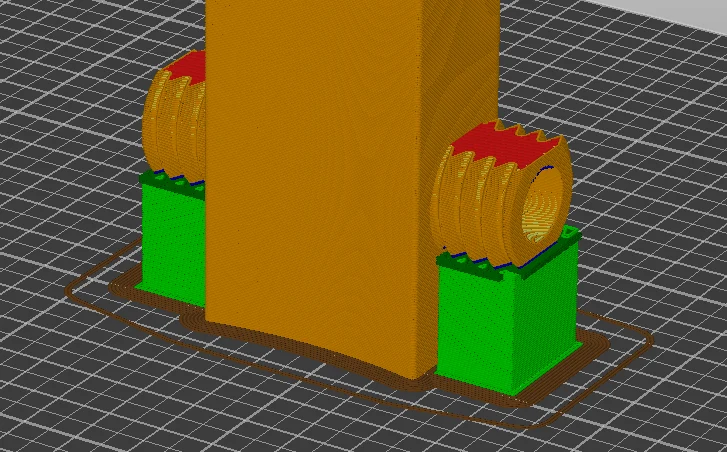

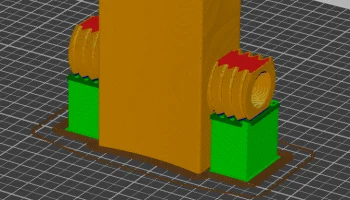

подставки только под шурупы (обрез сделан специально для лучшей печати), добавьте поля

nut_2x.stl:

Распечатать 2 шт.
НОАК
Слой 0,25 мм (для лучшей детализации резьбы)
3 периметра
25% заполнение
без поддержек и полей

цилиндрический_буй.stl:

НОАК
слой 0,3 мм
2 периметра
25% заполнение
без поддержек, добавьте поля
проверьте слайсер, есть ли еще полость на толстой стороне модели. Эта часть должна плавать в воде (не тонуть). Это важная особенность!

розетка_32(38)мм.стл:

Есть две версии — проверьте свой шланг :-D
НОАК
слой 0,3 мм
2периметра
25% заполнение
без поддержек, без полей

Просеянное ведро

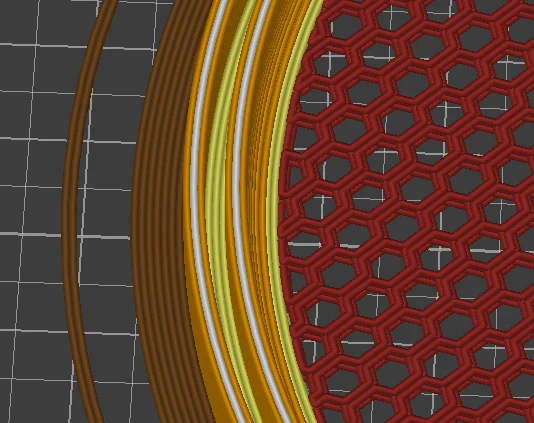

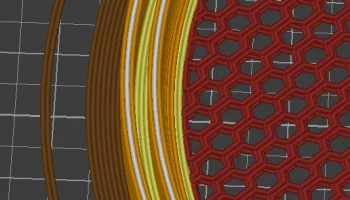

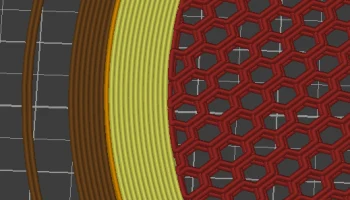

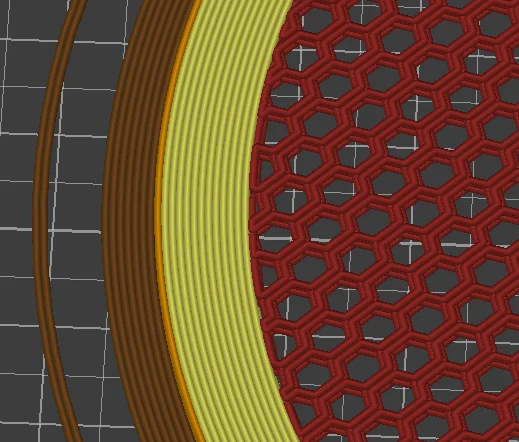

Состоят из трех частей — нижней, трех стенок и верхнего бортика. Распечатайте его на более тяжелом материале. Эту часть лучше тонуть в воде. Я распечатал его с помощью ASA. Функция «Сито» или просеивания была взята из модели путем изменения настроек слайсера, чтобы обнажить заполнение. В основном 0 верхних и нижних слоев и достаточный процент заполнения. Наилучшие результаты достигаются при использовании сотового наполнителя, поскольку он хорошо соединен и не ломается при изгибе до окончательной формы ковша. После нескольких испытаний (опять же для сопла диаметром 0,6 мм) лучше всего показал себя сотовый наполнитель из 35 %.

ведро_дно.stl:

АСА
слой 0,3 мм
12периметров (немного большее число) — вам нужно достаточно периметров, чтобы поддерживать «ободок» стен:
35% сотовый наполнитель
0 верхних и нижних слоев
без поддержек, поля опционально

ведро_plate_3x.stl:

Распечатать 3 шт.
АСА
слой 0,3 мм
6-8 периметров
35% сотовый наполнитель
0 верхних и нижних слоев
без поддержек, поля опционально

ведро_top_rim.stl:

АСА
слой 0,3 мм
2 периметра
25% заполнение
Классические верхние/нижние слои — там «сетка/сито» нам не нужна.
без поддержек, поля опционально

Сборка ковша:

Склейте 3 пластины по длинной стороне. Я использовал суспензию ASA (ацетон с кусочками отходов ASA).

Подождите достаточно долго, чтобы избежать разделения частей на следующем этапе.

Согните длинную сетчатую стенку из трех частей, придав ей форму цилиндра, и попытайтесь вставить ее в нижнюю пластину или в канавку верхнего обода. Отрегулируйте соответствующим образом с помощью напильника/наждачной бумаги/точного ножа. Когда вы добьетесь хорошего прилегания, согните его до цилиндрической формы и склейте две последние стороны вместе.

Снова подождите некоторое время и дайте жиже застыть. Если все прошло хорошо, теперь можно легко склеить нижний и верхний край и сформировать окончательное ведро сита.

Работа выполнена!

Заключительные шаги:

Прикрепите соответствующую розетку к нижней части основного корпуса (есть байонетное крепление, поверните по часовой стрелке, чтобы закрепить розетку).

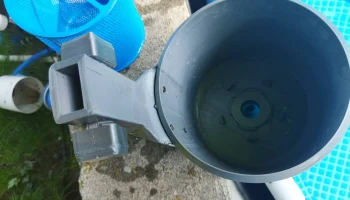

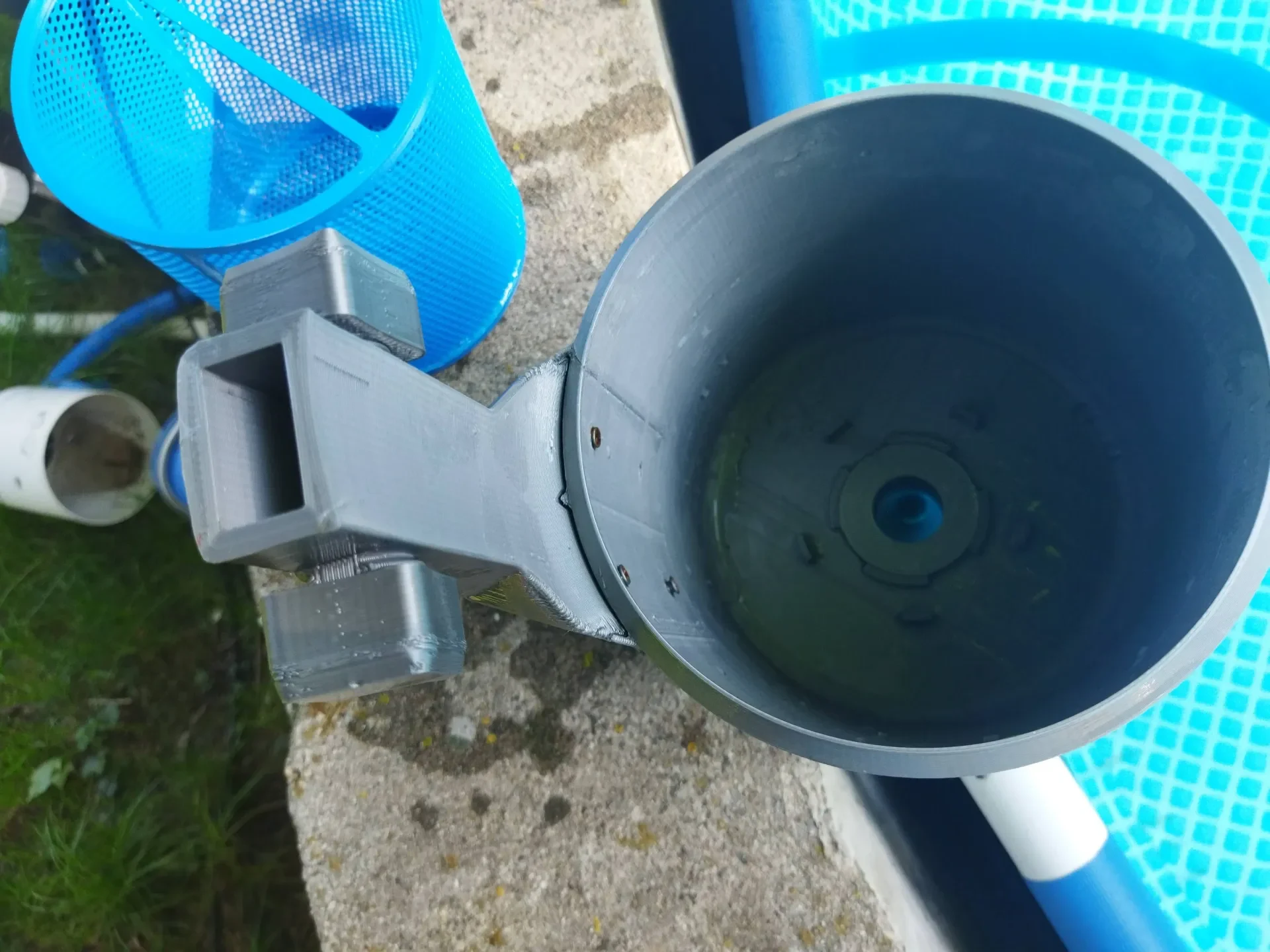

Прикрепите/сдвиньте зажим к корпусу — используйте винты с плоской головкой или склейте две детали вместе. Отверстие для вала имеет тот же размер, что и оригинальный зажим/держатель скиммера Intex. Или вы можете распечатать мой держатель скиммера (отдельная модель/страница)

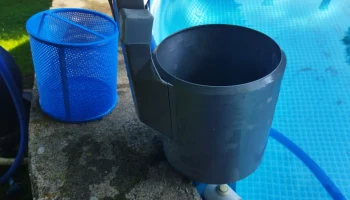

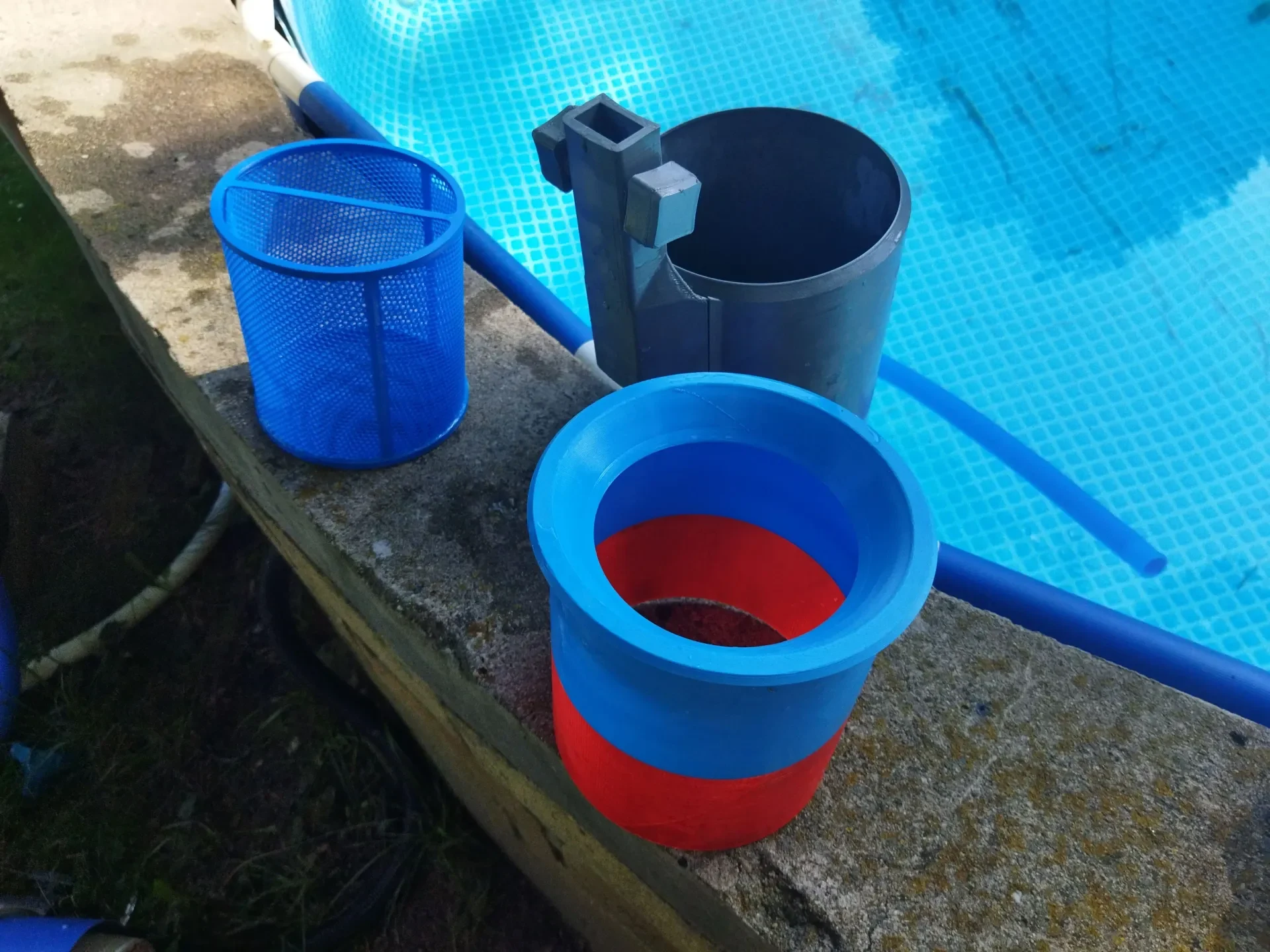

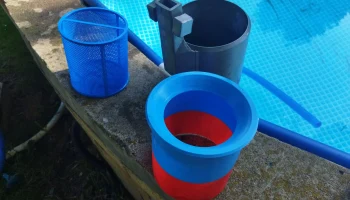

Вставьте просеянное ведро в основной корпус.
Рукавный цилиндр буя между корпусом и ковшом.

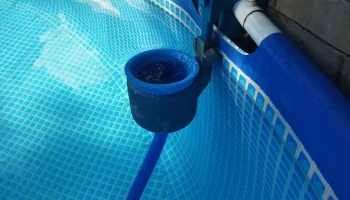

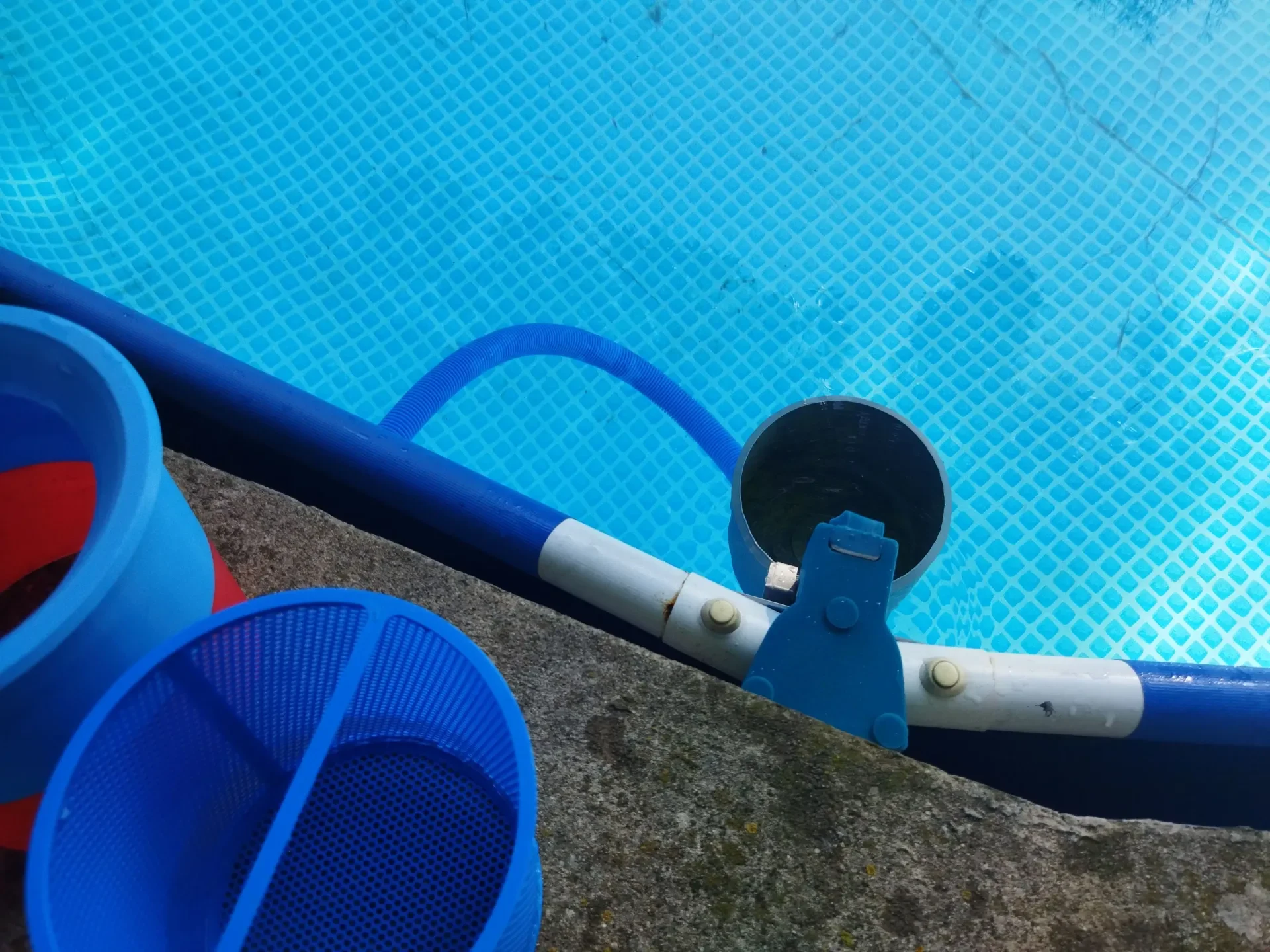

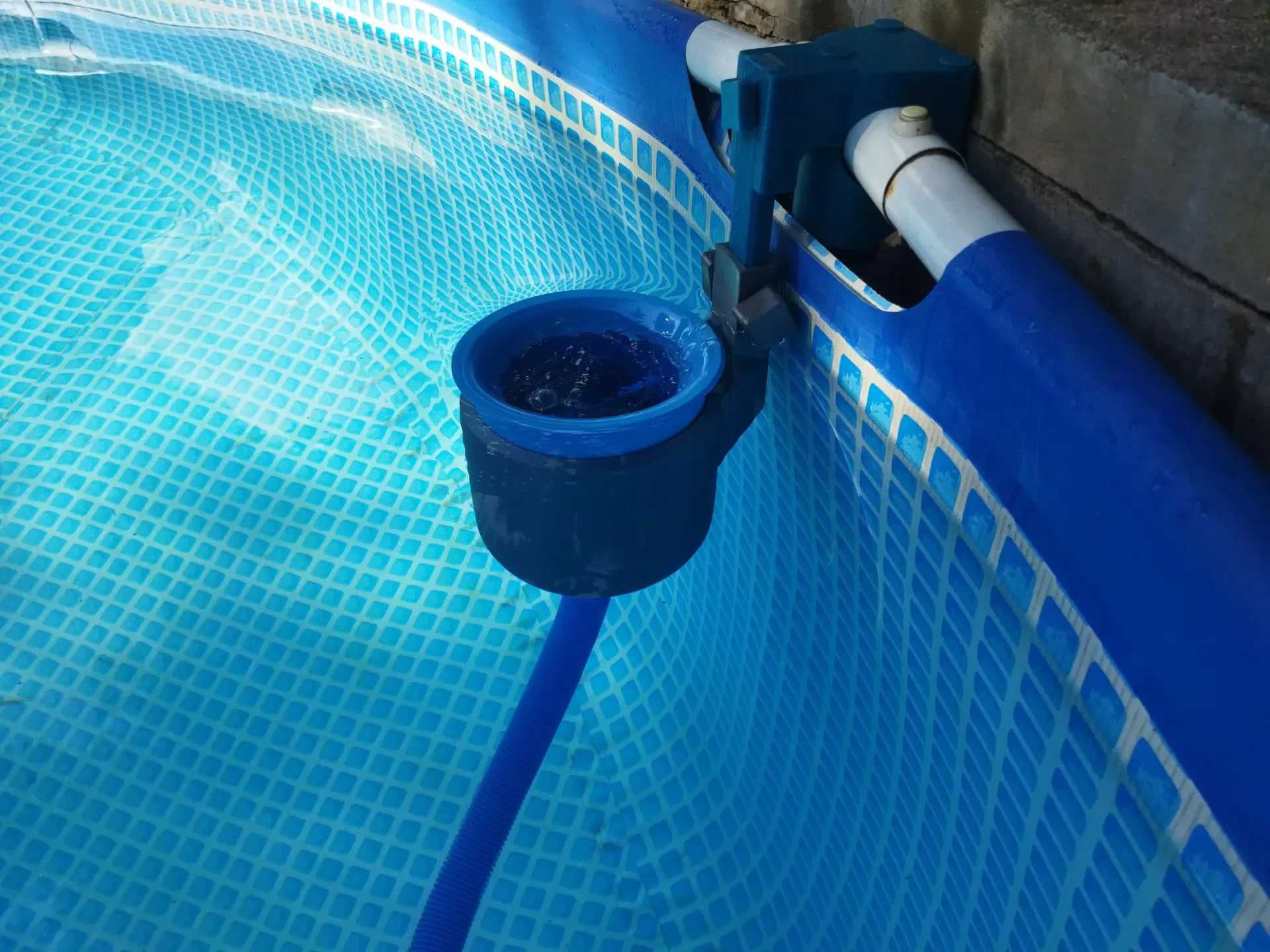

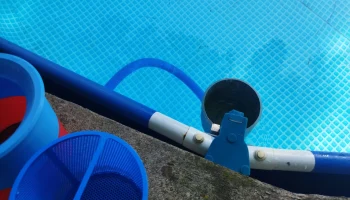

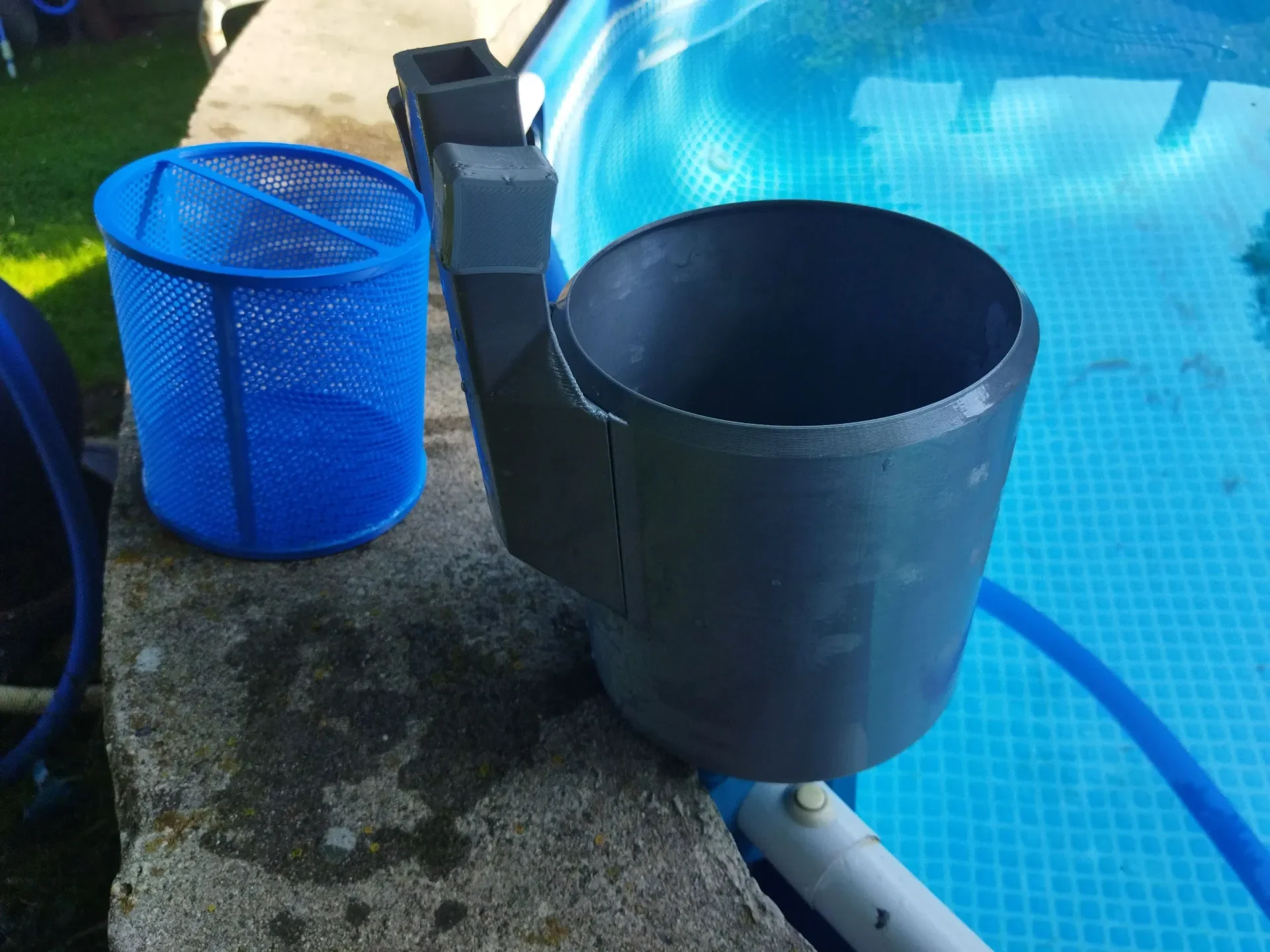

Прикрепите его к бассейну, немного погрузите основной корпус — между поверхностью воды и верхним краем корпуса должен оставаться зазор примерно 5-10 см, чтобы буй мог плавать/перемещаться вместе с уровнем воды (см. видео).

Видео:

Сборка:

Скиммер в действии:
