Для использования со старыми окнами Velux с вентиляционной прорезью вверху без саморегулирования воздушного потока. Таким образом, вы можете закрыть главное окно и выпустить воздух через вентиляционную щель. Я подключил к этому выхлопу свою покрасочную камеру и принтер!

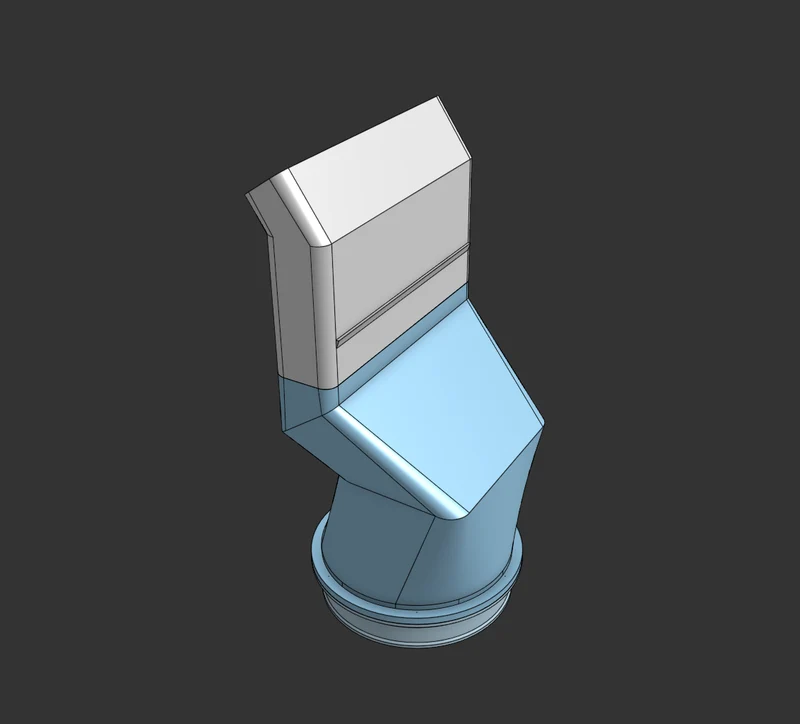

Вентиляционное отверстие состоит из частей, которые вставляются друг в друга. Где вытяжка установлена «снаружи» окна, а основание может быть вставлено в него изнутри. Здесь вы можете прикрепить основание к вытяжному каналу диаметром 100 мм/4 дюйма. Или выберите магнитную муфту.
РЕДАКТИРОВАНИЕ
Как заметил @lochej_2068433. Конструкция сужается к меньшему выходу, что приводит к ограничению воздушного потока. Поэтому рекомендуется достаточное статическое давление вентилятора. Такие устройства, как 3D-принтеры, не предназначены для вытяжки воздуха через воздуховоды, поэтому в некоторых случаях рекомендуется использовать встроенный вентилятор.
Настройки печати
Я рекомендую распечатать это твердое тело, поэтому поднимите стены.
Также из-за соединения деталей Выхлоп необходимо печатать с подставками.
Выхлоп используется для обеих версий. Выберите, хотите ли вы использовать магниты и получать файлы из соответствующей папки.
На данный момент я использовал PLA, но считаю, что PETG — лучший выбор.
Установка

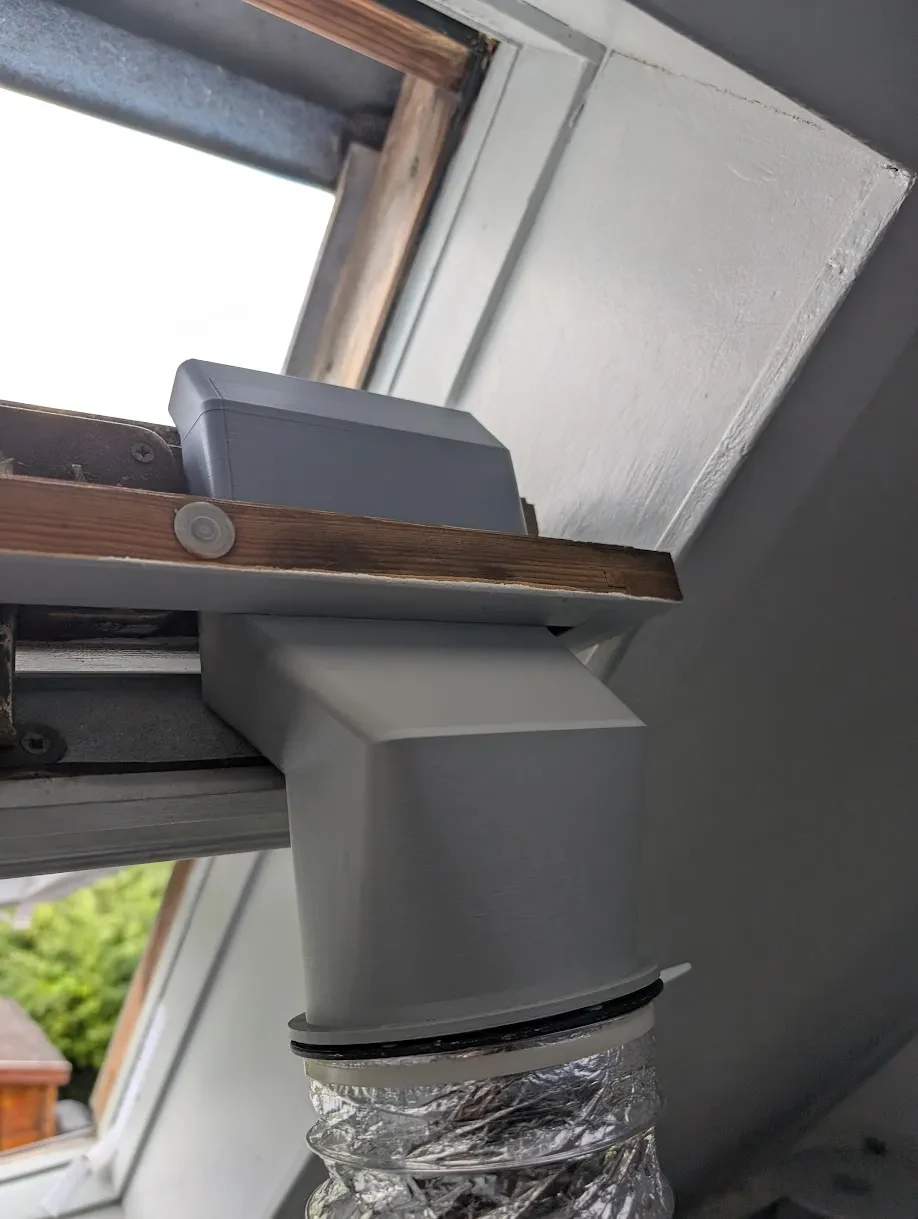

Выхлопную часть необходимо устанавливать снаружи. Есть выступ, который должен помочь втиснуть его в паз.
Затем базовая часть добавляется изнутри. Соедините его с выхлопной системой, это поможет протянуть руку и сложить их вместе. Готово, если вы решили прикрепить воздуховод к основанию.
Соединитель воздуховода должен быть оснащен магнитами и использоваться с магнитным основанием. Использовал магниты 6x2 мм, отверстия сделал немного больше по размеру, поэтому рекомендуется использовать суперклей.
Прикрепите муфту воздуховода к воздуховоду с помощью стяжки или необычного зажима.
Использование

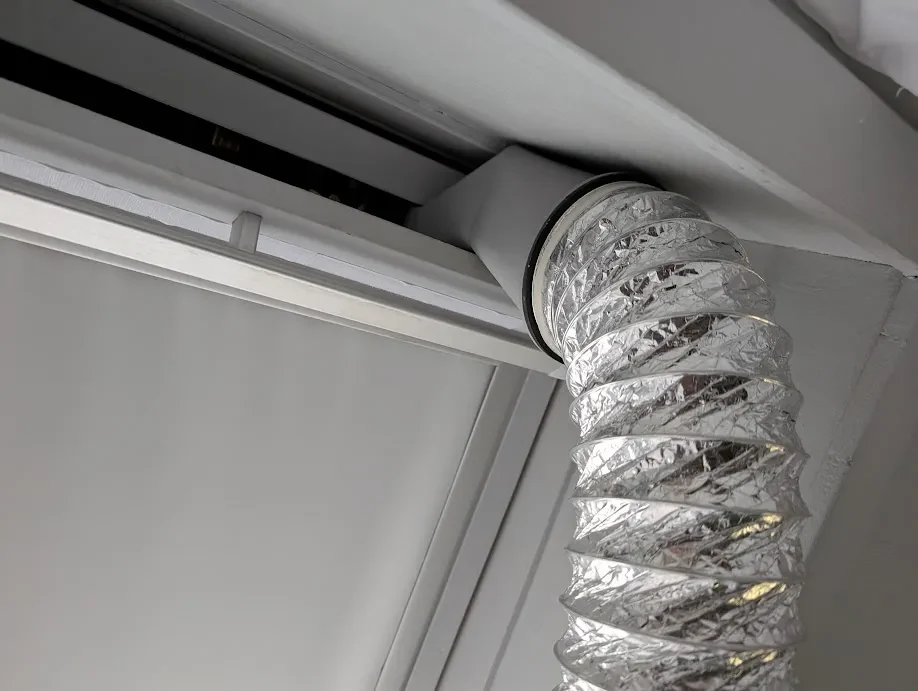

Мне нравится оставлять вытяжку и основание в окне и прикреплять вытяжной канал к магнитной муфте. У меня есть обе версии. Магниты, чувак, как они работают?!
Вы можете снять основание и полностью закрыть окно, оставив вытяжку внутри. В моем случае это не мешает закрыть окно.
