Сливное ведро фильтра насоса стиральной машины LG.........

Это ведро предназначено для сбора грязной воды при чистке фильтра помпы стиральных машин LG. Он был специально разработан для LG F14WD96TH2, но, вероятно, подойдет и к другим моделям LG с аналогичным расположением и высотой фильтра насоса.

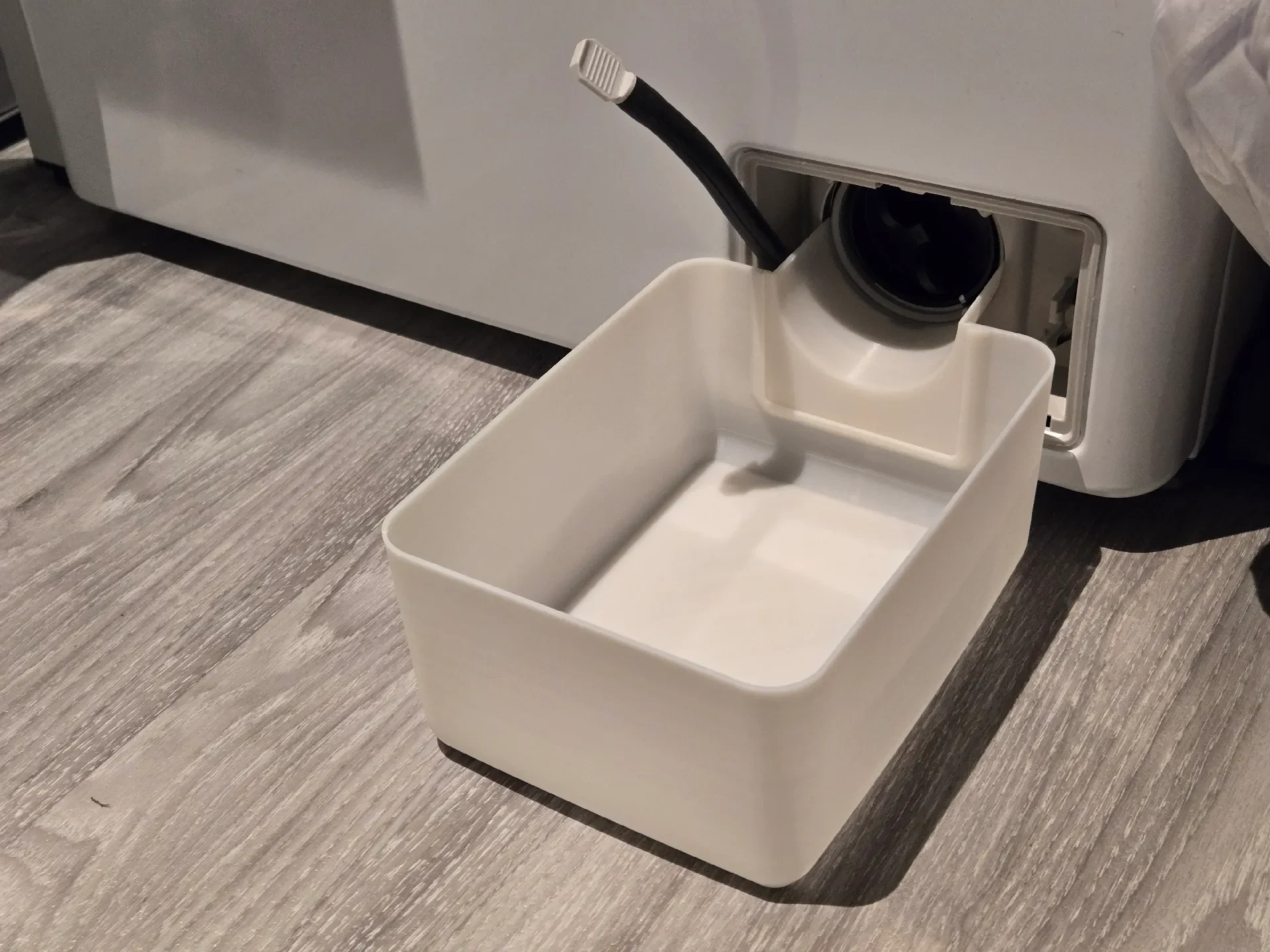

При открытии фильтра вода часто бесконтрольно выливается и может испачкать пол. Это ведро помещается под отверстие фильтра и помогает безопасно собирать сточные воды во время технического обслуживания.

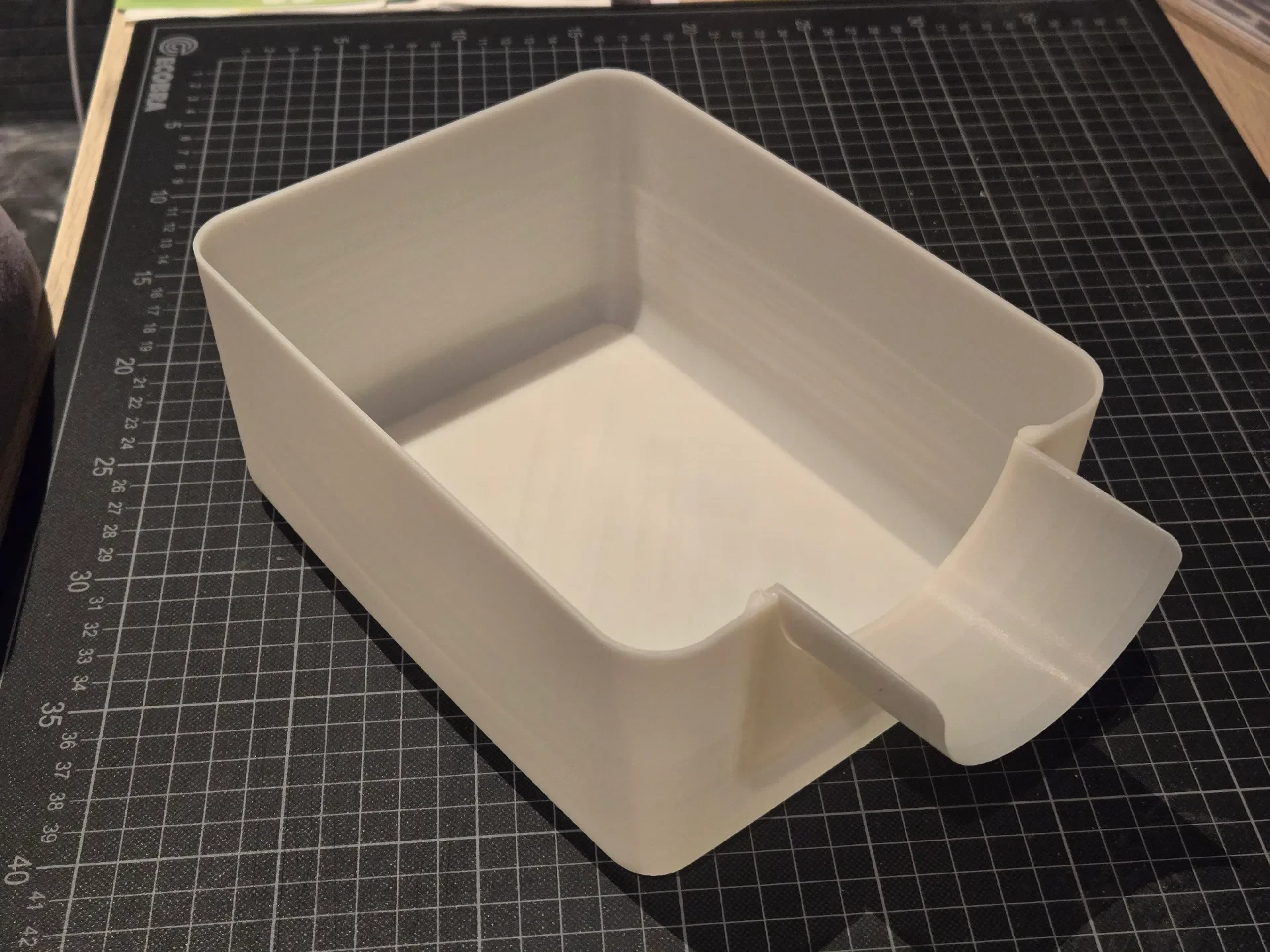

Модель распечатывается из двух отдельных частей и собирается после печати.

Дизайн был полностью создан с нуля, но вдохновлен аналогичной моделью от 3DPrintz на MakerWorld: https://makerworld.com/en/models/1765116-lg-washing-machine-filter-drain-tray-a1-poop-bucke?from=search#profileId-1878334

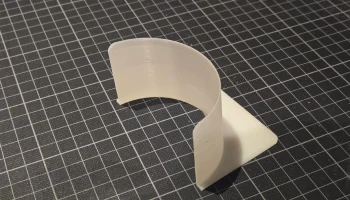

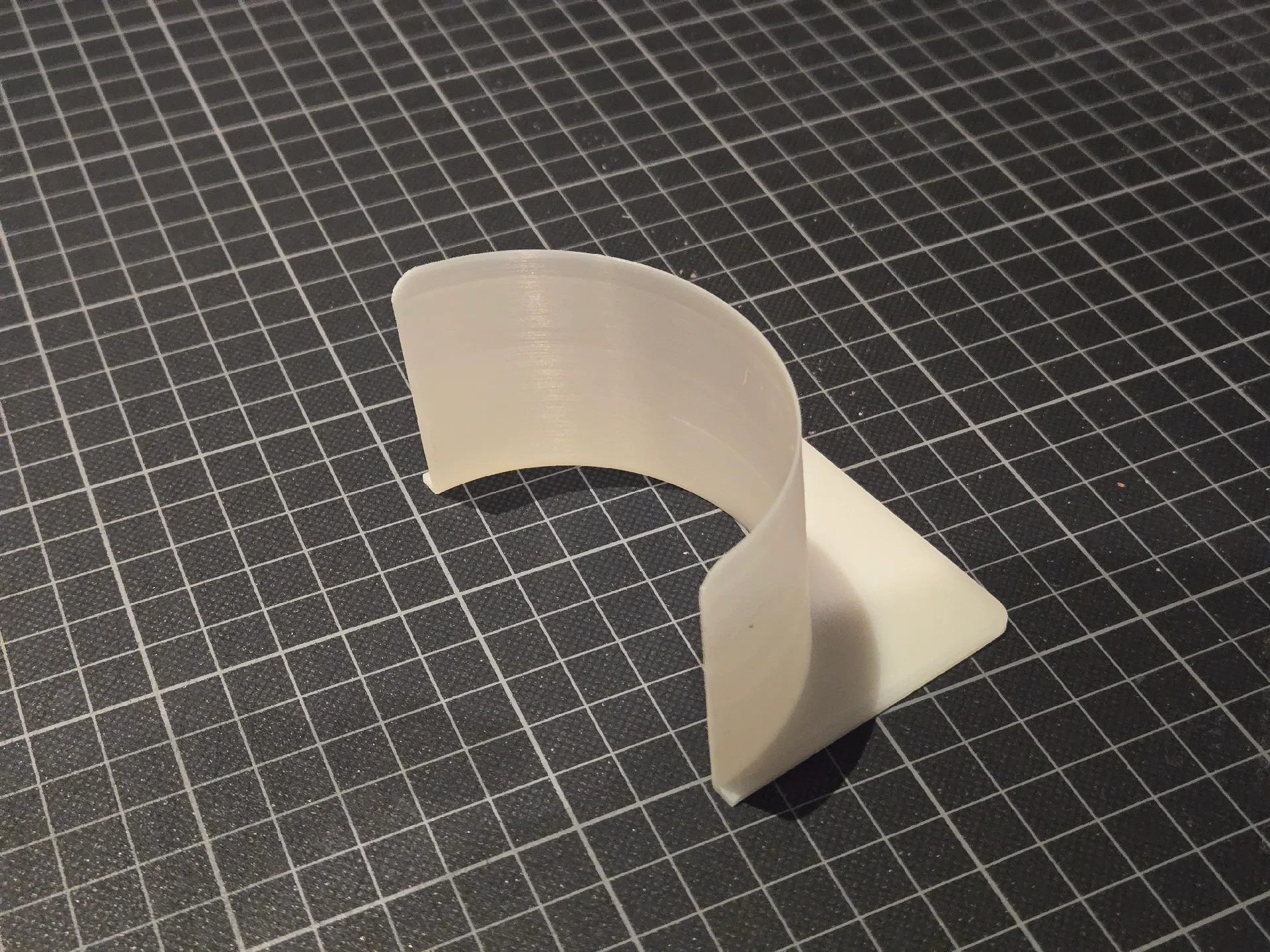

В моей версии носик гораздо тоньше, поэтому он легко помещается в зазор под отверстием фильтра. Мне пришлось резко замедлить скорость печати носика, чтобы п��едотвратить скручивание тонких участков.

Изменить:
Я добавил v2, который теперь параметрический. Определив необходимый диаметр, высоту и длину излива для вашей стиральной машины, вы можете просто обновить эти значения в электронной таблице.

Диаметр: внешний диаметр корпуса фильтра.

Высота: расстояние от центра фильтра до земли.

Например, для моего LG F14WD96TH2 требуется диаметр 76 мм, высота 100 мм и длина излива 50 мм.

Эта модель была создана с использованием FreeCAD версии 1.2.0dev.
