Мод на кончиках пальцев VXE MAD R
Я попробовал пару напечатанных на 3D-принтере мышей с кончиками пальцев, но ни одна из них мне не показалась удобной в использовании, поэтому я решил создать свою собственную. Внутренние компоненты взяты от VXE MAD R, дешевой мыши (около 60 долларов США), но легкой, с хорошим сенсором и переключателями. На данный момент это моя любимая мышь. То, что большинство мышей мне неудобны, означает, что у меня, вероятно, необычная рука или хват, поэтому эта мышь может вам не подойти. Размер моей руки 18х10 см.

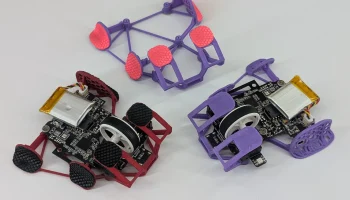

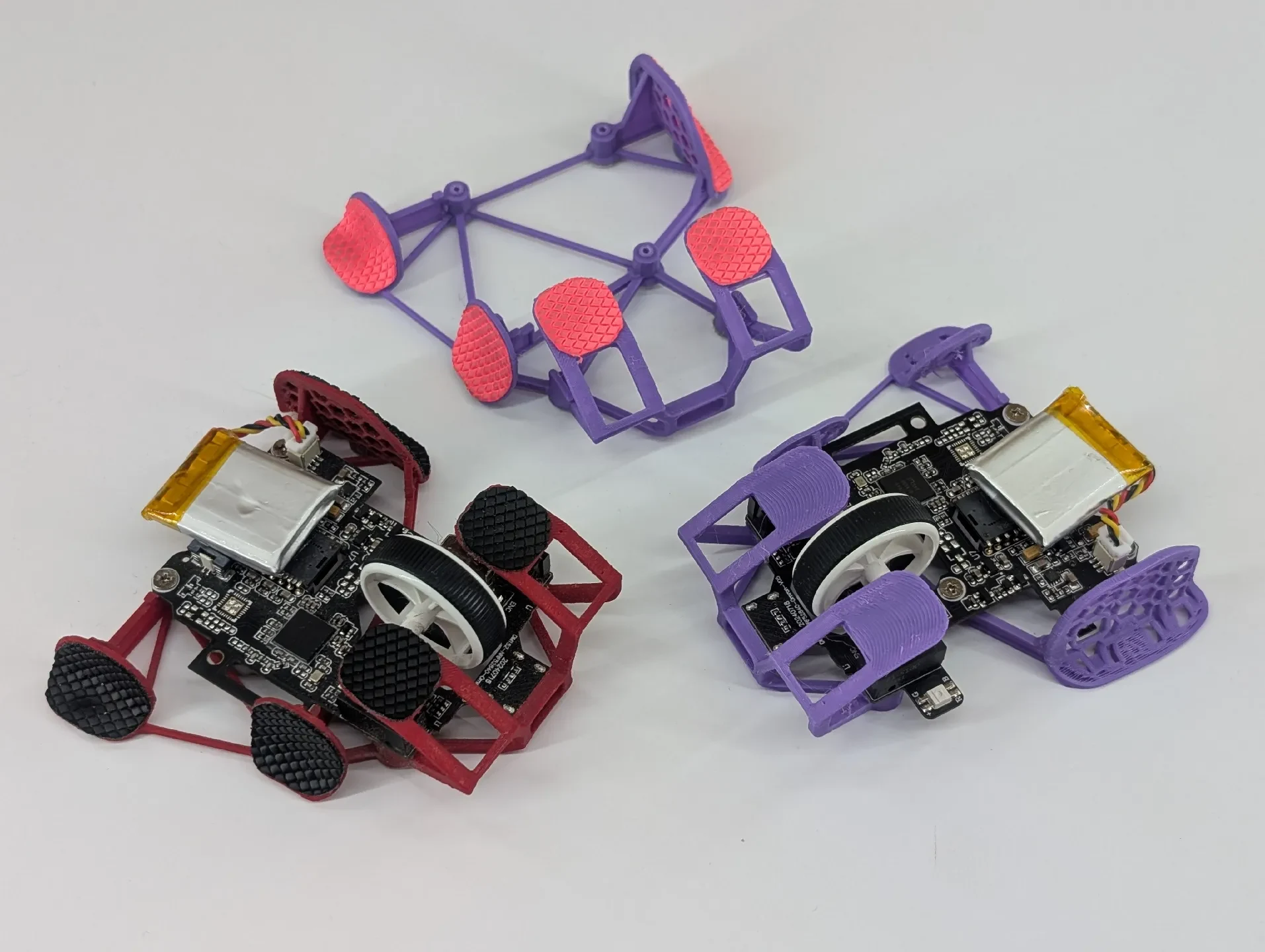

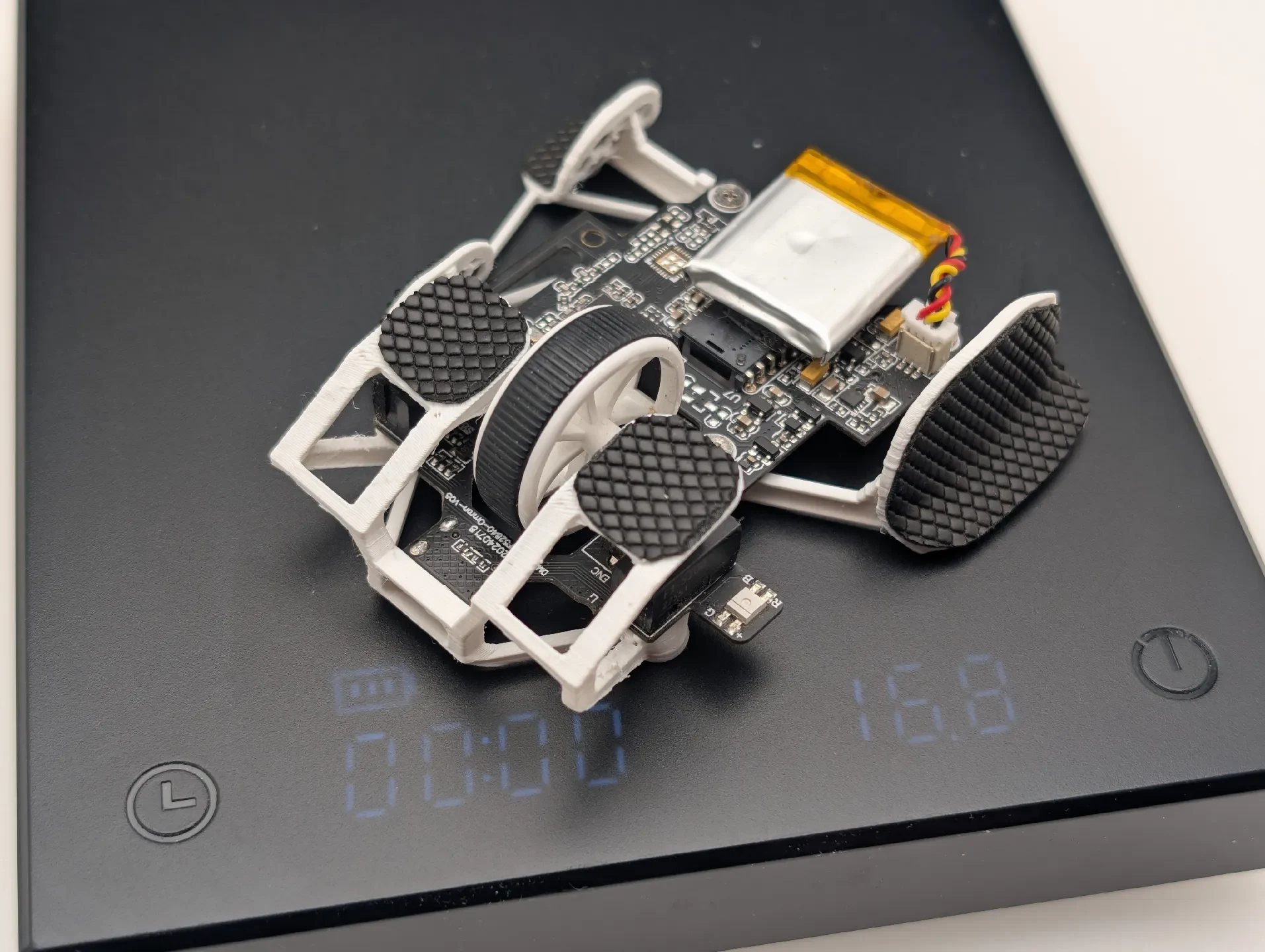

Мышь предназначена для использования с точечными коньками и включает в себя направляющие для обрезки ленты. Самая тяжелая конфигурация — 17,8 г (PLA, грип-лента, 8 коньков)
Я также включил пошаговый файл печатной платы с колесом прокрутки для всех, кто хочет попытаться создать свой собственный мод. Это не на 100% точно, так как это реверс-инжиниринг, но он был достаточно точен для этого мода.
спецификация
мышь https://www.aliexpress.com/item/1005007575155257.html
Любая версия должна работать. Не покупайте версию «плюс», так как у них большой и тяжелый аккумулятор.
точечные коньки https://www.aliexpress.com/item/1005005617841428.html
двусторонний скотч для аккумулятора https://www.aliexpress.com/item/1005006926453576.html
лента для захвата https://www.aliexpress.com/item/1005005959793426.html
Возможно, вы сможете вырезать его из прилагаемой ленты для захвата.
Настройки печати
Я включил файл .3mf с предпочитаемыми мной настройками печати. Я оптимизировал множество настроек, поэтому рекомендую посмотреть. Вам не обязательно использовать эти настройки, если вас не волнует лишний вес (вы экономите только 1,2 г при настройках заполнения 100%).
Материал: PLA (для экономии веса можно использовать ASA/ABS).
Высота слоя: 0,12 мм
Настенные петли: 1
Верхние слои оболочки: 4
Нижние слои оболочки: 3
Сплошное заполнение сверху и снизу: концентрическое.
Генератор стен: Арахна
Заполнение: 1 % молния (в основном удаляет редкое заполнение, но сохраняет внутреннее сплошное заполнение)
Максимальная длина анкера заполнения: 0
Минимальный порог редкого заполнения: 2 мм2.
Обеспечить толщину вертикальной оболочки: Нет
Скорость и ускорение: для высокого качества держите их на низком уровне (я использую 50 мм/с, 1000 мм/с2).
Втягивание: уменьшите длину, если вы видите отверстия, особенно на лопастях.

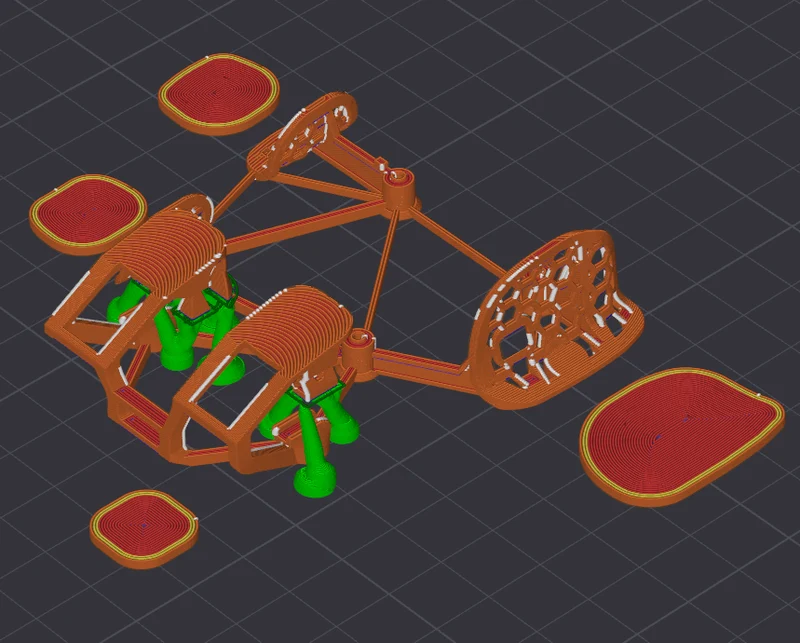

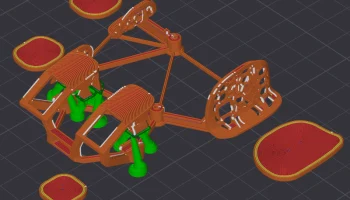

! ПОДДЕРЖКА ВАЖНО!
Тип: Дерево (ручное). Нарисуйте только нижнюю часть кнопок мыши, остальные можно соединить.
Расстояние до вершины z: 0
Инструкции по сборке
1. Распечатайте тело

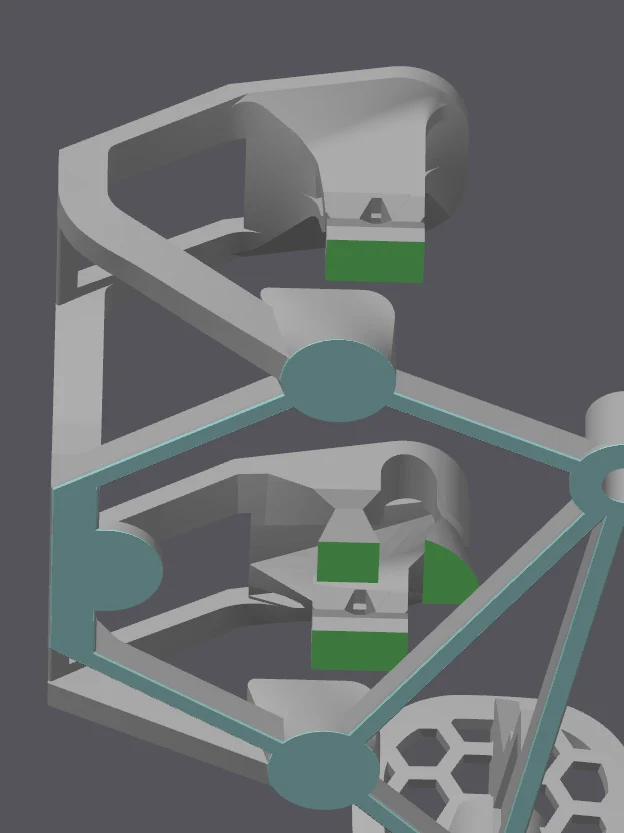

2. Отломите эти детали плоскогубцами, чтобы очистить контакты кнопок. Не разрезайте его, а сломайте, согнув в сторону. Для этого вам, возможно, придется удалить некоторые опоры. Вы можете удалить немного материала с контактов кнопки, если в конечном итоге ощущение кнопки вас не устраивает.
Это должно выглядеть так:
3. Разберите мышь и снимите аккумулятор, плату и колесо прокрутки.
4. Вставьте плату и завинтите ее. Она может вставиться неравномерно. Особенно в области большого пальца. Просто осторожно немного согните корпус, и он должен войти. Вставьте колесо прокрутки, если хотите его использовать.
5. Проверьте посадку, кнопки и все остальное, если вам это нравится, и продолжайте, если нравится :)
6. Прикрепите батарею к датчику с помощью двусторонней ленты (возможно, вам придется использовать больше слоев).

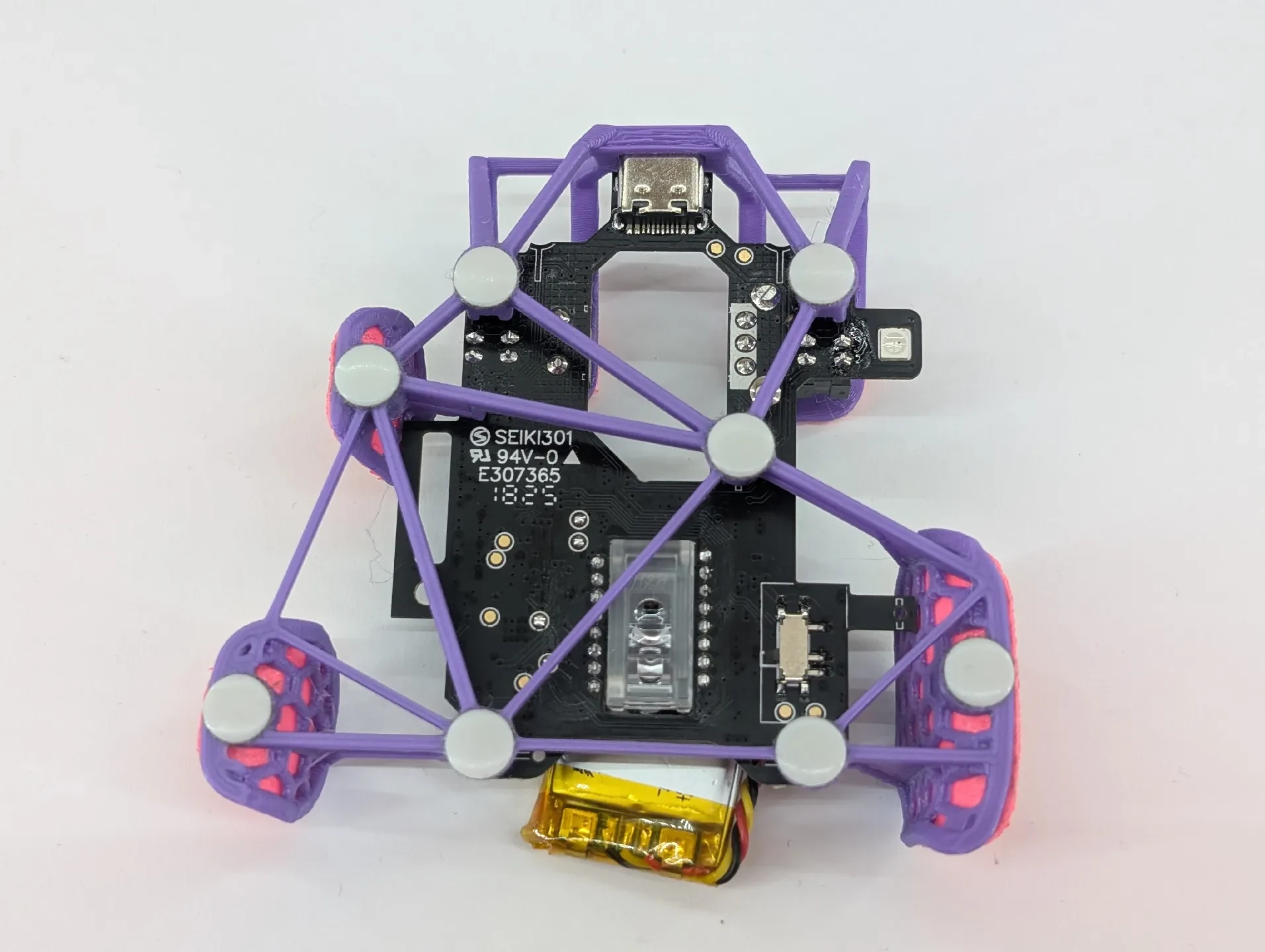

7. Наклейте 4 конька-точки под 2 пуговицы, большой палец и мизинец (красные кружочки). По желанию можно приклеить еще 5 (Желтые кружочки), если мышь трется о коврик.
8. Вырежьте ленту для захвата, используя направляющие (указательный и средний пальцы используют одинаковые).
9. Приклейте ленту для захвата.
10. Дайте мне знать, как вам это нравится ;-)
Обновления:
ОБНОВЛЕНИЕ V3_15
Добавлено место для еще одного скейта под USB-портом. Это может улучшить стабильность, если мышь опрокидывается вперед.
ОБНОВЛЕНИЕ V3_14
Оптимизирована модель для печати из PLA с 1 настенной петлей и без заполнения.
Изменены лопасти, чтобы их можно было печатать с меньшим количеством опор.
Повышена прочность и жесткость при уменьшении веса.
Добавлена поддержка 4 дополнительных точечных коньков.
Немного сузили заднюю часть для лучшей эргономики.
