Замена кнопок контроллера Dualshock 4/PS4 L2 и R2

На моем контроллере PS4 сломался один из триггеров, и я решил смоделировать в 3D несколько новых, а не заменять их универсальными аналогами.

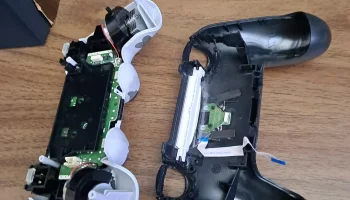

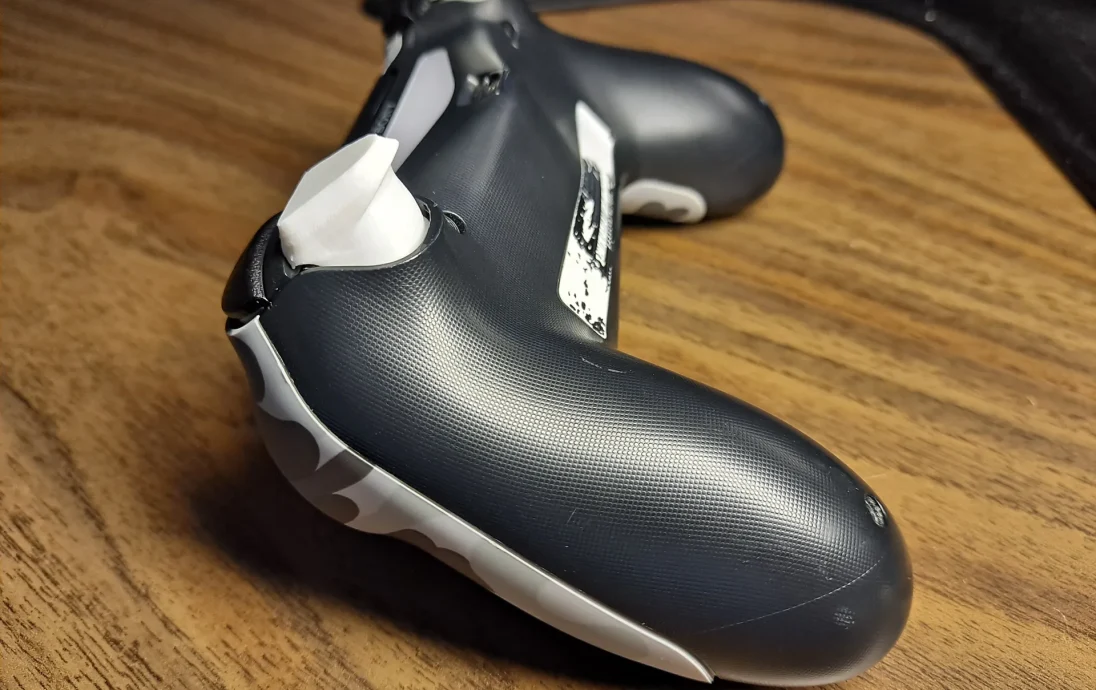

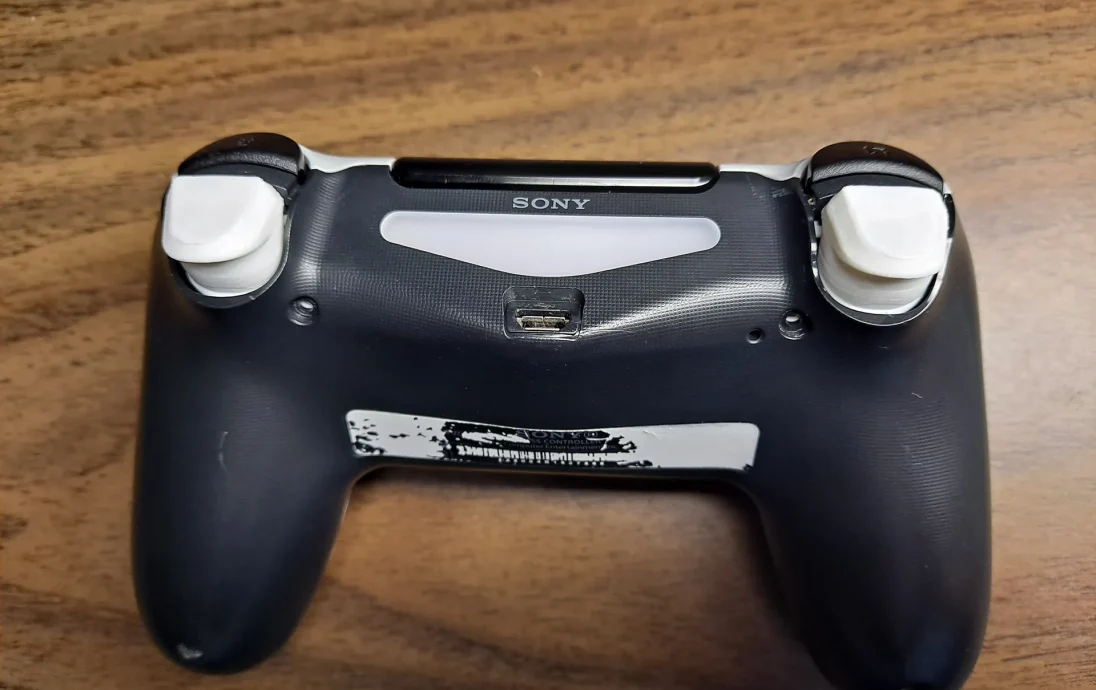

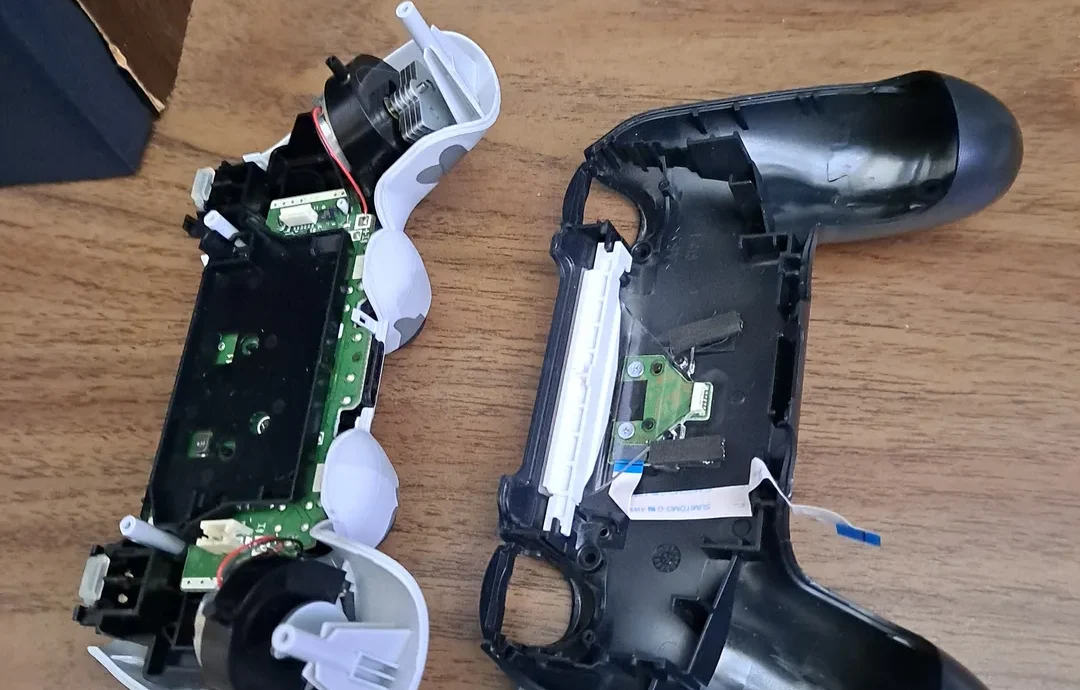

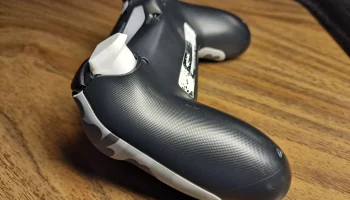

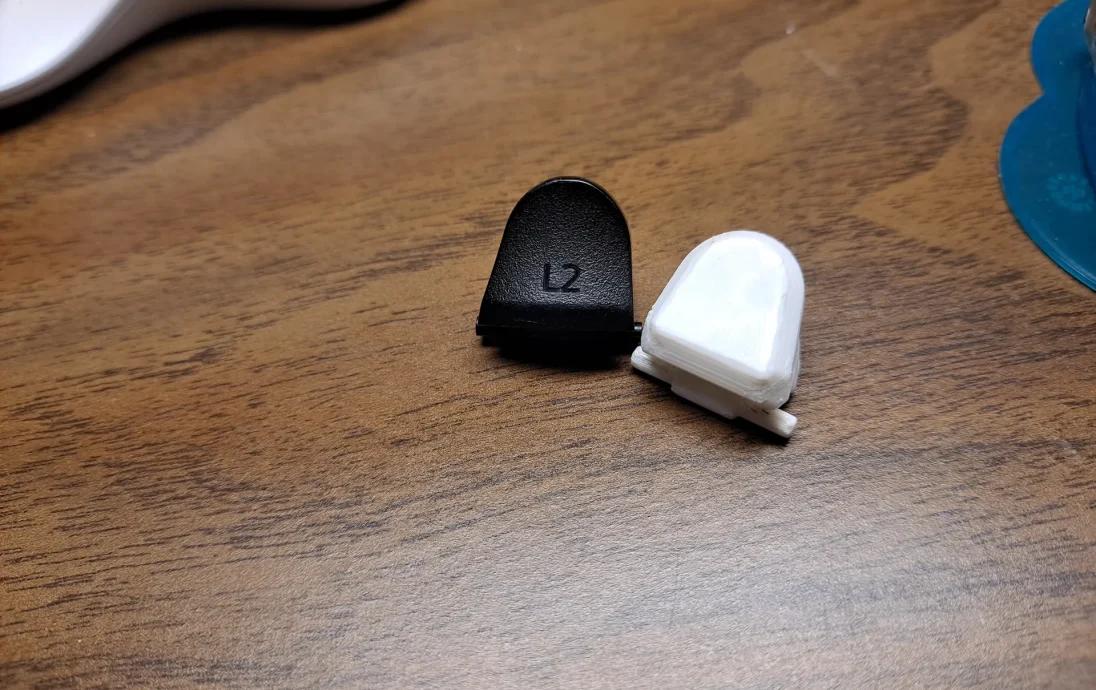

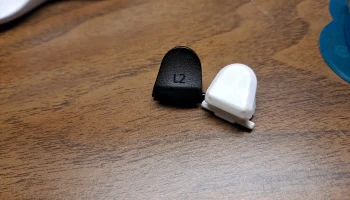

Это плоские сменные кнопки L2 и R2 для контроллера PS4 первого поколения (CUH-ZCT1). Кнопки не созданы для точной замены, они плоские и скошены спереди, потому что я хотел чего-то более приятного в использовании и для того, чтобы их было намного проще печатать на 3D-принтере. Для установки потребуется разоб��ать контроллер, и это полностью заменит оригинальные триггеры.

Вот руководство от Ifixit по разборке контроллера PS4, достаточной для доступа к триггерам: https://www.ifixit.com/Guide/DualShock+4+(CUH-ZCT1U)+Battery+Replacement/22074

Вот руководство Ifixit по установке пружины и спускового крючка: https://www.ifixit.com/Guide/DualShock+4+(CUH-ZCT1U)+Battery+Replacement/22074

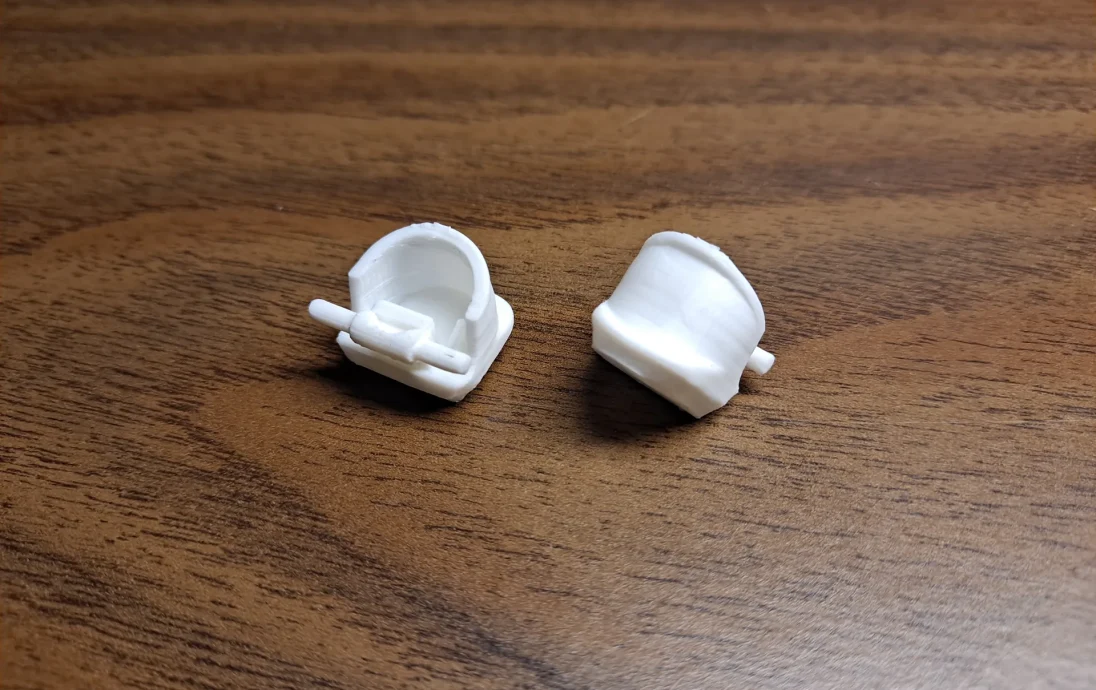

Их полностью можно распечатать на 3D-принтере, хотя для шарнирных штифтов потребуются опоры.
Печать на минимальной высоте слоя приведет к получению наилучшего качества печати, эта часть небольшая, а петли лучше всего работают при низкой высоте слоя. Я использовал 0.08 и добился приличных результатов с PLA+.

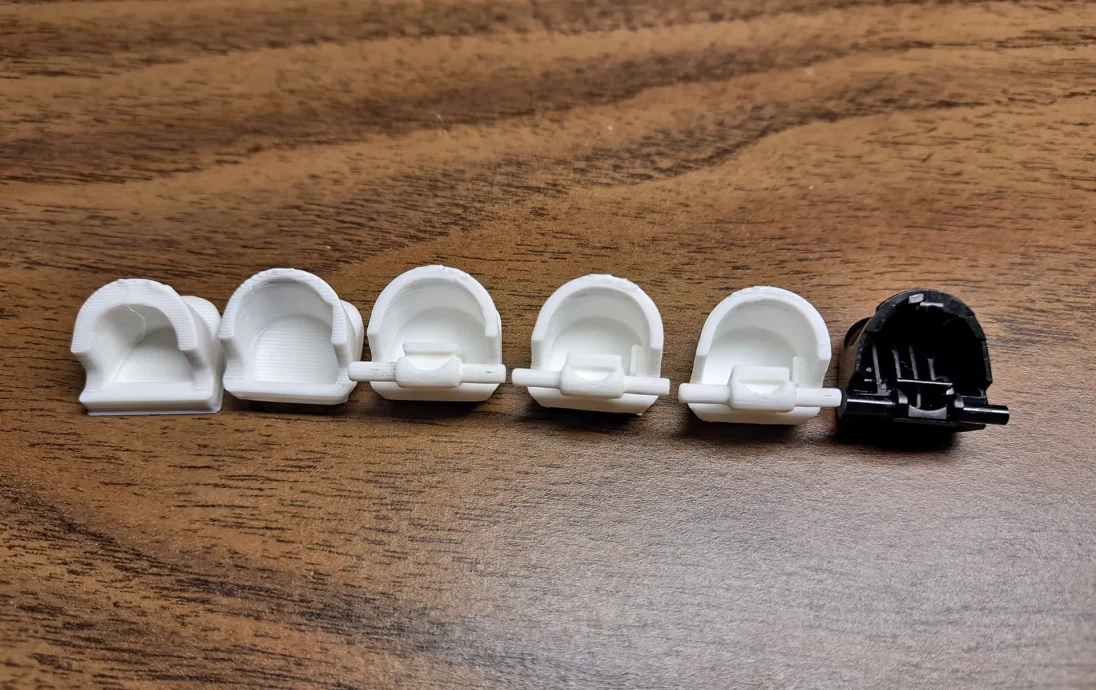

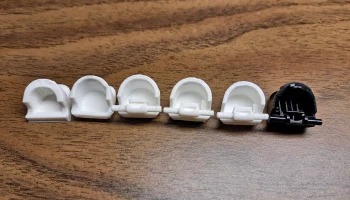

Чтобы учесть любые различия в мертвых зонах и контроллерах, существует 3 версии L2 и R2:

V1.0.0 — высота кнопочной панели 1 мм.
это поможет, если у вашего кон��роллера с одной стороны изношена кнопочная панель, как у меня.

V1.0.2 составляет 0,8 мм для высоты кнопочной панели.
Скорее всего, это будет работать с большинством, если не со всеми контроллерами.

V1.0.3 составляет 0,7 мм для высоты кнопочной панели.
Это переместит внутреннюю мертвую зону дальше, хотя слишком далеко это приведет к тому, что при полном нажатии не будет достигнуто 100%.

Файлы STEP и STL включены.

Здесь они сопровождаются кнопками L1/R1:
https://www.printables.com/model/869597-dualshock-4-ps4-controller-l1-and-r1-button-replac
