Лодочный гребной винт диаметром 20 см, 13 см и 10 см, вал...

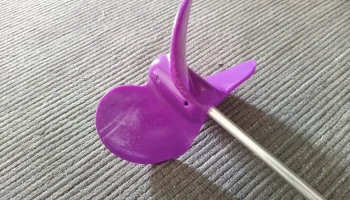

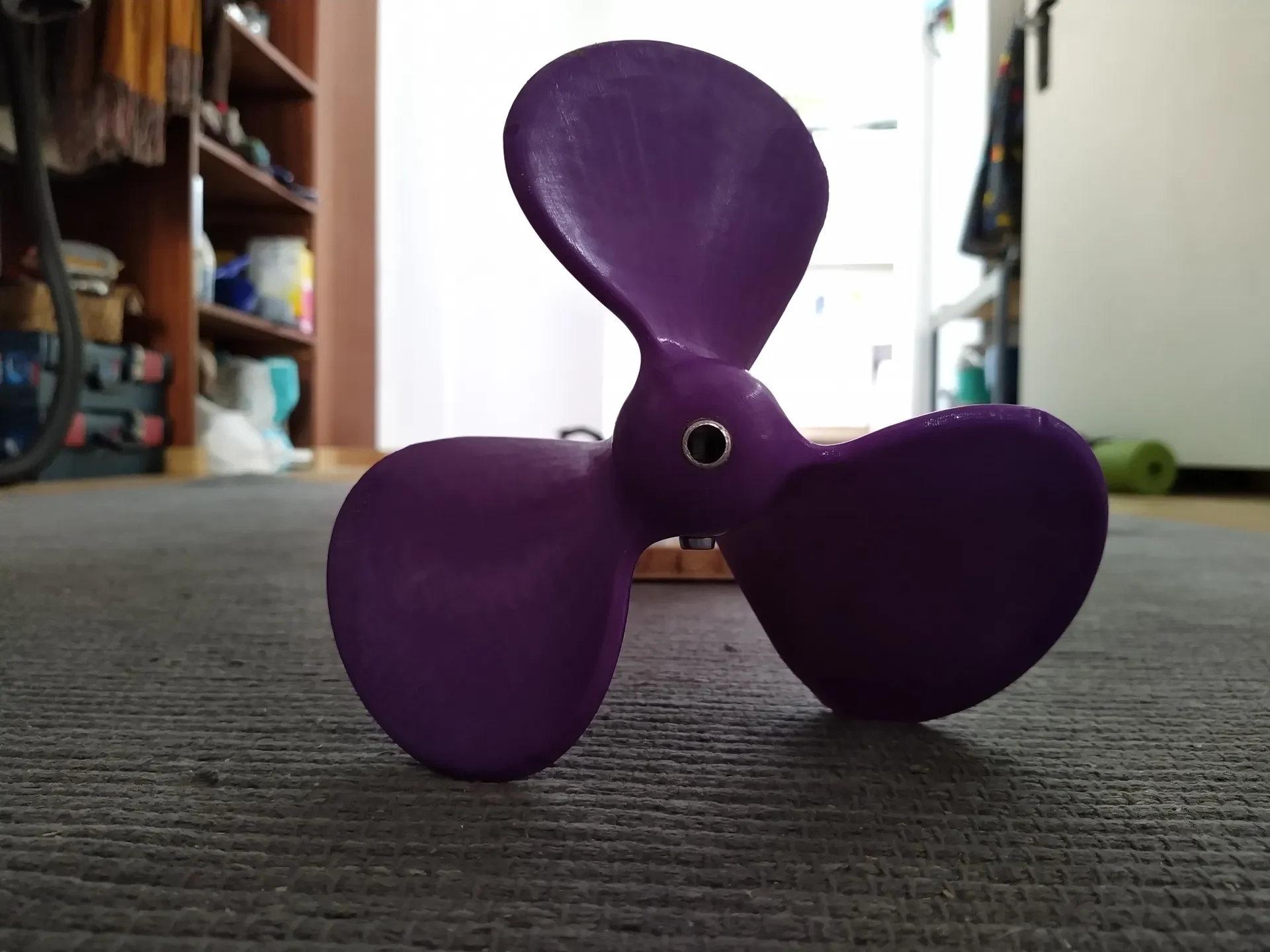

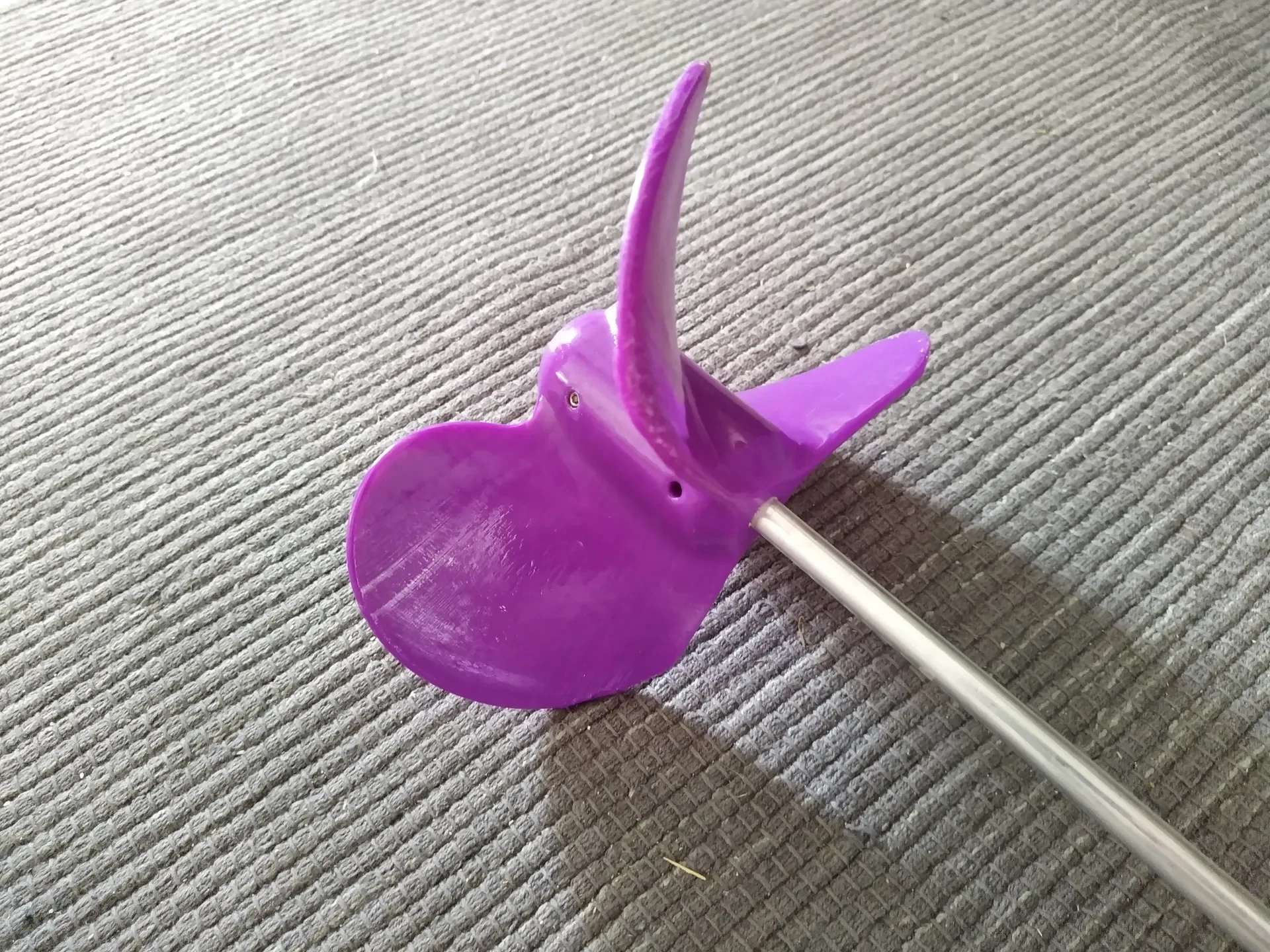

Лодочный гребной винт, который я сконструировал для электрического привода моего каноэ. Его можно привести в движение с помощью аккумуляторной дрели.

Изменить: /* Чтобы немного прояснить ситуацию.

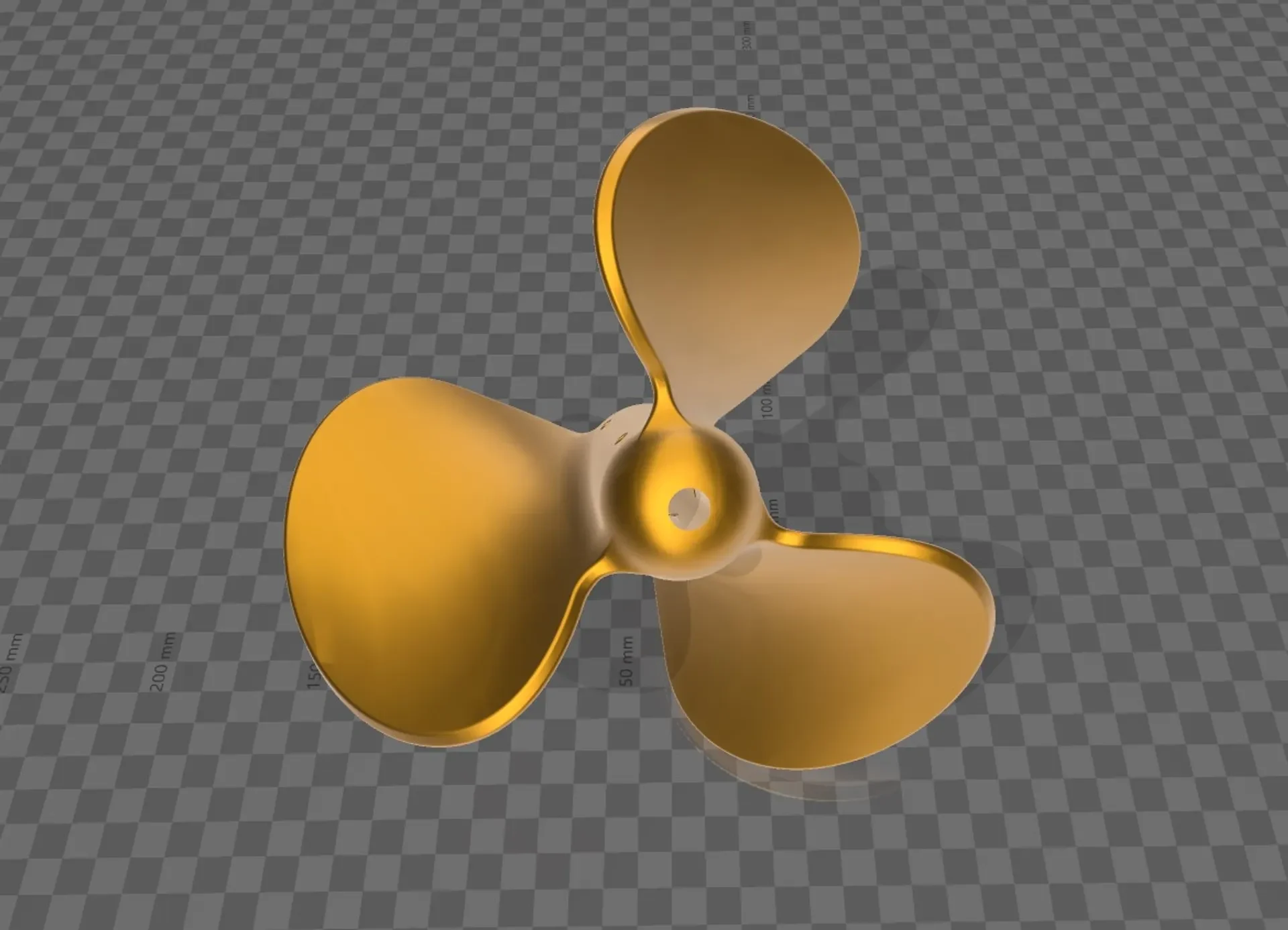

20см_10мм.3мф — пропеллер диаметром 20см и отверстием под вал диаметром 10мм. Угол вершины 30°; Шаг 314 мм/об
20см_15мм.3мф — это пропеллер диаметром 20 см и отверстие диаметром 15 мм.

НОВАЯ модель: 13cm_10mm_flat.3mf имеет диаметр 13 см и стержень 10 мм, она немного более плоская и имеет менее «агрессивный» угол. Лучше подходит для двигателей с низким крутящим моментом и более высокими оборотами. Угол вершины 30°; шаг 204 мм/об

НОВАЯ Модель 2: Parametrised_MK7_10cm_10mm_flatter.3MF
диаметр 10 см, вал 10 мм; Угол вершины 30°; шаг 157 мм/об;

13cm_10mm_flat.3mf и версия 10 см нуждается в поддержке.

Масштабируйте любой из них в соответствии с вашими потребностями ;-)

*/

Существует версия с отверстием 15 мм, которую можно масштабировать в слайсере до 66,67% (20 см_15 мм,3 мс), чтобы получить пропеллер диаметром 13 см с отверстием 10 мм. Или вы уменьшите размер 20 см (20 см_10 мм,3 мф) до 60%, чтобы использовать его с валом диаметром 6 мм.

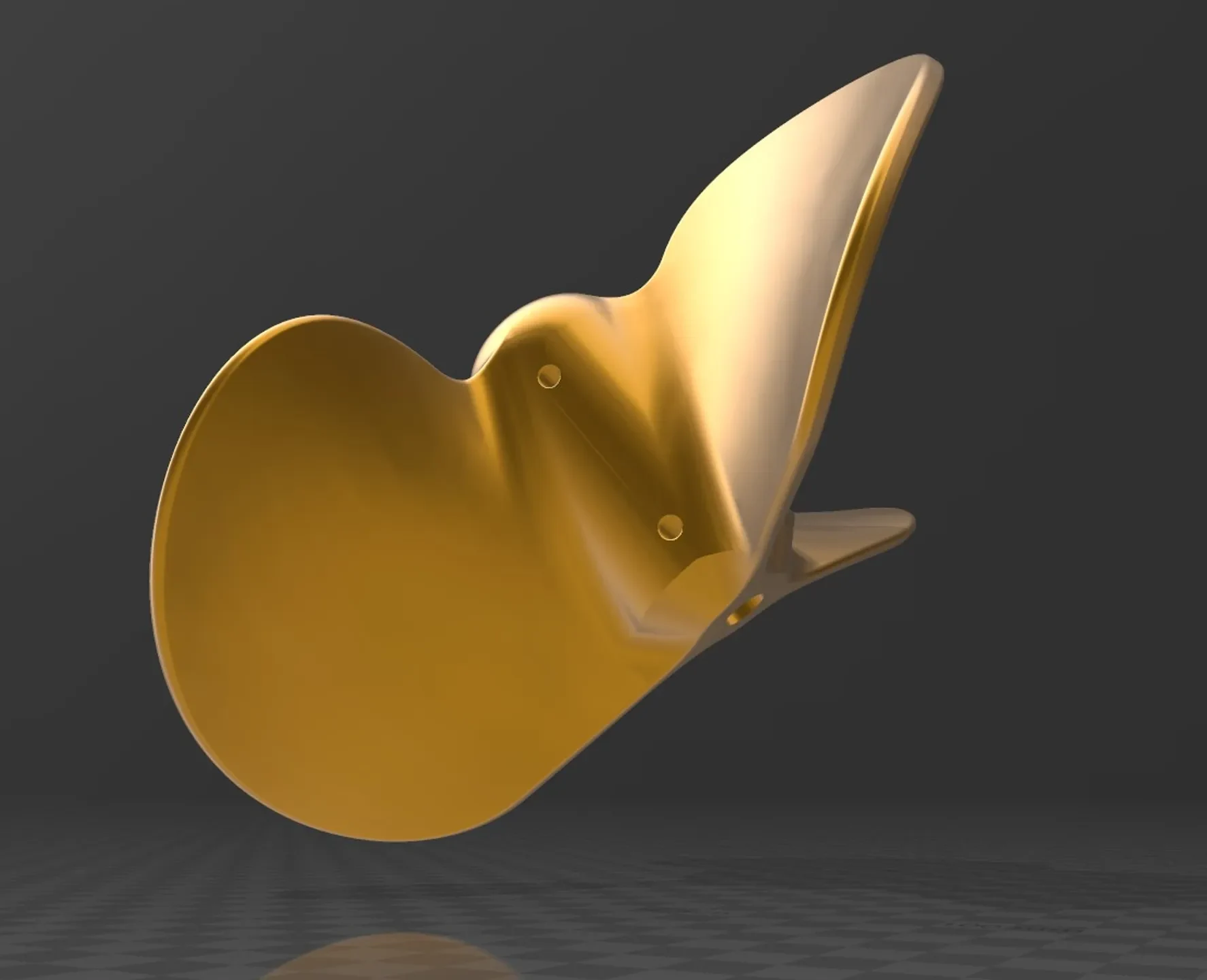

Для фиксации на валу используйте винты M5.

Указанное время печати указано для версии 66%.

Меньшая версия проще в обращении и более подходит по размеру для небольшого каноэ, однако для хорошей работы ей необходимы более высокие обороты (+-2000 об/мин).

Распечатать инструкции

Возможна печать без поддержки. Я напечатал это в ABS.
13cm_10mm_flat.3mf нужна опора.
