Инструмент для смещения сопла зонда Cartographer......

Этот простой инструмент помогает найти правильное смещение зонда Cartographer относительно кончика сопла.
Смещение по оси Z 2,6-3 мм имеет решающее значение для надежной работы Cartographer Touch (проверка сопел).
Линейка смещения по оси Y — просто полезное дополнение.

Чтобы использовать, просто распечатайте детали (они уже находятся в правильной ориентации для печати в файле .3mf), затем прикрепите «цветок» к «линейке», а затем вставьте «линейку» в основание.

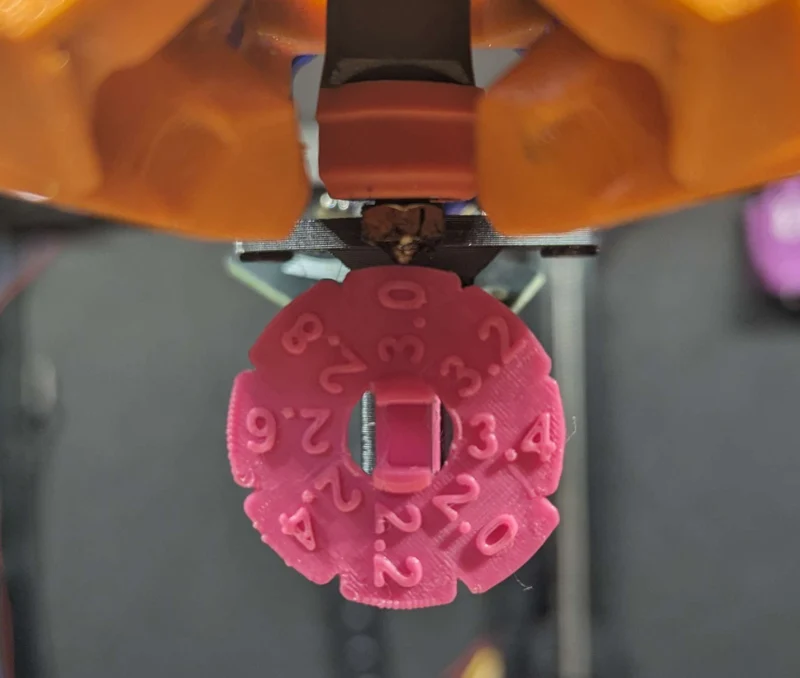

Затем просто снимите картограф с крепления и замените его инструментом. Двигайте линейку до тех пор, пока цветок не окажется под соплом, затем вращайте цветок, пока одна из граней не коснется сопла.

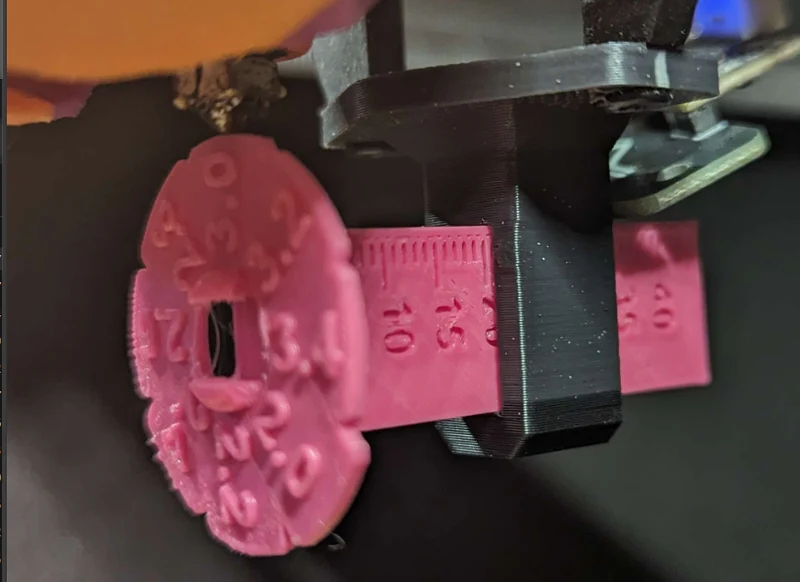

Цифры на цветке обозначают смещение по оси Z, а отметка линейки, совпадающая с основанием, указывает смещение по оси Y (вы также можете использовать штангенциркуль для измерения расстояния от задней поверхности цветка до передней поверхности основания, и это также будет ваше смещение по оси Y).
