Складной ручной вентилятор (+новый дизайн)......
Простой складной ручной вентилятор
Этот веер был спроектирован и создан для конкурса, но мне тоже было очень приятно с ним возиться, так что он также может служить игрушкой для непосед.

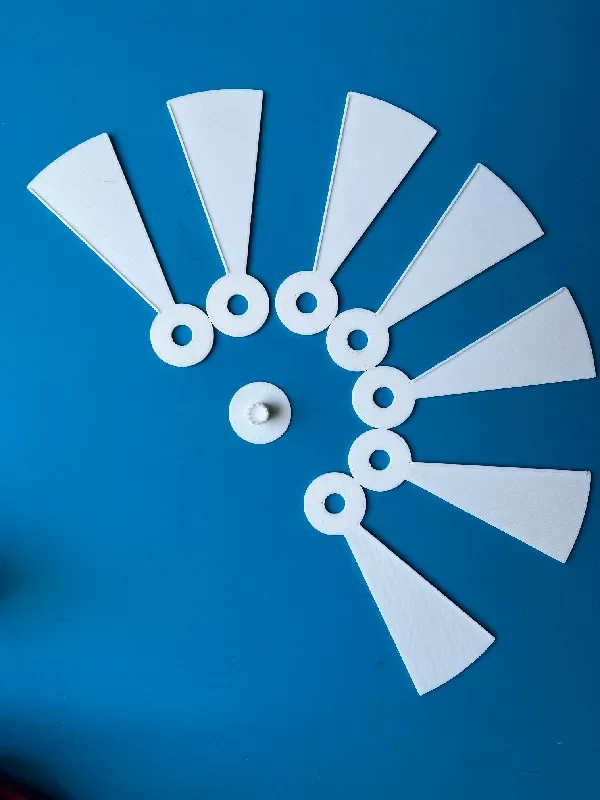

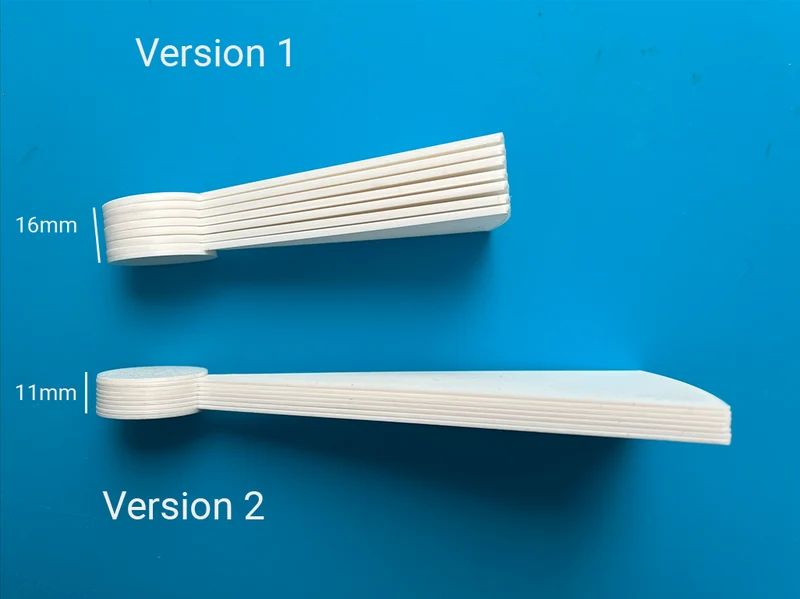

Конструкция рассчитана на 7 лезвий, и поэтому часть оси также рассчитана на то, чтобы их можно было складывать друг на друга.

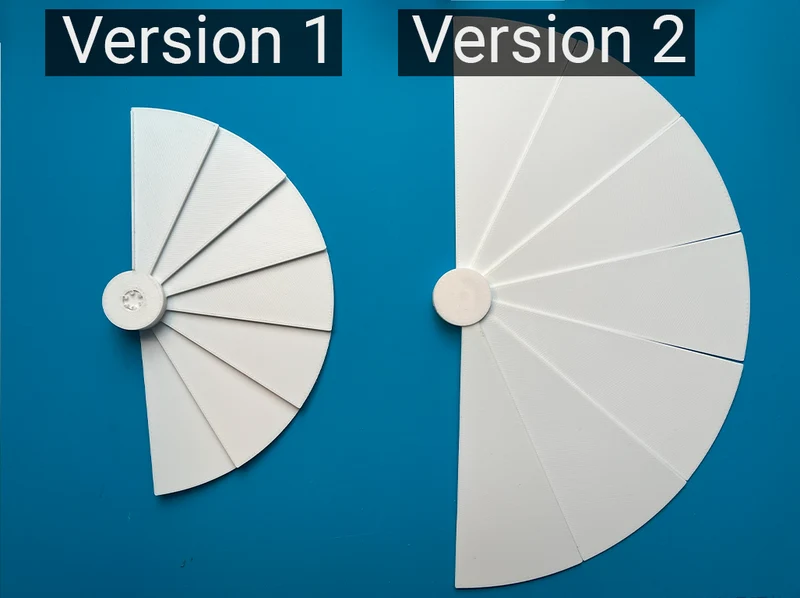

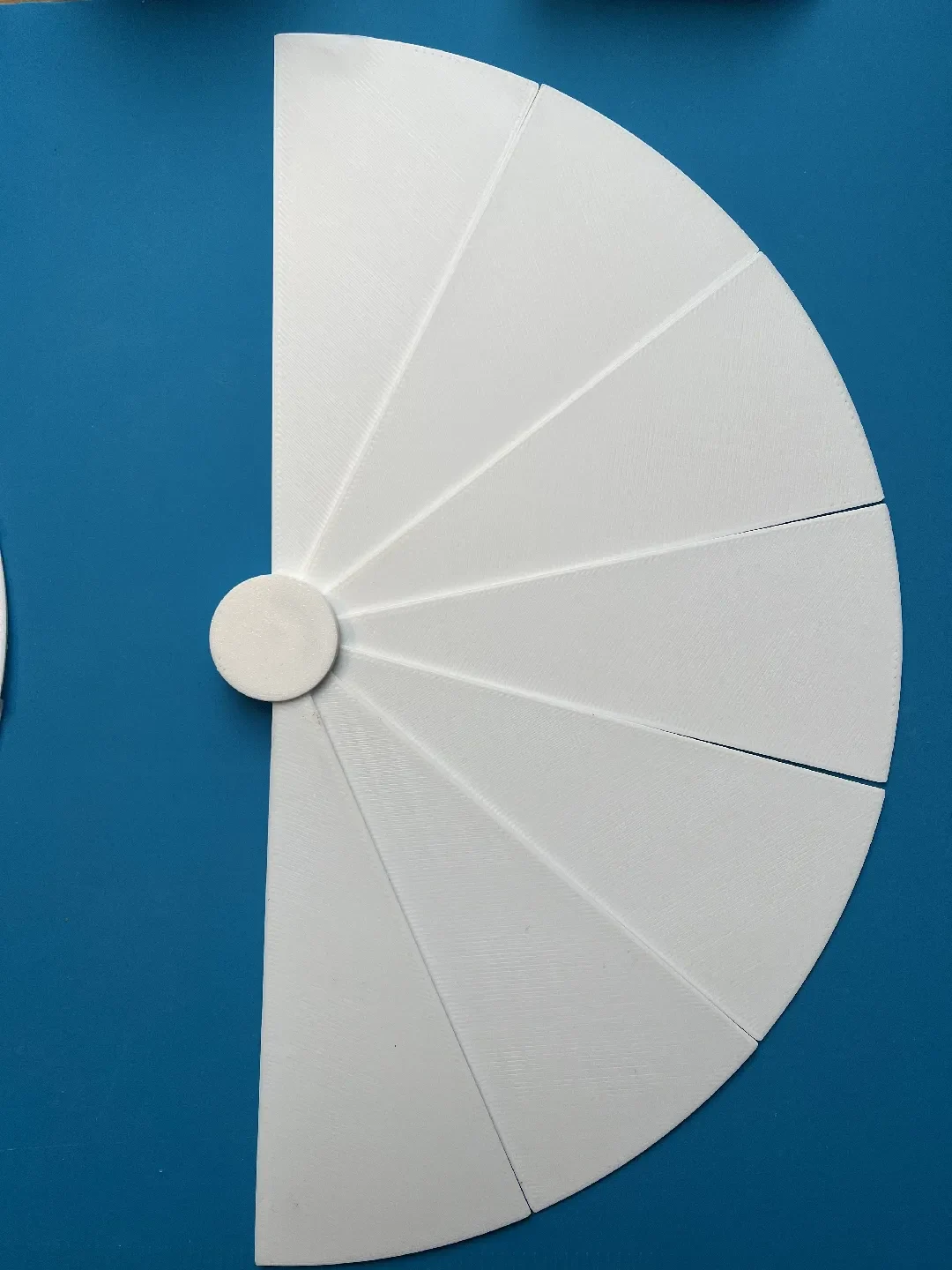

Версия 2 [Новый дизайн]

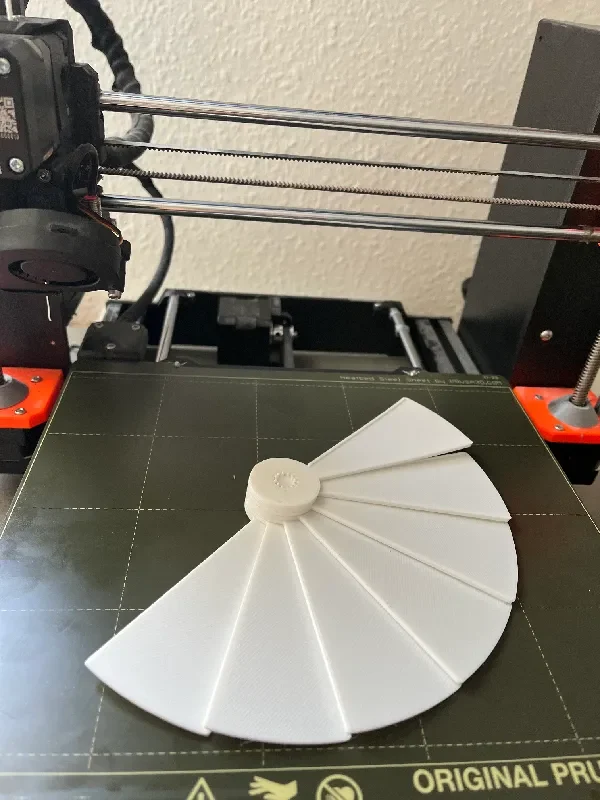

В новой и обновленной версии используется новый метод надрезов (сохранение лезвий заблокированными), который упрощает и ускоряет печать, поскольку он сохраняется в «2D», при этом ничего не перемещается в сердечник. В настоящее время сердечник состоит из двух частей с крышкой, которая ввинчивается с напечатанной резьбой, которую еще предстоит улучшить, но я получил рабочую сборку, которая видна на изображениях выше, в будущем также будет изготовлена версия сердечника / оси, которая для простоты скручивается вместе с помощью болта.
Для основной части я рекомендую печатать с высотой слоя 0,2 мм, ч��обы обеспечить наилучшее качество резьбы.
Версия 1
Стандартные лезвия имеют выемки вдоль каждой стороны лезвий, чтобы они могли защелкиваться друг на друге для равномерного и полного раскладывания, не оставляя зазоров.
Опоры Рекомендуется для стандартных лезвий из-за выемки; в качестве альтернативы можно напечатать лезвия без выемки.
Кроме того, для поддержки лучше всего подходит обычная сетка, а с моей насадкой 0,6 мм лучше всего работает высота слоя 0,3 мм, 0,2 мм слишком хорошо прилипает к опорам, тогда как другая просто отслаивается.
Обновления
ОБНОВЛЕНИЕ 14.06.2025: Axel Piece V4 сейчас тестируется, и кажется, что он намного надежнее, чем V3.
ОБНОВЛЕНИЕ 15.06.2025: Я разработал новый механизм фиксации, который позволяет бесплатно поддерживать печать, сохраняя лезвия «2D».
ОБНОВЛЕНИЕ 15-06-2025 2: После долгих испытаний с различными потоками я понял, что дело не в модели, а в настройках печати, я настоятельно рекомендую печатать SteppedCore с высотой слоя 0,2 мм.
ОБНОВЛЕНИЕ 23.06.2025: Я понял, что в критериях конкурса явно указано .3mf или .stl, поэтому я добавил файлы STL для частей Версии 2. Я экспортировал их в настолько высоком качестве, насколько мог, сохраняя при этом размер файла, близкий к файлам шагов.
