Радиоуправляемая лодка из 134 деталей - БУКСИР 1907 года ...
Обновление от 22.11.22: Если вас интересуют радиоуправляемые лодки, посмотрите другие мои проекты на сайте.
https://www.printables.com/model/322399-zryw-1-an-гидрофойл-rc-passenger-boat
------------------------------------------

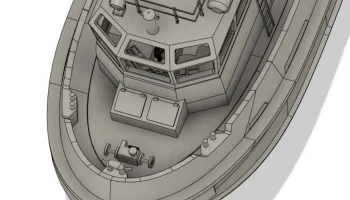

Это проект, который я реализовал в 2021 году. Некоторое время я играл с Fusion 360 и искал более сложные задачи, поскольку пересекающиеся кубы и цилиндры могут стать довольно скучными после нескольких проектов… Мне хотелось чего-то «настоящего» с некоторой сложностью. Итак, мне пришла в голову идея построить лодку; Поскольку чертежи было довольно сложно найти, я решил использовать знаменитый буксир Damen 1907 года выпуска. На их веб-сайте много информации и виртуальный тур, который очень помогает. И как в кораблестроении, каждый корабль индивидуален (в зависимости от требований заказчика), мой буксир 1907 года не является образцом ни одного из них. Также помните, что моей целью было не создание модели, а создание чего-то классного, похожего на настоящую вещь, но с некоторой оптимизацией.

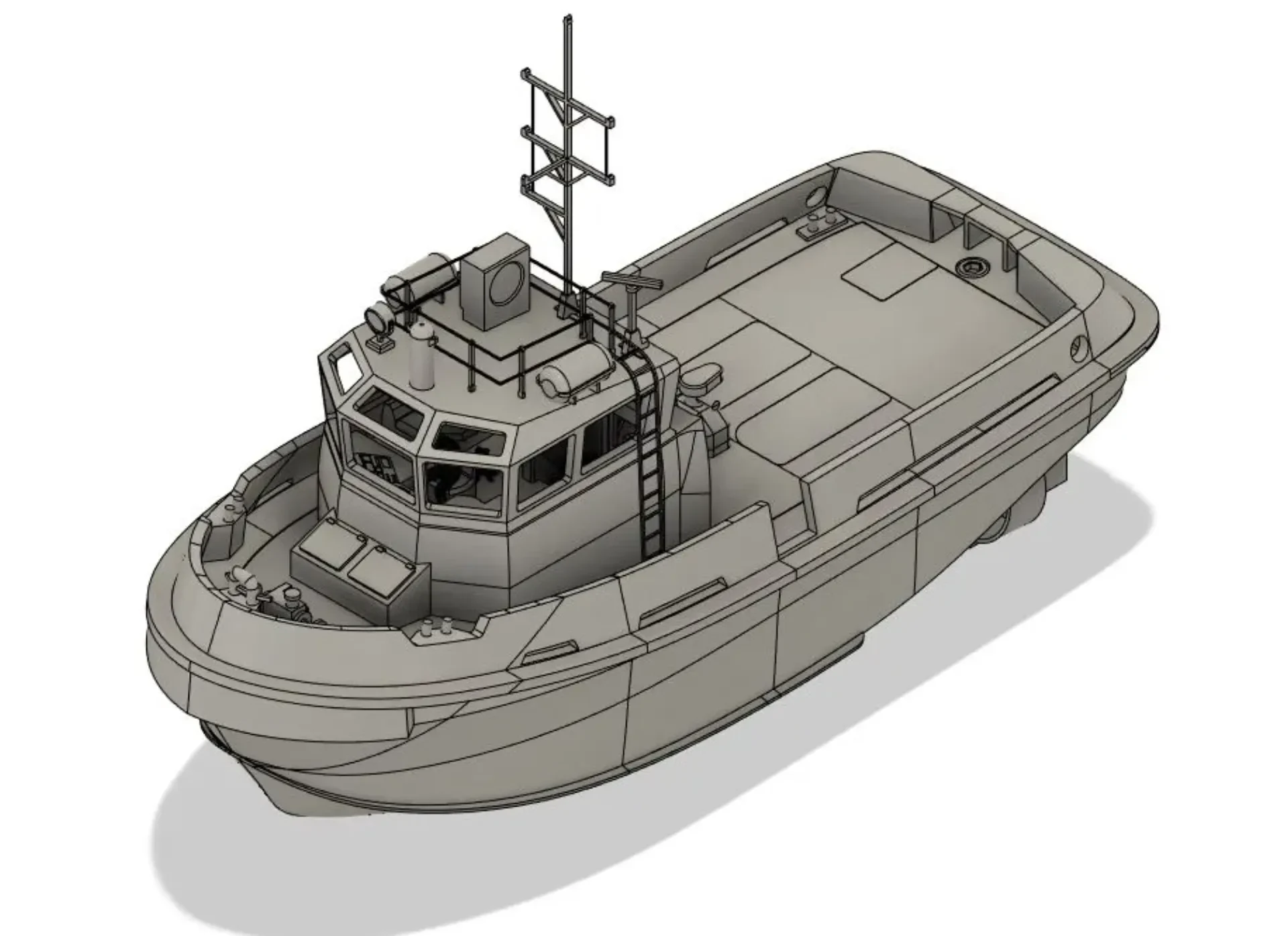

Масштаб 1:33, поэтому длина лодки составляет 59,2 см, а реальная длина — 19,54 метра.

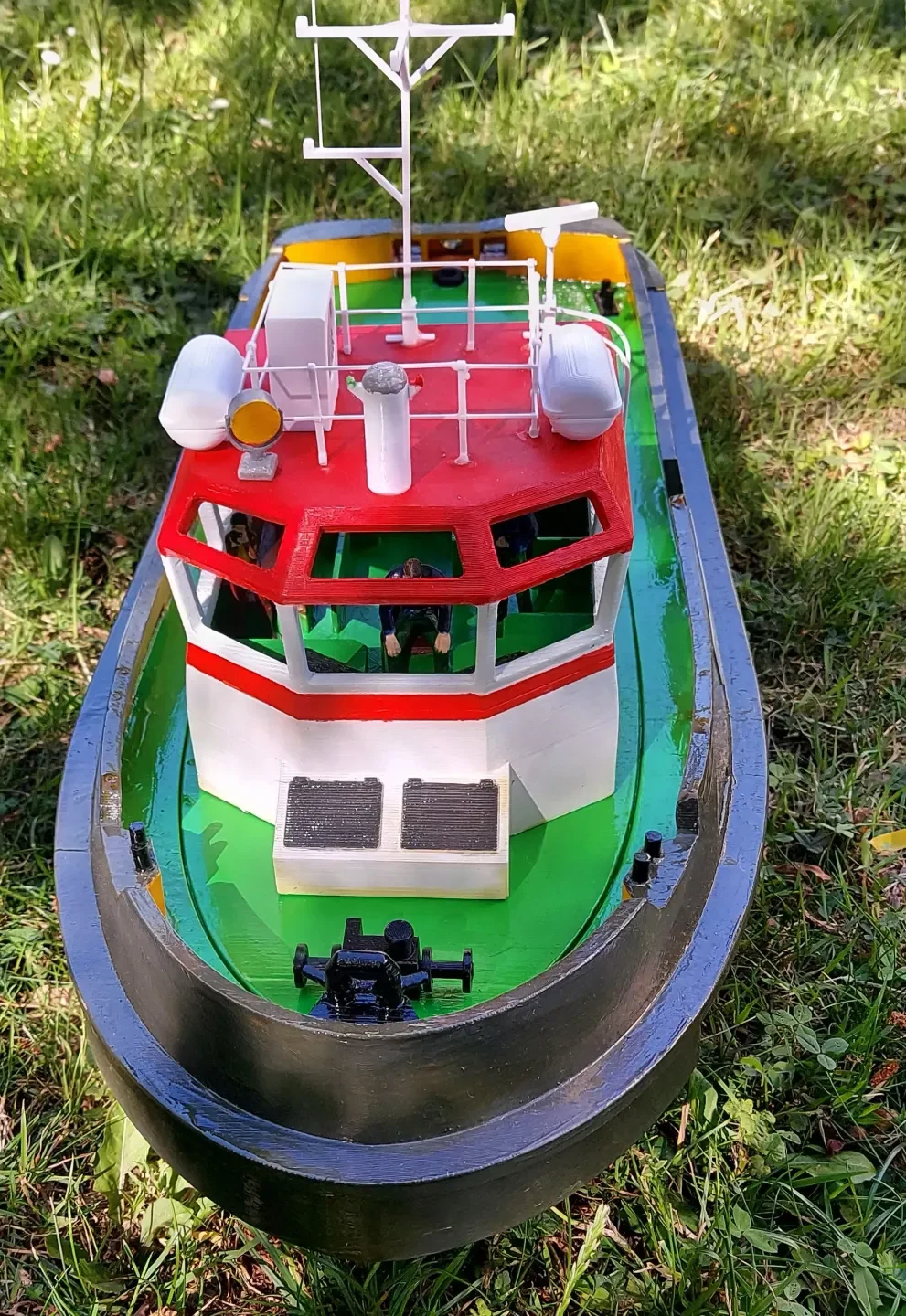

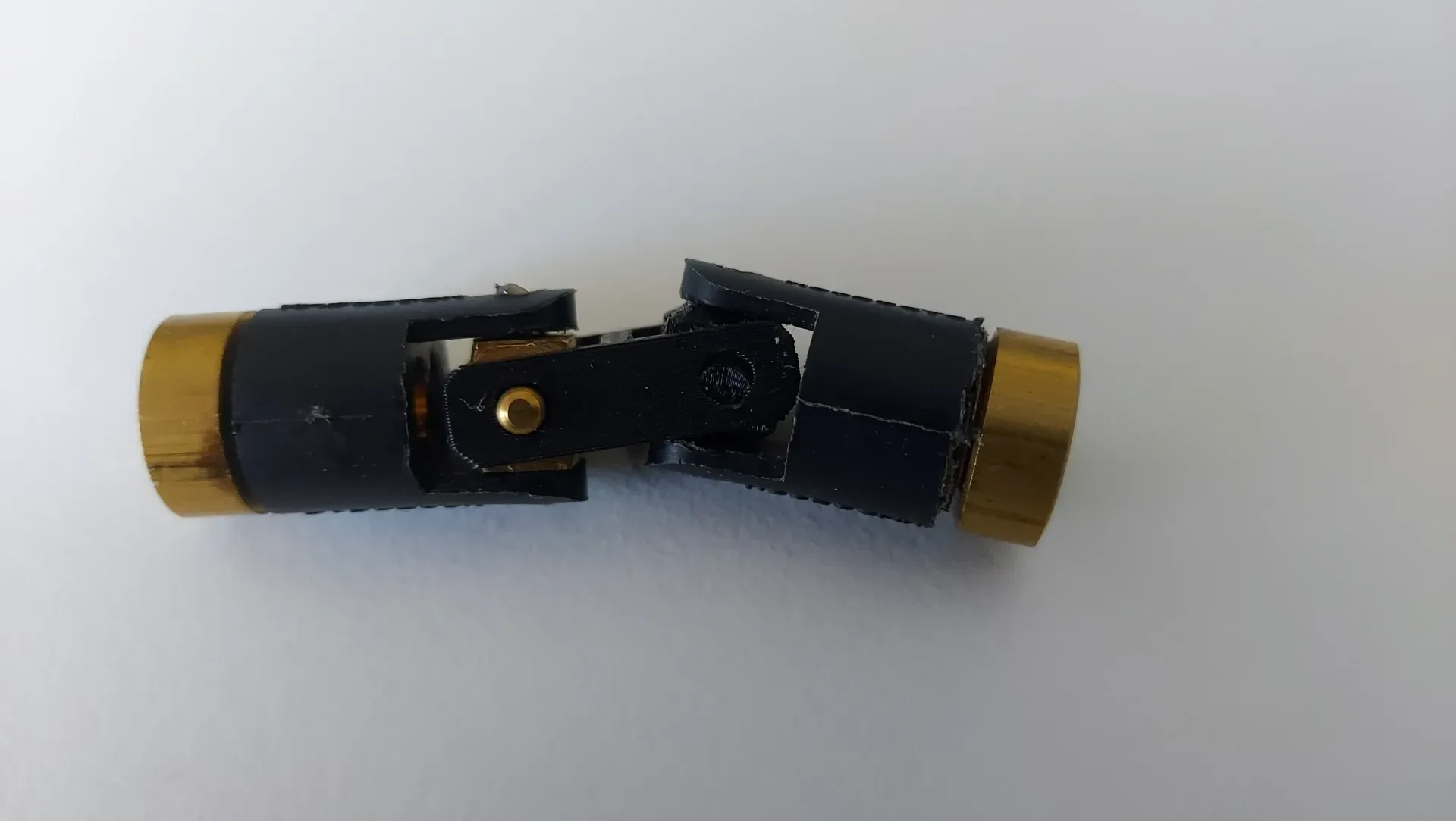

Что ж, мой буксир сделал несколько кругов у местного пруда (на самом деле небольшого озера) (см. видео), так что можно сказать, что моя конструкция доказала свою эффективность: он может печатать и преодолевать несколько сотен ярдов! Однако, поскольку это конструкция с двумя пропеллерами, один из них вращается по часовой стрелке, а другой против часовой стрелки… Хороший способ потерять пропеллер, находясь посреди пруда. Итак, вам следует приклеить пропеллеры к валам!

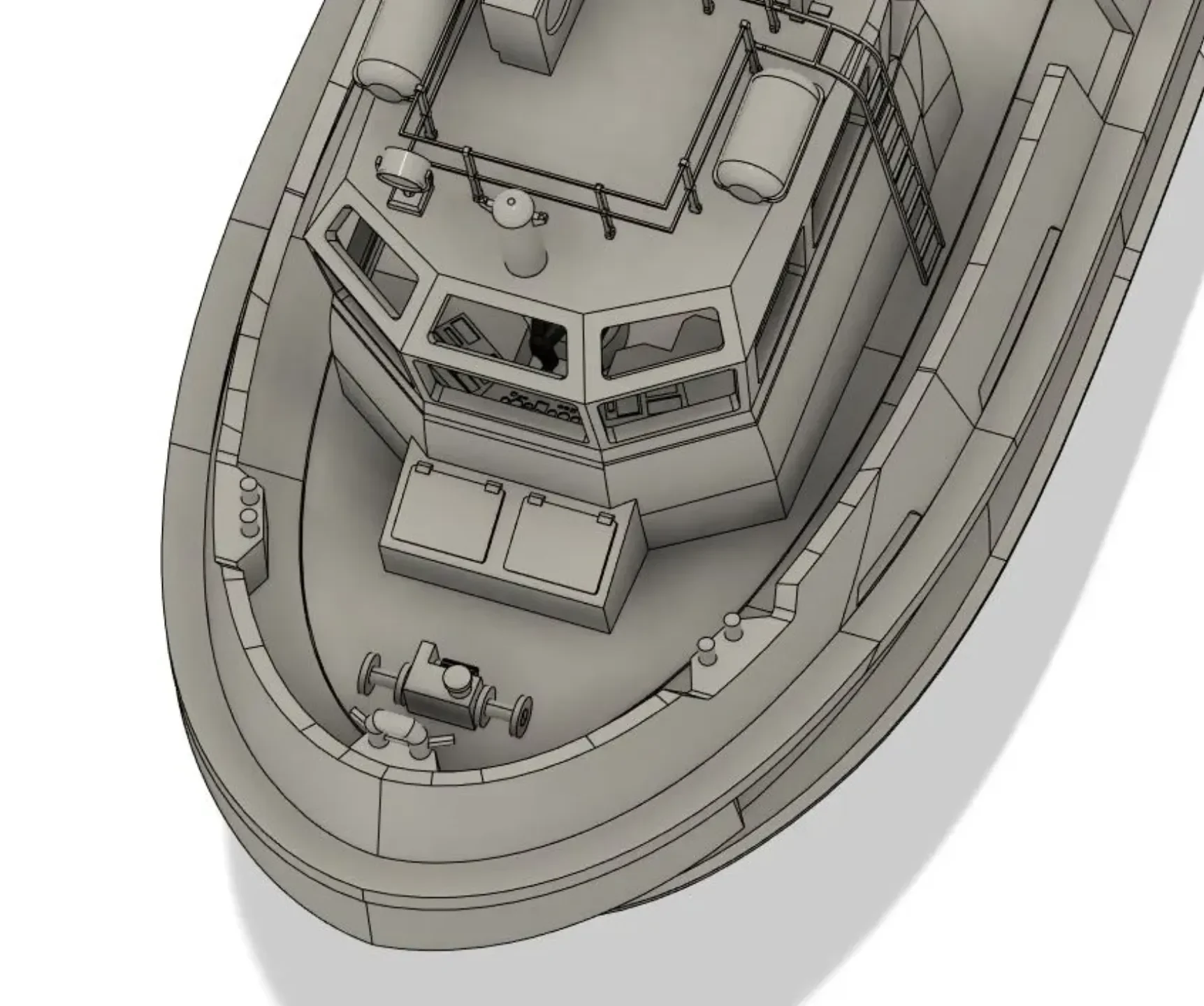

Что касается задачи Fusion 360, я думаю, что использовал программное обеспечение до некоторых пределов (что также может быть связано с моей кривой обучения). Одна неприятная вещь, которая по какой-то причине продол��ала происходить, заключалась в том, что при изменении чего-либо в дизайне это нарушало дизайн в несвязанной части. F360 будет неправильно использовать имена тел, и команды «объединить тела» или «разделить тело» не будут работать. И сделать так, чтобы 1/3 дизайна стала красной… Грррр. У меня постоянно было открыто 2 версии и приходилось исправлять новую, глядя на то, что было в предыдущей (правильной). Промойте и повторите. Знаете, с сотнями тел и десятками компонентов...
Для этого используется много PLA, а печать занимает много времени. Печать 7 частей корпуса занимает 3 дня. У меня Prusa i3 MK3S, поэтому моя пластина невелика, и мне пришлось разбить конструкцию на несколько частей.

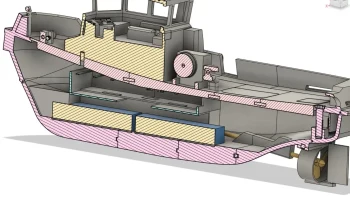

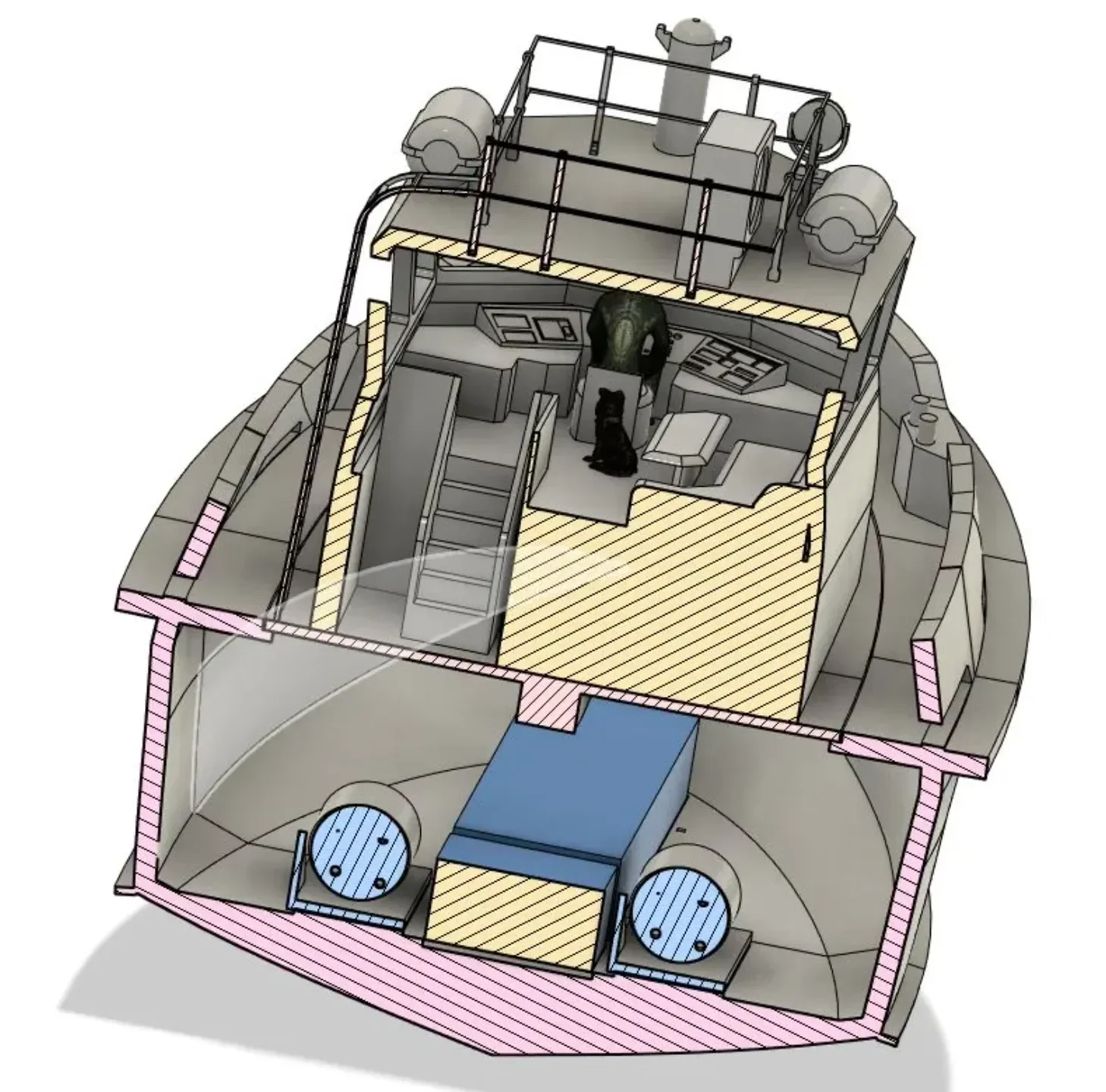

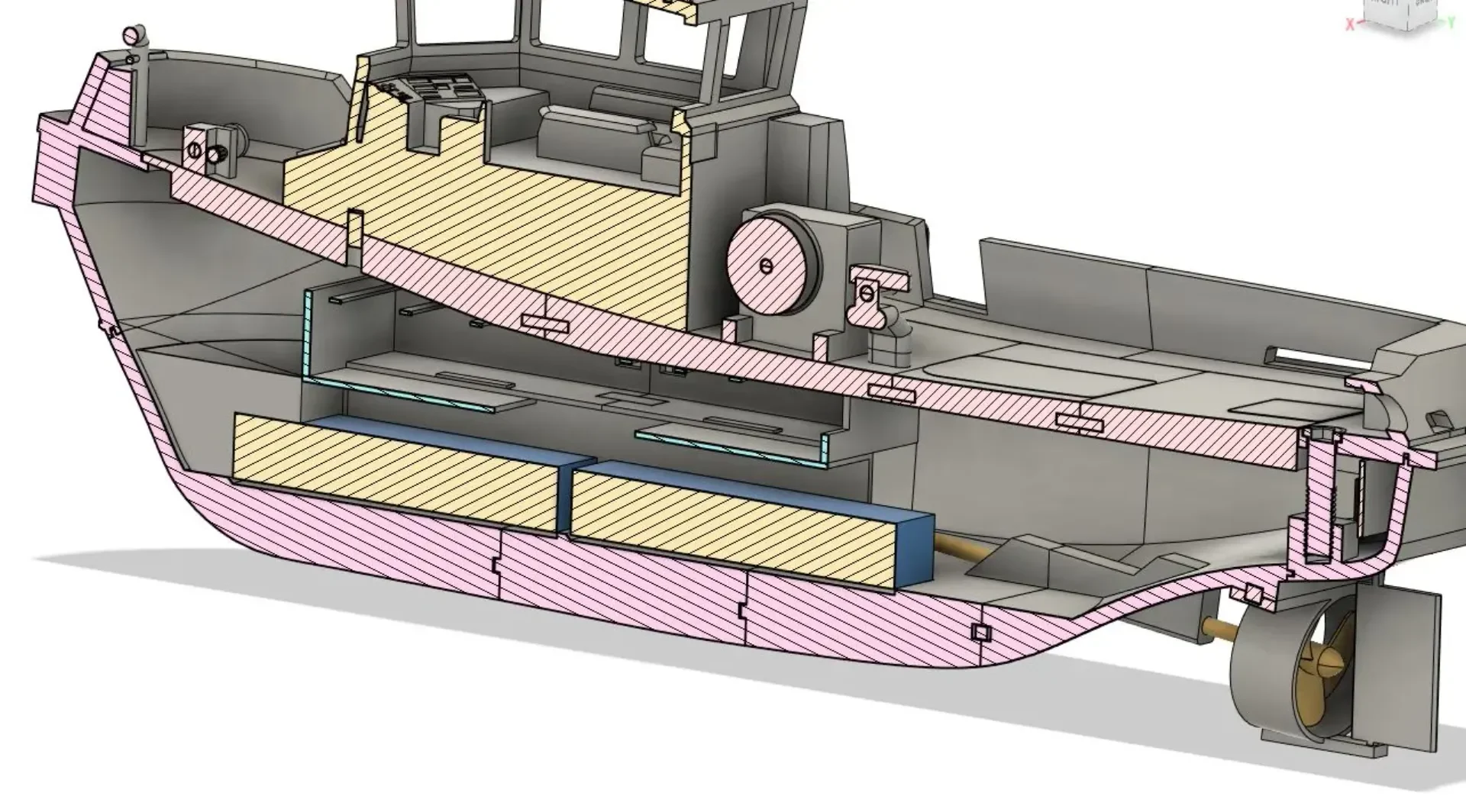

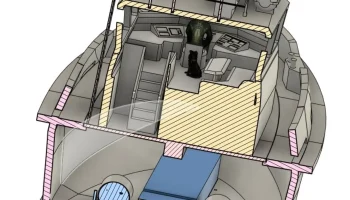

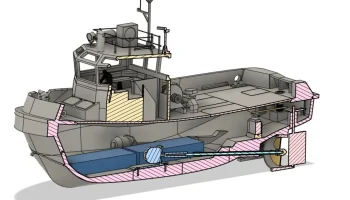

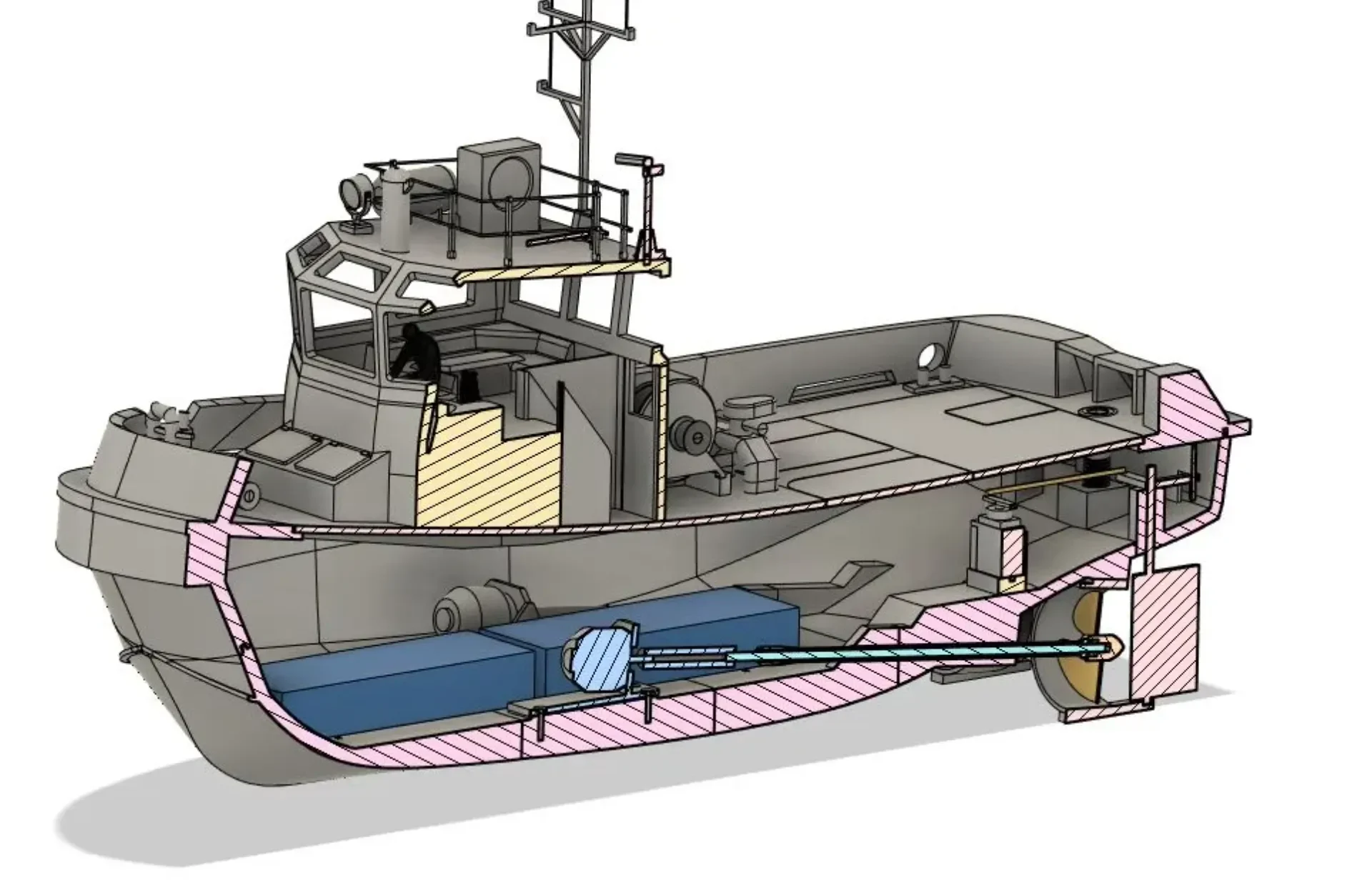

Но «Пруса» очень надежна, и у меня было очень мало переизданий из-за проблем с печатью… Большинство переизданий на самом деле были проблемами дизайна. Я также напечатал корпус в масштабе 1/3 с помощью слайсера (prusaslicer), чтобы посмотреть, как он печатается. Я узнал, что тот факт, что выступы хорошо печатаются в масштабе 1/3, не является гарантией того, что они будут хорошо печататься в полном масштабе! Если подумать, очевидно: физическое расстояние — это то, что имеет значение по сравнению с дизайном. Но поскольку это происходило внутри лодки, это не имело большого значения. Как видите, корпус довольно толстый.

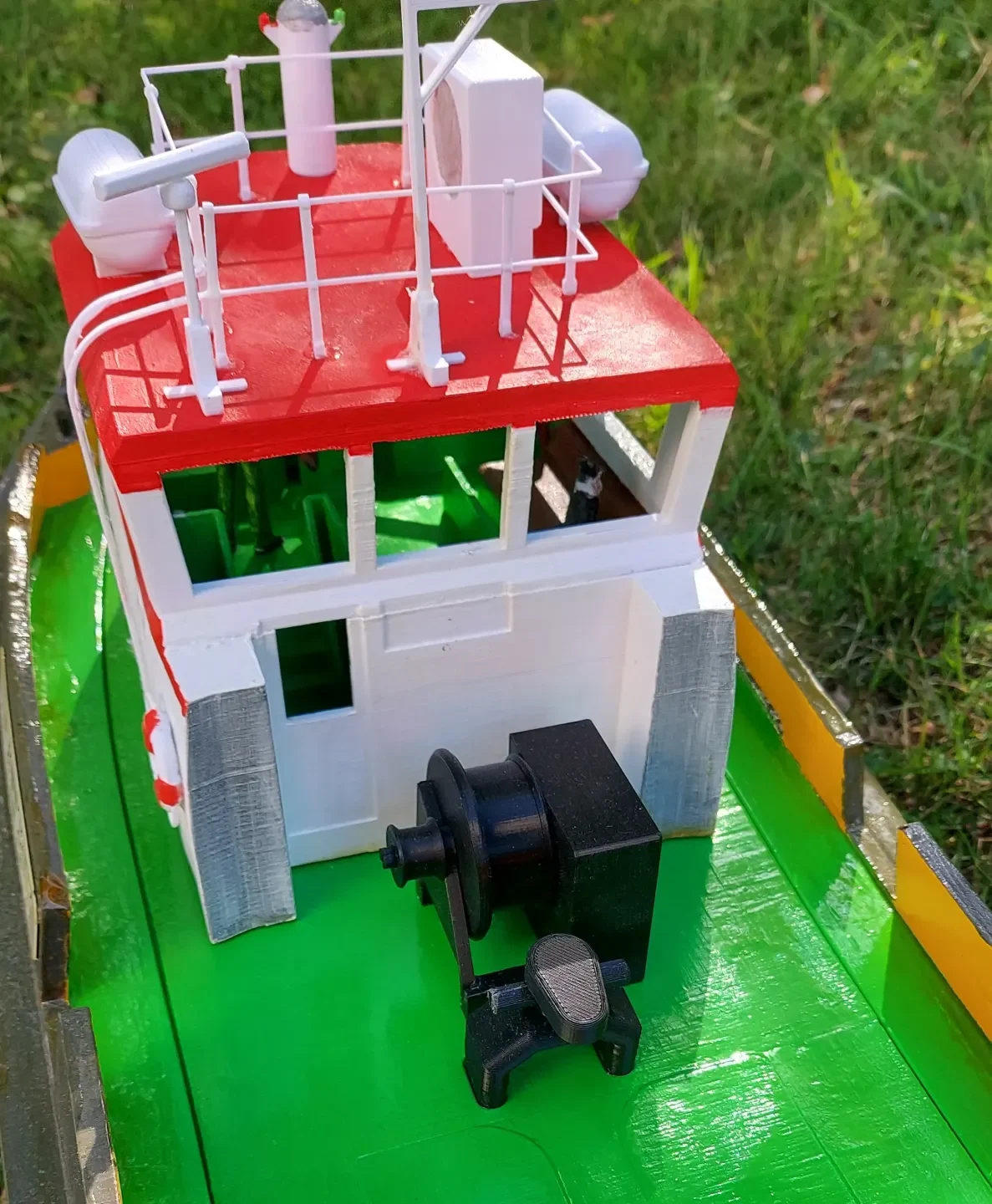

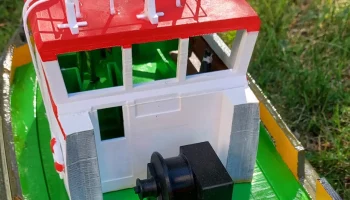

В нем 134 детали, а также несколько реквизитов, которые я получил от других дизайнеров, например, буй, якорь или два моряка, женщина-фотограф и собака!
В основном я включаю только свои части. В исключительных случаях в инструкциях по печати упоминается ссылка на оригинальный дизайн (спасибо им!). Возможно, я изменил их масштаб (чтобы соответствовать масштабу модели).

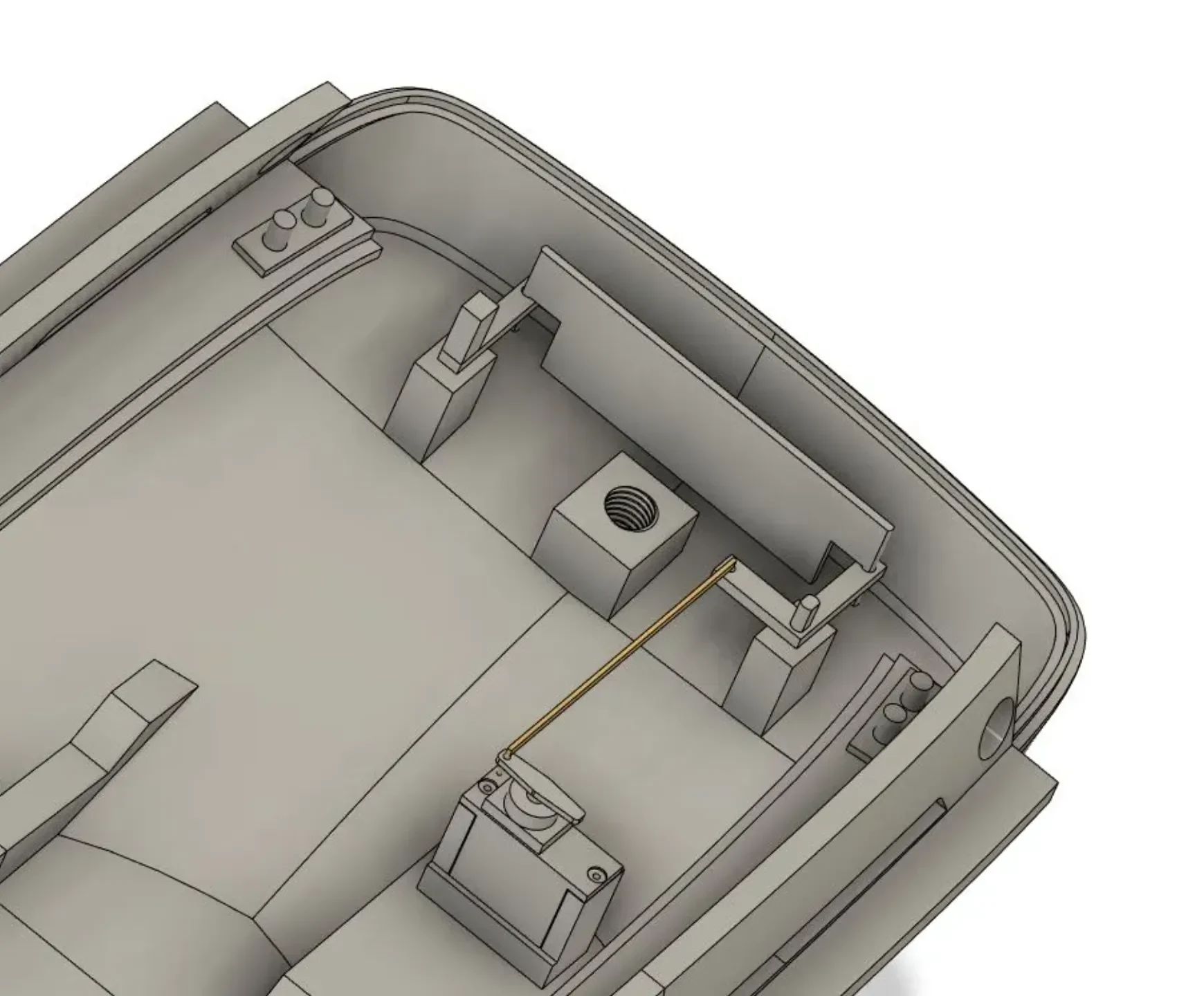

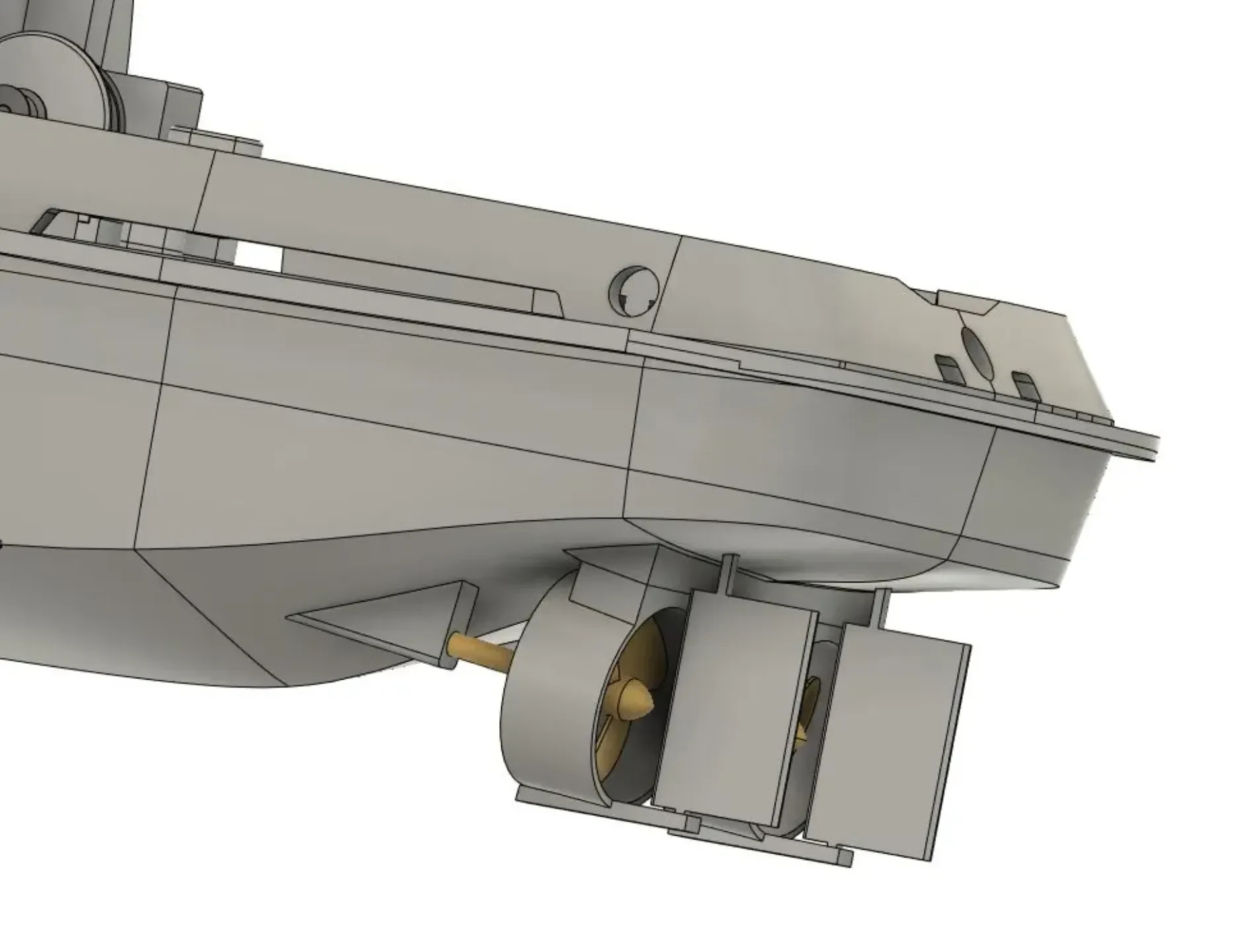

Что касается инструкций по печати, то я надеюсь, что если вы пытаетесь распечатать это, значит, у вас хороший надежный принтер и вы не новичок. НЕ используйте дешевый принтер noname!!! Некоторые вещи вам придется придумать самостоятельно! Предстоит некоторая постобработка наждачной бумагой, клеем (типа Loctite). Используйте шпаклевку для дерева, штукатурку и… покрасьте акриловой водостойкой краской. Вы заметите, что одна часть корпуса (на самом деле палуба, но с точки зрения конструкции это корпус) может быть снята и удерживается большим винтом из PLA. К этому привела конструкция двойного руля направления с одним сервоприводом, а также тот факт, что он должен был быть водонепроницаемым и блокироваться по вертикали.
Я составил своего рода спецификаци��, состоящую из одной папки на каждый компонент. Я включил PDF-файл для каждой папки с некоторыми инструкциями по печати и оценками времени печати.
я купил все
