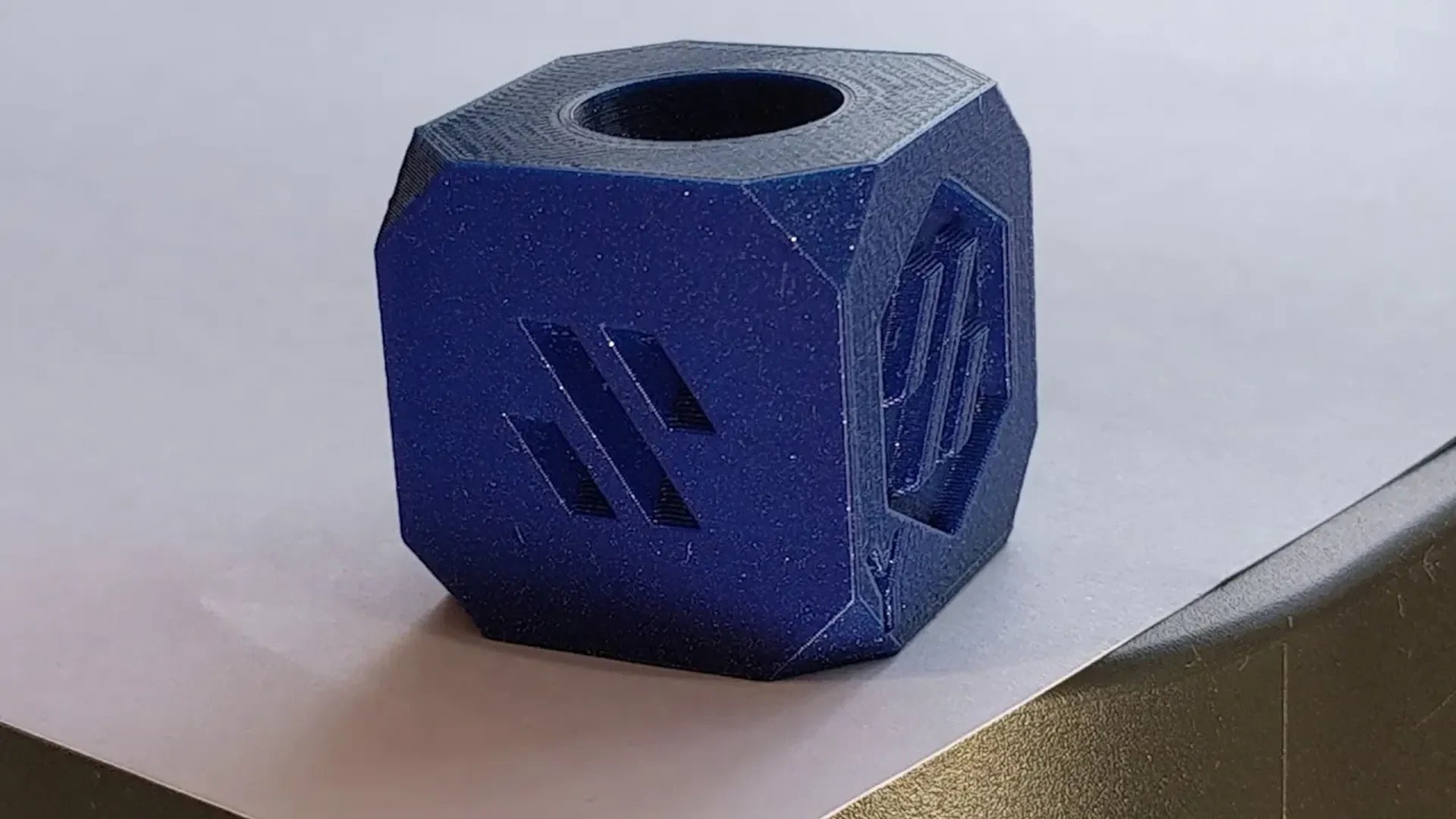

Ворон Дизайн Куб V7 (2.4R2)

Чтобы проверить размеры и выполнить соответствующую настройку, этот куб следует распечатать в том виде, в котором он есть, размером 30х30х30 мм. Это руководство поможет вам настроить принтер в соответствии с этой моделью — Руководство по настройке печати ЭндрюЭллиса.

Если вы хотите настроить свой принтер для печати деталей, изготовленных Voron Design, обязательно следуйте рекомендуемым рекомендациям по печати (их можно найти в каждом руководстве к принтеру Voron Design во введении):

ПРОЦЕСС 3D-ПЕЧАТИ: моделирование наплавлением (FDM)
МАТЕРИАЛ: АБС
ВЫСОТА СЛОЯ Рекомендуемая: 0,2 мм.
ШИРИНА ЭКСТРУЗИИ Рекомендуемая: Принудительная 0,4 мм.
ТИП ЗАПОЛНЕНИЯ: Решетка, гироид, сот, треугольник или куб.
ПРОЦЕНТ ЗАПОЛНЕНИЯ Рекомендуемый: 40%
КОЛ-ВО СТЕН Рекомендуемое: 4
Сплошные верхние и нижние слои. Рекомендуется: 5.

Использование:

проверьте размеры 30х30х30 мм
проверьте свесы логотипов Voron по бокам
проверить мост изнутри
проверьте установку верхнего подшипника 625 2RS
пробная посадка нижнего подшипника F695 2RS
проверить наличие звона осей на противоположных сторонах символов X и Y
настроиться соответственно

ЭТО НЕ МОЙ ДИЗАЙН — он создан компанией Voron Design по лицензии GNU v3.0.
Более подробную информацию об этой тестовой печати можно получить на странице Voron на GitHub. https://github.com/VoronDesign/Voron-2
