Silhouette Cameo 4 - Адаптер для держателя лезвия Roland

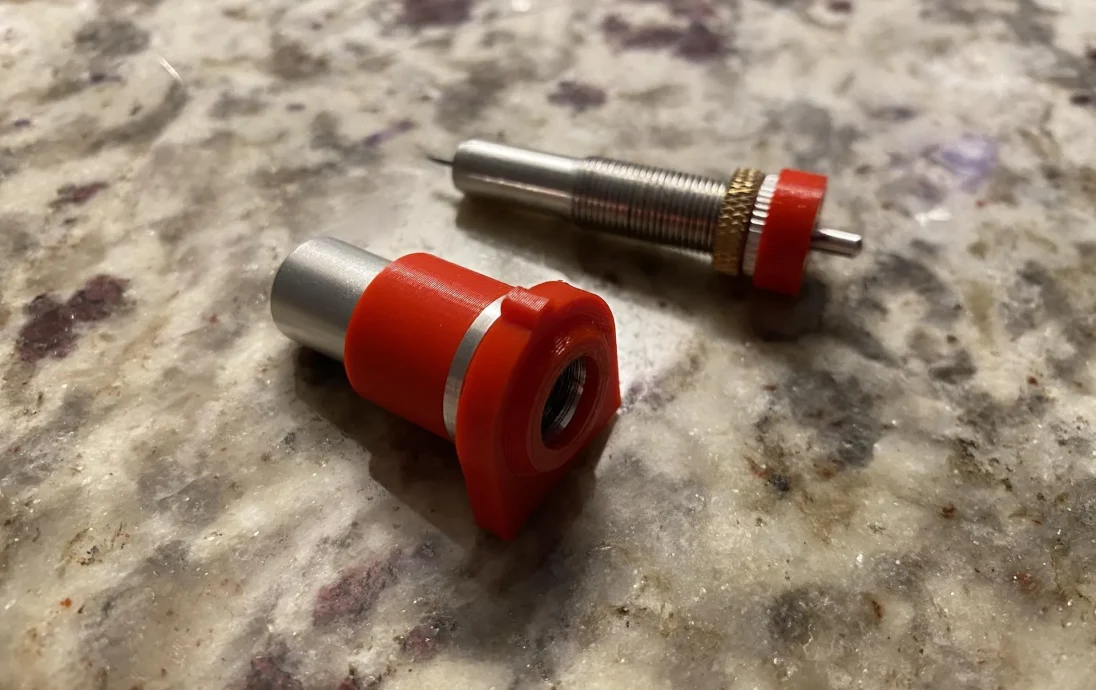

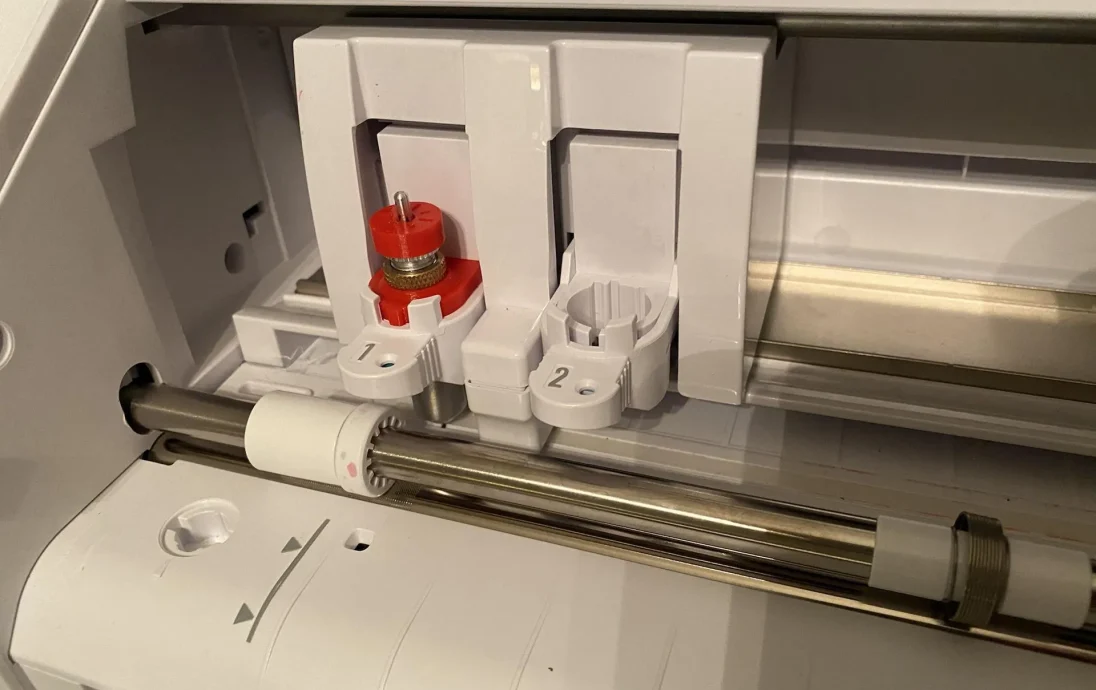

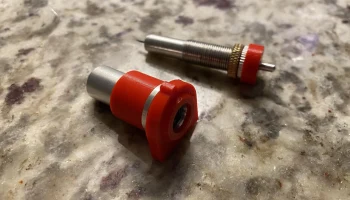

Это адаптер, который позволит использовать держатель лезвия Roland в Silhouette Cameo 4. Эти лезвия легко заменить, и они намного дешевле, чем использование новых лезвий Silhouette с храповым механизмом. Совместимый держатель лезвий Roland можно найти здесь: https://www.amazon.com/dp/B07PF7W5VD?ref=ppx_yo2ov_dt_b_fed_asin_title.

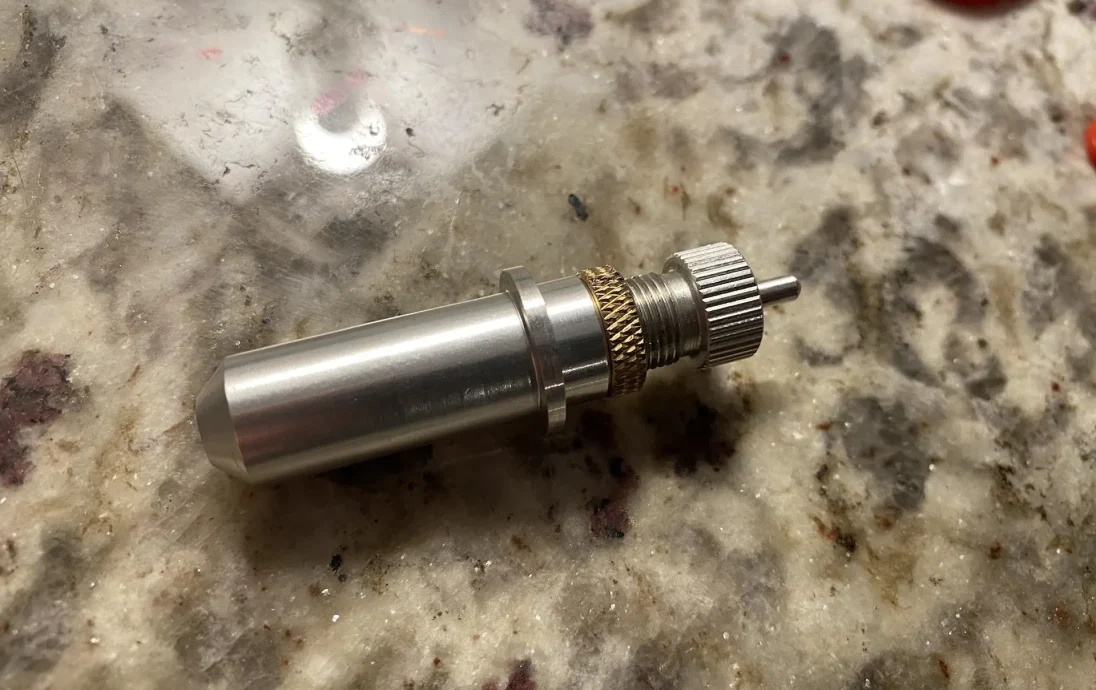

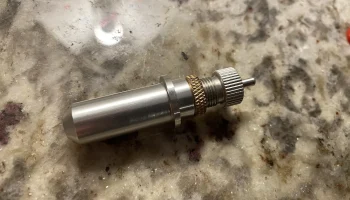

Для работы адаптера необходимо внести одну небольшую модификацию, но это очень быстро и легко. Как видите, внешний диаметр фланца держателя лезвия ��оставляет 15,8 мм — это должно быть не более 15,5 мм. Просто вставьте его в патрон дрели (это должен быть обычный патрон диаметром 1/2 дюйма, и я обернул его листом бумаги, чтобы защитить его от кулачков). С помощью напильника или куска наждачной бумаги просто обточите его до нужного размера. Это не обязательно должно быть точно — всего 15,5 мм или меньше. На это у меня ушло меньше минуты!

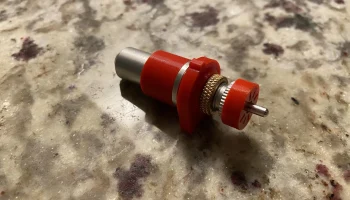

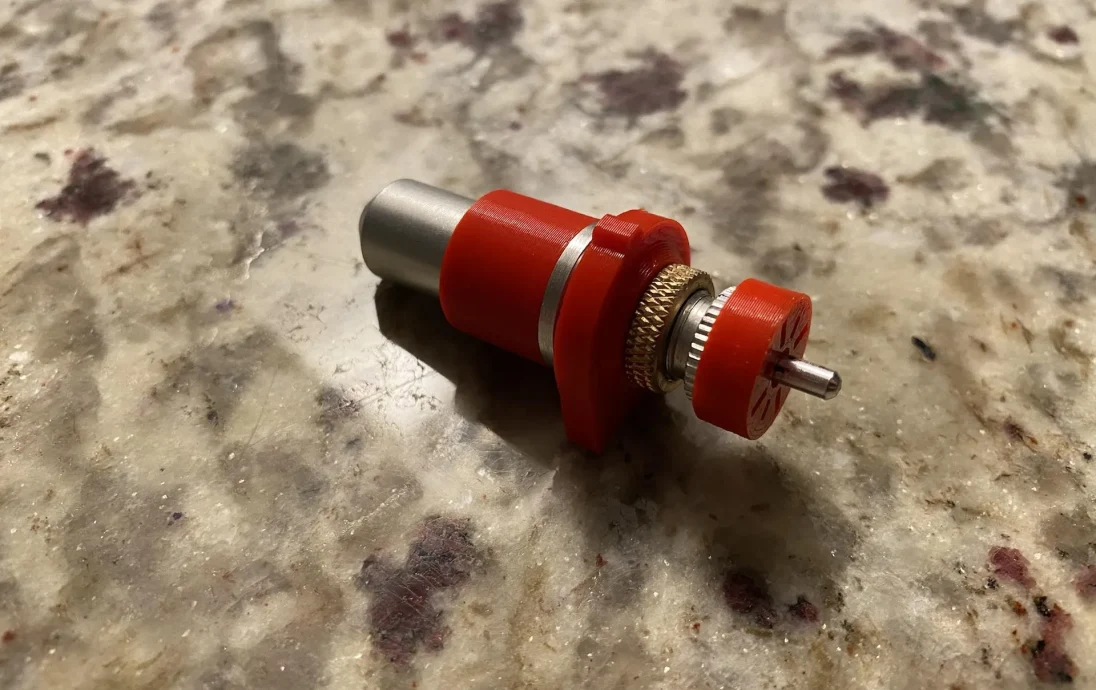

Ручки, которые я разработал, не обязательно использовать, но я сделал их для удобства регулировки лезвия. Шаг резьбы, который я измерил на держателе лезвия, составляет 0,75 мм, поэтому каждая отметка на колпачке составляет всего лишь 1/10 мм.

Я также разработал крышку, которая позволяет защитить лезвие, если вам нужно снять и сохранить держатель лезвия при использовании другого типа лезвия.

Редактировать: я добавил обновленные файлы STL для своего дизайна MK2. Поскольку первоначальная конструкция была осн��вана на лезвии с храповым механизмом, которое рассчитано на глубину лезвия до 1 мм, когда лезвие Roland было выдвинуто для более глубоких материалов (например, пенопласта 2 мм), лезвие тянуло материал, прежде чем сделать разрез. Лезвие Roland с углом наклона 60 градусов теоретически имеет максимальную глубину реза 1,73 мм, поэтому я пошел дальше и переместил держатель лезвия на 1 мм вверх в своей конструкции, чтобы получить дополнительный зазор. Это должно решить проблему, возникающую при удлинении лезвия более ��ем на 1 мм.
