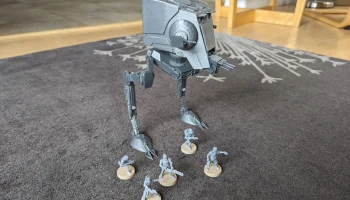

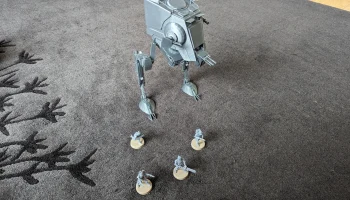

Posable Jointed Star Wars ATST (14 суставов)

Я хотел сделать шарнирную модель для конкурса «Распечатки». У Jace1969 (у которого масса отличных моделей SW) была эта модель ATST, но это была надежная модель, поэтому я нарезал ее кубиками и добавил 14 суставов, чтобы превратить ее в подвижную конструкцию.

Я старался избегать каких-либо креплений, но у меня возникли проблемы с тем, чтобы два нижних шарнира были достаточно жесткими, чтобы выдержать вес, поэтому в конечном итоге использовались 4 болта M3, а это размер, который, как я полагал, у большинства из нас будет при себе. (Если вам что-то нужно, это должно сработать.)

Во всех соединениях используются втулки из ТПУ для облегчения сборки, а затем добавляется трение, чтобы соединения не скользили после установки. Суставы должны быть достаточно жесткими, чтобы вы могли просто позировать и удерживаться в этом положении.

Печать несколько сложна, учитывая детали. Я предоставил все файлы своего проекта всем, кто хочет увидеть, что я сделал. Я использовал свою prusa mark 4 и органические опоры и был очень доволен тем, насколько легко все было очистить. Лезвие бритвы, плоскогубцы и немного терпения дали отличный результат.

Для тех, кто заметил: я знаю, что клоны не поддерживают ATST, но у моих детей нет штурмовиков.

Список печати:

НОАК:
Тело.stl
Gun_Front.stl
Gun_Left.stl
Gun_Right.stl
Глава.stl
Left_Foot.stl
Left_Leg_A.stl
Left_Leg_B.stl
Left_Leg_C.stl
Left_Thigh.stl
Right_Foot.stl
Right_Leg_A.stl
Right_Leg_B.stl
Right_Leg_C.stl
Right_Thigh.stl

ТПУ:
Right_Knee_Cap.stl
Left_Knee_Cap.stl
Втулка_Ankle.stl
Втулка_Front_Gun.stl
Втулка_Leg.stl
Втулка_Neck.stl
Втулка_Side_Gun.stl
Втулка_Thigh.stl

Примечание. Наколенники можно напечатать из PLA или TPU. Возможно, вам удастся сделать все втулки, кроме грифа, из PLA, но я это не проверял.
