Параметрический штабелируемый кабельный органайзер/намотч...
Нестабильный исходный файл fusion360
Похоже, недавнее обновление F360 сломало файл модели. Поскольку это не первый раз, я вообще исключаю Fusion360 из своего рабочего процесса. Я изучаю FreeCAD и попытаюсь перепроектировать устройство для намотки кабеля с помощью этого программного обеспечения.
Надеюсь, я закончу в феврале 2025 года. Мне очень жаль за неудобства, но я думаю, что это изменение к лучшему. FreeCAD — это программное обеспечение с открытым исходным кодом, и оно заслуживает большего, чем очень ограниченное (даже для хобби) и нестабильное программное обеспечение fusion360.
18 января 2026 г. — вышла версия 7.4!
Исправлена ошибка, из-за которой выпуклость выступала слишком сильно, в результате чего стена была слишком тонкой для печати (по сути, это регресс предложения @CueBall909).
В поисках идеального устройства для намотки к��беля и органайзера я не нашел того, что хотел. Итак, вот полностью параметрическая печать на месте.

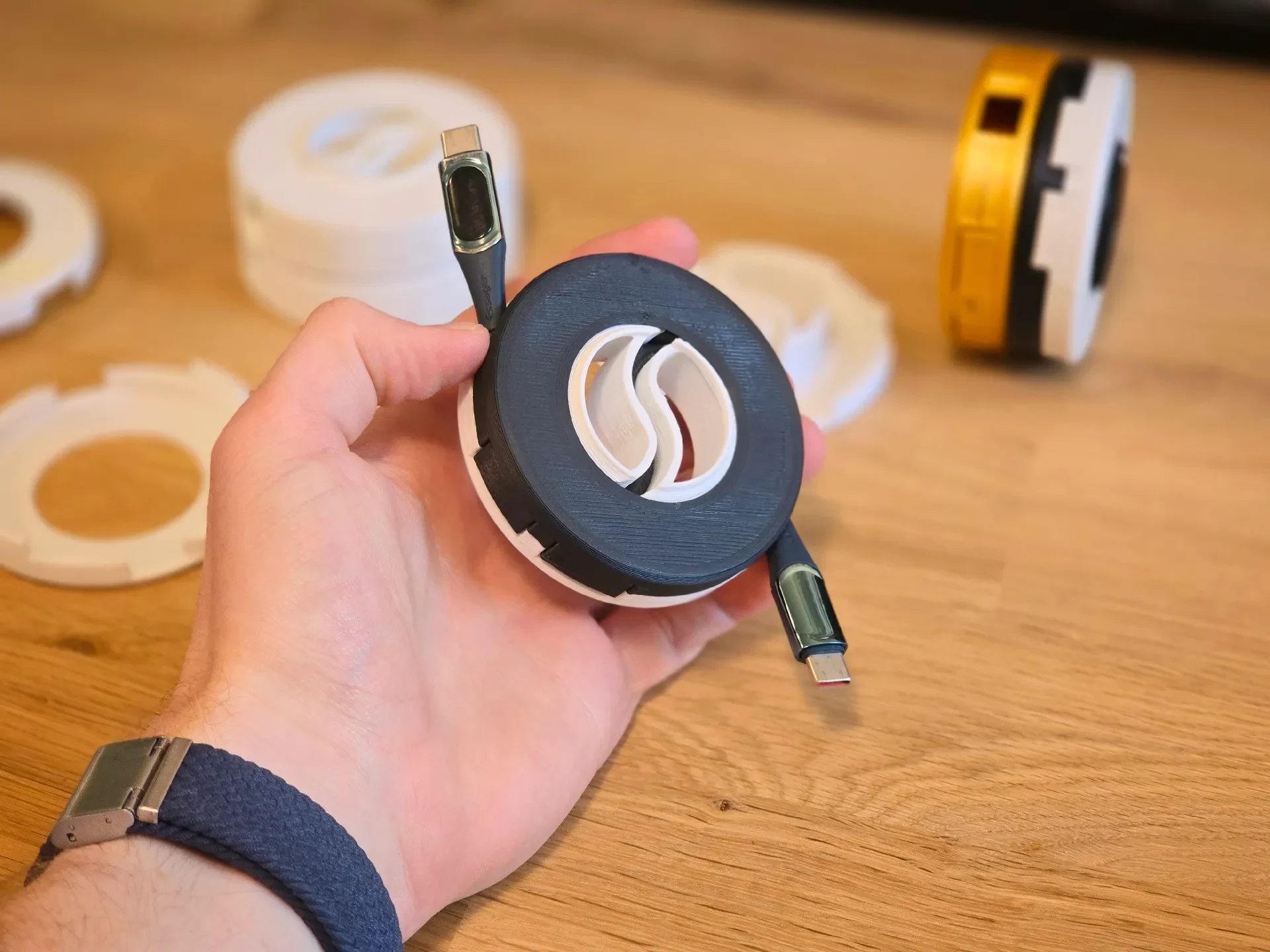

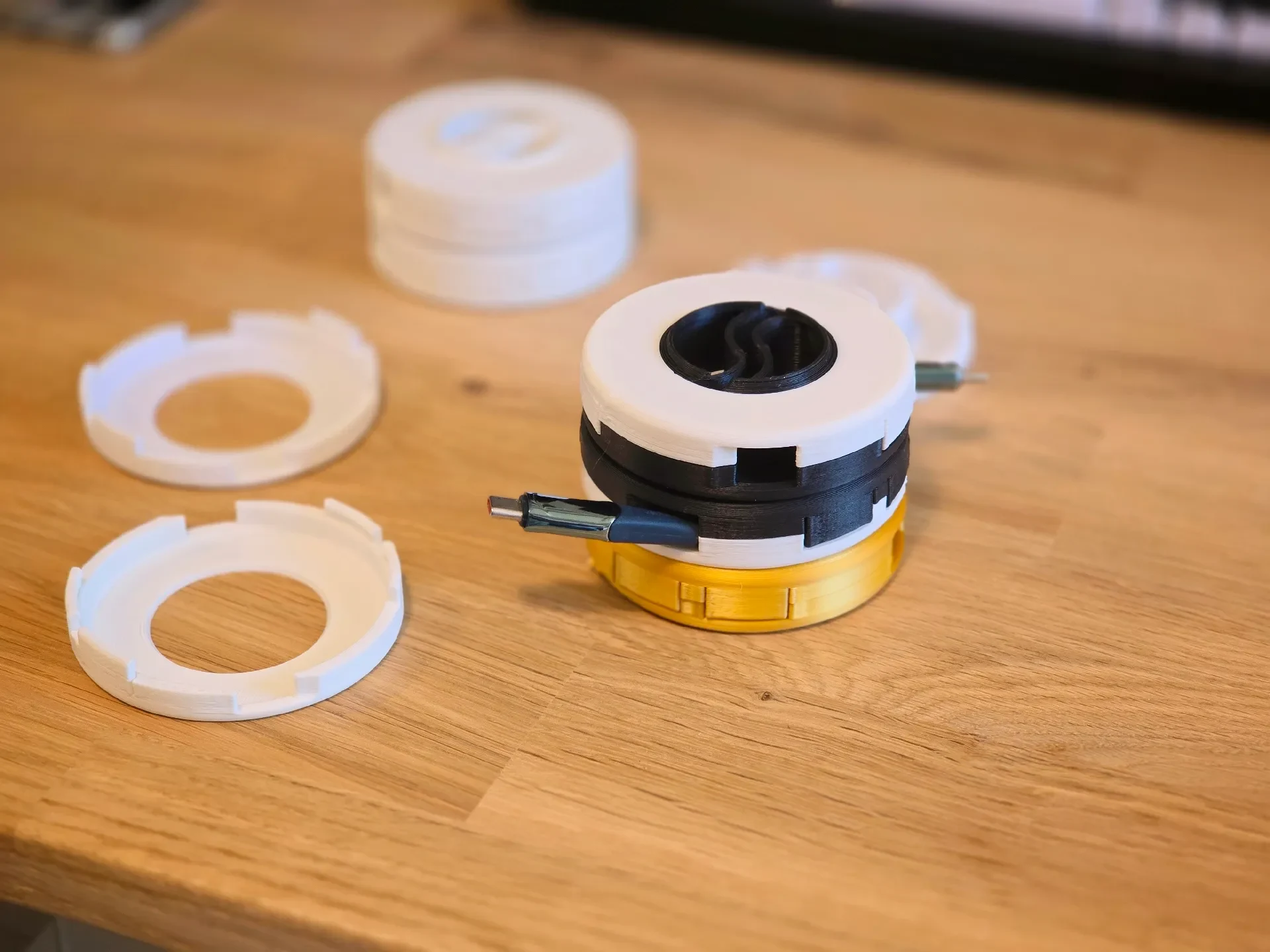

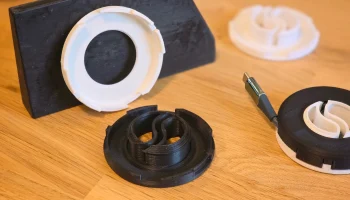

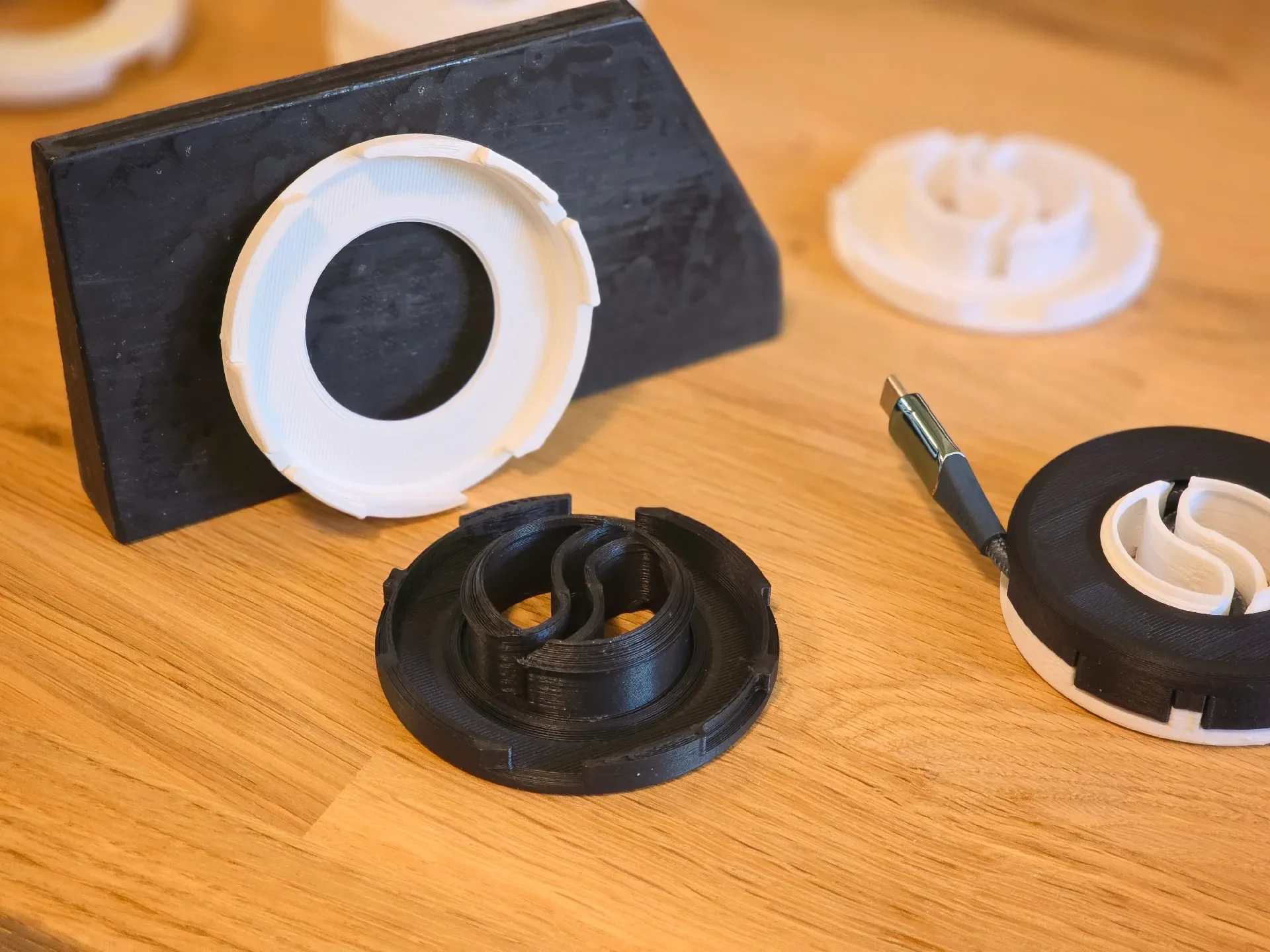

Он оснащен заводным механизмом, напечатанным на месте, как и обновленная модель, и закрывается на защелку. Благодаря штабелируемой конструкции вы можете сложить столько кабельных органайзеров, сколько захотите. Модель вращается вокруг длины кабеля, который вы хотите намотать: если вы решите открыть параметрический файл, вы увидите, что мож��те напрямую ввести целевую длину, и модель отрегулирует свою высоту, чтобы можно было вместить ваш кабель.

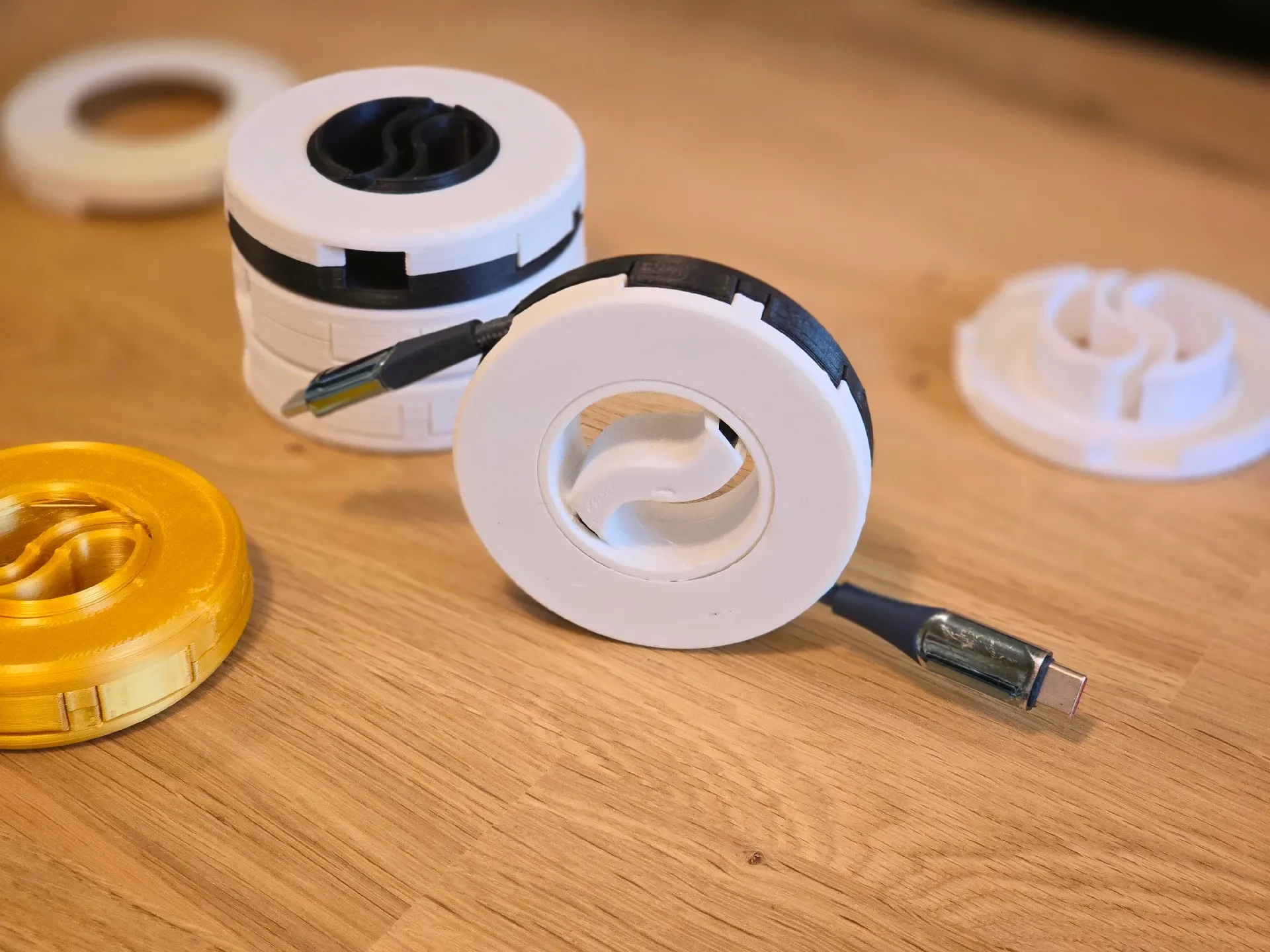

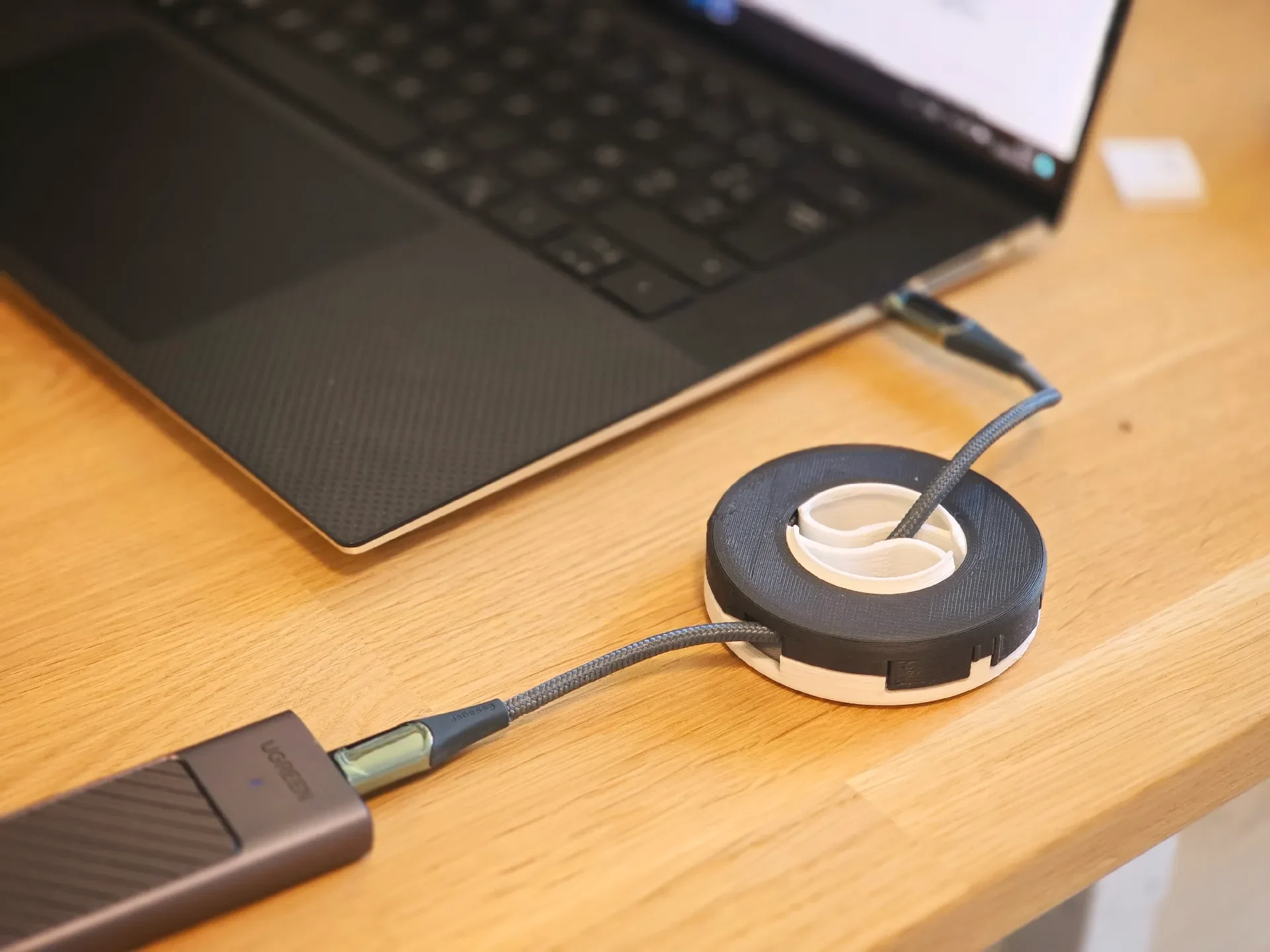

Рисунок 1.а

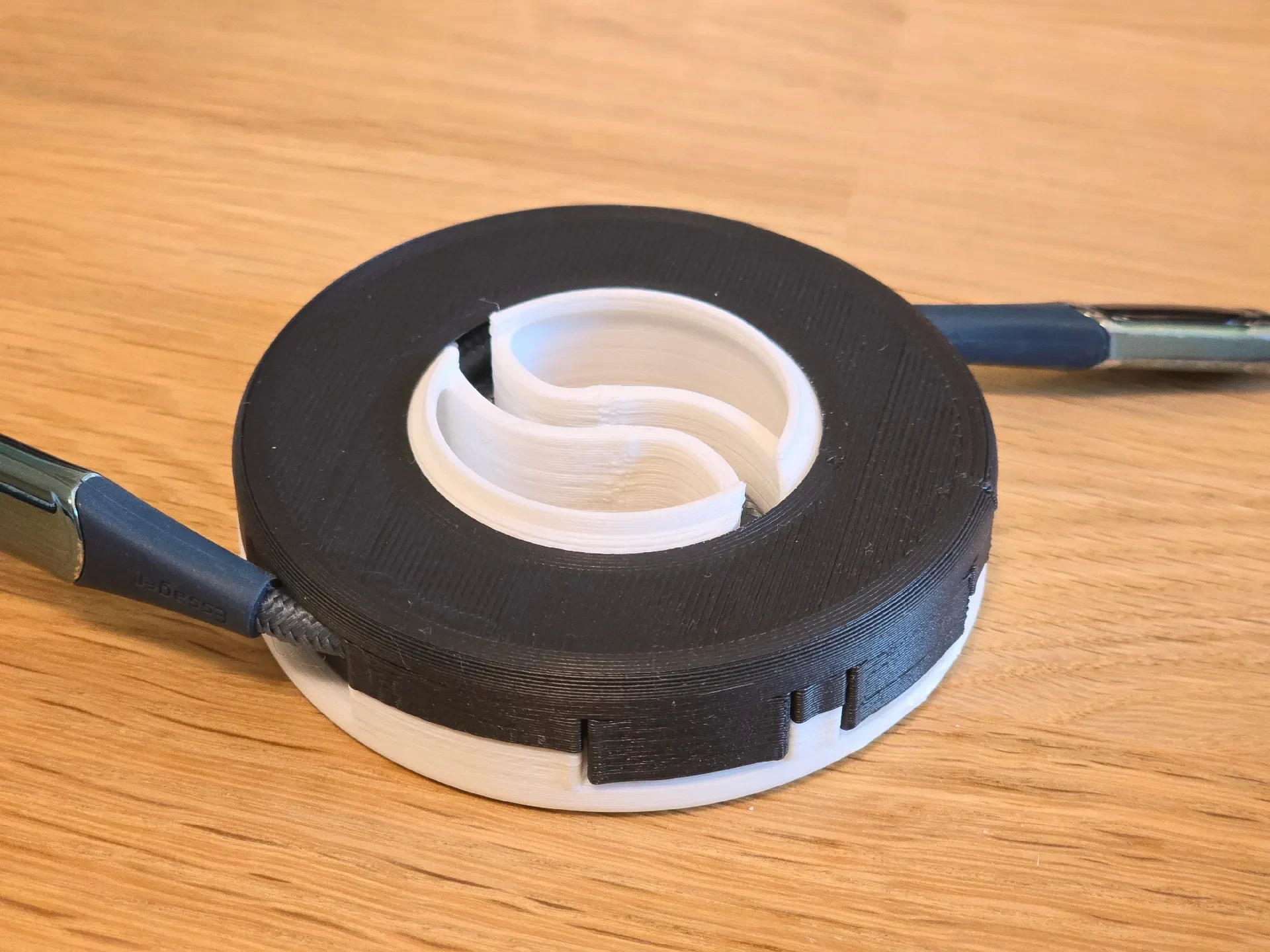

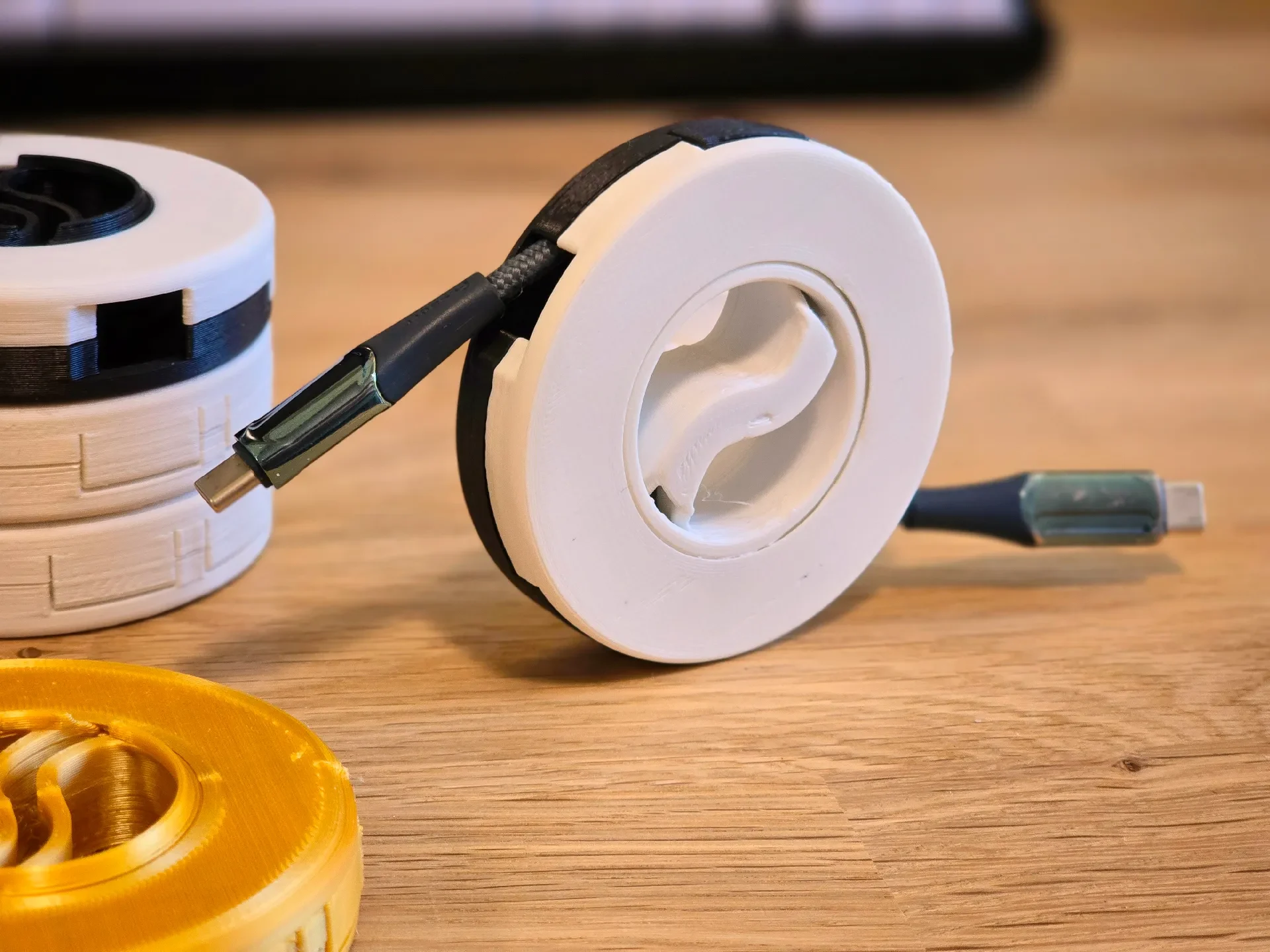

Рисунок 1.б
Все это можно распечатать за один раз без поддержки. На моем принтере это заняло 1 час 50 минут при высоте слоя 0,2 мм.
Таблица содержания
Различные размеры модели
Параметры модели
Подход к моделированию
Различные режимы вождения
Дизайнерские решения
Возможность стека
Почему это не единственный выбор?
Анализ разреза сечения
Заводной механизм
Механизм закрытия
Почему стена такая толстая?
Изменение силы, необходимой для закрытия/открытия намоточного устройства
Предварительно натянутые зажимы
Конструкция намотки
Односторонняя обмотка
Минимальное напряжение кабеля
Кабельный фиксатор
Расчет длины кабеля
Объемы
Проблема с громкостью кабеля
Окончательные формулы
История версий
Различные размеры модели
Для скачивания доступны 3 размера. Если вам нужен еще один, смело загрузите файл FreeCAD и измените параметры (дополнительную информацию см. в разделе «Параметры модели»).
Маленький
Длина кабеля: 1,5 м (5 футов)
Толщина кабеля: 4 мм
Средний
Длина кабеля: 2,5 м (8 футов)
Толщина кабеля: 4 мм
Большой
Длина кабеля: 3 м (10 футов)
Толщина кабеля: 5 мм
Параметры модели
Модель fusion360 доступна и параметрична: вы можете создать устройство для намотки кабеля, соответствующее вашим потребностям. Вот список основных параметров, с которыми вы можете играть.
Базовый раздел
Имя
Значение
Единица
Комментарий
Длина кабеля
1500
мм
Длина кабеля, который вы хотите намотать
Толщина кабеля
4
мм
Диаметр сечения вашего кабеля. Это влияет на волнистый узор центральной части и размер отверстий в нижней и верхней части.
ClipBuldgeOffset
0,6
мм
Насколько далеко выступает выступ зажима. Теперь это основной параметр для регулировки силы закрытия. Дополнительную информацию см. в разделе «Проектные решения>Механизм закрытия».
Включить стекируемость
Ложь
Включить ли стекируемость модели. См. раздел «Стекируемость». Почему это не единственный выбор? раздел.
Кабельная секция
Имя
Значение
Единица
Комментарий
Коэффициент заполнения
0,6
См. раздел «Проблема с громкостью кабеля» ниже, чтобы понять, откуда взялось это число.
Раздел «Клип модели»
Имя
Значение
Единица
Комментарий
КлипсыУгловыеДлина
30,0
град
Угловой размер каждого зажима.
FirstClipAngularPosition
46,0
град
Угловое положение зажима относительно отверстия.
Поля отверстия
1.0
град
Угловой запас по бокам зажимов.
РасстояниеОтОтверстияДно
0,3
мм
Расстояние от нижней части отверстия зажима до нижней части зажима.
Высота
10
мм
Высота клипа.
InBetweenМаржа
0,2
мм
Граница между внутренней поверхностью зажима и внешней поверхностью отверстия зажима.
ИнформативныйНаименьшая толщина стены
0,7
мм
(Не параметр). Информация
