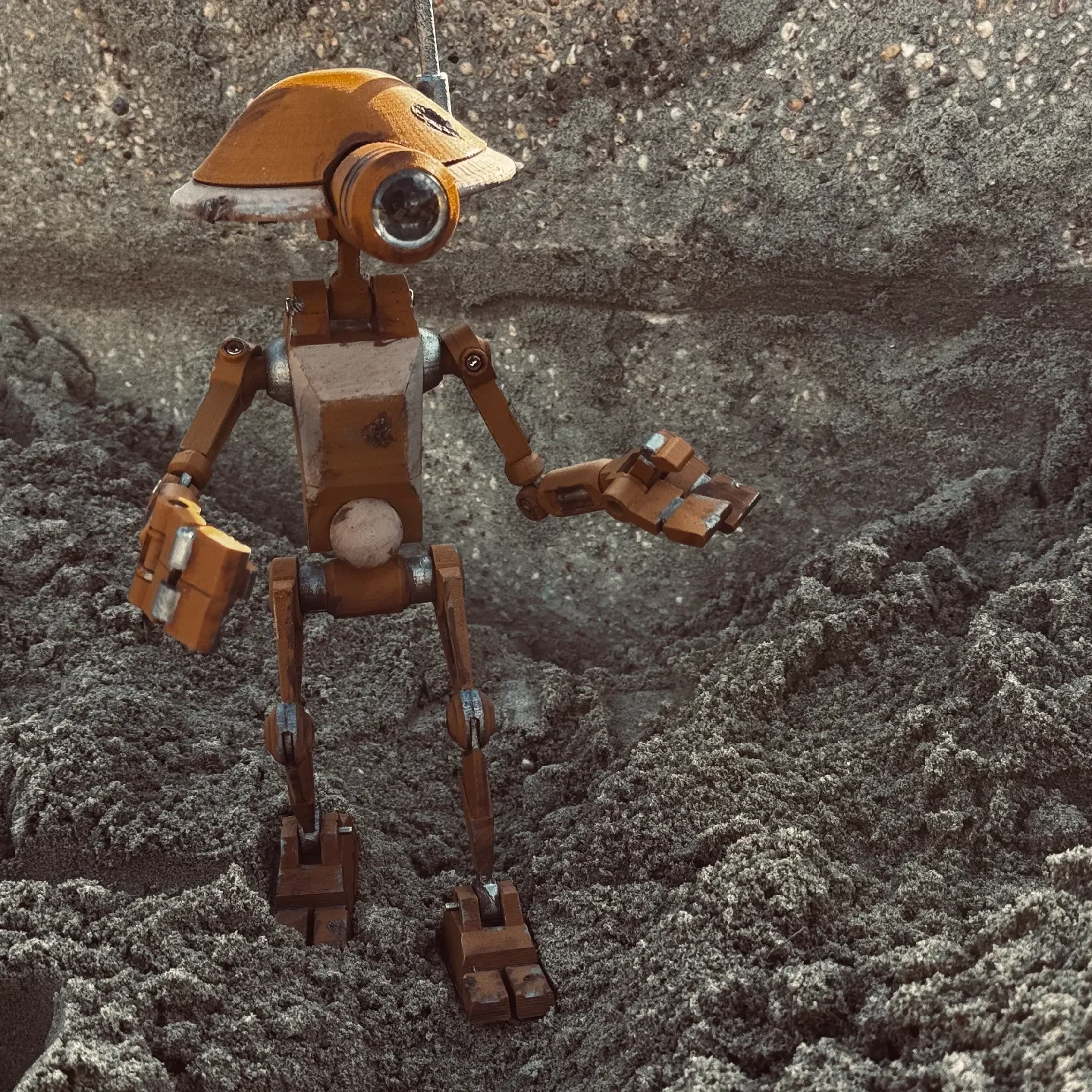

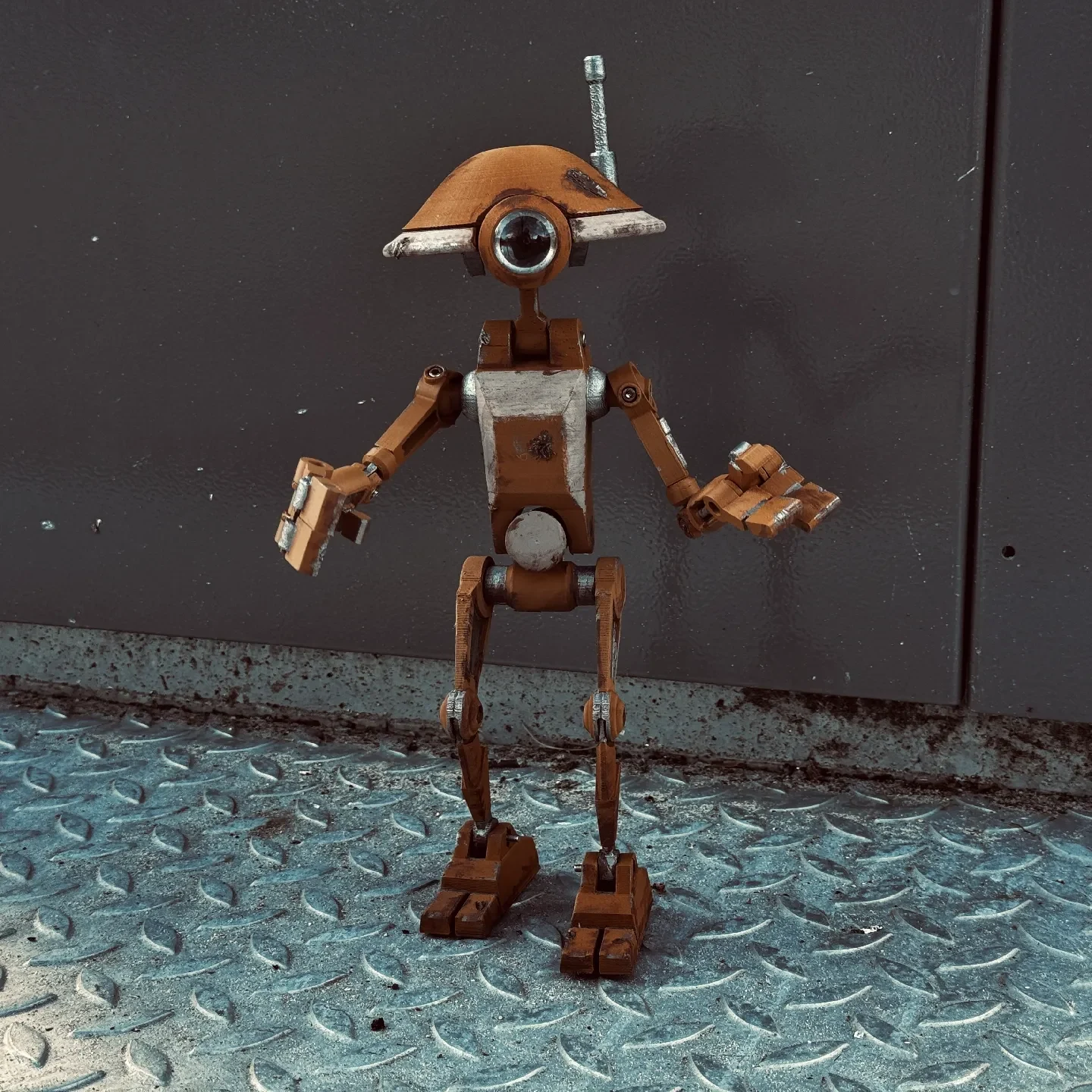

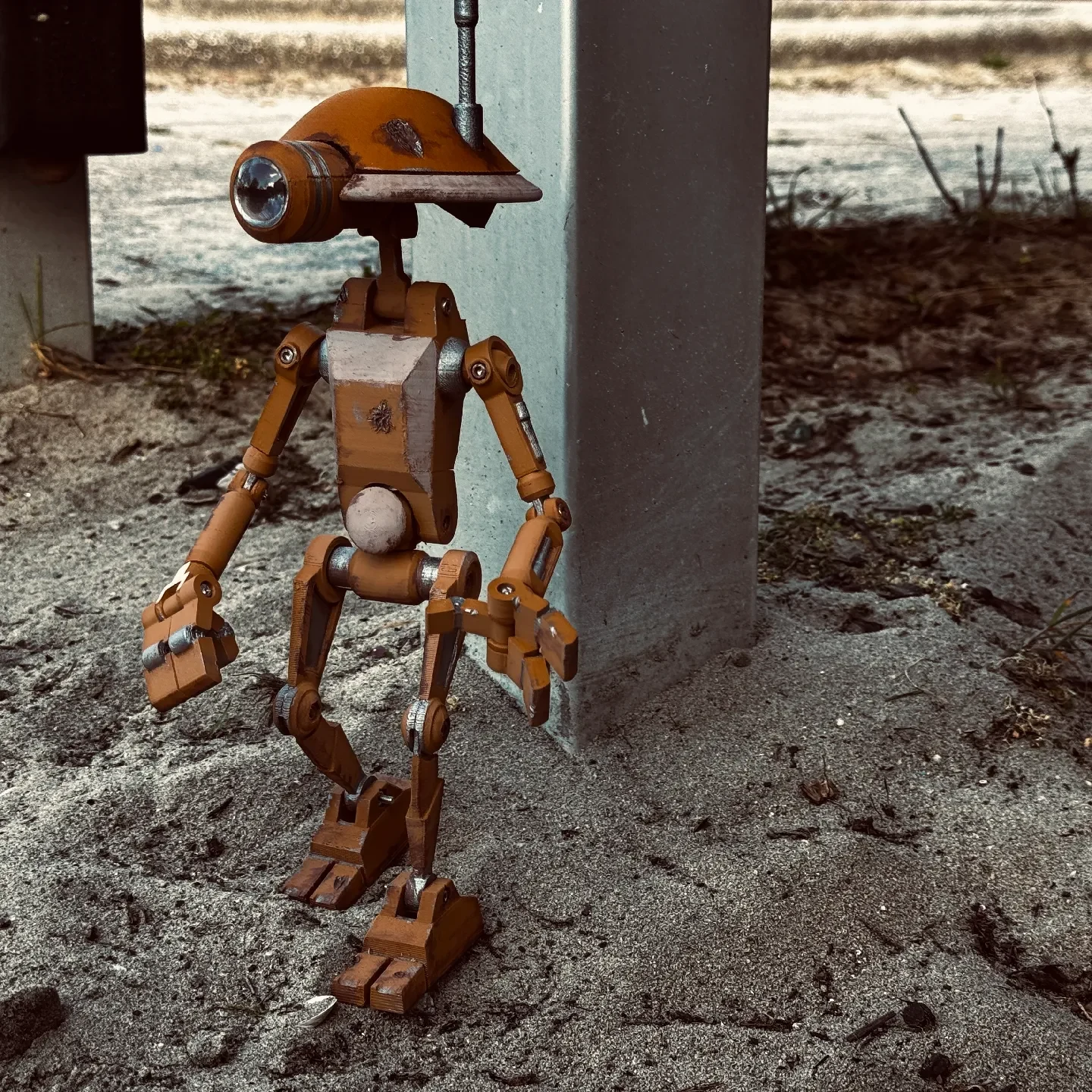

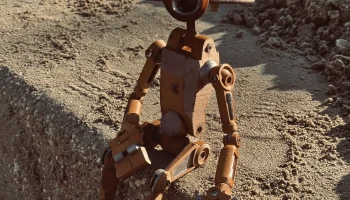

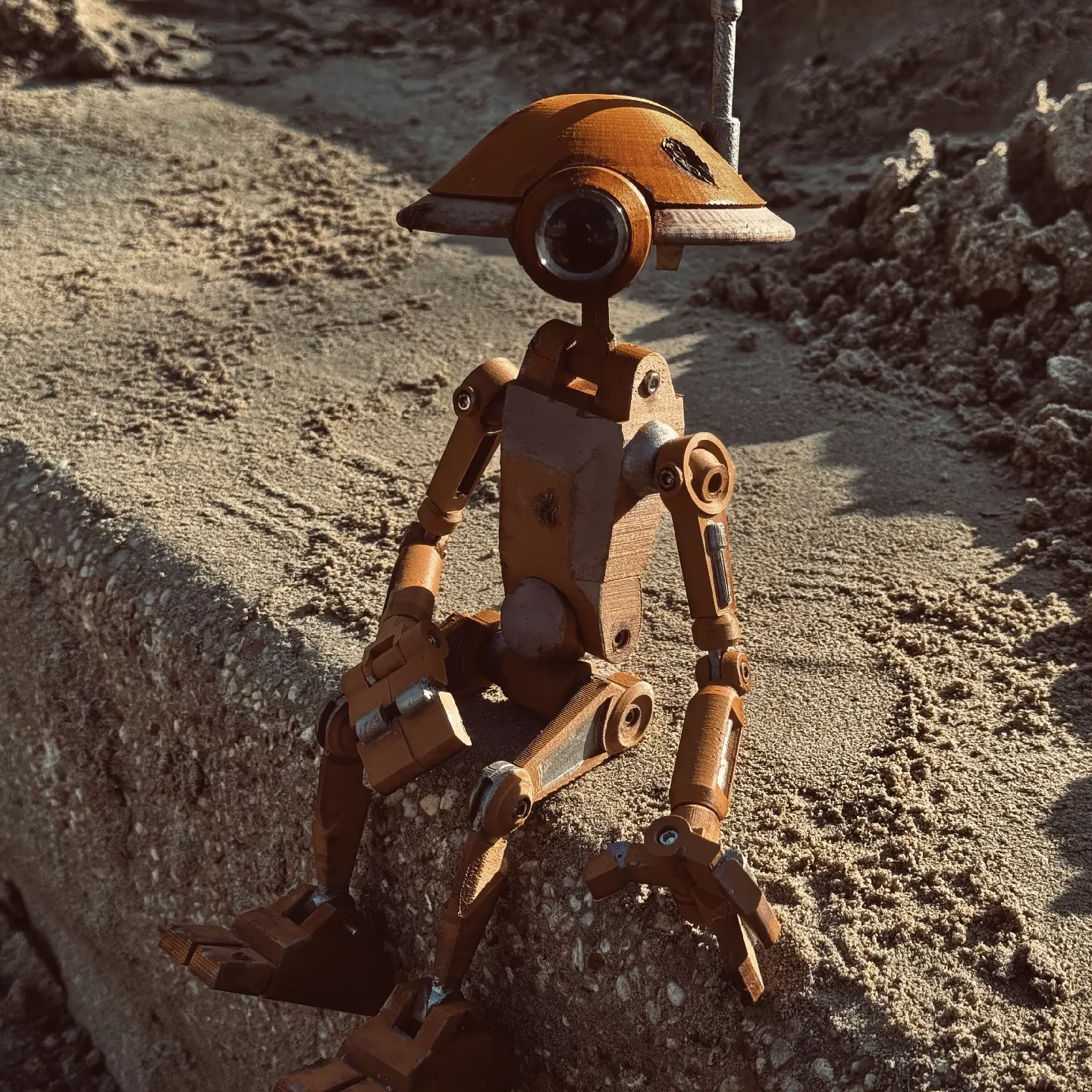

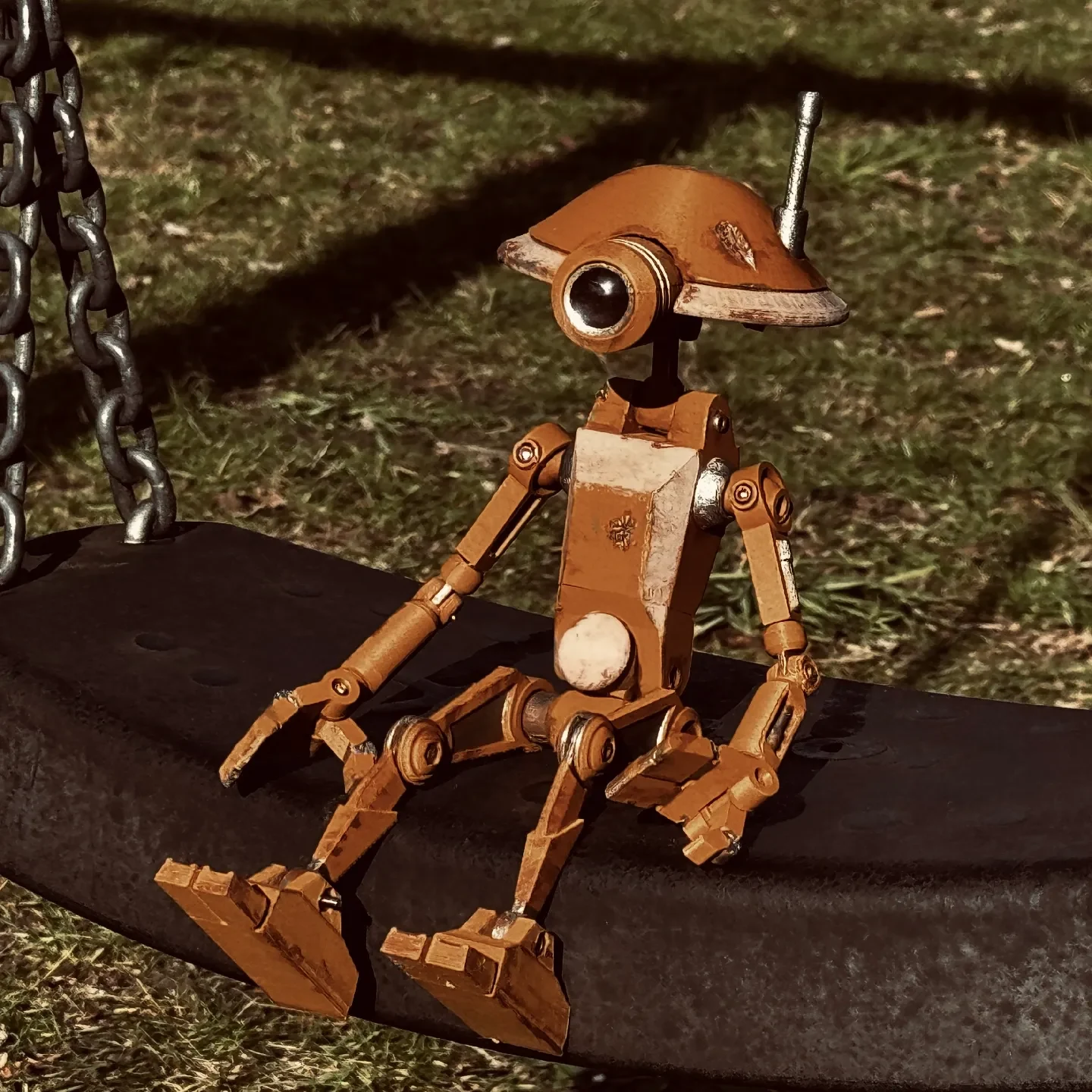

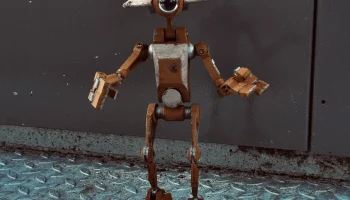

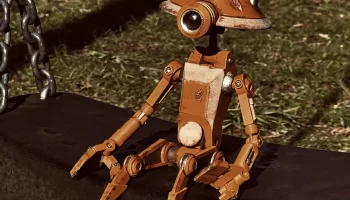

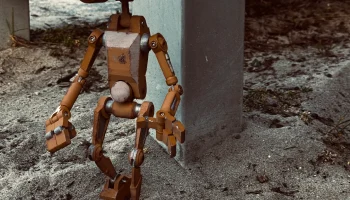

Пит-дроид - в стиле "Звездных войн" - масштаб 1/4...

Я большой поклонник «Звездных войн» и дроидов из этой вселенной. К сожалению, у меня недостаточно места для полноразмерных моделей, но у меня есть пара свободных полок, которые я постепенно заполняю дроидами и роботами из различных научно-фантастических франшиз.

К сожалению, мне не удалось найти достойного подвижного пит-дроида нужного мне масштаба. Конечно, были и маленькие, и большие. Самое близкое, что я нашел, было хорошим, но, к сожалению, использовались шаровые шарниры и не удавалось удерживать позу. Поэтому я запустил свое программное обеспечение САПР и начал с нуля создавать пит-дроида, предназначенного для печати FDM.

Эта модель не очень точна для какой-либо конкретной версии, так как мне пришлось пойти на некоторые вольности либо из-за масштаба, либо из-за включения 3D-печати с помощью FDM. Тем не менее, я приложил все усилия, чтобы сохранить характер пит-дроида, сделав его прочным и простым в печати!

Эта модель была настоящим трудом любви. Я потратил больше месяца на моделирование, печать, настройку и снова печать, чтобы моя мечта стала реальностью.

Буду рад обратной связи в комментариях и буду рад увидеть ваши работы!

В отличие от многих других художников, создающих пит-дроидов, я делюсь своими работами бесплатно (некоммерчески). Если вы хотите поддержать мою работу, вы можете сделать пожертвование через PayPal (но, пожалуйста, не чувствуйте себя обязанным!)

Настройки печати:

Для Pit Droid я рекомендую печатать все с 4 периметрами, 10% зигзагообразным заполнением, соплом 0,4 мм и высотой слоя 0,15 мм (если хотите, можете уменьшить размер).

Все детали ориентированы на оптимальную печать (на современных высококачественных принтерах). Большинству деталей опоры не потребуются, но некоторым они требуются (проверьте предварительно нарезанный файл, чтобы узнать, что есть что).

Спецификация материалов:
22 x M3 5 мм термовставки (Кухня с ЧПУ | AliExpress)
7 винтов с шестигранной головкой M3 8 мм
14 винтов с шестигранной головкой M3 10 мм
2 винта с шестигранной головкой M3 12 мм
6 винтов M3 20 мм с шестигранной головкой
6 гаек M3
1 х 20 мм стеклянный кабошон (AliExpress)

Вам может быть интересно, почему я рекомендую винты с шестигранной головкой? Это потому, что во вселенной «Звездных войн» вы никогда не увидите винт с головкой Philips! Однако это ваш дроид — используйте то, что есть под рукой.

Электроника:

Я спроектировал место в задней части стебелька, чтобы добавить один неопиксель и канал в антенне, если вы захотите добавить 5-миллиметровый светодиод вверху!

Вскоре?
Модифицированный корпус, полый для размещения небольшого микроконтроллера.
Модифицированная голова и шея для сервопривода.
Видео сборки
Основание дисплея (с RGB?)
