Экономия нити Qidi Box PC4-M6/M10

Обновление от 24.03.2026:

более плотная резьба М10

Обновление от 02.15.2026:

проходной ПТФЭ

Версия PC4-M10 (непроверенная)

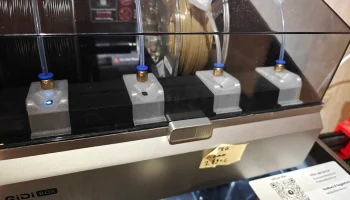

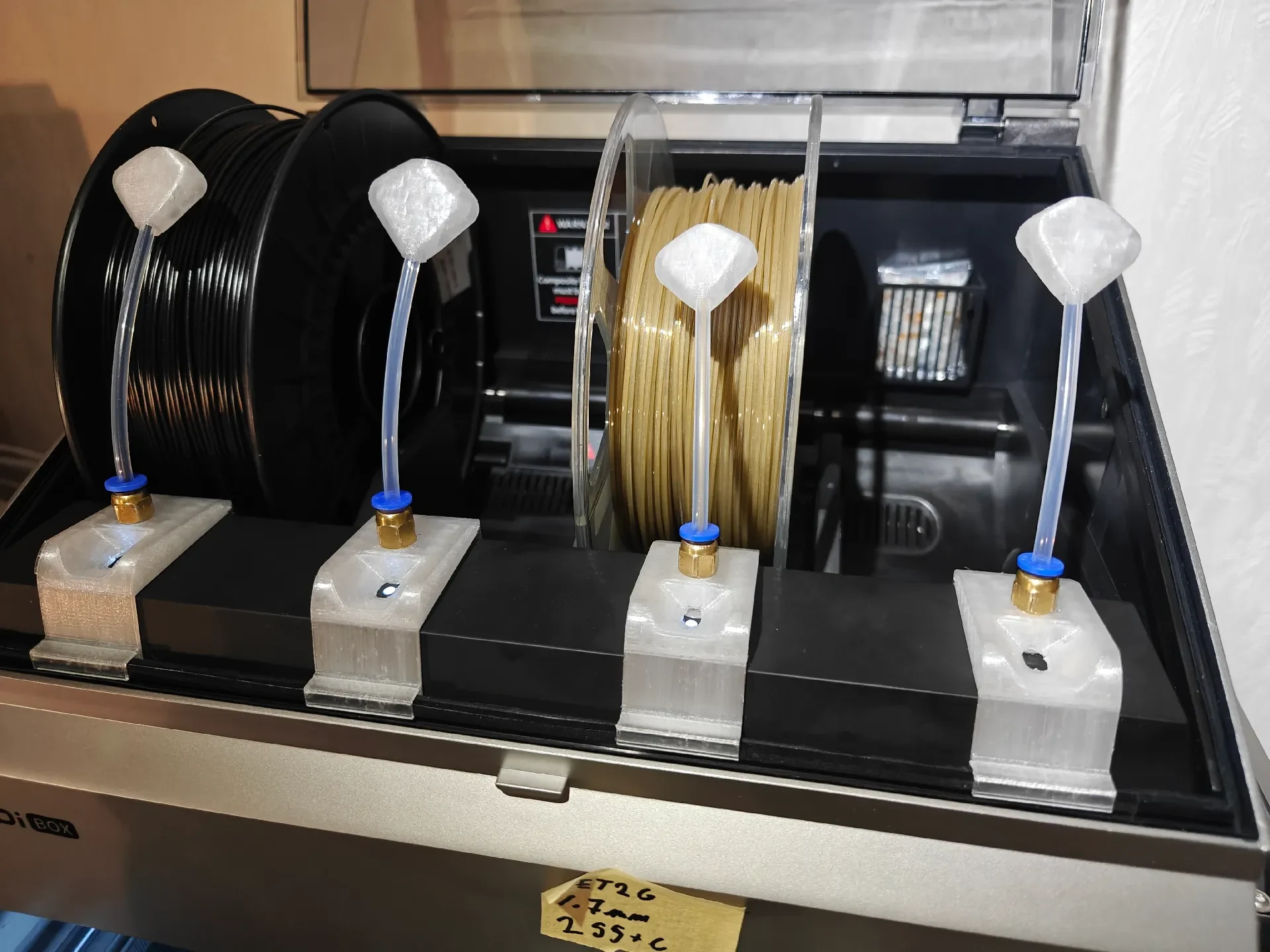

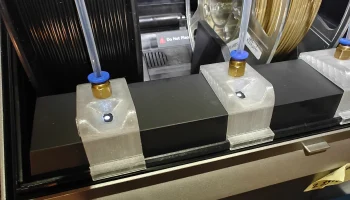

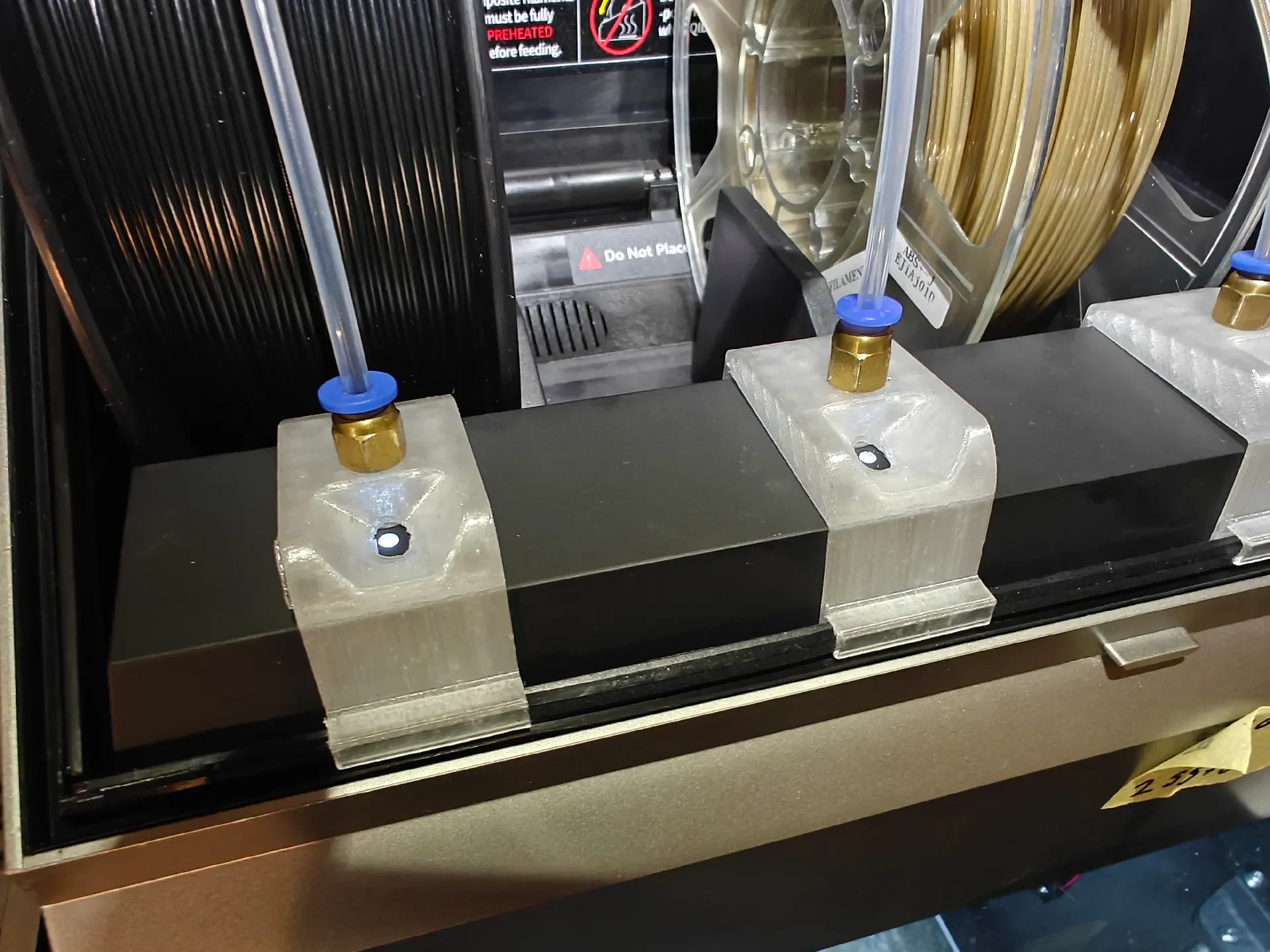

Оригинальная модель клипсы работает очень хорошо, поэтому я захотел ее использовать. Также мне хотелось чего-то попроще (хотя я мог бы построить усовершенствованную модель позже, если увижу в ней необходимость), поэтому изменил основу, приняв фитинги PC4-M6/M10.

Я распечатал их с помощью PCTG. Никакие опоры не нужны. В модели имеется встроенная резьба, поэтому просто ввинтите фитинг. Для трубок из ПТФЭ я использовал трубки диаметром 10 см 4/2,5 мм. Часть на конце трубки взята из какого-то накопителя нити AMS. Если у вас есть фитинги, которые позволяют трубке из ПТФЭ проходить полностью, было бы неплохо снять металлический входной патрубок из коробки Qidi Box и протянуть трубку глубже.

Исходный код OpenSCAD здесь: https://github.com/spegelius/3DModels/tree/master/PrinterParts/Qidi/Qidi_Box.
