Игрушка-непоседа с четырьмя переключателями...

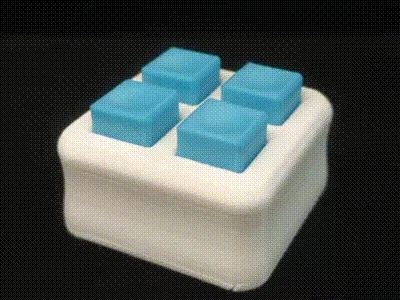

Quad Toggle — это «переключатель» с механическим поворотом… Нажатие любой клавиши отпустит все остальные клавиши. Достаточно сильное нажатие клавиши зафиксирует ее на месте. Попробуйте нажимать разные комбинации, чтобы заблокировать одну, две, три или все четыре клавиши, а затем нажмите еще раз, чтобы снова открыть их. Хорошее шумное развлечение для непосед, нажимающих клавиши.

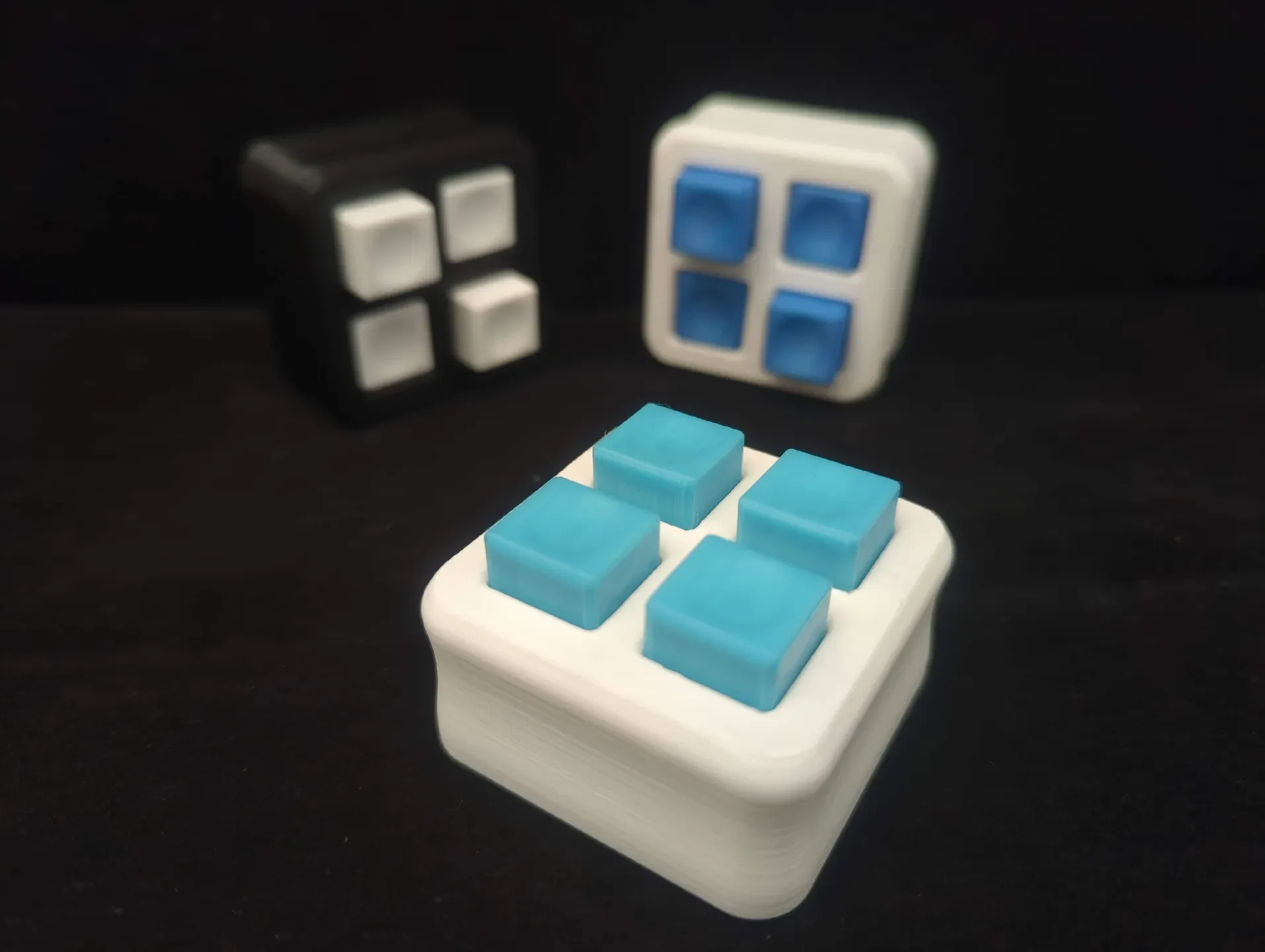

Меня вдохновили старые кассетные проигрыватели, где нажатие одной кнопки управления воспроизведением отпускало другую. Это впервые побудило меня спроектировать свою непоседу «Тройной переключатель». Я многому научился благодаря этой конструкции и усовершенствовал механизм для разработки новой, более компактной версии «2x2».
Судя по описанию, эта непоседа шумная. Хотя это может быть весело для вас, пожалуйста, помните об окружающих :-)
Примечания по печати и сборке:
Ориентация: ориентация печати играет большую роль в этом дизайне для обеспечения оптимальной прочности, снижения трения и внешнего вида. Все в профилях 3MF имеет правильную ориентацию, но отдельные файлы STL имеют неправильную ориентацию. В частности, клавиши напечатаны на боковой стороне. Это гарантирует, что линии слоев не будут идти в том же направлении, что и линии слоев кадра, и, следовательно, они не будут издавать царапающих звуков при скольжении друг по другу. Это делает верхние поверхности более гладкими, а боковые элементы — более прочными, чтобы выдерживать удары, которые они оказывают на раму при подъеме.

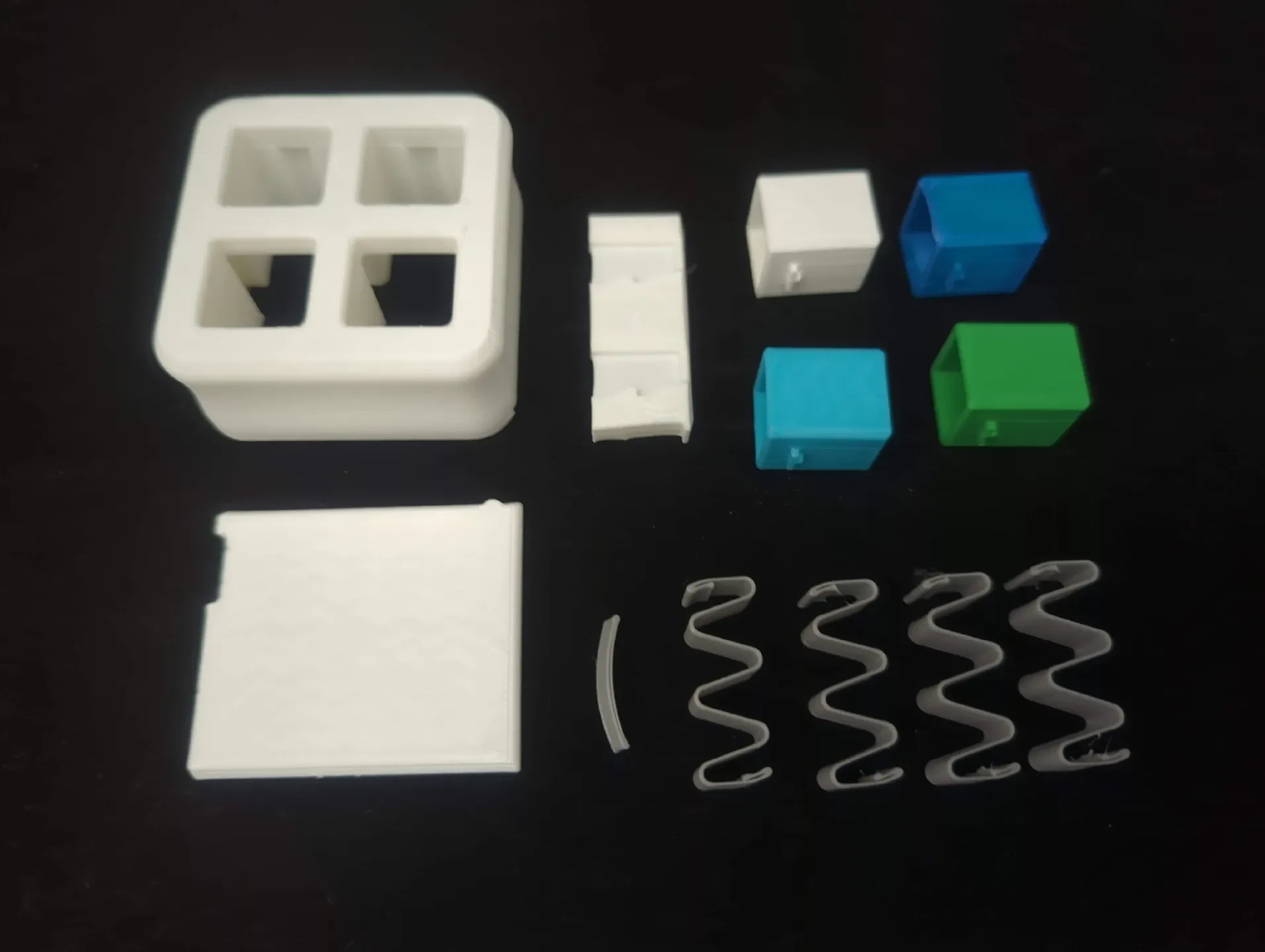

Сборка: Сборка проста и не требует дополнительного оборудования или клея. Чтобы собрать, просто следуйте видео-демонстрации в этом посте. Большинство частей могут соединяться только в одном направлении. Однако я обращу внимание на ключевые пружины. Обратите внимание, как они ориентированы на видео. Вам понадобится «кривая» на конце пружины, идущая в том же направлении, в котором скользит крышка. Это облегчит надевание и снятие чехла. Если после сборки клавиши при полном нажатии немного залипают, нажмите еще несколько раз, и пружины установятся в правильное положение. Если вам нужно разобрать, подденьте нижнюю крышку с помощью отвертки, повернув ее в прорези (как показано на видео).
Поддержка: автоматически создаваемые поддержки не требуются. Клавиши имеют небольшую опору, которую можно отломить после печати. В некоторых деталях будут некоторые перемычки, но все они скрыты при окончательной сборке и не ��олжны влиять на нормальную работу.
Материал: основные «сплошные» (не пружинящие) детали предназначены для печати PLA. Я не тестировал другие материалы, но другие пользователи распечатали мою непоседу Triple Toggle во всех PETG и сообщили о проблемах с чрезмерным трением; PLA, кажется, скользит легче. Для пружин (листовых и шпоночных) я рекомендую использовать PETG. PETG, естественно, более «пружинит», и детали лучше сохраняют свою первоначальную форму и возвращаются к своему полному размеру. PLA с большей вероятностью деформируется и теряет способность полностью «отпружинивать». Я также заметил, что PLA более жесткий, а пружины не так легко сжать/согнуть, как у PETG.
Альтернативные пружины: Если у вас возникли проблемы с печатью пружин, я включил 3MF и STL, в которых все пружины расположены на направляющих, чтобы обеспечить печать одного объекта с лучшей адгезией станины. Просто отрежьте пружины после печати.
