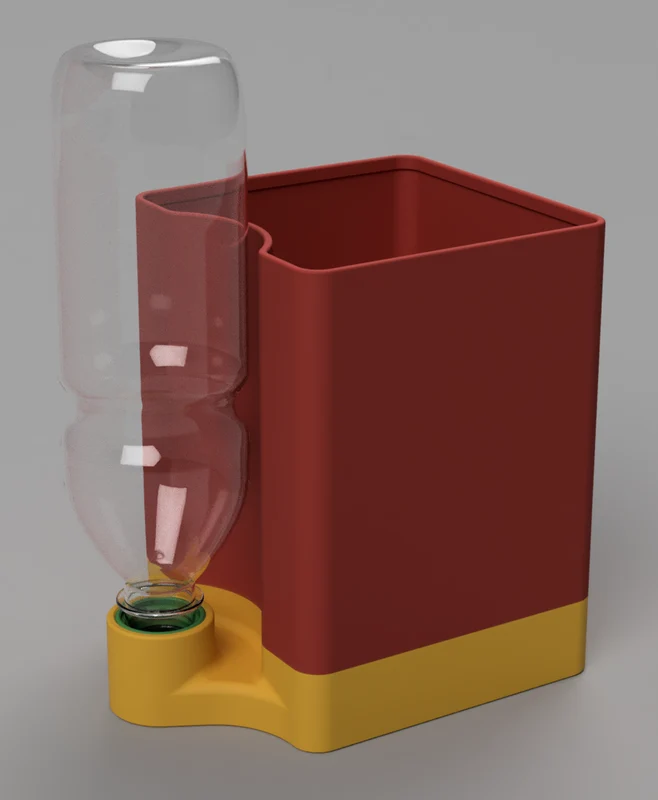

Горшок/кашпо с самополивом (параметрический)...

Введение

Дизайн был вдохновлен всевозможными самополивными горшками, которые я нашел, пытаясь объединить их в наилучшее возможное решение. Особого упоминания заслуживает компания Prusament за ее дизайн «самополивающийся горшок из переработанного PLA». Вот откуда (вполне очевидно) возникла идея ПЭТ-бутылки.

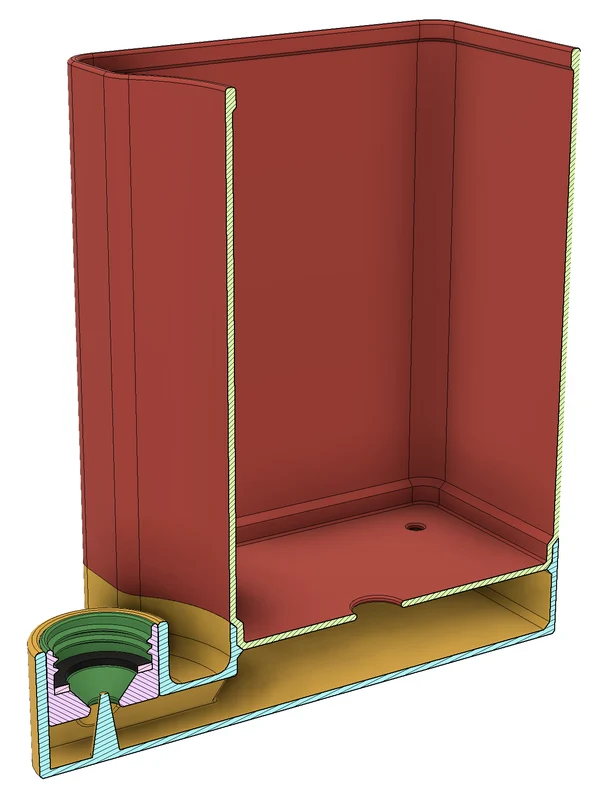

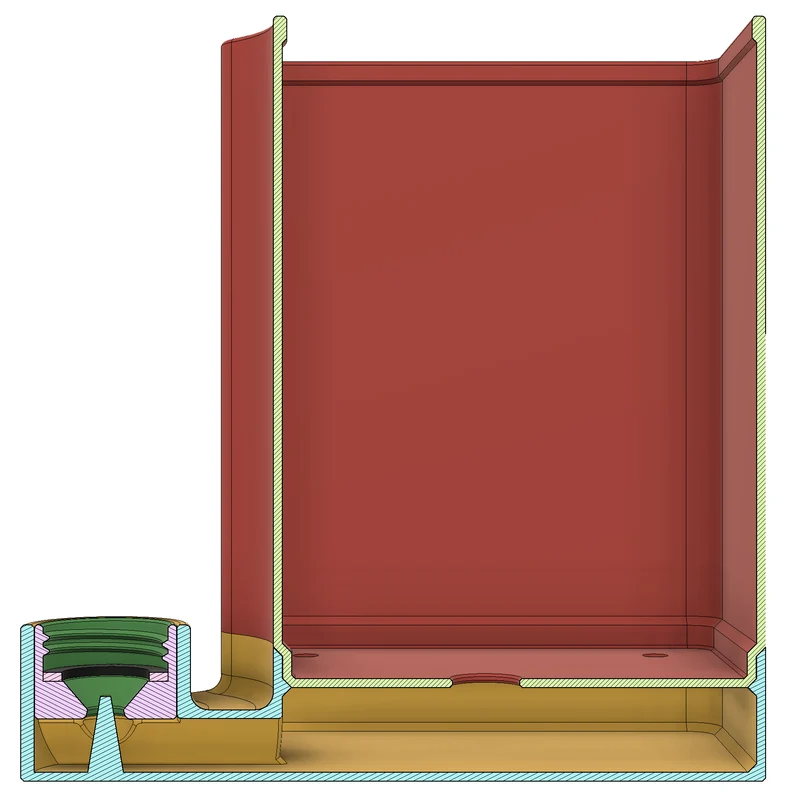

Он использует хлопковые шнуры (в моем случае диаметром 5 мм) для всасывания воды из нижнего основания, которое наполняется из резервуара из П��Т-бутылки, и это позволяет очень легко отслеживать уровень воды.

Поддержите мою работу

Детали и нити сторонних производителей можно найти в 3DJake (международная версия, Великобритания, Германия, Франция).
Я получу небольшую долю от любого заказа, который вы выполните по этим ссылкам (без каких-либо дополнительных затрат для вас ).

Если вы хотите напрямую поддержать мою работу, вы можете купить мне кофе.

Если вы хотите заказать принтер Prusa и заработать несколько Prusameters (я тоже получу их), вы можете использовать мой реферальный код "@Whity" при оформлении заказа или нажать одну из следующих ссылок.
(код работает только для первого заказа каждой модели принтера):
| ЯДРО Один | CORE One Kit | МК4 | Комплект МК4 | МИНИ+ | МИНИ+ Комплект | XL | СЛ1С | SL1S+CW1S |

Также обратите внимание на другие мои модели.

Необходимы дополнительные детали
1 ПЭТ-бутылка (0,5 л) (файлы STL подходят для бутылок диаметром до ~70 мм)
Хлопковый шнур (ø ~5 мм)

Кастомизация

Вы найдете файл Fusion 360 в разделе файлов. Он использует параметры, позволяющие легко настроить его в соответствии с вашими потребностями (ширина, глубина, высота, диаметр бутылки и т. д.).

Печать
Толщина стенки

Поскольку большинство участков отпечатков имеют относительно тонкие стенки, важно правильно установить толщину стенок. Например. Диаметр 1,6 мм не является оптимальным для сопла диаметром 0,4 мм (подробнее об этом здесь). Примерно правильная толщина стенки для сопла 0,4 мм и высоты слоя 0,3 мм будет равна 1,55 мм (зависит от точных настроек слайсера), что дает три (а не 4!) периметра. 1,6 мм приведет к четырем периметрам, сделает стенки толще, чем они должны быть, детали, скорее всего, не будут правильно сочетаться друг с другом и будут выглядеть некрасиво.

В зависимости от размера горшка и материала вы можете увеличить толщину стенок с 1,55 до 1,975 мм, чтобы получить еще один периметр. В ходе испытаний выяснилось, что стенки имеют тенденцию деформироваться, если они недостаточно толстые. При размерах примерно 125 x 125 x 125 имеет смысл увеличить толщину стены на всякий случай.

Высота слоя

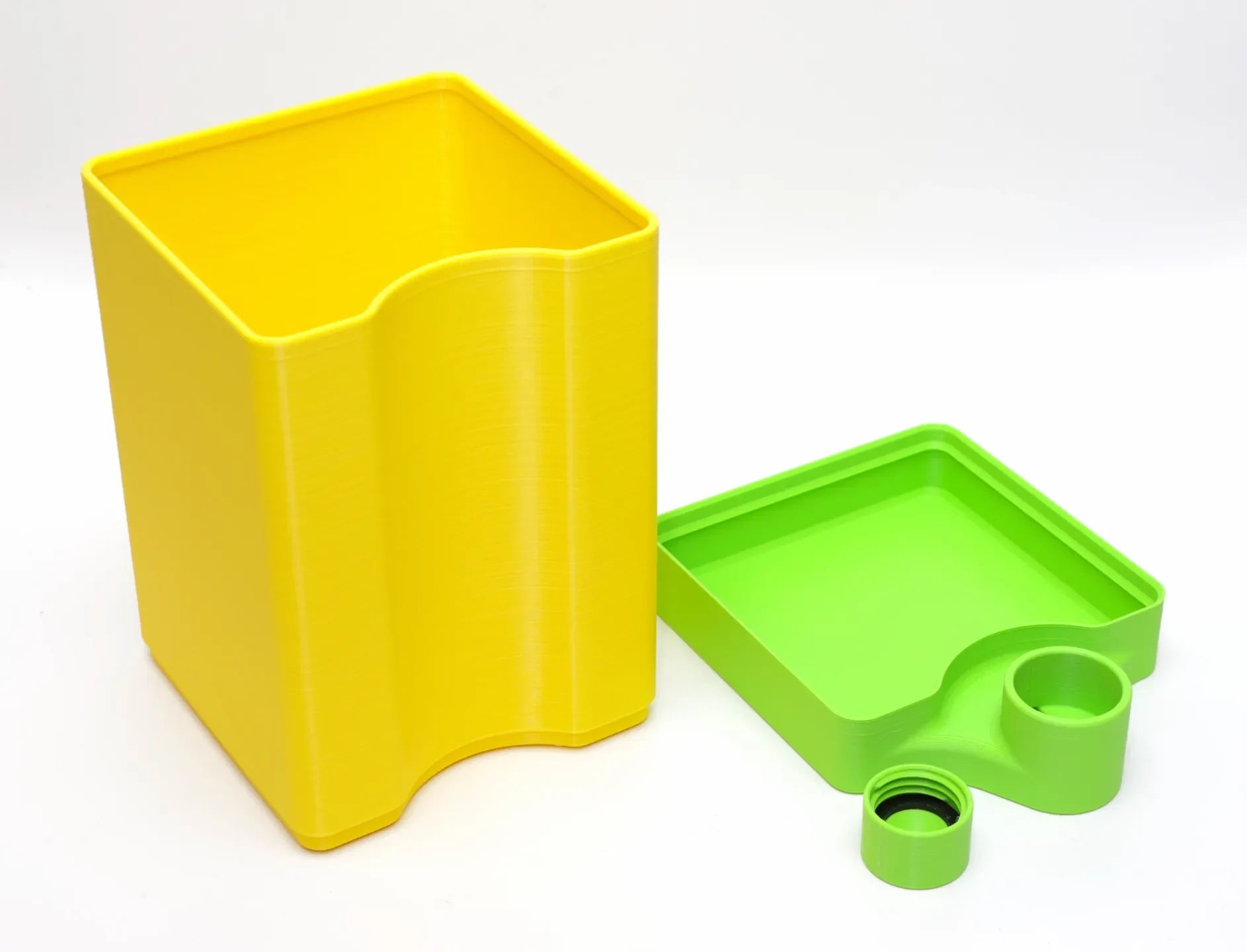

Основание и горшок лучше всего печатать высотой слоя 0,3 мм, адаптер — высотой слоя 0,2 мм (используйте прилагаемые файлы 3mf).

Прокладка на самом деле не нужна, так как физика предотвращает ее утечку.

Материал

Для тестовых отпечатков я использовал PLA и PETG, но PLA пока работал лучше всего. Если вы планируете разместить его на ярком солнечном свете или на более теплых поверхностях, PLA, вероятно, не лучший выбор (ASA может быть хорошей альтернативой из-за его устойчивости к ультрафиолетовому излучению). С более светлыми цветами у меня пока проблем не было. Например. Extrumd предлагает PLA, который также может противостоять более высоким температурам. Поделитесь своим опытом использования различных материалов в разделе комментариев.

Давайте соберем это вместе
Подготовьте горшок

Для горшка размером 125 x 125 мм по умолчанию достаточно двух отрезков шнура длиной 25-30 см.

Проденьте их в отверстия вот так:

Я завязал несколько узлов на концах шнуров, чтобы они держались на месте:

Необязательно (но рекомендуется): добавьте немного древесной щепы, которая обеспечит хорошее основание и предотвратит попадание почвы в основание:

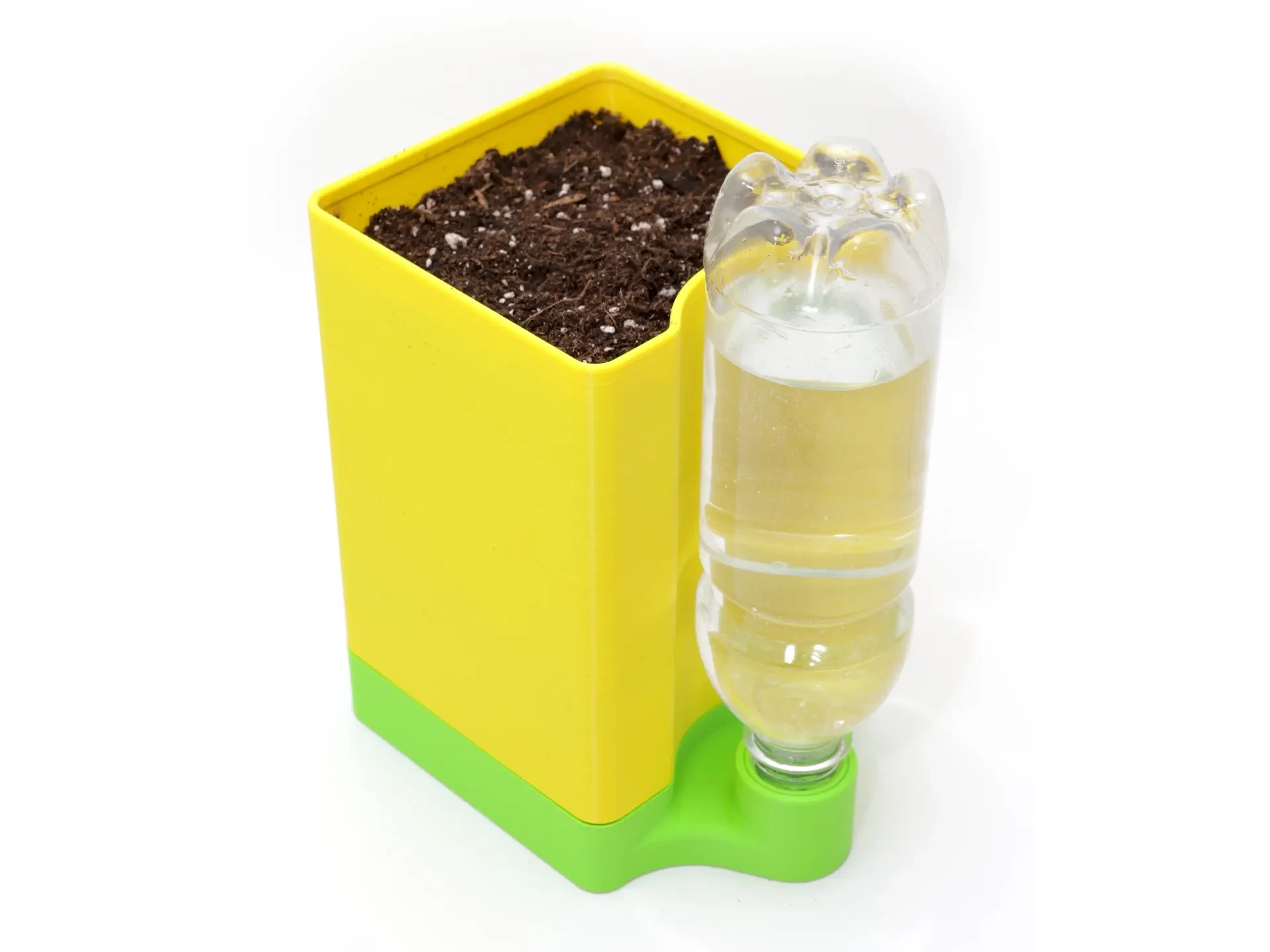

Наконец, засыпьте его почвой:

Подготовьте бутылку

Просто наполните ПЭТ-бутылку водой и прикрутите адаптер.

Пусть это течет

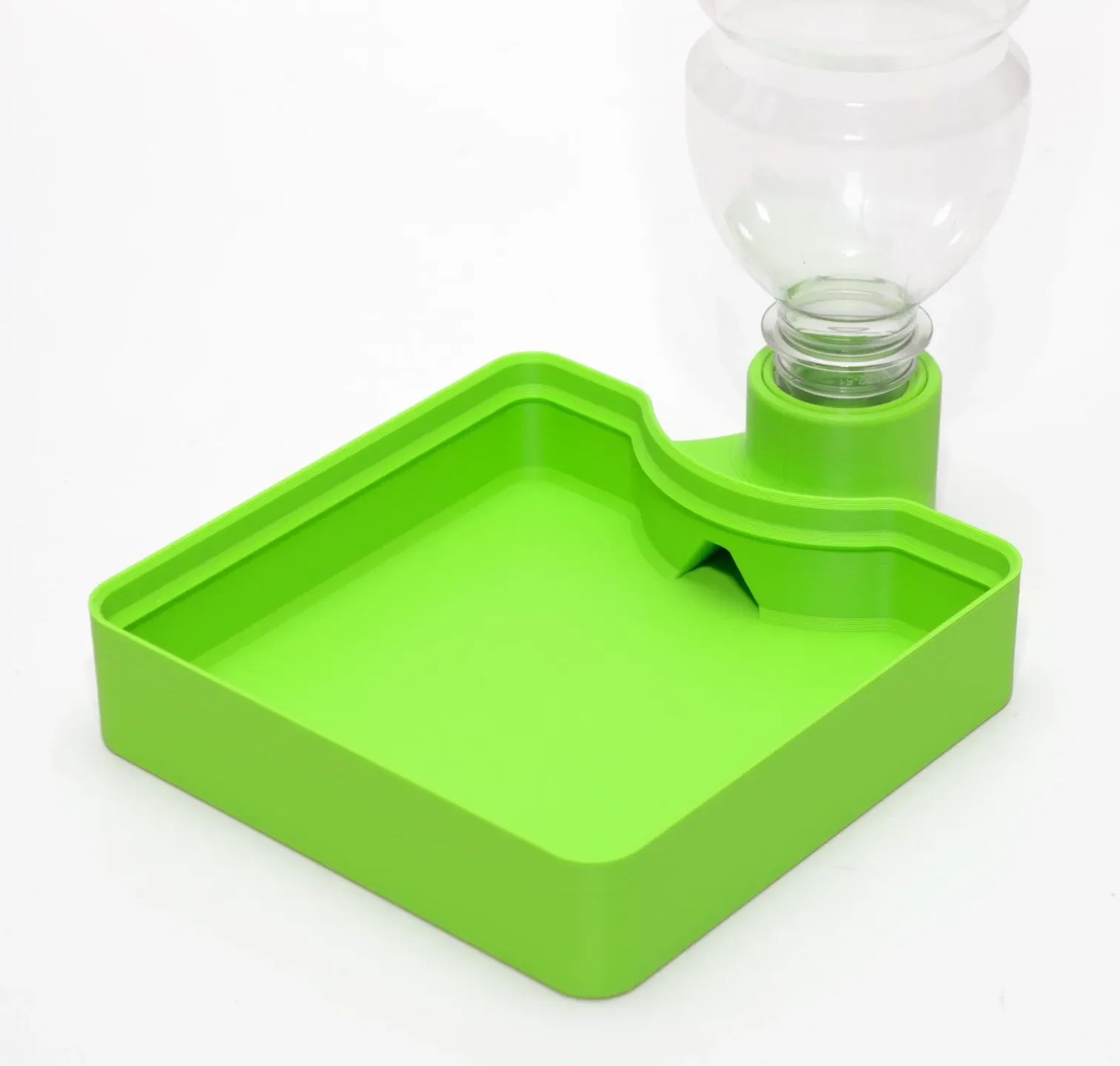

Вставьте бутылку. Если перевернуть бутылку вверх дном, она не должна пролиться (слишком много...). Физика, кстати

Если вода не начинает поступать в основание сама по себе, просто немного сожмите ее, чтобы запустить (много не нужно).

��

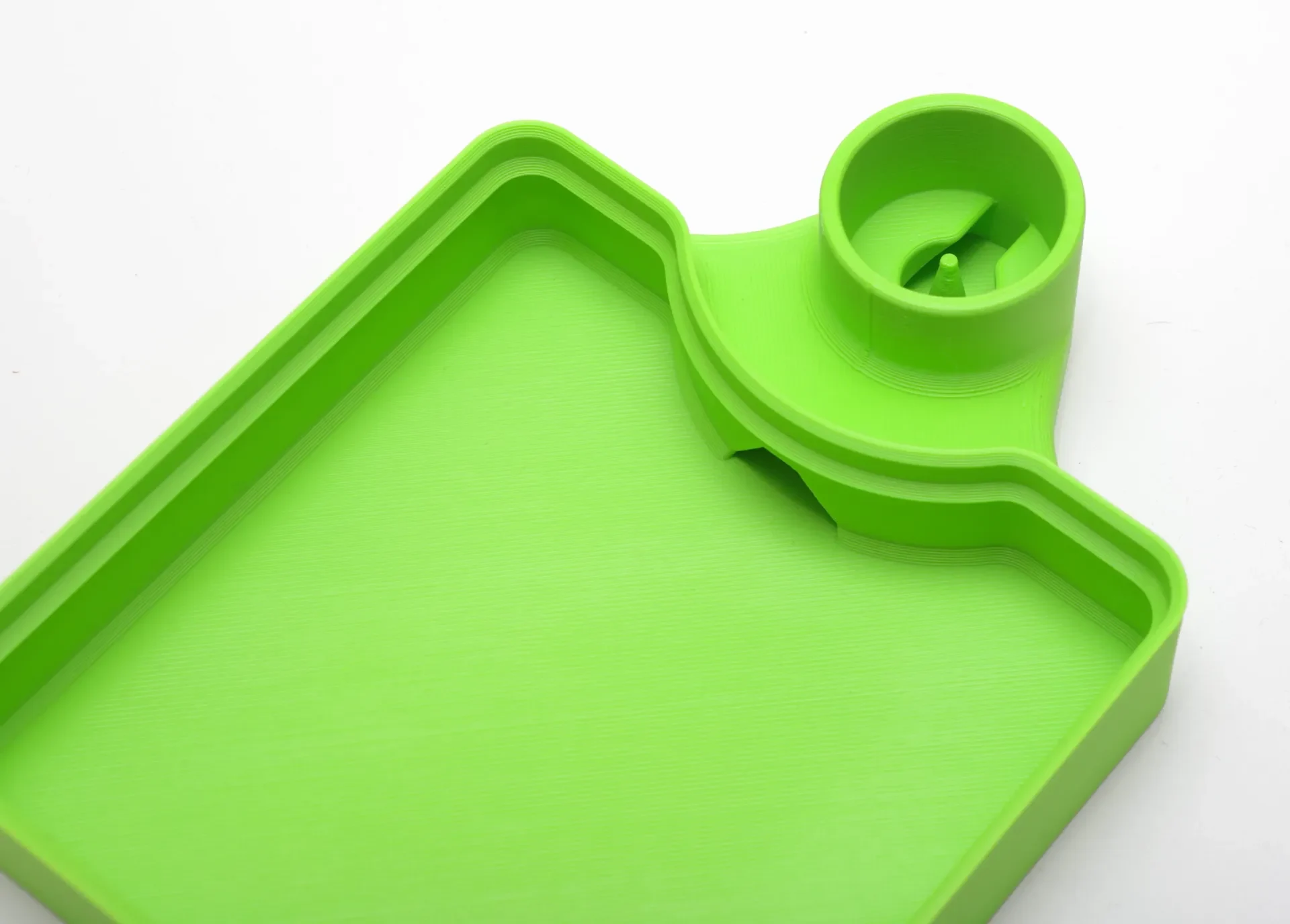

Это должно заполнить основание примерно на 8 мм:

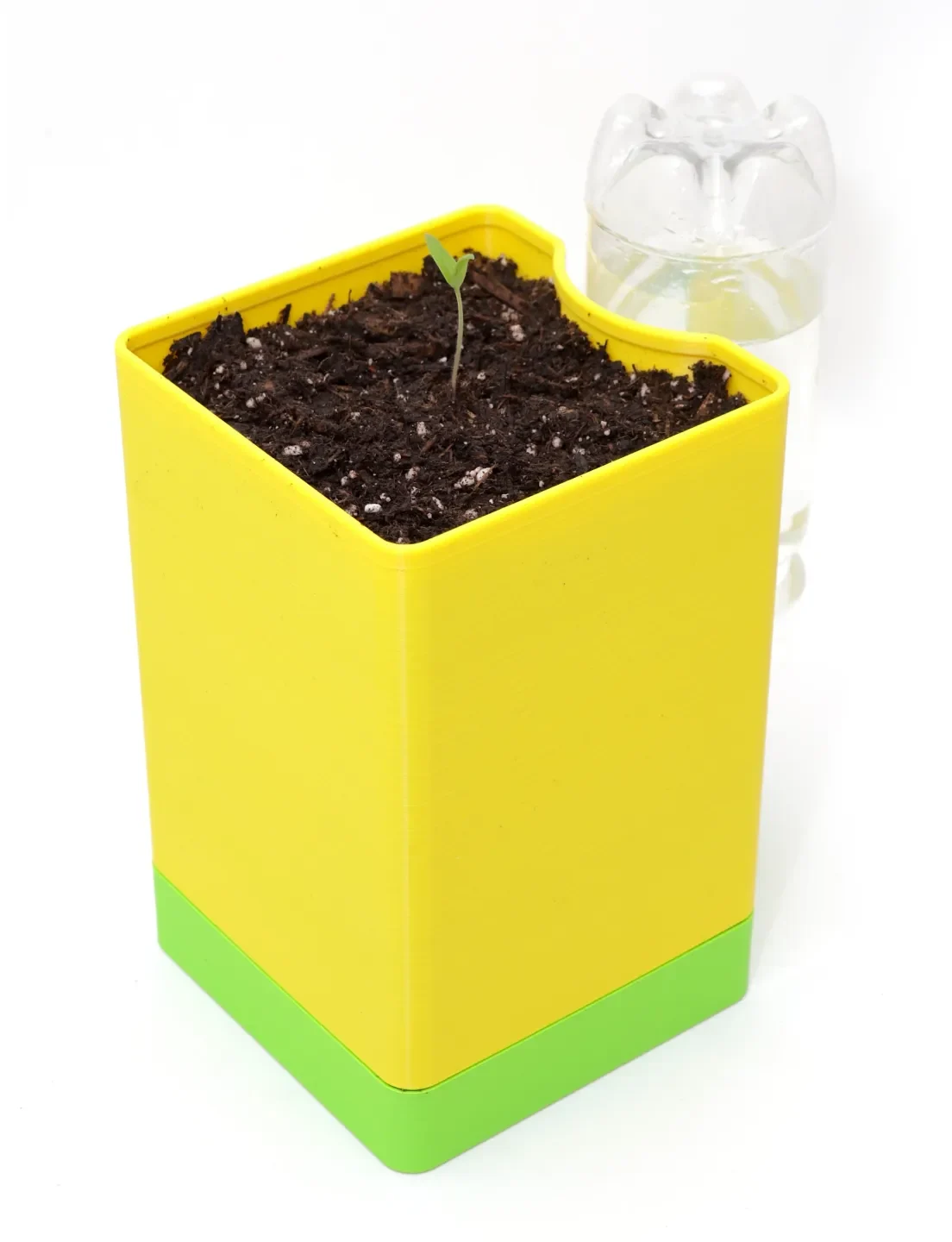

Поместите горшок на основание, и вы готовы посадить свое «маленькое счастливое деревце»:
