Простой механизм кулисного механизма, напечатанный на 3D-при

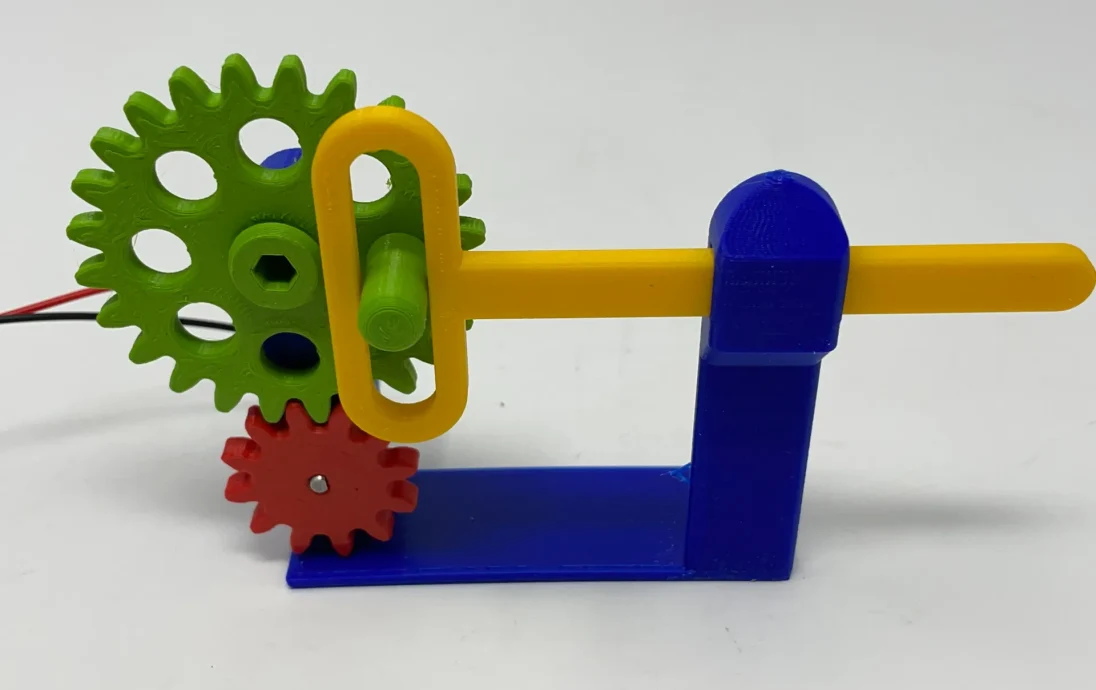

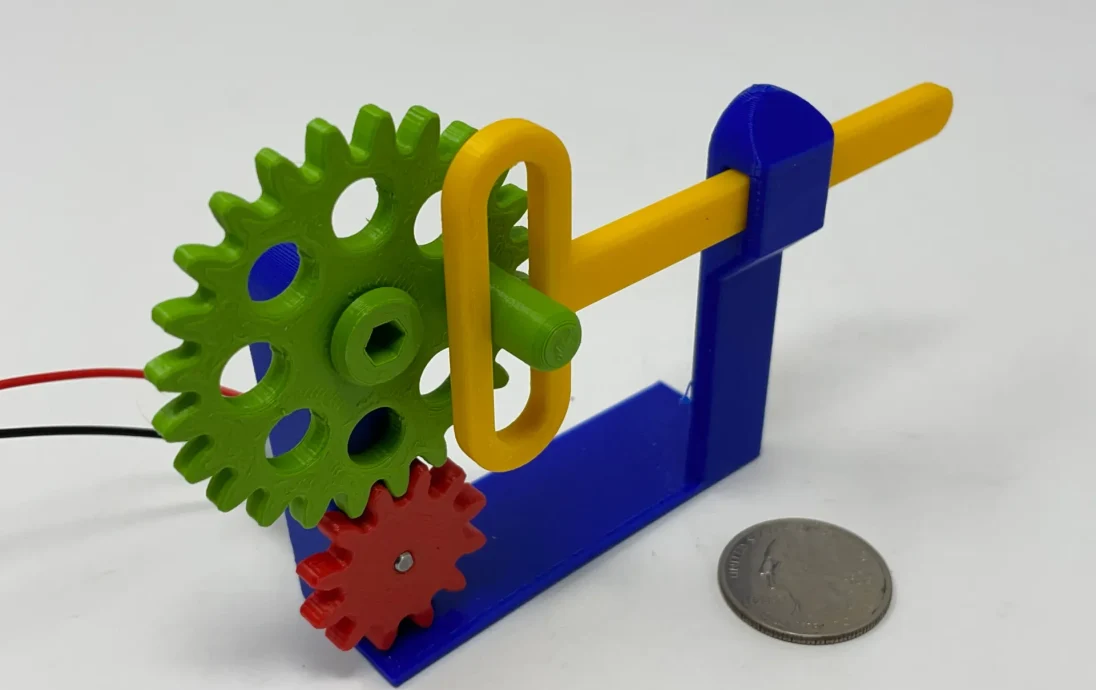

«Простой кулисный механизм, напечатанный на 3D-принтере» — это модель, которую я разработал для класса механизмов.
В этой модели используется мотор-редуктор N20, 60 об/мин, напряжение 6 В постоянного тока, питаемый от аккумуляторной батареи 3 В постоянного тока, поэтому двигатель работает со скоростью примерно 30 об/мин.
Поскольку шестерня двигателя имеет 12 зубьев, а шестерня вилки имеет 24 зубца, шестерня вилки вращается со скоростью примерно 15 об/мин, и поэтому ярма завершает свой цикл линейного перемещения примерно за 4 секунды.
Расстояние перемещения вилки составляет примерно +- 15 мм, поскольку штифт вилки на шестерне вилки находится на расстоянии 15 мм от центра.
Как обычно, я, вероятно, забыл один или два файла или кто знает что еще, поэтому, если у вас есть какие-либо вопросы, не стесняйтесь спрашивать, поскольку я делаю много ошибок.
Разработано с использованием Autodesk Fusion 360, нарезано с помощью Ultimaker Cura 4.12.1 и напечатано на 3D-принтере из PLA на Ultimaker S5s.
Детали.
Я купил мотор-редуктор N20, 60 об/мин, 6 В постоянного тока, двойной аккумуляторный блок AAA и две батарейки AAA.
Я напечатал в 3D по одной детали с высотой слоя 0,15 мм, заполнением 20% и без опор.
В модели используется резьбовой узел, поэтому метчик M8 на 1,25 и плашка помогут при необходимости очистить резьбу.
Сборка.
Модель я собрал, как показано на видео, выполнив следующие действия:
— Припаял провода корпуса аккумулятора к мотор-редуктору.
— Выключите переключатель батарейного отсека, затем установите в аккумуляторный отсек две батарейки типа ААА.
— Впрессовал мотор-редуктор в «Base.stl».-
— Напрессуйте «Gear, Motor.stl» на вал двигателя так, чтобы конец вала находился заподлицо с поверхностью шестерни, затем выровняйте двигатель в основании, чтобы между шестерней двигателя и основанием остался зазор 0,5 мм.
— Вставьте «Yoke.stl» в основание до упора.
— Поместите штифт на «Gear, Yoke.stl» в паз вилки, сдвиньте шестерню и вилку до тех пор, пока отверстие в шестерне не окажется над резьбовым отверстием в основании, затем закрепите шестерню на основании с помощью «Axle, Gear, Yoke.stl».
Закончив сборку, я вкл��чил переключатель батарейного отсека, и все пошло!
Вот как я напечатал и собрал «Простой кулисный механизм, напечатанный на 3D-принтере».
Надеюсь, вам понравилось!
