Ветряная мельница

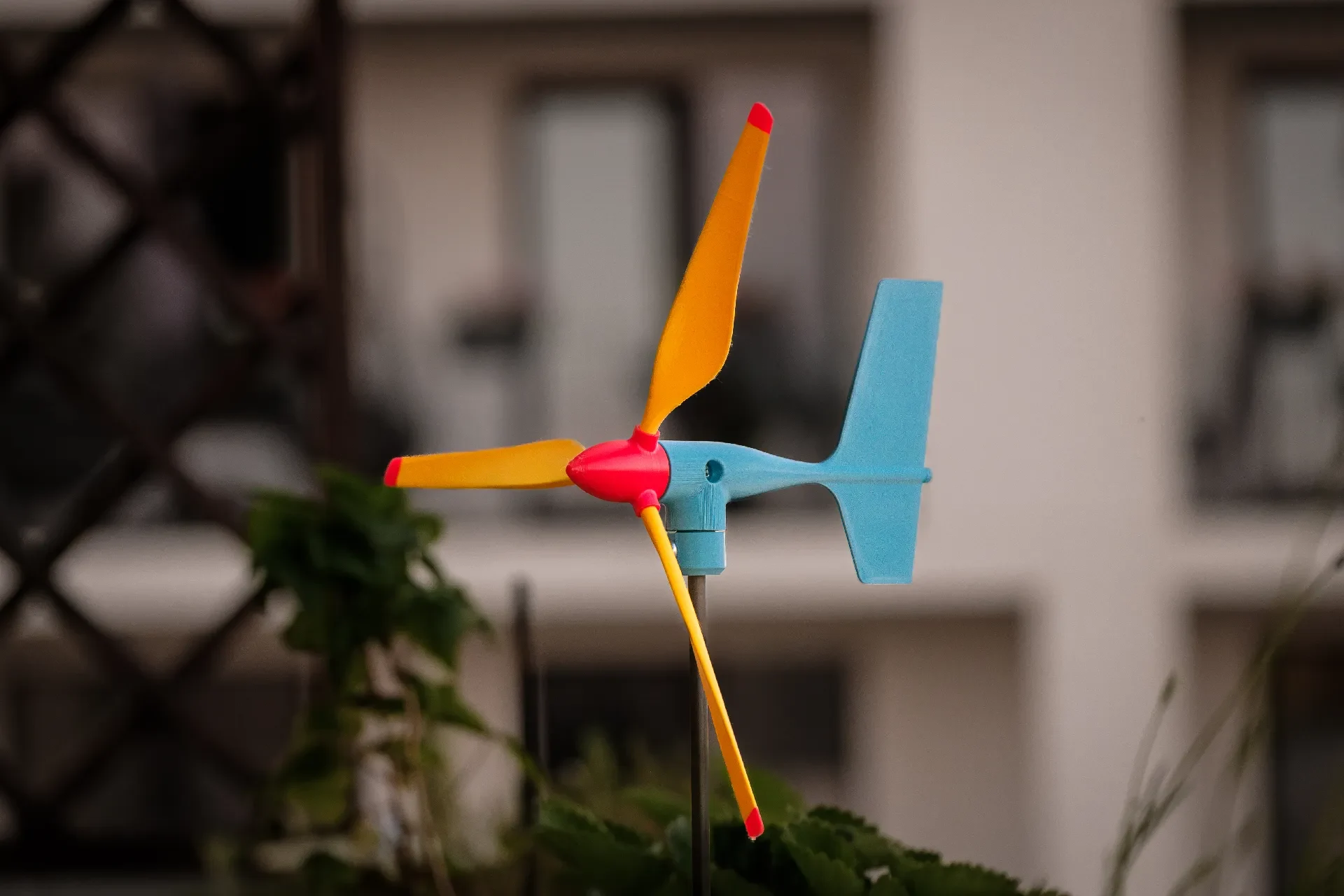

Легко распечатать, но очень хорошо работает вертушка, больше похожая на ветряную турбину. В нем используются обычные подшипники, которые легко найти в магазинах товаров для дома или в магазинах спортивного инвентаря (они используются в роликовых коньках). Все детали помещаются в объемный принтер размером 18x18x18 см, поэтому он подходит даже для небольших принтеров, таких как Prusa Mini.

Всю деталь я напечатал PET-G без подставок с высотой слоя 0,15 мм. Существует две версии напильника: обычная и вторая с «леской». Я предпочел каркасный, потому что лезвие узкое и очень высокое, из-за чего наверху лезвия остается волнистый отпечаток, что мне не понравилось. С подложкой (легко съемной, не соединенной с самим лезвием) лезвие будет печатать красиво и чисто, но это не обязательно, просто оно так выглядит.

Все детали уже правильно ориентированы для печати и никаких опор не требуется.

Необходимое оборудование:

Стержень диаметром 8 мм
1 болт M5x30 мм.
Болт М5х10 мм 2 шт. (3 шт. с хомутом)
4 шт. гайка М5
2 роликовых подшипника для коньков размера 608 (рекомендуется 608 ZZ/608 2Z)

Шуруп 3х16 мм, если у вас уже есть стержень диаметром 10 мм (тогда стержень диаметром 8 мм вам, конечно, не понадобится)

Сборка:

Для сборки ротора, как показано на рисунке, вам потребуются напечатанные детали ротора_передняя часть, ротор_задняя часть, все три лопасти, вкладыш подшипника и дополнительный крепежный болт М5х30 мм, три гайки М5 и один подшипник 608.

Не забудьте оставить немного места между первыми двумя гайками, чтобы ротор мог свободно вращаться.

Затем вставьте весь собранный ротор и второй подшипник в одну часть основного корпуса и прикрутите другой корпус болтом М5х10мм с гайкой М5 с другой стороны. Затем нажмите на хвостовой соединитель и вставьте роторный наконечник, чтобы закрыть отверстие ротора.

Наконец, наденьте стопор и всю вертушку на стержень, выровняйте его по концу стержня, а затем сдвиньте стопор на несколько миллиметров вверх и закрепите болтом M5x10 мм. Это обеспечит достаточное пространство между стержнем и основ��ым корпусом и не будет тереться друг о друга.

Стержень диаметром 8 мм выбран потому, что он соответствует внутреннему диаметру подшипника. Если у вас уже есть 10-миллиметровый стержень, например, от старой вертушки или чего-то еще, я создал вторую версию стопора, служащего адаптером. он подходит для стержня диаметром 10 мм снизу и заменяет стержень диаметром 8 мм сверху. Я предлагаю использовать винт 3х16 просто для усиления, но мне не удалось его сломать даже без этого винта:

Также возможно дополнительное «укрепление» лопастей винтом, если у вас ветряк в условиях сильного ветра. В этом случае рекомендуется заполнение около 30% для первых 36 мм (заполнение остальных лезвий 0%).

Наслаждаться!
