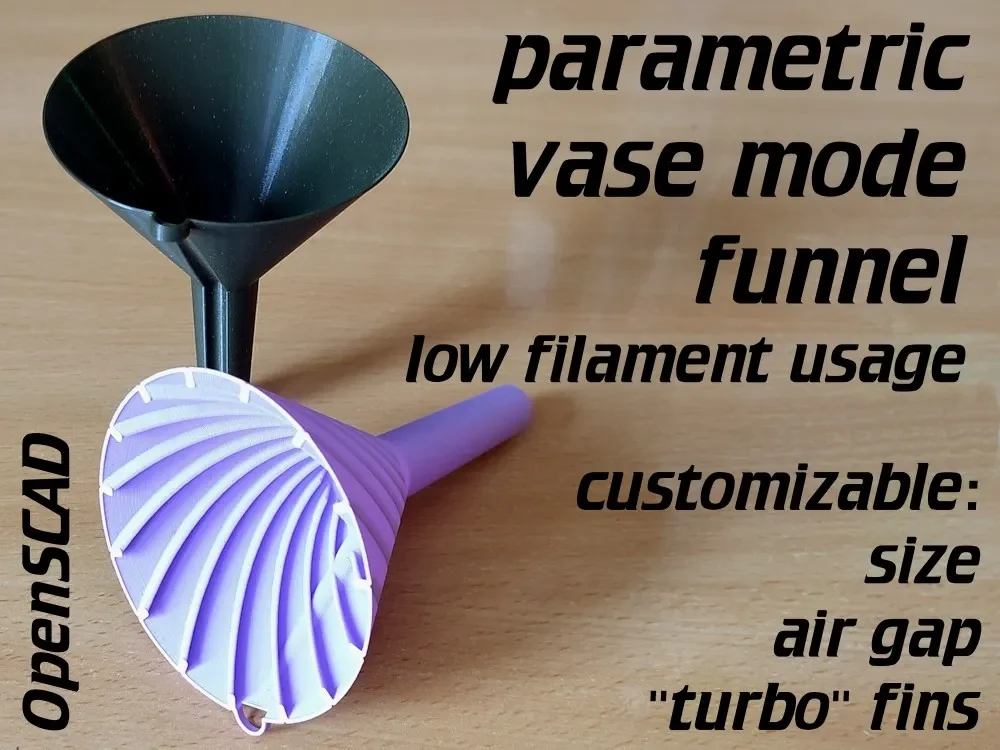

параметрическая воронка в режиме вазы v2...

Параметрическая воронка OpenSCAD с некоторыми опциями, например

внешний диаметр, диаметр штока, длина штока, угол конуса
воздушный зазор (чтобы воздух мог выходить, пока материал поступает внутрь)
«турбо» ребра (количество, угол, глубина), также хорошо удерживают фильтровальную бумагу на расстоянии от стенок воронки.

Это модели, работающие в режиме вазы, поэтому им нужно всего несколько граммов нити, и они печатают довольно быстро. Если они испортятся после очистки, не так уж много пластика будет потрачено впустую.

Чтобы изменить размеры/воздушный зазор/ребра «турбо», загрузите OpenSCAD (с открытым исходным кодом; Win/Mac/Linux), загрузите SCAD-файл и используйте настройщик с правой стороны для настройки :)

Я рекомендую недавний снимок разработки; во многих случаях это намного быстрее.

Печать:

использовать режим вазы
для стабильности установите ширину экструзии 0,7 мм (или более) (сопло 0,4 мм или 0,6 мм)
установите нижние слои на 0
чтобы ускорить процесс, вы можете установить настройки нити → охлаждение → замедлить, если время печати слоя ниже: 5 с (или, может быть, 4 с)

Турбоплавники...?

Я хотел бы прокомментировать эти турбоплавники: я считаю их по большей части бесполезными. Некоторые думают, что вихрь ускоряет поток, но это верно только при некоторых условиях: например. чтобы набрать воду из бутылки. Вихрь образует устойчивый воздушный канал в центре, поэтому воздух может проникать внутрь, а жидкость выливается. Без этого поднимающиеся пузырьки воздуха мешают падающей жидкости. Та же проблема может возникнуть, если налить в бутылку немного жидкости, а воронка перекрывает все узкое место. Тогда может помочь вихрь — если он достаточно силен, чтобы действительно образовать воздушный канал. Я видел «турбо» воронки, где эти «турбо» функции слишком мелкие, чтобы разогнать вихрь, а вихревые плавники большинства конструкций на самом деле становятся очень крутыми у дна и, таким образом, замедляют любое движение вихря...

Если воронка НЕ закрывает горлышко бутылки, воздух мо��ет выходить сбоку, и воронка вообще не нужна. На самом деле это контрпродуктивно, поскольку центробежная сила противодействует падению воды.

Мой вывод: если ваша воронка может перекрыть узкое место, используйте воронку со встроенным воздушным зазором.

Однако я внедрил турбоплавники по двум причинам:

Чтобы вы могли проверить, действительно ли они могут помочь в воронке продаж. Я также реализовал версию с плавниками, которые не становятся почти вертикальными внизу.
Эти ребра могут быть полезны для фильтрации. Они сохраняют зазор между фильтром и стенкой воронки и, таким образом, позволяют уже отфильтрованной жидкости, выходящей сбоку, легко стекать вниз. Многие кофемашины также используют эти плавники.
