Регулируемый зажим для труб

Эта модель была обновлена ​​до версии V2, для которой требуется оборудование M3! Теперь также включен файл .STEP, который можно использовать в качестве отправной точки для создания пользовательских надстроек «ласточкин хвост». Спасибо @bequ3 за его комментарии и улучшения;)

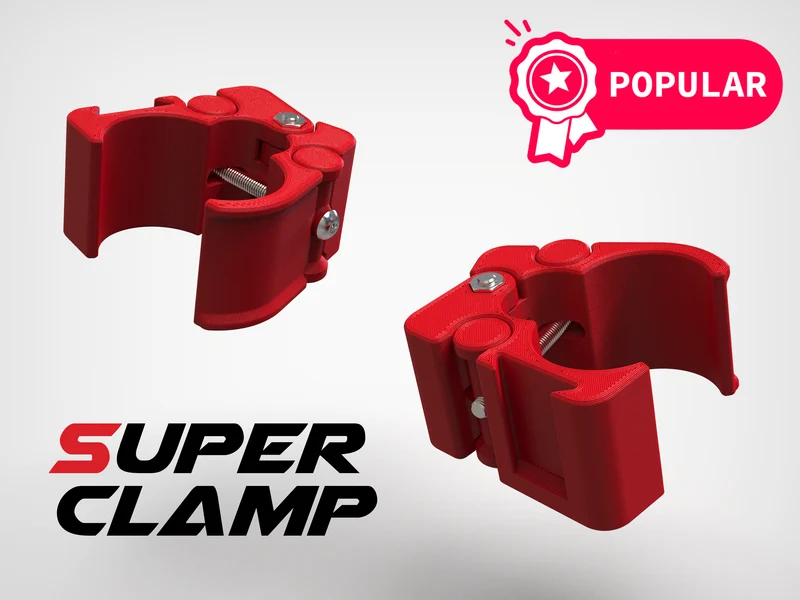

Мне нужен был зажим, который позволил бы мне установить лазерный уровень на третью руку (подъёмник для потолочной опоры). Для этого я смоделировал универсальный зажи�� для труб с направляющей для крепления лазерного уровня (именно эту модель вы видите на изображениях). Я заменил направляющую на крепление «ласточкин хвост», что позволило другим добавлять свои собственные удлинители к суперзажиму.

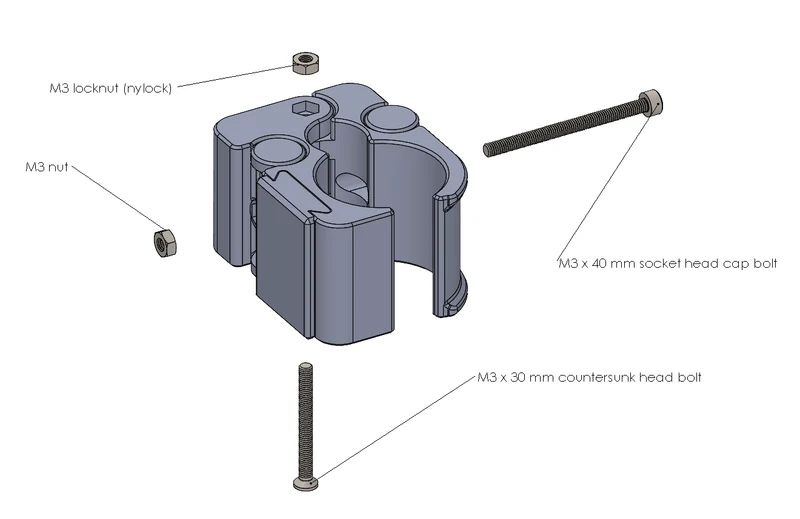

Крепление рассчитано на трубы диаметром от 28 до 30 мм, но оно подходит для труб как меньшего, так и большего диаметра. Для сборки этого суперзажима вам понадобится следующее оборудование:

Болт М3 х 30 мм с потайной головкой (для петли)
Если хотите перестраховаться, вы можете использовать немного более длинный болт на 35 мм ;)
Болт М3 х 40 мм (для зажимных штифтов)
Обычная шестигранная гайка М3 (для зажимных штифтов)
Контргайка M3/нейроновая контргайка (для петли)

Требуется вспомогательный материал!
