Snapmaker U1 - универсальный адаптер для катушки...

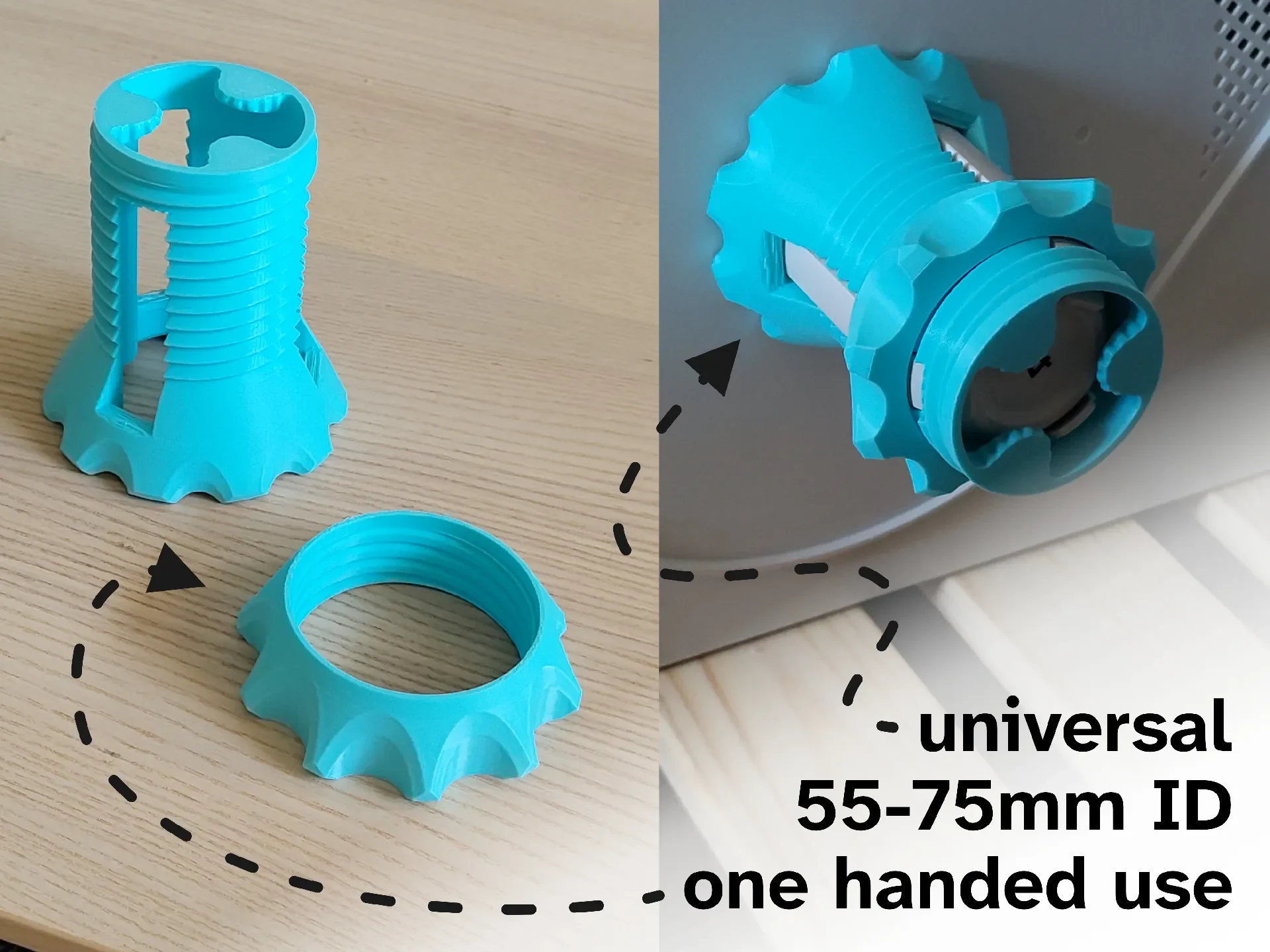

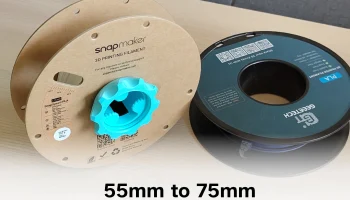

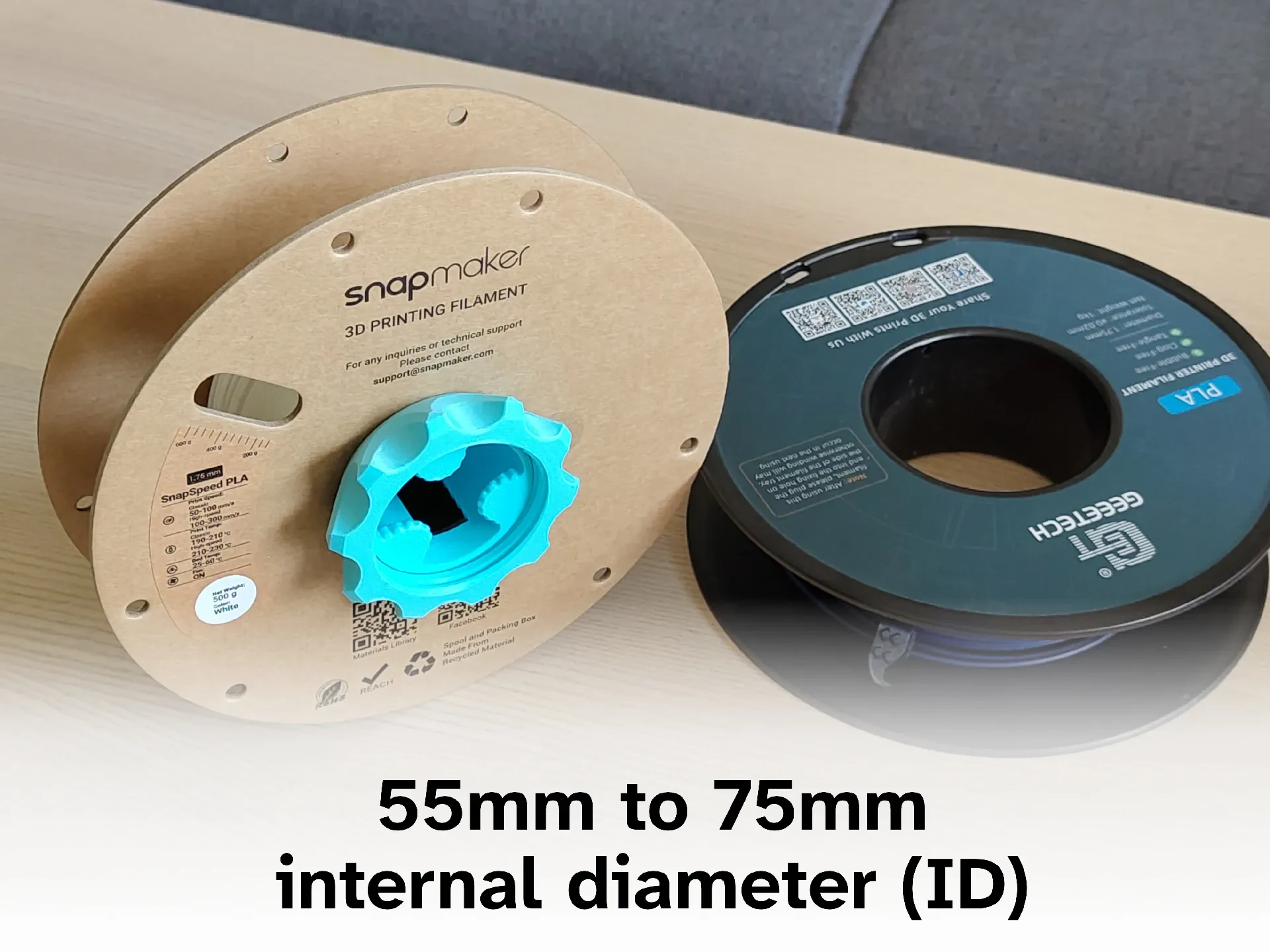

Этот универсальный адаптер позволяет использовать катушки с большим внутренним диаметром (55-75 мм), сохраняя при этом совместимость с катушками меньшего размера, например, для нити SnapSpeed ​​или BambuLab. Он надежно крепится к оригинальным держателям катушек и при необходимости может оставаться на месте или перемещаться между катушками.

Расходует всего 56 г нити и печатает примерно за 1 час 50 минут (при рекомендуемых настройках печати /0,3 мкф).

Особенности

Плотное прилегание: разработано с учетом трения, чтобы оставаться в безопасности, но при этом его легко снять.

Простая установка гайки: завинчивайте в противоположном направлении до фиксации резьбы.

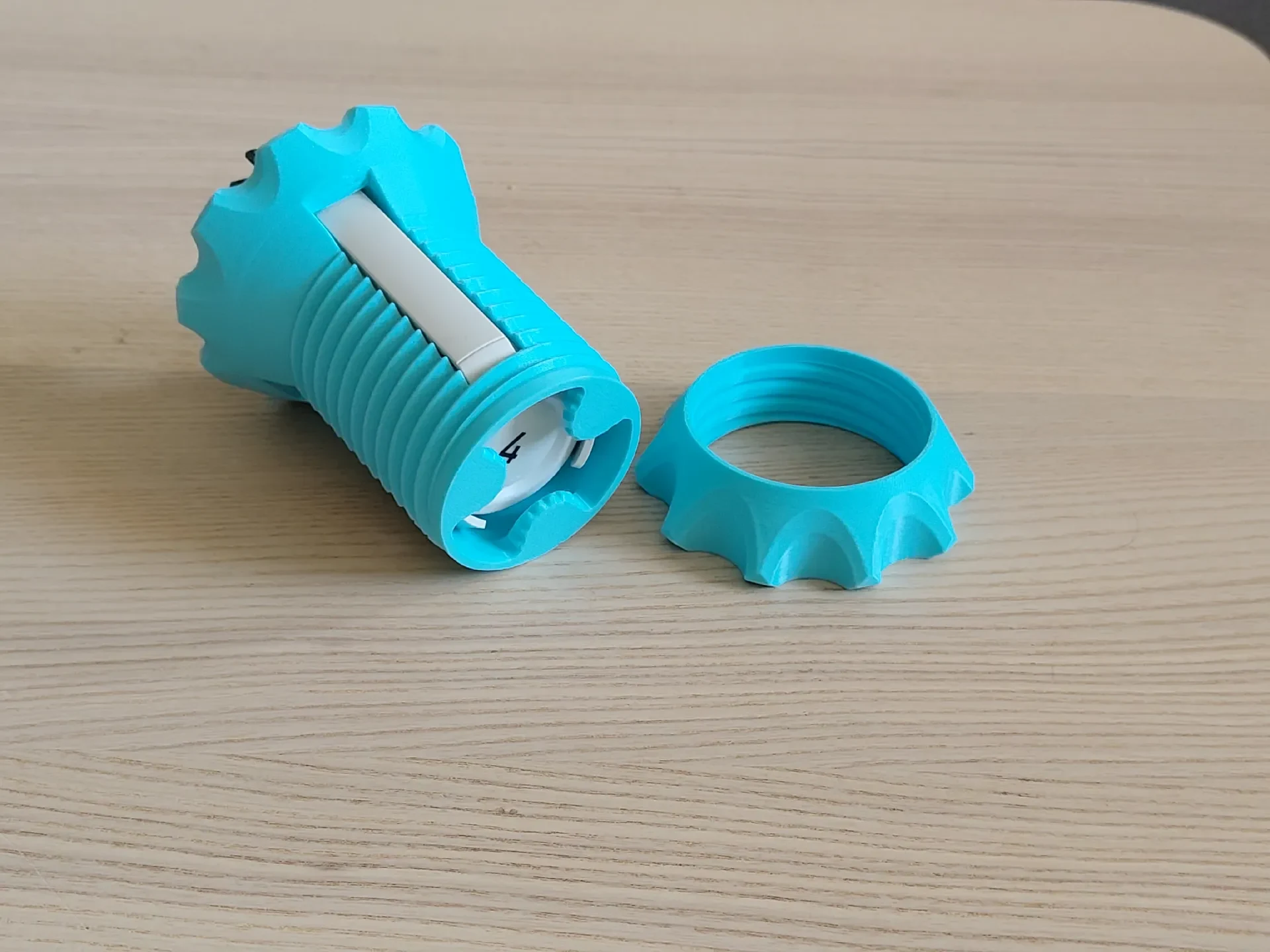

Оптимизированная резьба: два захода резьбы и геометрия, удобная для 3D-печати, позволяют быстро завинчивать и отвинчивать.

Работа одной рукой: три выступа в отверстии болта предотвращают вращение во время завинчивания.

Окраска швов: разрезы нитей с окрашенными швами (в прилагаемом файле .3mf) обеспечивают одинаковые размеры при печати.

Как использовать

Существует два способа использования адаптера: на держателях катушек или на самой катушке с нитью. Эти инструкции предполагают использование одной рукой, хотя использование двух рук облегчит задачу.

Совет: При использовании катушек, которые подходят к оригинальным держателям (например, с внутренним диаметром 55 мм), навинчивайте гайку так, чтобы плоская сторона была обращена к катушке.

Вариант 1. Адаптер на катушке с нитью.
Завинчивание/отвинчивание

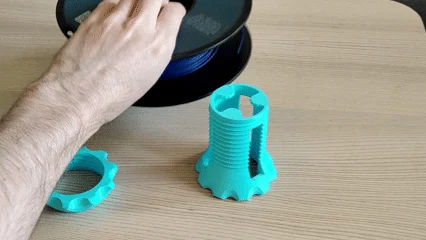

Положите адаптер на ровную поверхность.

Установите катушку поверх адаптера.

Надежно закрутите болт.

Прикрепление

Прикрепите адаптер (с катушкой) к держателям катушек, взявшись за выступы.

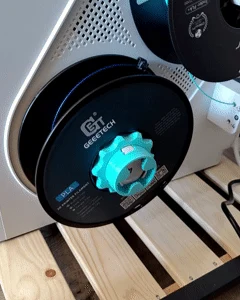

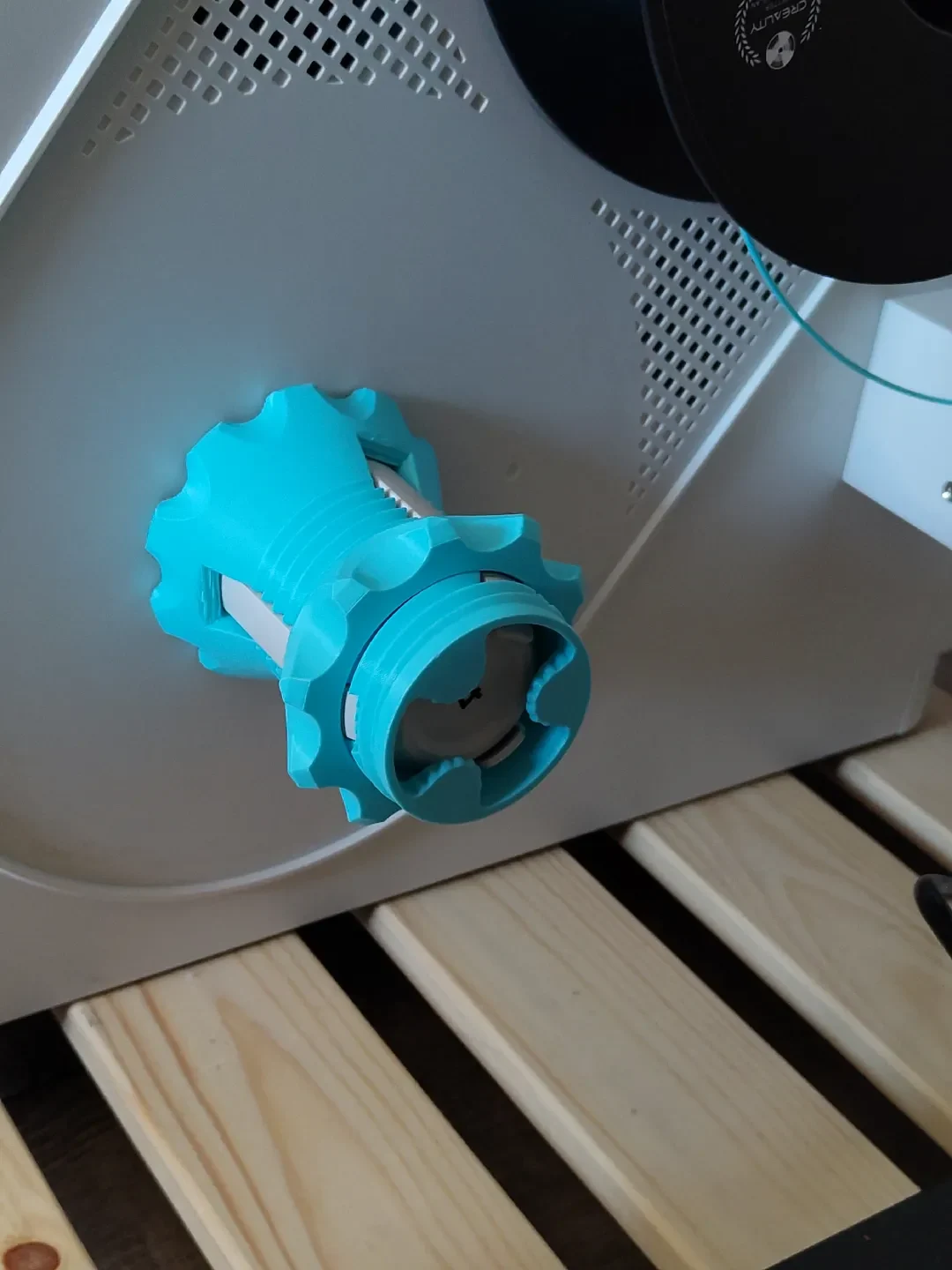

Вариант 2: Адаптер на держателях катушек

Если вы часто используете катушки, несовместимые с оригинальными держателями, полезно оставить на них установленный адаптер.

Однако, поскольку вы ввинчиваете вращающуюся резьбу, это немного сложнее.

Ввинчивание

Наденьте катушку на болт.

Плотно прижмите гайку к болту, чтобы совместить резьбу.

Пальцем поверните болт через один из выступов на первый полный оборот.

Переключитесь на вращение гайки большим пальцем, удерживая болт с выступом.

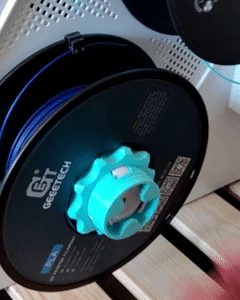

Отвинчивание

Чтобы снять катушку, зафиксируйте болт выступом и открутите его указательным пальцем.

Печать

Распечатайте болт на его головке.

Высота слоя 0,2 мм

2 стены

10% заполнение гироидной области.

Никаких опор и полей не требуется.

НОАК

Вдохновение

Эта модель создана на основе универсальных адаптеров для AMS Lite, но разработана с нуля для Snapmaker U1. Несмотря на то, что держатели катушек этих двух моделей выглядят очень похоже, существует множество небольших различий, которые потребовали разных дизайнерских решений.

Журнал изменений

[23.05.26] — загружен болт v8, такой же длины, как и v7, но с резьбой изначально. Также сделал угол на конце более крутым, чтобы лучше поддерживать более широкие катушки с внутренним диаметром 55 мм. (Не забудьте попробовать использовать гайку в обоих направлениях, если стандартное направление не работает!)

[05.05.26] — загружен болт v7, удлинён на 1см для полноразмерных шпулей Sunlu
