Clippy V2.0 - зажим для скалолазания для любой палки!.......

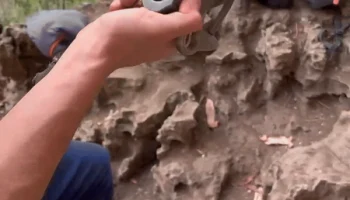

Clippy — это зажим для скалолазания, который я разработал, чтобы он был доступным, надежным и адаптируемым. Цены на большинство зажимов, представленных на рынке, смехотворно завышены, поэтому я сделал тот, который легко печатать и который прослужит долго.

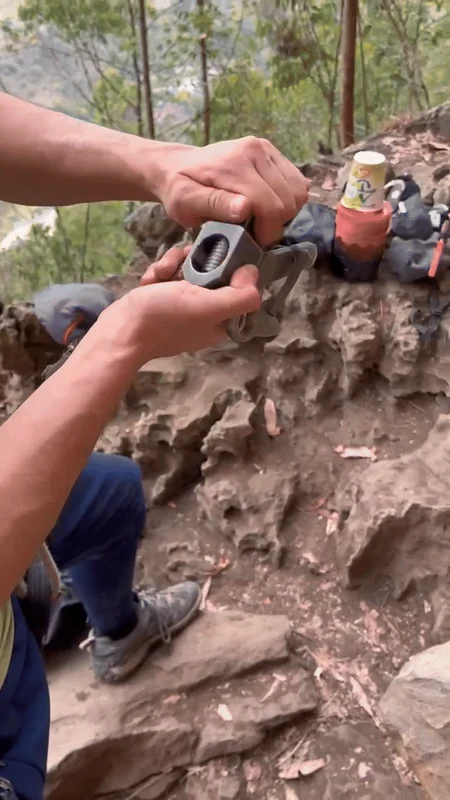

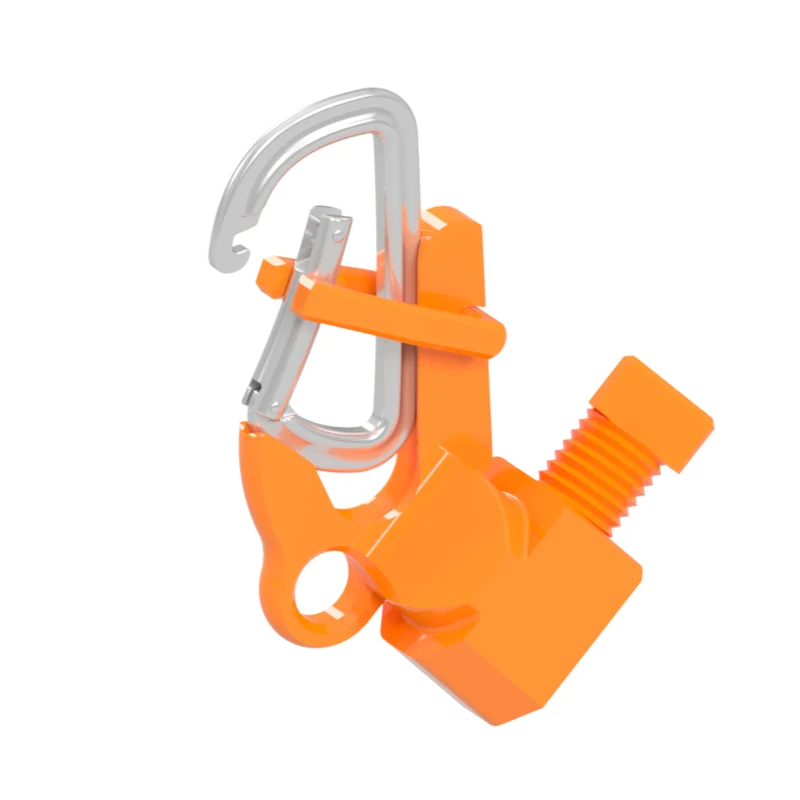

Винтовой механизм позволяет прикрепить его практически к любой палке диаметром менее 30 мм — палкам для селфи, зонтикам, треккинговым палкам, ручкам метлы и даже веткам деревьев. Также имеется отверстие для крепления ремня. Хотя он предназначен для подрезания первого болта, его также можно использовать для «обманывания» при выполнении сложных движений (хотя вам, вероятно, стоит попробовать отправить, вы можете это сделать).

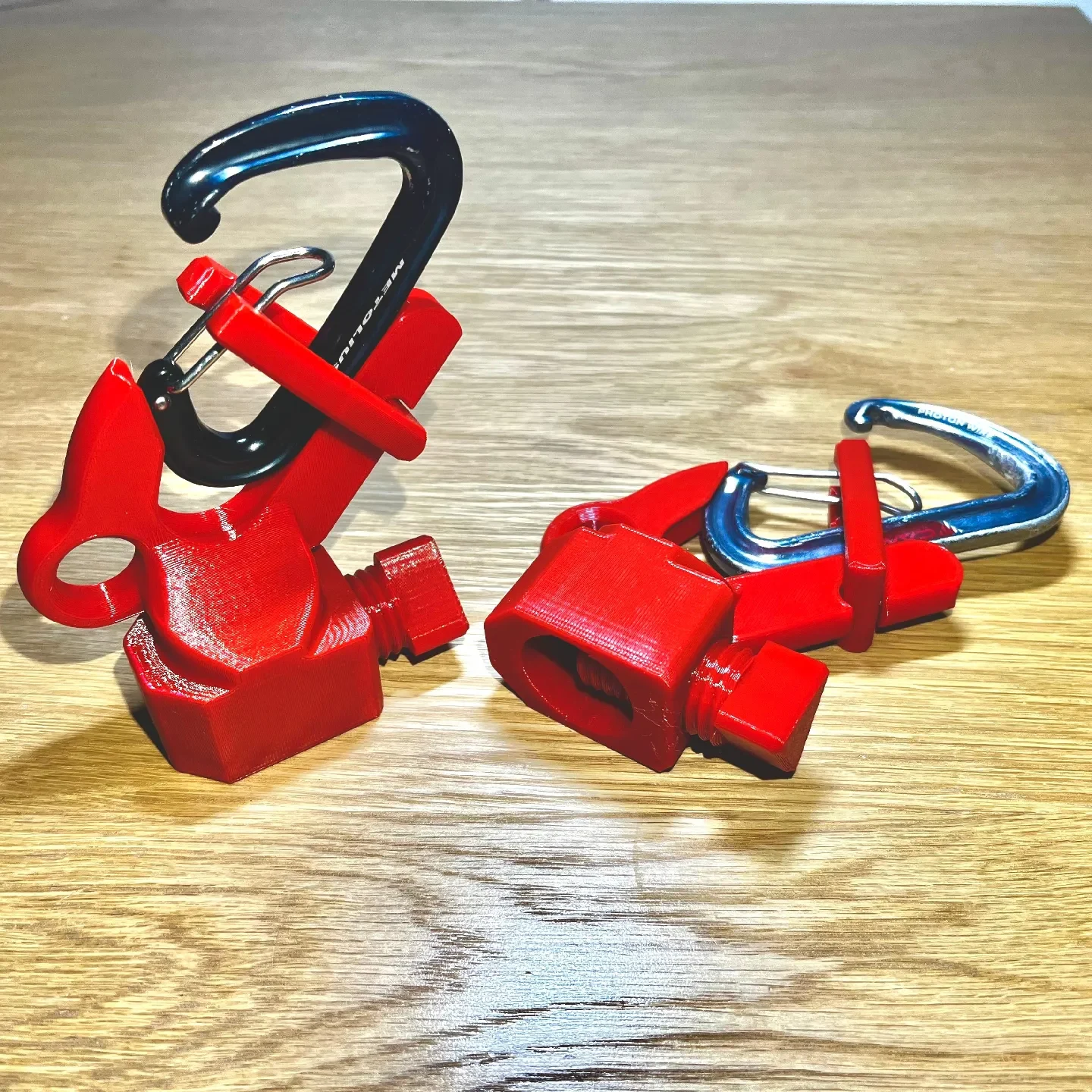

Я опробовал его на нескольких оттяжках от Black Diamond, Metolius, CAMP, Petzl и Climbtech. Все работают очень хорошо, но некоторые работают немного лучше, чем другие. Поэтому я включил файл STEP, если вам нужны корректировки.

Советы по печати:

Распечатайте в PETG.
Никаких опор не требуется
Высота слоя 0,3 — это достаточно хорошо.
4 периметра для винта
100% заполнение устройства открывания ворот
100% секторное заполнение для резьбовой стены и противоположной ей стены.
Примечание. ��опуски в модели действительны для относительно откалиброванного принтера. Если у вас возникли проблемы с винтом, просто масштабируйте оси x и y (не z!) винта до 99,5%.

Создано альпинистом для альпинистов. Надеюсь, это поможет!

Версия 2.0:

Некоторые края более гладкие
Стенка винта стала значительно толще, чтобы предотвратить растрескивание от чрезмерного затягивания (теперь его можно затянуть довольно хорошо и без компромиссов)
Проверка допуска винта
Незначительные изменения геометрии для возможности печати.
Диаметр винта больше, и гораздо проще использовать более тонкие стойки.
