Плавающая/динамическая центральная крышка ступицы V3 (пар...

Последнее обновление: 13 ноября 2025 г.

Версия 3:

Добавлена встроенная гайка M3 для крепления поворотного механизма к верхней крышке.
Упрощенный код OpenCAD для легкой настройки.
Онлайн-настройщик

Версия 2:

Изменен соединитель верхней крышки для использования винтов M3.
Исправлены проблемы с оформлением
Улучшена возможность печати Swing.
Добавлен универсальный тестер.
Улучшенная гибкость клипов.

Старые выпуски: https://github.com/Bob-vdV/floating-hub-cap/releases.

Описание

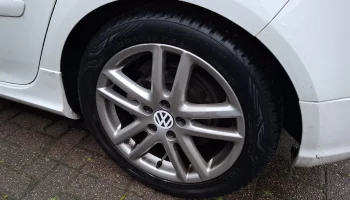

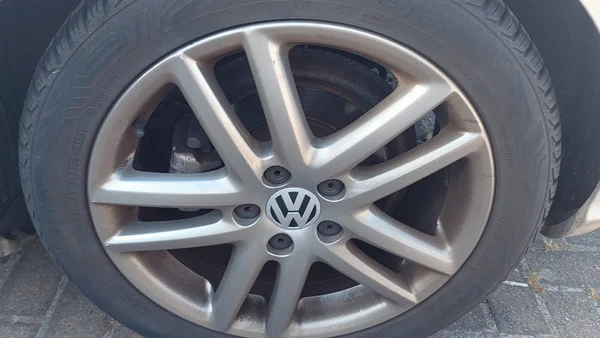

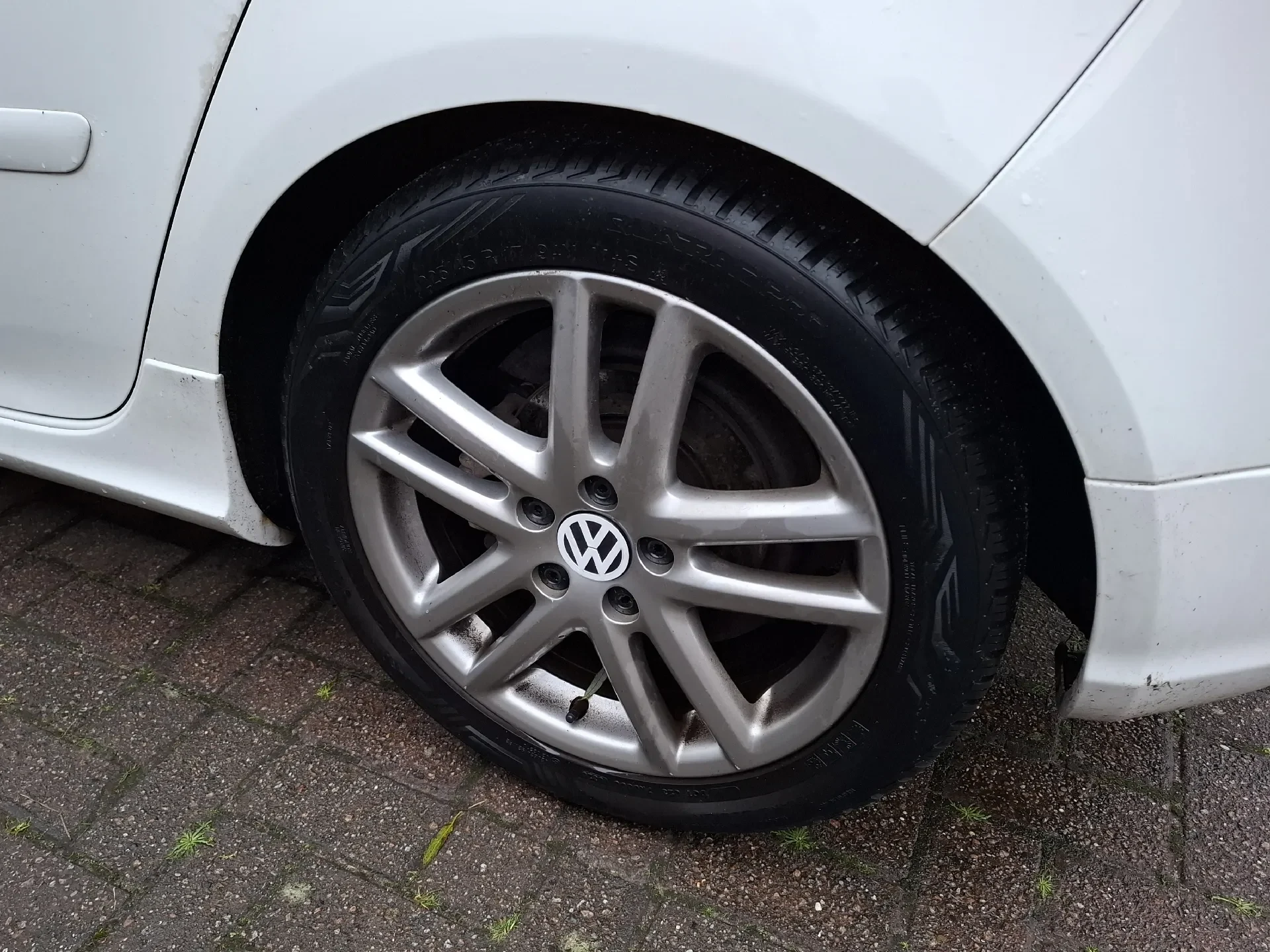

Плавающая центральная крышка, на которой логотип остается вертикально при вращении колеса. Успешно прошел испытания на автобане на скорости до 200 км/ч. В качестве грузов используются обычные винты M4. Хотя изначально он был разработан для центральной крышки с внешним диаметром 65 мм, диаметр можно легко изменить с помощью OpenSCAD. Инструкции по настройке приведены ниже.

Кастомизация/Генерация

Чтобы создать плавающие колпаки ступиц собственного размера, вы можете использовать онлайн-настройщик или локальную установку OpenSCAD. Шаги для обоих вариантов описаны в отдельном параграфе ниже.

Онлайн-настройщик
Перейдите на https://bobvdv.nl/floating-hub-cap.
Откройте меню настройки с помощью кнопки «Настроить».

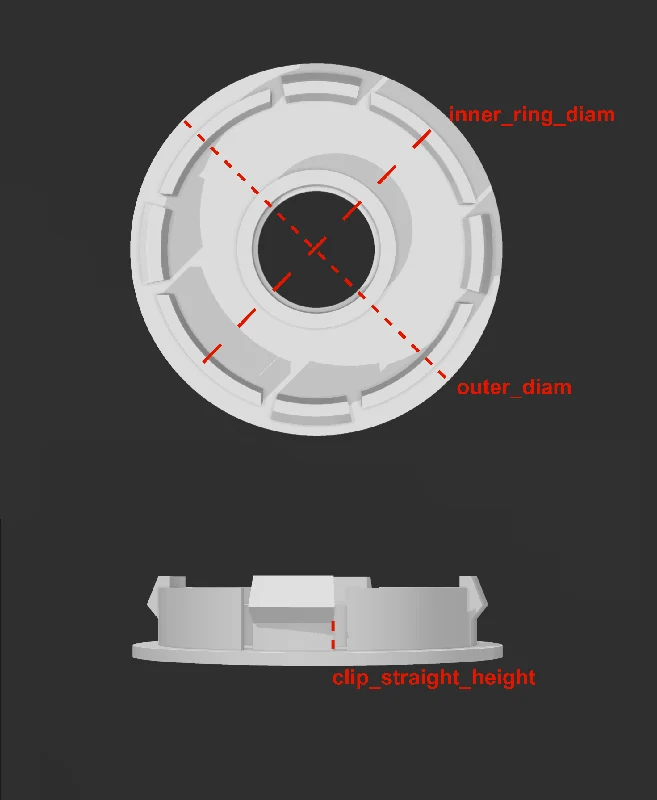

В настройщике справа измените настройки вверху под основными параметрами. На последнем изображении показано, как измерить эти параметры.
Для каждой части в раскрывающемся меню выберите часть, визуализируйте ее (F6) и экспортируйте в STL (F7).
Вы можете добавить свой собственный логотип, объединив простую верхнюю крышку и свой логотип в слайсере. Альтернативно, вы можете добавить виниловую наклейку на простую крышку. Для выравнивания логотипа: стрелка на задней стороне верхней крышки направлена ​​вниз.
Локальная установка OpenSCAD
Загрузите OpenSCAD каждую ночь здесь: https://openscad.org/downloads.html#snapshots-windows
Загрузите исходные файлы OpenSCAD с Github: https://github.com/Bob-vdV/floating-hub-cap (Код → Загрузить ZIP).
В OpenSCAD откройте centercap_main.scad.
Убедитесь, что настройщик включен. Вы можете включить его в меню «Окно» → «Настройщик» на панели инструментов.
Отобразите предварительный просмотр (F5) детали, чтобы отобразить настройки настройщика.
В настройщике справа измените настройки вверху под основными параметрами. На последнем изображении показано, как измерить эти параметры.
Для каждой части в раскрывающемся меню выберите часть, визуализируйте ее (F6) и экспортируйте в STL (F7).
Вы можете добавить свой собственный логотип, объединив простую верхнюю крышку и свой логотип в слайсере. Альтернативно, вы можете добавить виниловую наклейку на простую крышку. Для выравнивания логотипа: стрелка на задней стороне верхней крышки направлена ​​вниз.

Печать

Печать термо- и УФ-стойким материалом (PETG, ASA, ...)

Стандартные настройки подходят для большинства частей. Опоры необходимы только для верхних крышек в определенных положениях. Что касается основы, убедитесь, что у вас хорошая адгезия слоев зажимов, иначе они могут сломаться.

Распечатайте по одному основанию, качелям и вершине для каждого колеса.

На плоской верхней обложке логотип можно напечатать другим цветом, заменяя нить. Для получения хорошего качества поверхности я рекомендую печатать его с опорами, логотипом вверх и использовать кривые Гильберта в качестве верхнего заполнения.

Сборка

Для сборки 4 плавающих колпаков ступиц вам понадобится:

4 подшипника 608 (рекомендуется BONES REDS для низкого трения)
20 винтов M4 10 мм
20 или 40 гаек M4
4 винта M3 14 мм
4 гайки М3

Вы можете выбрать количество гаек в зависимости от качества подшипников и максимальной скорости, где более высокие скорости требуют большего количества гаек (веса). Теоретический расчет максимальной скорости описан в разделе тестирования ниже.

Этапы сборки одной крышки ступицы:

Проверьте, подходит ли база к вашему колесу
Вставьте подшипник в основание. Это плотная посадка, поэтому вам, возможно, придется ее забить. Для забивания можно использовать жертвенный калибровочный куб, чтобы не повредить подшипник.

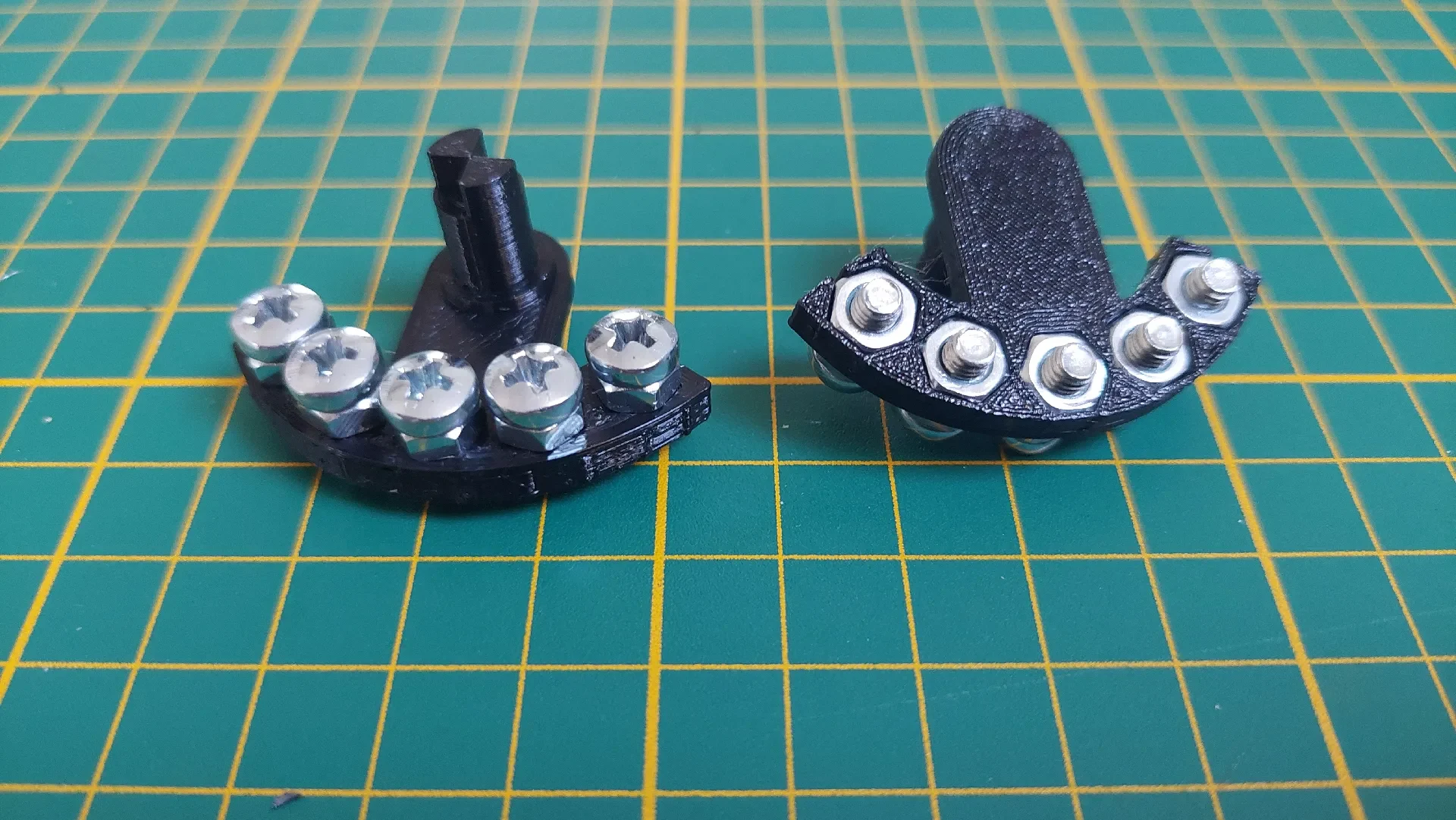

Если вам нужен дополнительный вес, сначала добавьте гайку M4 к каждому винту M4. Затем вставьте гайку в каждое отверстие качелей и закрутите винты.

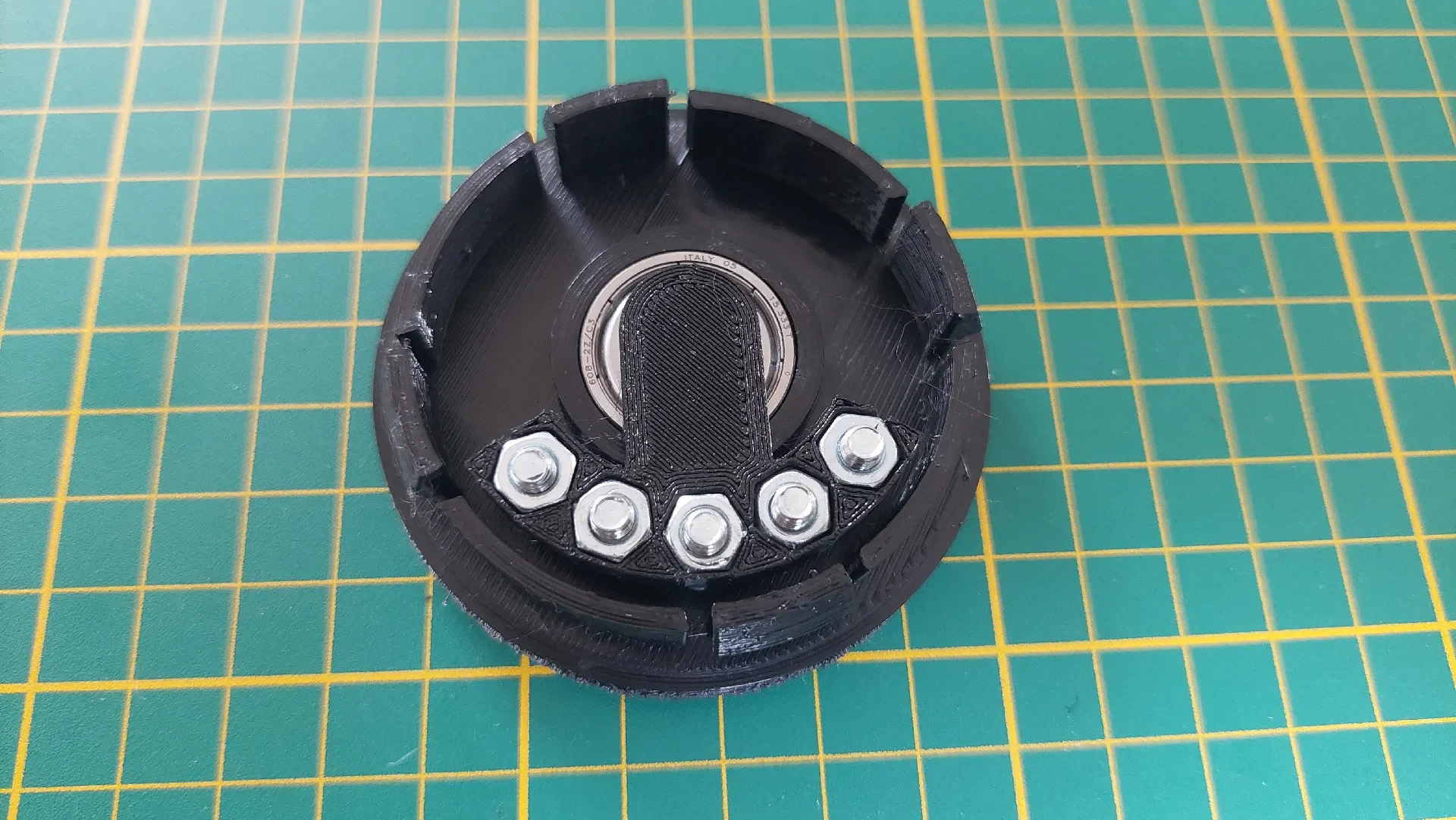

Вставьте качели в подшипник и убедитесь, что они могут свободно вращаться.
Вставьте гайку М3 в верхнюю крышку и проверьте, совпадают ли отверстия.
Совместите поворотный механизм со стрелкой на верхней крышке и вставьте верхнюю крышку в подшипник.
Пока держись
