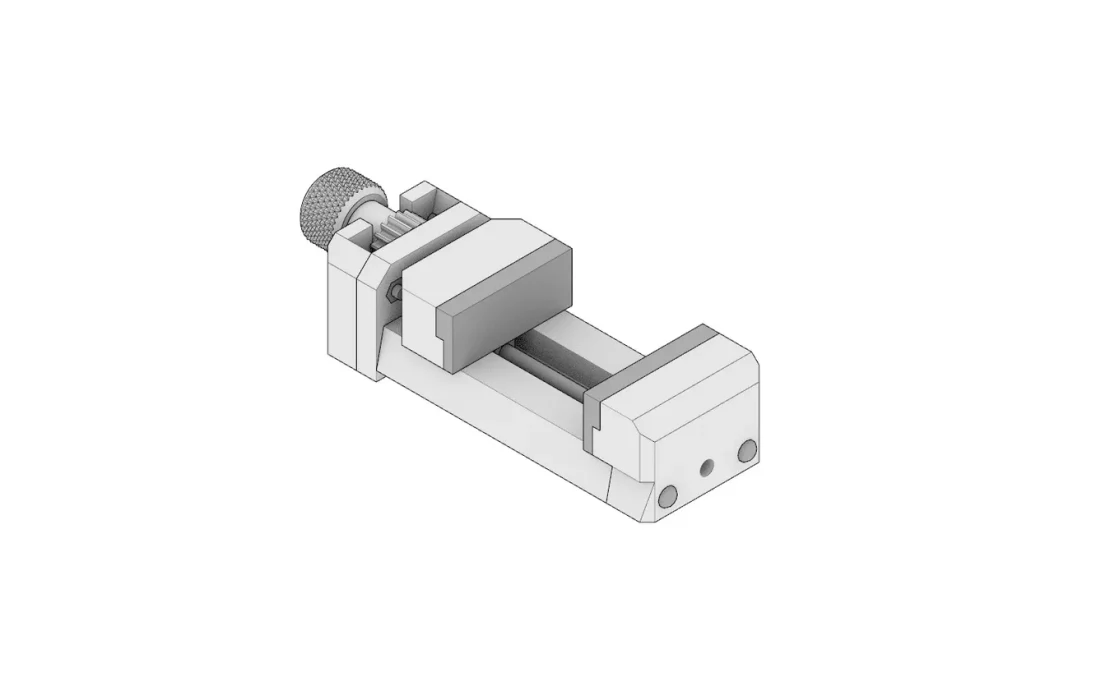

Тиски типа "ласточкин хвост" серии D
Серия тисков «ласточкин хвост» с несколькими вариантами, основанными на дизайне Криса Борге.

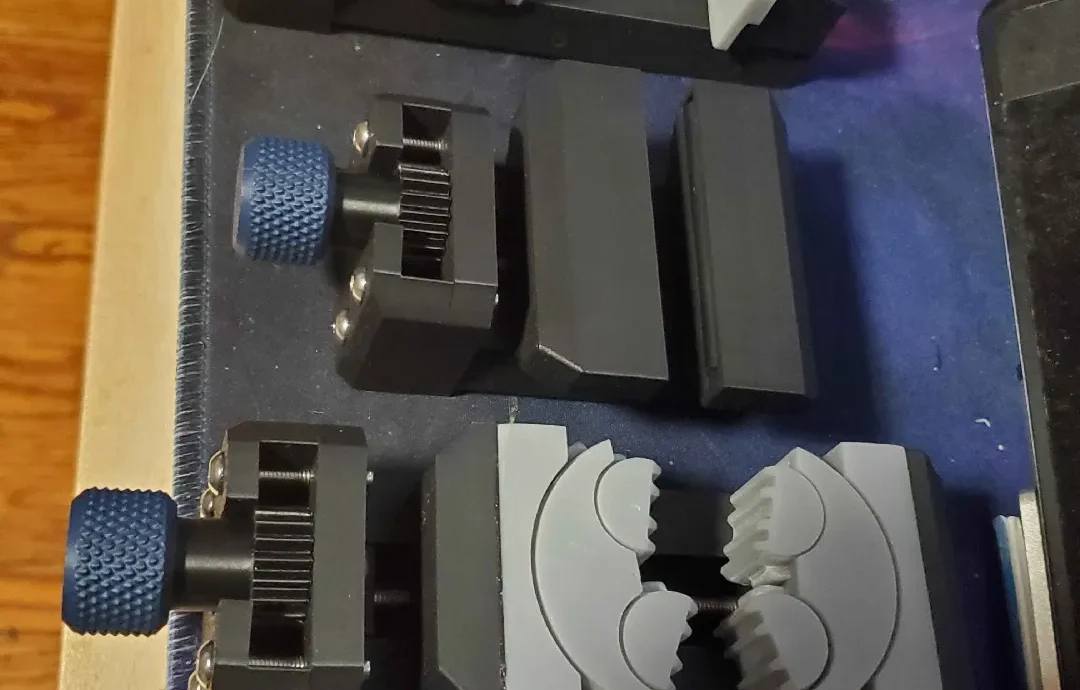

Включает версии с коротким корпусом и стандартным корпусом, а также три набора губок: плоские, печатные и фрактальные.
Спецификацию материалов и инструкции по сборке можно найти в формате PDF.
Если вам нужна неметрическая версия, посетите https://www.printables.com/@Thos_42489 — у него есть ремикс шариковых тисков и тисков «ласточкин хвост», которые могут подойти вам по скорости.
Обновление от 31.08.2024:
Добавлены вертикальные кулачки и вставки V-образных кулачков.
02.01.2024 Обновление:
Добавлены настоящие «сменные» челюсти. Используйте винты M3 с головкой с головкой (8 мм), чтобы прикрепить вставки кулачков к кулачкам. Губки, как подвижные, так и фиксированные, имеют по два отверстия для термофиксируемых вставок M3. Длина 8 мм мне подошла.
Изменены отверстия в основных корпусах, чтобы в них можно было установить термофиксируемую вставку M3x3 (которая, по общему признанию, встречается немного реже, но я нашел ее) для использования с платформами (см. Ниже).
Добавлены «Платформы», чтобы тиски ровно прилегали к поверхности, не находясь в шариковых тисках. Используйте винты с потайной головкой M3x6, чтобы прикрепить платформу к нижней части основного корпуса снизу.
Добавлена «уменьшенная» версия основного корпуса (и платформы), которая позволит вам использовать 4 винта M4x60 вместо 2 M4x60 и 2 M4x65 для сборки основного корпуса.
(Инструкция в формате pdf еще не обновлена)
02.02.2024 Обновление:
В «Сменные» губки добавлен вариант с гайкой на случай, если вы не хотите иметь дело с термофиксируемой вставкой. Я не пробовал их печатать, и, честно говоря, я рекомендую использовать варианты вставок с термофиксацией вместо них из-за перемычек, но теперь такая возможность есть.
