Фрезерный стол Dremel

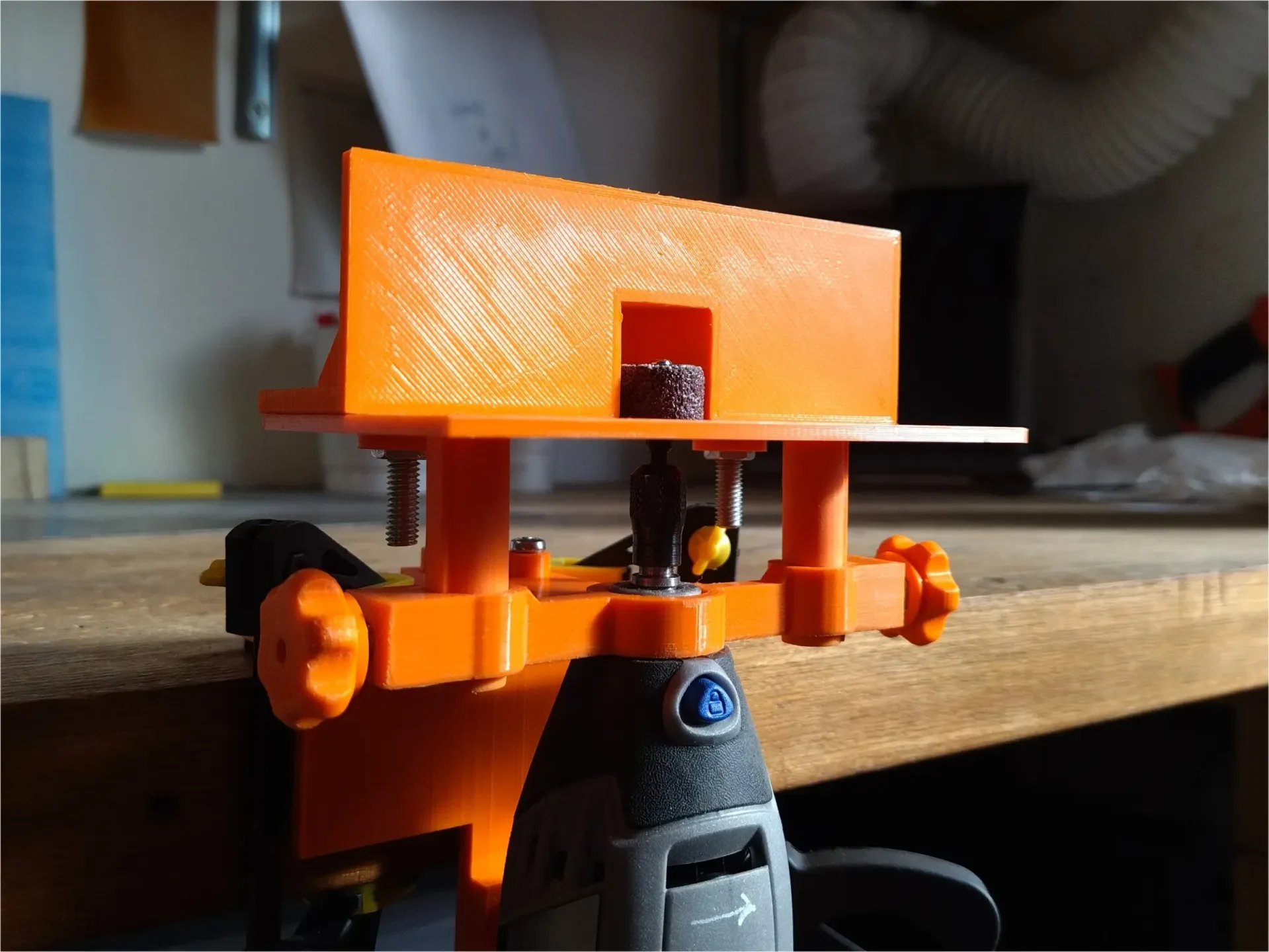

Опираясь на эту конструкцию (и благодаря ее дизайнеру), я разработал свою версию насадки типа фрезерного стола для Dremel 3000. Самым серьезным изменением, которое я внес, было перемещение регулировки высоты с резьбового крепления «горло» на пару «ножек» на самой части стола. Я сделал это, чтобы обеспечить больший ход, в том числе возможность опустить стол настолько, чтобы заменить инструмент, что в противном случае потребовало бы разборки, и, таким образом, ограничил использование инструментов теми, которые проходят через «горло».

«Ножки» регулировки высоты плотно прилегают, и потребуется некоторая шлифовка — или вы можете отрегулировать модель, если вас устраивает более свободная посадка. ОБНОВЛЕНИЕ: Я слышал, «ноги» были слишком тугими; Добавил версию с чуть большим клиренсом

Я использовал винты европейского стандарта — полукруглую головку M5 для сборки и шестигранную головку M6 для крепления ограждения. Если у вас есть более короткие винты для сборки, чем те, которые я использовал, диаметром 16 мм, не забудьте соответствующим образом отрегулировать модель. Винты M6 диаметром 30 мм, показанные для крепления ограждения, также не обязательно должны быть такими длинными, но их укорочение не потребует каких-либо изменений модели.

Шестигранные винты и гайки в большинстве случаев должны иметь достаточную запрессовку, но я рекомендую выполнить пробную печать на собственном принтере и при необходимости отрегулировать их.

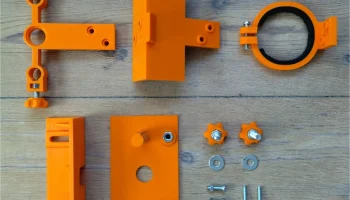

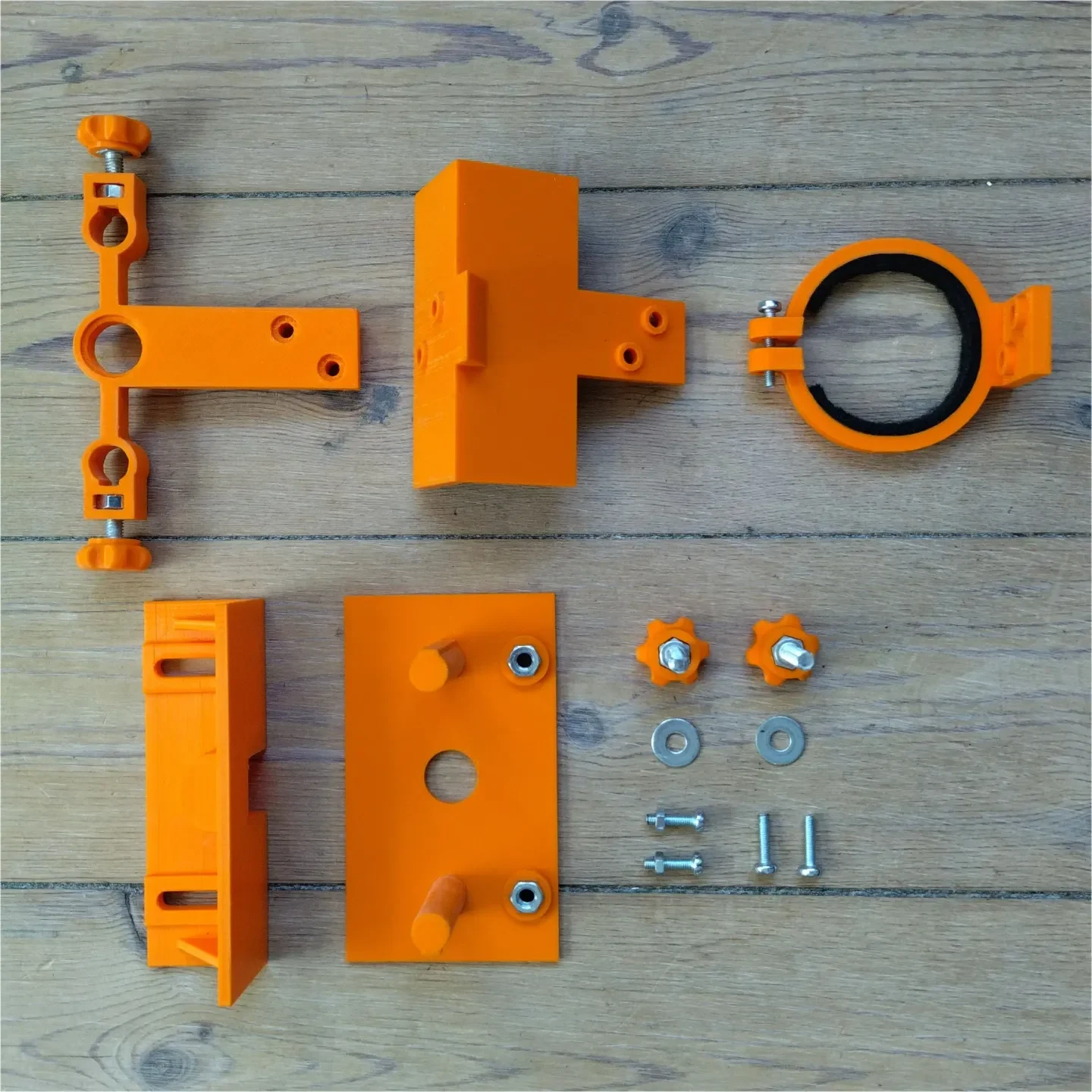

Обратите внимание, что я оставил немного места в кольце, удерживающем корпус дремеля, для довольно толстого слоя войлока — вы можете видеть это на изображении деталей.

Наслаждаться!
