Электронный грузоподъемник Atorch DL24.........

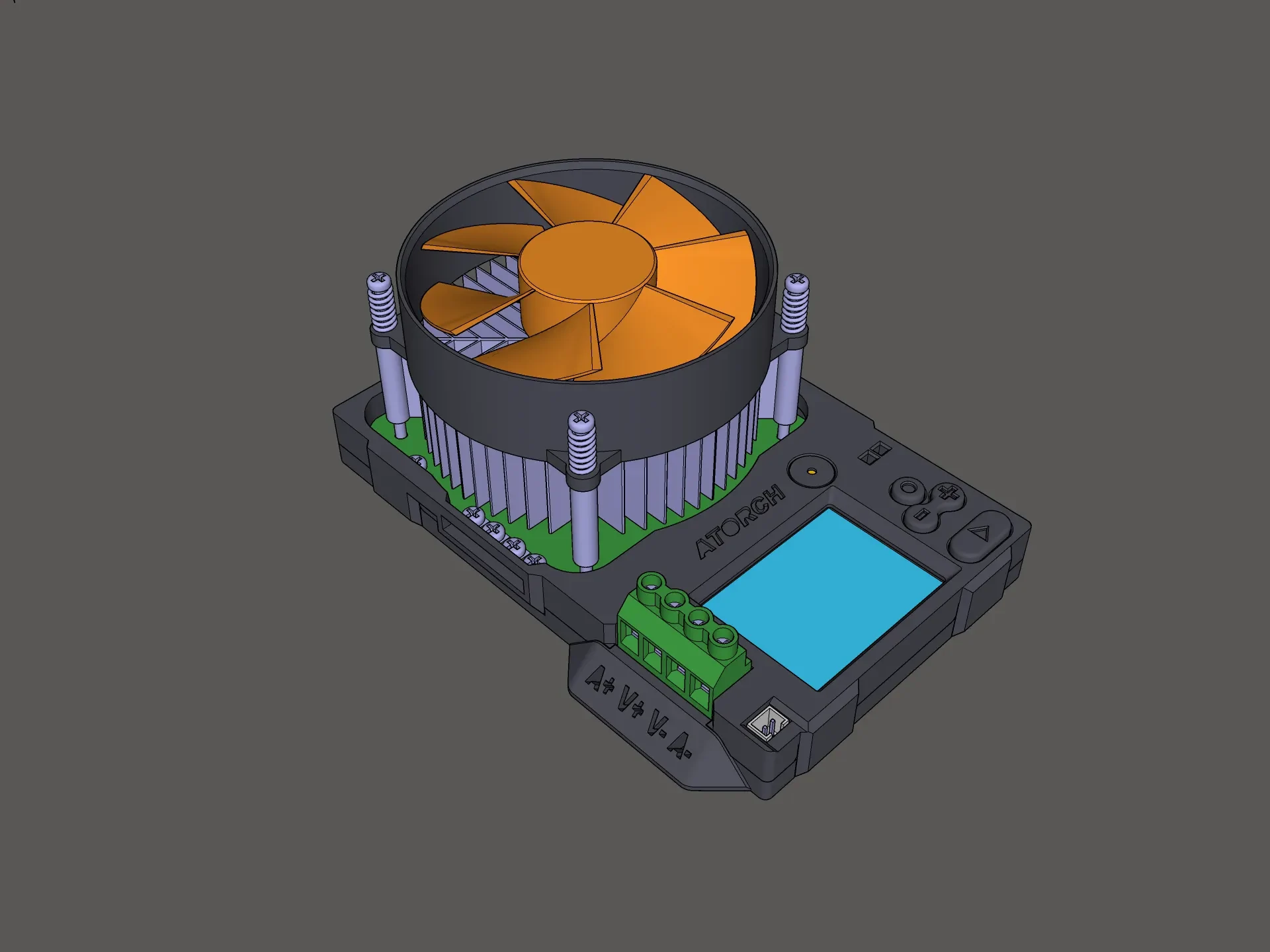

Электронный нагрузочный шкаф Atorch DL24 150 Вт

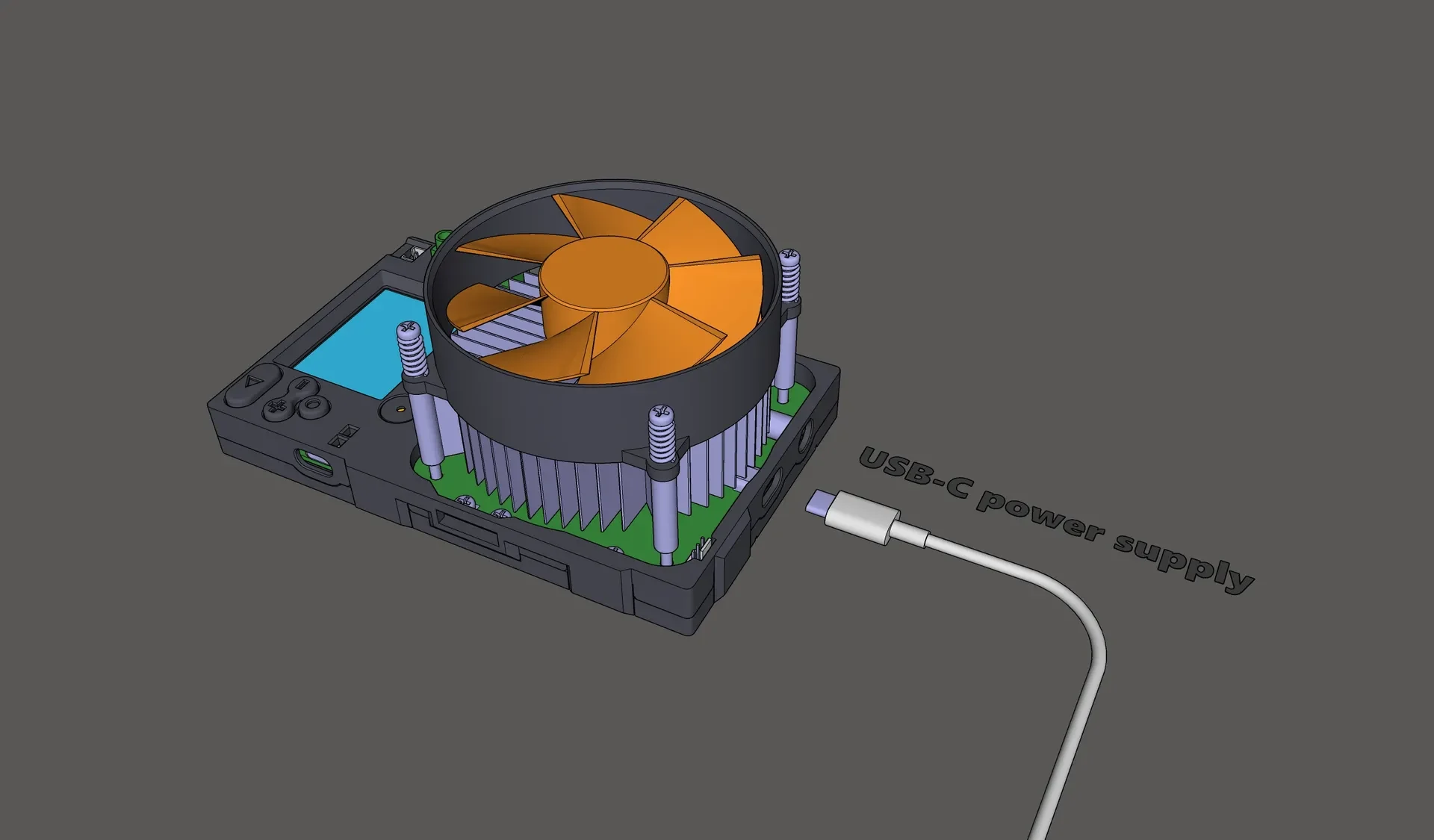

Более новая версия может питаться от источника питания USB-C 5 В.
Верхнюю крышку можно установить без необходимости разбирать радиатор с вентилятором и переклеивать транзистор — верхняя крышка просто надевается на радиатор и защелкивается зажимами на нижней крышке.
Сплошная нижняя крышка с возможностью установки гаек M3 или термофиксируемых гаек M3.

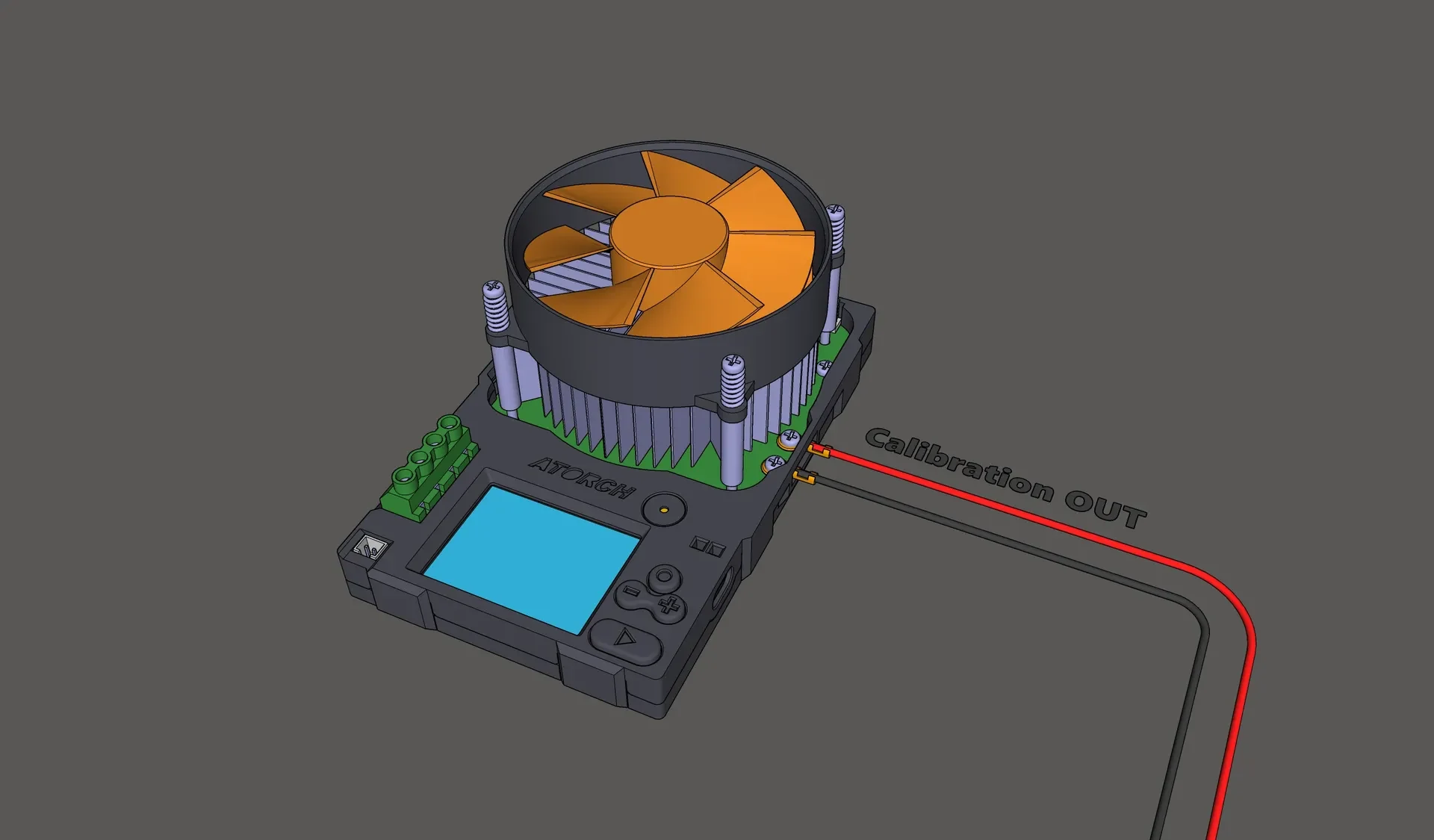

Отверстие в крышке для (калибровочных) ВЫХОДНЫХ кабелей.
Два варианта нижней крышки:
Для классических гаек М3.
Для термофиксируемых гаек M3 (внешний диаметр 5 мм x высота 4 мм)
(Обе версии работают с винтами M3 длиной 10 мм, с полукруглой или потайной головкой)
Рекомендуемые настройки печати: ⚙
◦ Материал: PLA, PETG, ASA.
◦ Диаметр сопла: 0,6 мм.
◦ Высота слоя: 0,2 мм.
◦ Периметры: 3 (с соплом 0,4 используйте 4 периметра)
◦ Заполнение: Соты с толщиной 25 %.
◦ Скорость печати: ~ 30 мм/с.
◦ Ориентация печати: Как в файлах STL.
◦ Поддержка: Нет
Если вы выберете нить ASA, вы можете использовать треугольники, предотвращающие перекос:
Откройте треугольники в слайсере, разделите их на отдельные объекты и переместите их в углы, которые нужно усилить, разместите их со смещением ~2 мм от объекта и используйте на всем поле поля 4 мм. Удалите их небольшими кусачками. В противном случае для пуговиц распечатайте их без полей.
⚠ Если вы используете боковые выходы с вилочными клеммами (например, калибровочный ВЫХОД), всегда подключайте их, когда горелка выключена: напряжение на винте + расположенный рядом металлический радиатор + металлическая отвертка = риск короткого замыкания.
Примечания:
В комментариях пользователи Romys @Romys_3646520 и Phil @Phil_28066 написали мне, что тестировали крышку на 180-ваттной версии Atorch и что крышка хорошо подходит на эту более мощную версию (нужно снять больший радиатор с вентилятором). Спасибо пользователям Ромис и Филу за тестирование и отзывы!
По поводу терминалов B+ CON+ CON- S пользователь MaffooClock @MaffooClock в комментариях написал:

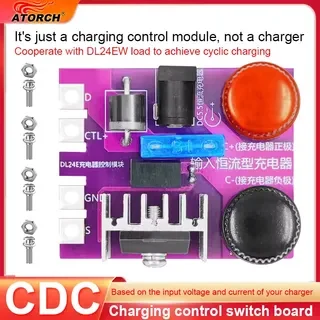

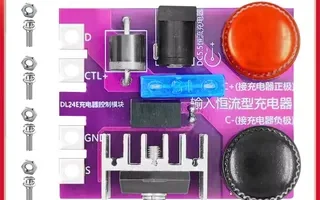

Они предназначены для подключения внешнего контроллера заряда, поэтому вы можете измерять емкость аккумулятора на основе заряда, а не просто разряда (это будут режимы CDC, CDCDC и CDxn):
https://www.aliexpress.us/item/3256805349867022.html
Инструкции по сборке версии с термофиксирующими гайками:
1) Сначала вставьте 10 термофиксирующих гаек сверху в нижнюю часть горелки — крышку термофиксируемых гаек:
2) Прикрутите электронную плату Atorch четырьмя винтами M3 10 мм к нижней крышке:
3) Вставьте кнопки в крышку Atorch_Top, убедитесь, что кнопки работают плавно. Если у них слоновья нога, заточите их края:
4) Переверните Аторч вверх дном, чтобы прикрепить верхнюю крышку, чтобы кнопки (красные на картинке) не выпали:
[v] После того, как вы услышите 6 щелчков, все готово.
