Приспособление для съемки и видеосъемки камеры.........

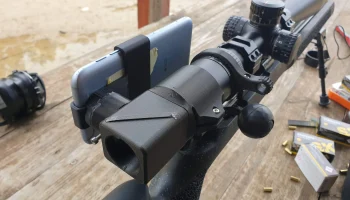

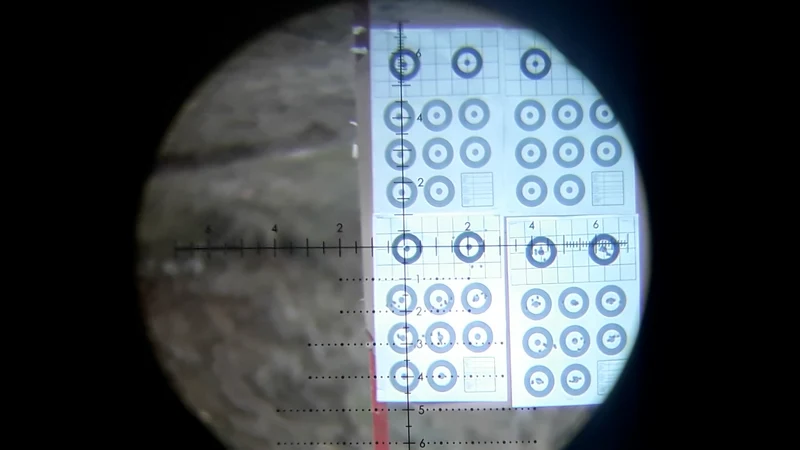

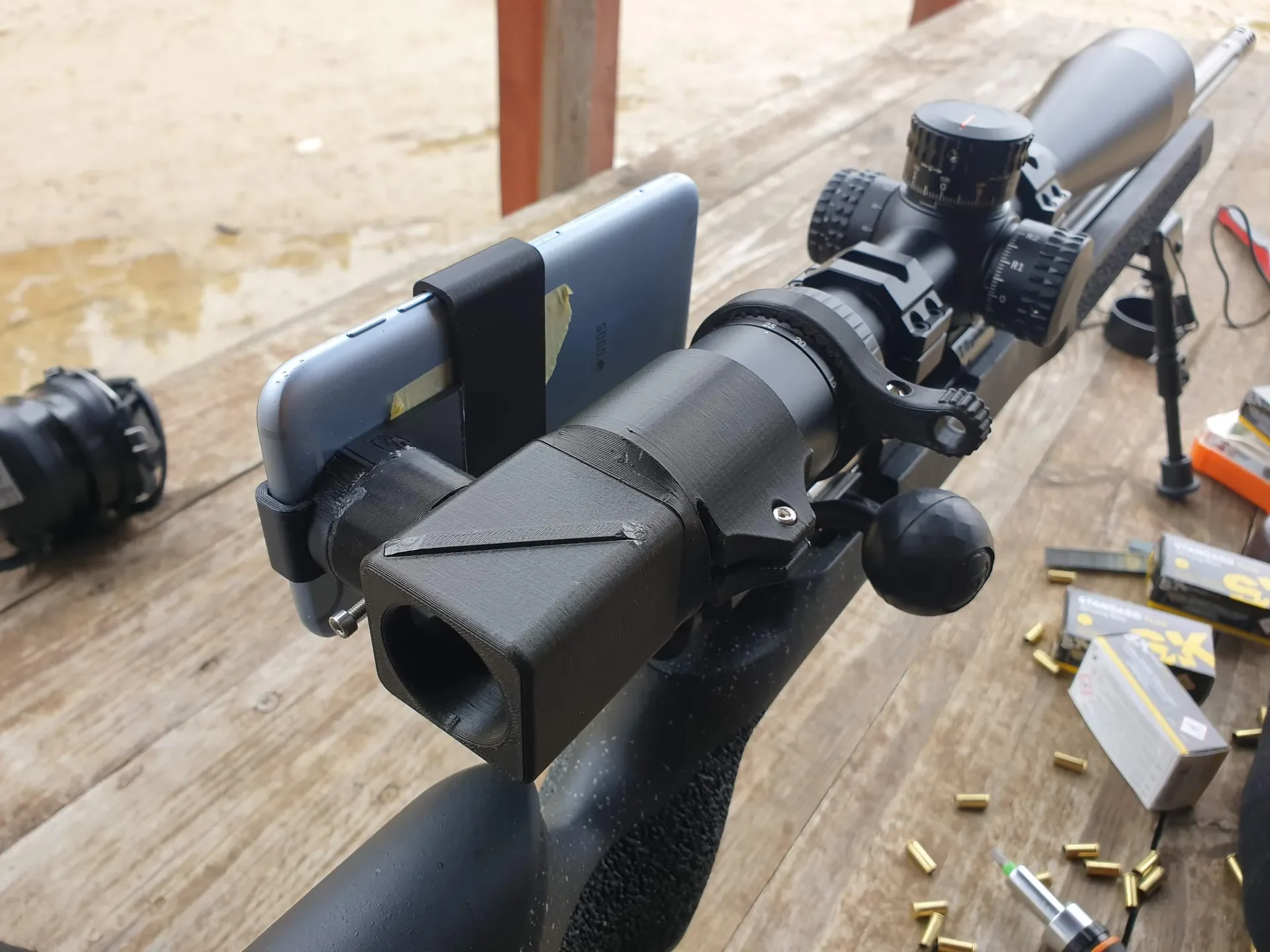

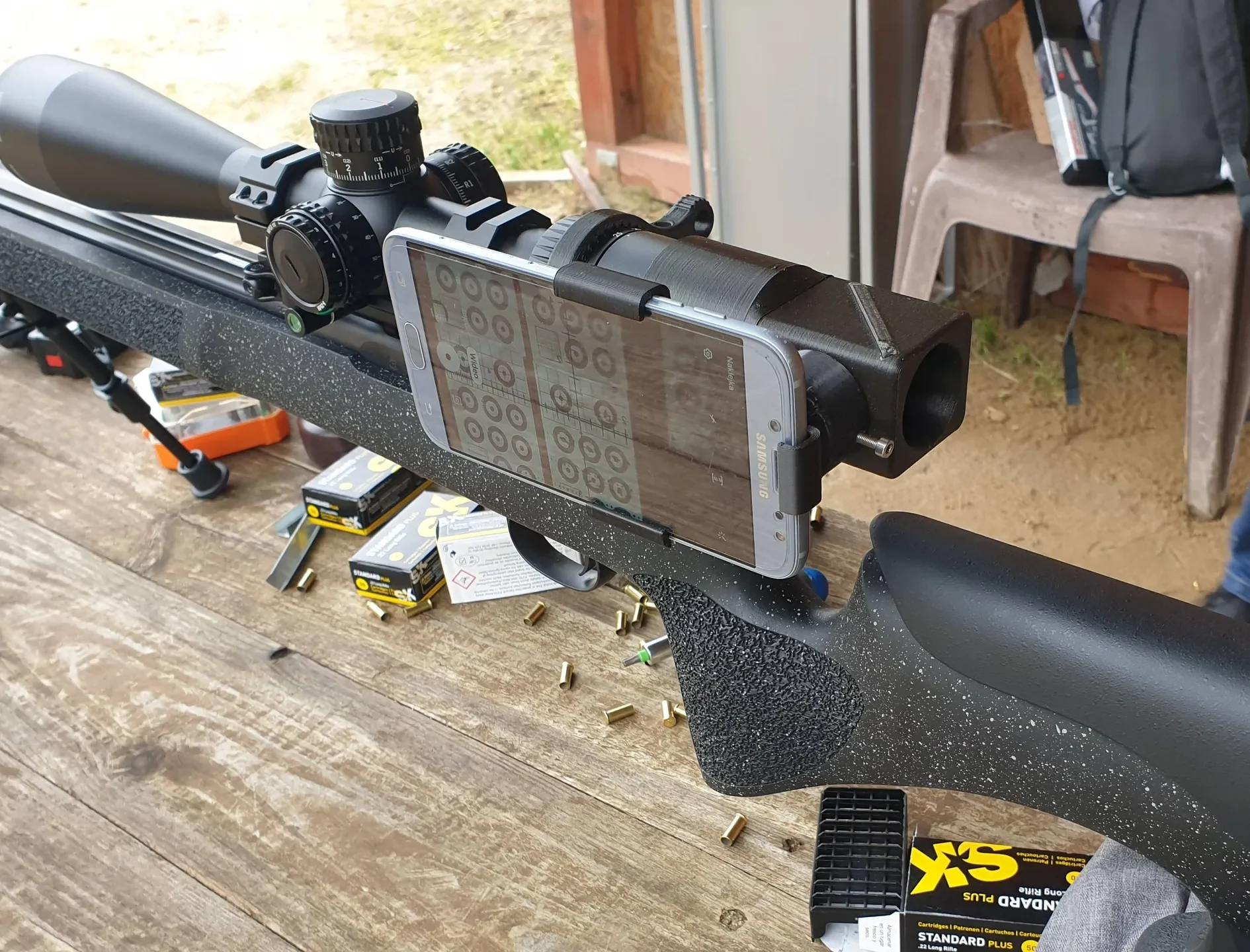

Эта насадка для прицела позволяет одновременно снимать и записывать вид прицела.
Он использует полупрозрачное зеркало, чтобы часть света направлялась в камеру, а остальная часть — в глаз фотографа.

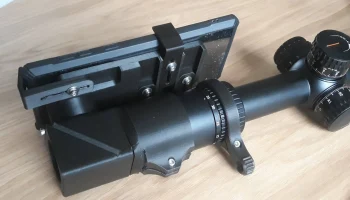

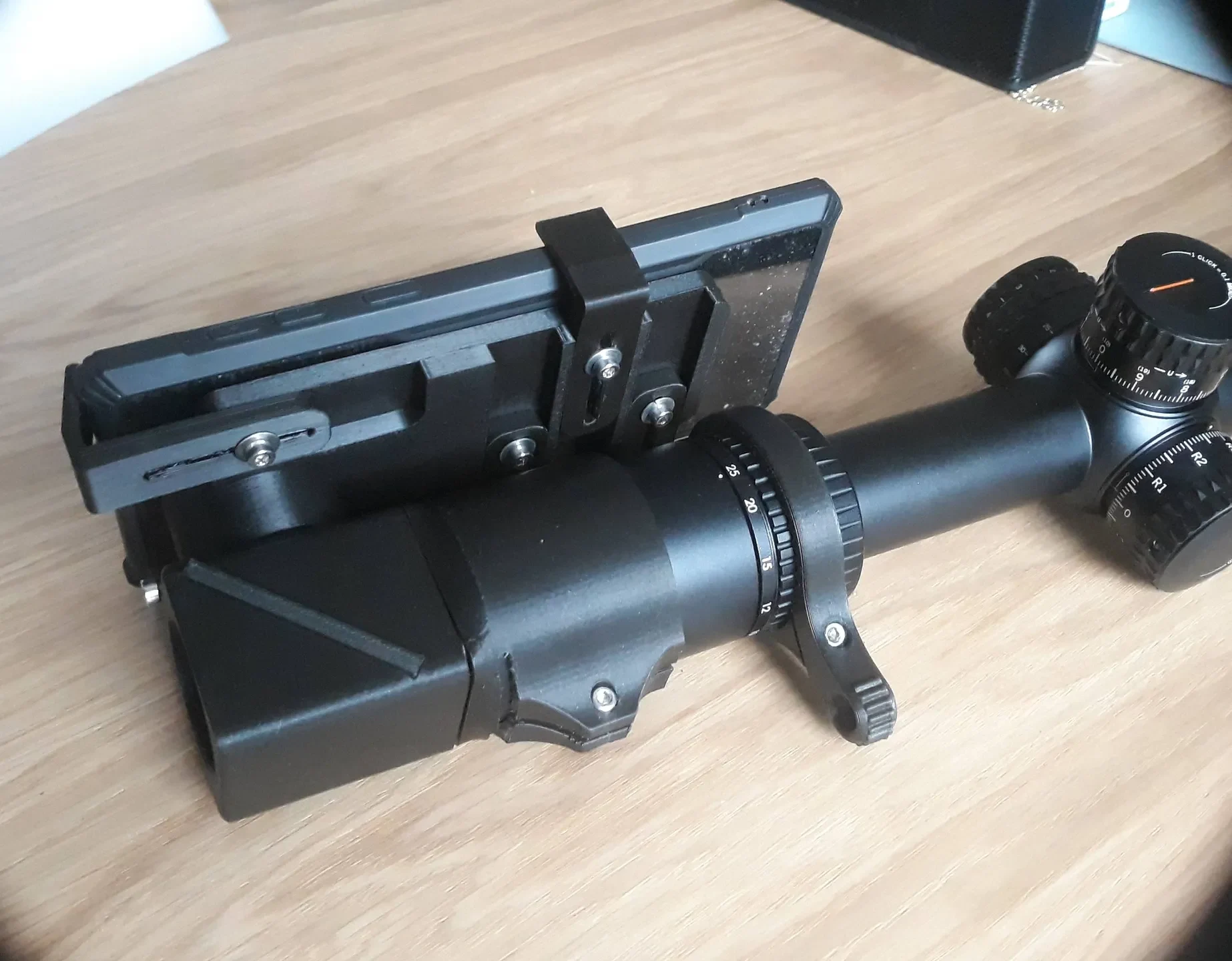

Насадка представляет собой модульную конструкцию, состоящую из основного корпуса, в котором находится зеркало, адаптер для крепления оптического прицела и держатель для телефона.
Наилучших результатов вы получите, используя зеркало с коэффициентом отражения 50 %, но вы можете поэксперим��нтировать с тонирующей пленкой для окон (попробуйте найти что-нибудь в диапазоне отражения 40-75 %).

Стандартного размера зеркала не существует, поэтому его определяет небольшой размер устройства.
Вам нужно разрезать зеркало до размеров 47х32 мм. Основной корпус соответствует стандартной толщине зеркала 4 мм.
Если ваше зеркало тоньше, вам необходимо использовать проставку позади зеркала — зеркало необходимо выровнять по кра�� отверстия, ближайшего к прицелу (одна предусмотрена для зеркала диаметром 1,1 мм).

Основной корпус имеет воротник диаметром 28 мм для крепления креплений для телефона или камеры.
Этот проект представляет собой универсальный держатель для телефона, но держатели, изготовленные по индивидуальному заказу, будут работать лучше.

Спецификация материалов:
Основной корпус:

Полупрозрачное зеркало 47х32мм (макс. толщина 4мм)
4шт резьбовая вставка M3
4шт болт с шестигранной головкой M3x5мм
0-4шт шайба М3

Адаптер для прицела (для одного адаптера):

1шт M3x15мм шестигранный болт
1шт гайка М3

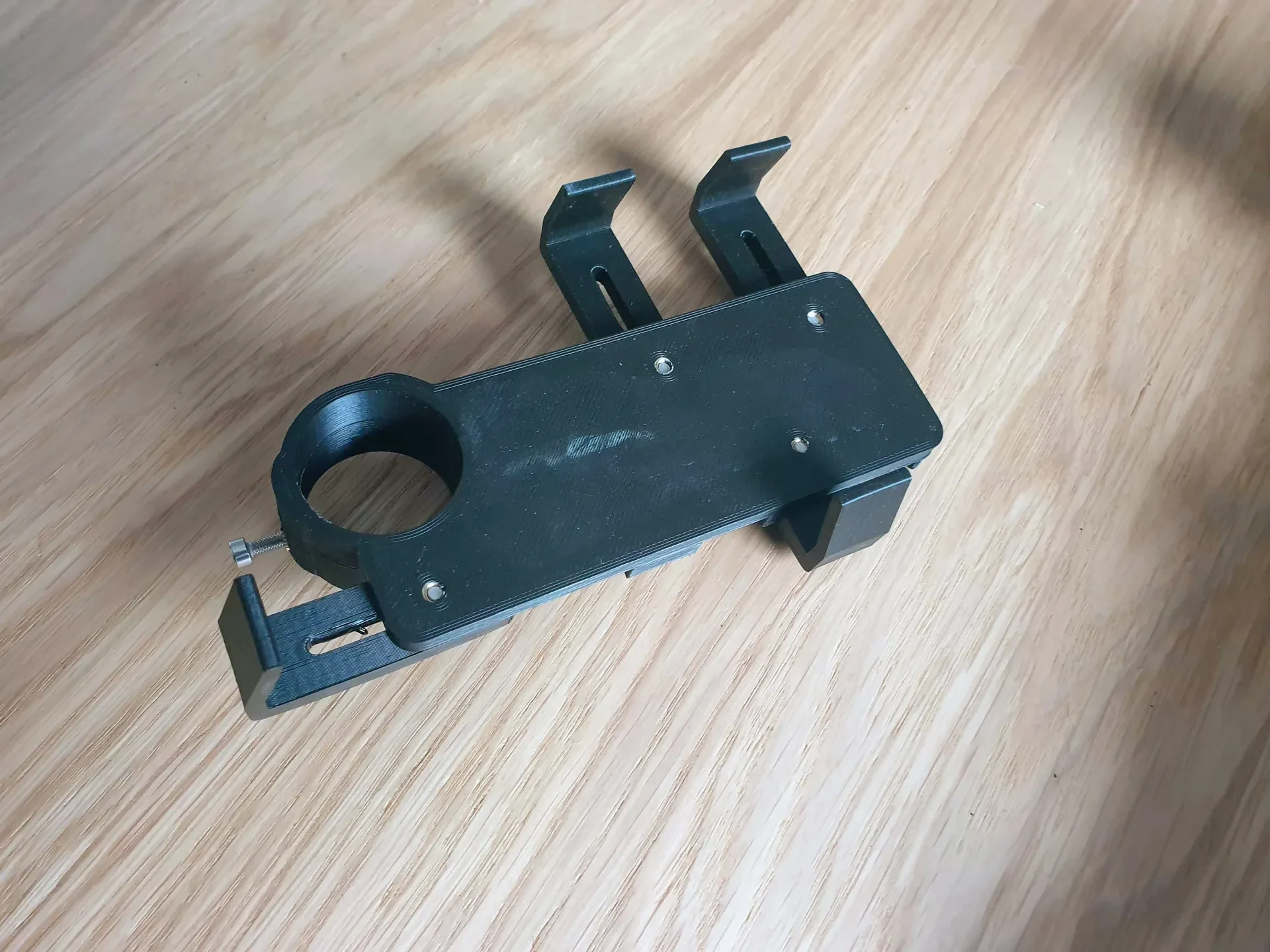

Универсальный держатель для телефона:

5шт резьбо��ая вставка M3
5шт болт с шестигранной головкой M3x10мм
Шайба М3 (желательно большая) 4шт.

Печать:

PLA не рекомендуется использовать, если вы будете использовать насадку под прямыми солнечными лучами, поскольку она может деформироваться от температуры.

Распечатайте один основной корпус, одну вилку, один корпус телефона, четыре зажима для телефона и адаптеры для нужных прицелов.

Печать основного корпуса и прицела с опорой улучшит качество.
Тело можно распечатать без поддержки.
Адаптеры прицела имеют выступ, который можно напечатать без поддержки, но это будет неряшливо.

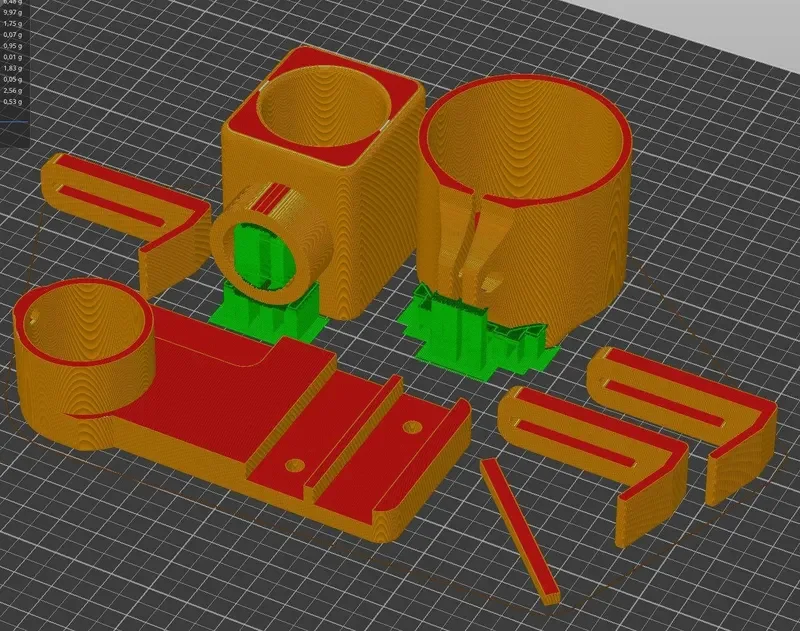

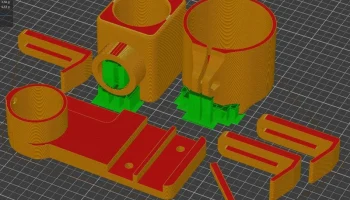

Рекомендуемую ориентацию печати и поддержку см. на прилагаемом изображении.
Все отверстия подходят для размера M3. Размер их можно измерить сверлом диаме��ром 3 мм.

body.stl — основной корпус, в котором находится зеркало.
spacer_2-6.stl — проставка для использования зеркала толщиной 1,13 мм.
plug.stl — заглушка для закрытия слота зеркала после установки

phone_body.stl — основная часть универсального держателя для телефона
phone_clamp.stl (напечатать 4 раза) — зажимы для держателя телефона

Адаптеры прицелов с прицелами, которые им подходят.
Если вашего прицела нет в списке, выберите адаптер большего размера, ближайший к диаметру окуляра.
42,0 мм — Vortex Viper PST I 4-16X50
42,4 мм — Vortex Strike Eagle 1-6x24
42,8 мм — оптика Bushnell 1-4x24 AR
43,2 мм
43,7 мм — Vortex Diamondback Tactical 3-9x40
43,8 мм — Bushnell Elite Tactical 3,5-21x50 DMR II
44,2 мм — Vortex Diamondback Tactical 6-25x50
44,6 мм
45,0 мм — Delta Optical Stryker HD 4,5-30x56 FFP
45,4 мм
45,8 мм
46,2 мм — Vortex Viper PST II 5-25x50
46,8 мм — Delta Optical Javelin 4,5-30x56
47,5 мм
48,0 мм

Инструкция по сборке:

Вставьте четыре вставки M3 в основной корпус с помощью паяльника. Убедитесь, что поверхность ровная.
Поместите зеркало в основной корпус, расположив его ближе к прицелу. Используйте прокладку или клей, если ваше зеркало тоньше 4 мм.
Заткните отверстие печатной заглушкой и отрежьте/отшлифуйте.
Вставьте гайку и болт M3x15 мм в адаптер прицела.
Прикрепите адаптер к основному корпусу с помощью 4 болтов M3x5 мм.
Вы можете расположить его в любом положении, но он столкнется с держателем телефона, если зажим прицела находится со стороны воротника.
Если изображение на телефоне/камере имеет темный полумесяц с одной стороны, вы можете использовать шайбы между основным корпусом и адаптером прицела, чтобы отцентрировать изображение.

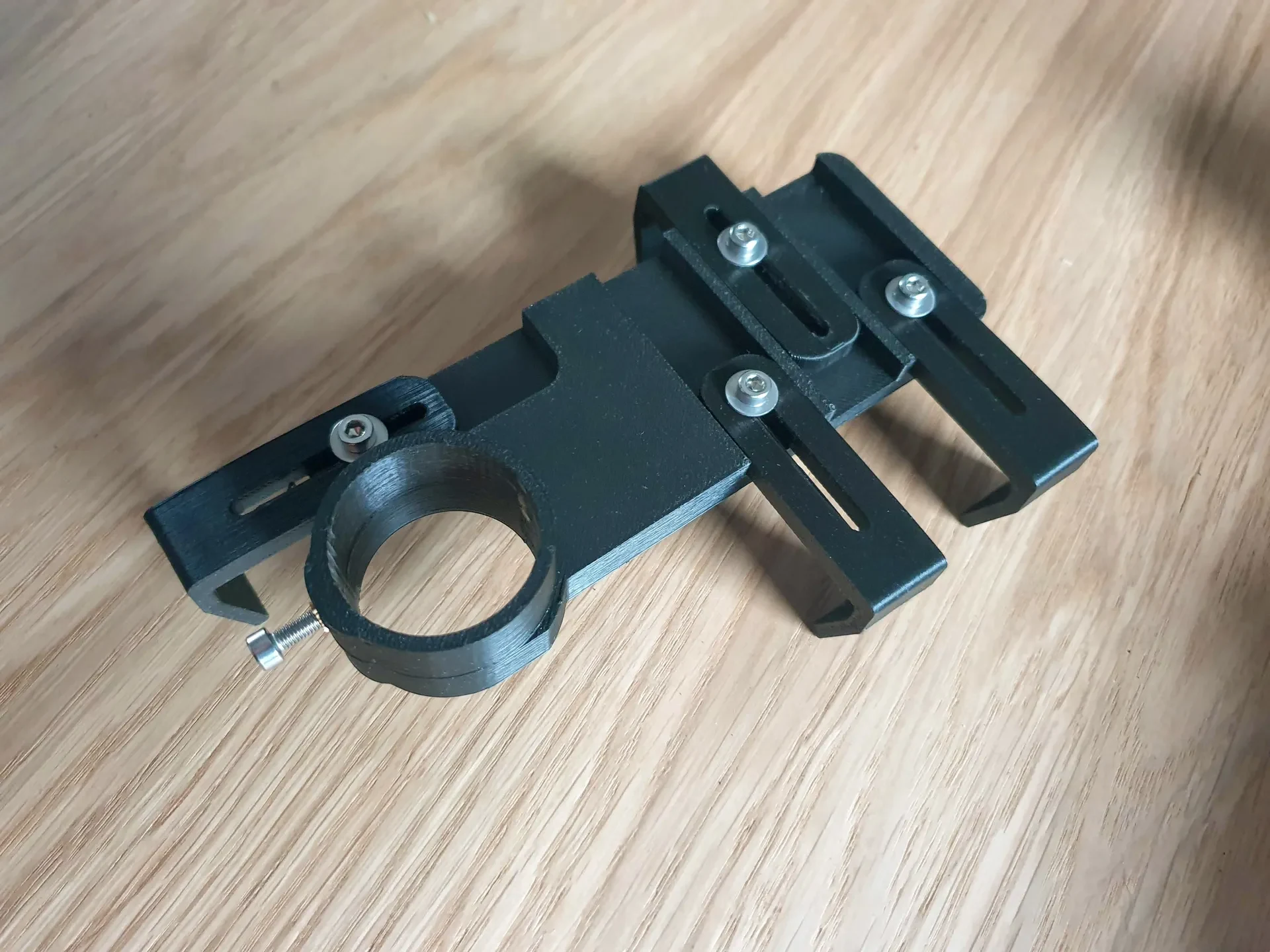

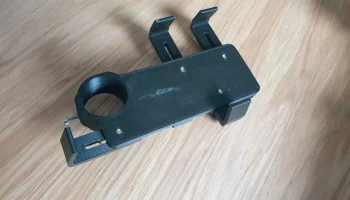

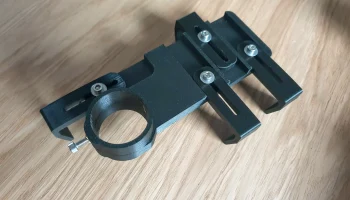

Проденьте паяльником 5 вставок М3 для де��жателя телефона и с помощью болтов М3х10мм с шайбами ​​прикрепите зажимы, как на картинках.
Один болт M3x10 мм используется для крепления держателя к кольцу основного корпуса.
