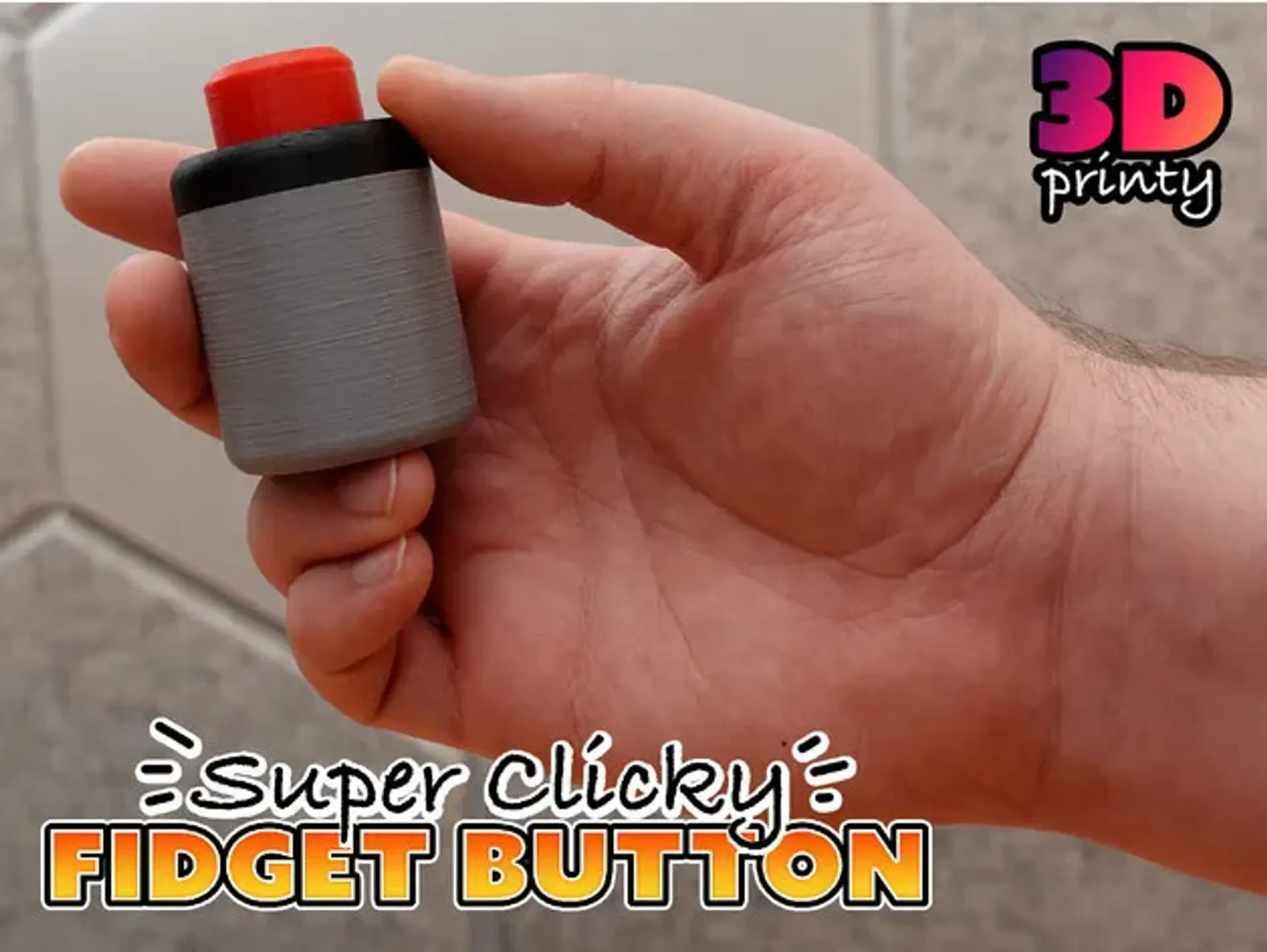

Супер щелкающая кнопка непоседы

Это двухпозиционная кнопка с внутренним механизмом, похожим на механизм выдвижной ручки.

Его можно использовать с длинным болтом М3 или без него для перевода щелчка во вторичное линейное или вращательное движение. Используйте футляр с отверстиями, чтобы кулачок появлялся и исчезал из поля зрения при каждом щелчке.

https://youtu.be/bJq6pNM4eR8

Аппаратное обеспечение
��ребуется

Пружина длиной около 15 мм и диаметром 5 мм. В конструкции можно использовать пружины большего и меньшего размера, но этот размер мне подошёл лучше всего.

Пружина, собранная из стандартной ручки-ручки, немного длиннее, чем нужно, но должна подойти. Если защелкивающийся механизм кажется слишком жестким, укоротите пружину с помощью кусачек.

Мне удалось создать пружину из нити PLA, размягченной в горячей воде. Это, вероятно, сработает, если вы хотите протестировать витки разных размеров, но лучше всего подойдут металлические пружины.

Необязательно

Длинный болт М3 для передачи действия щелчка за пределы устройства для каких-то второстепенных целей — или просто для демонстрации изменения расстояния, вызванного щелчком.

Печать

Все детали можно печатать без подставок.

Кулачок имеет тонкую однослойную перемычку над отверстием для болта. Если вы собираетесь использовать болт, проткните этот мост болтом.

Получение хорошего клика

Я обнаружил, что нажатие кнопки улучшается после некоторого использования.

Некоторые люди добавляют в скользящие части воск или вазелин.

Если кнопка все еще прилипает, попробуйте напечатать колпачок и кнопку на высоте слоя 0,16 мм, а кулачок — на высоте 0,2 мм. Это гарантирует, что скользящие поверхности будут иметь слегка смещенные «ступени» и с меньшей вероятностью зацепятся.
