PiKVM - Корпус Pi Zero 2W

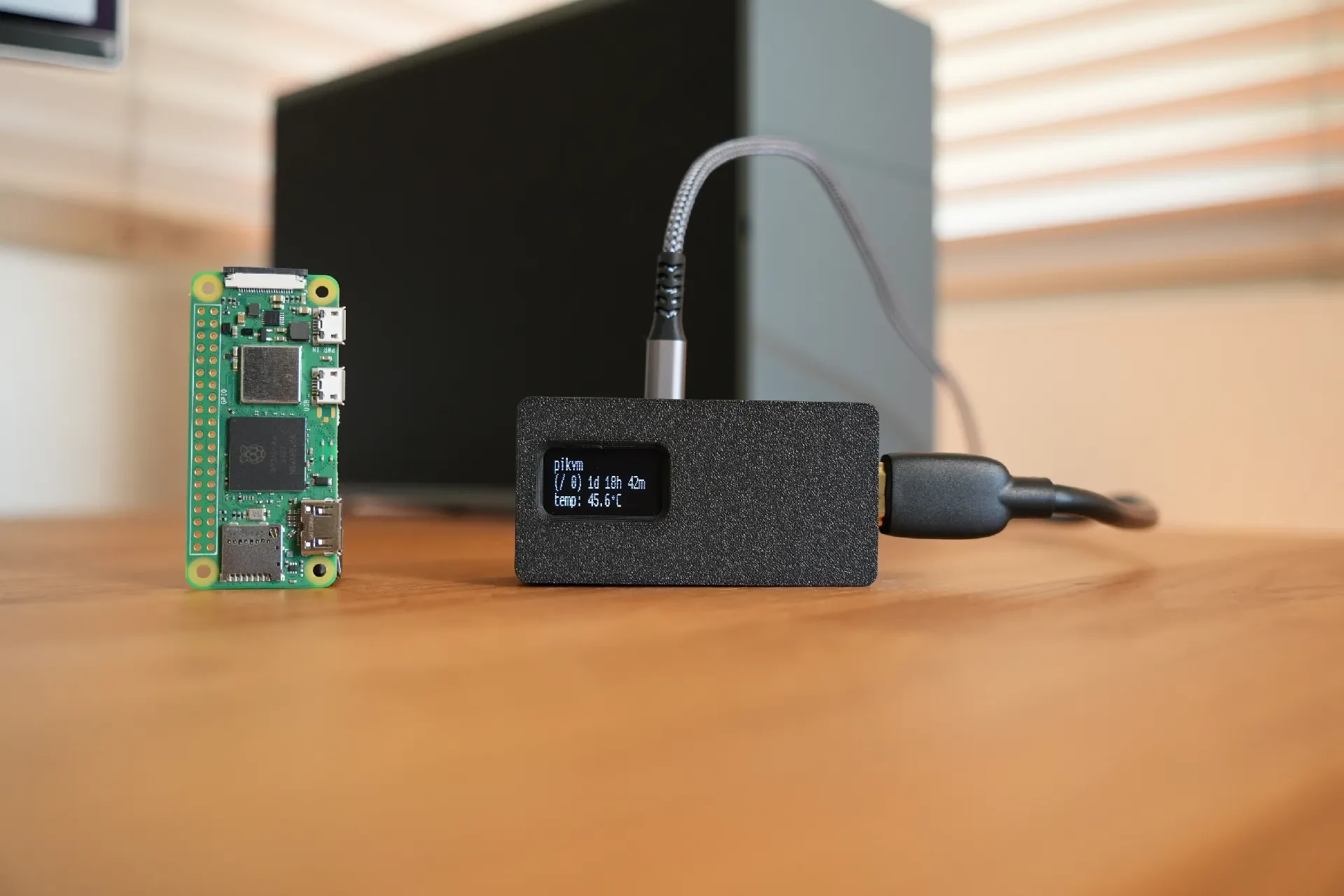

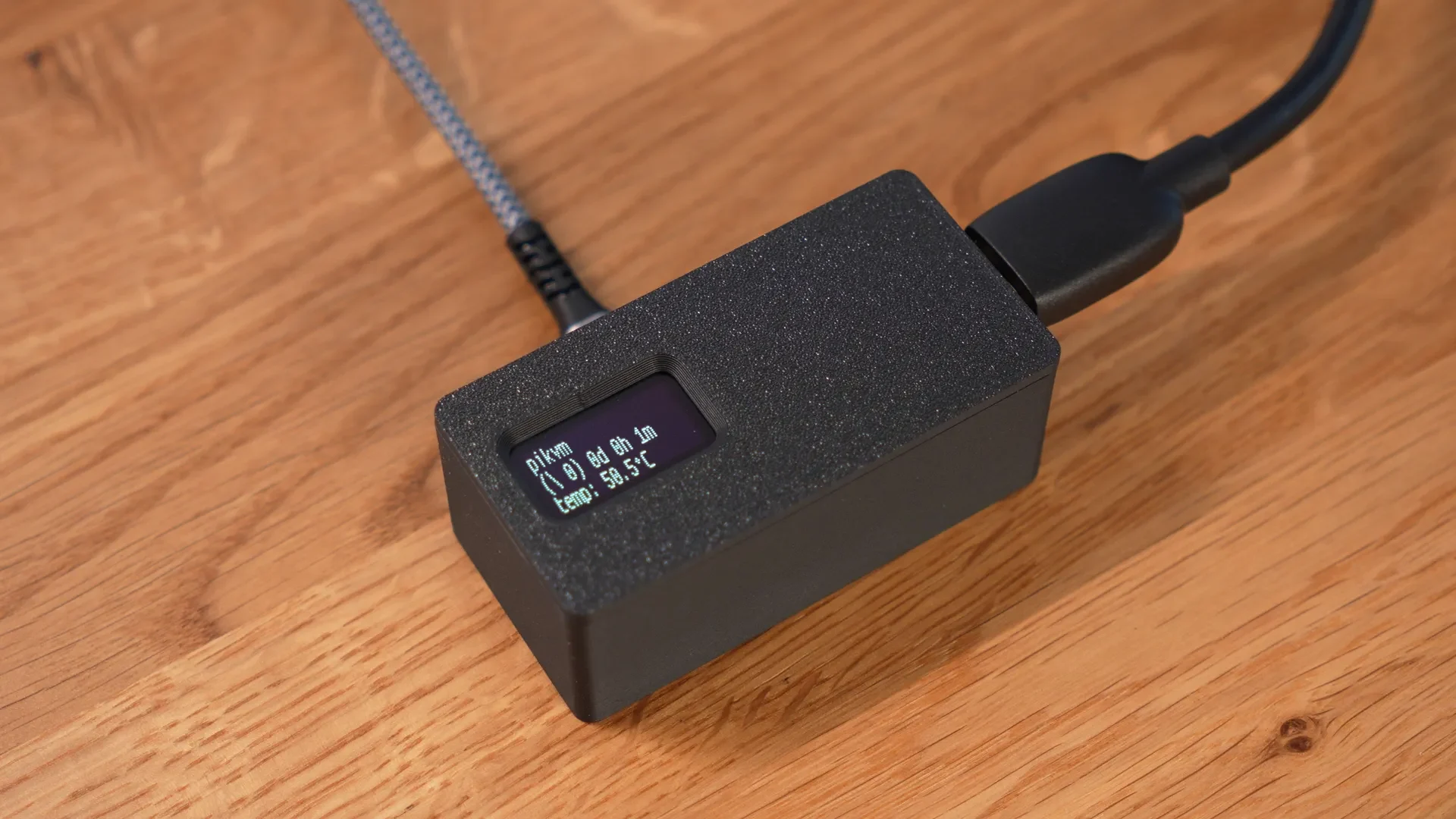

Бюджетный корпус PiKVM (Raspberry Pi Zero 2W + OLED)
Это специально разработанный корпус из двух частей, созданный специально для недорогой установки PiKVM. В нем аккуратно размещены все необходимые компоненты компактного модуля удаленного управления ПК, который поддерживает чистоту вашего рабочего стола и обеспечивает полный доступ к вашему компьютеру на аппаратном уровне.
Если вы хотите узнать, как именно настроить программное обеспечение, настроить Tailscale для удаленного доступа в любой точке мира и подключить именно эту сборку, посмотрите мое полное пошаговое руководство на YouTube здесь.
Особенности
Компактная конструкция, состоящая из двух частей: имеет простую комбинацию основания и крышки для легкого доступа и сборки.
Точные вырезы: полный доступ ко всем необходимым портам подключения Pi Zero 2W, включая специальный слот для легкого извлечения SD-карты без необходимости разбирать корпус.
Крепления компонентов: специальный внутренний монтаж для Raspberry Pi Zero 2W, стандартный мост HDMI-CSI и 0,96-дюймовый OLED-дисплей I2C в крышке.
Свободное пространство для прокладки кабелей: разработано с дополнительным внутренним пространством для удобного размещения стандартных соединительных кабелей, соединяющих разъемы контактов GPIO Pi с OLED-дисплеем.
Спецификация (необходимое оборудование)
1x Raspberry Pi Zero 2 Вт
1x мостовой модуль HDMI-CSI-2
1x 0,96-дюймовый OLED-дисплей I2C (128x64)
Перемычки Dupont «мама-мама» (для дисплея)
Микро SD-карта
Распечатать инструкции и советы
Материал: PLA или PETG работают отлично. Рекомендуется использовать PETG, если ваш компьютер сильно нагревается рядом с местом, где он будет стоять.
Высота слоя: 0,20 мм обеспечивает отличный баланс скорости и точности размеров вырезов портов.
Заполнение: 15% Gyroid более чем достаточно.
Периметры/Стены: 3 периметра для дополнительной жесткости.
Поддержка: модель предназначена для печати в основном без опор, но в зависимости от возможностей вашего принтера вы можете добавить опоры для больших вырезов портов.
Ориентация: для достижения наилучших результатов напечатайте основание плоской нижней частью и крышку плоской верхней стороной.
Примечания по сборке
Подключите ленточный кабель. Подключите ленточный кабель CSI от мостового модуля HDMI к Raspberry Pi Zero 2W. Убедитесь, что металлические контакты ленточного кабеля направлены вниз.
Подключите дисплей: с помощью соединительных кабелей «мама-гнездо» подключите 0,96-дюймовый OLED-дисплей к разъему GPIO Raspberry Pi. Вам нужно будет соединить контакты 3V3, Ground, SDA и SCL.
Установите Pi: надежно вставьте проводной Raspberry Pi Zero 2W в нижнее основание печатного корпуса.
Установите верхние компоненты. Прикрепите модуль моста HDMI и OLED-дисплей к соответствующим креплениям на крышке корпуса.
Закройте его. Аккуратно проложите перемычки, чтобы они не были защемлены, и защелкните крышку на основании, чтобы получить чистую готовую упаковку.
