Стандартная заглушка/заглушка/переходник для ствола/бараб...
ОБНОВЛЕНИЕ: Полностью заменена библиотека потоков DK, используемая для портов NPT (и предварительно обработанных объектов порта). Новый инструмент работает намного быстрее, а рендеринг стал намного чище и легче.
ОБНОВЛЕНИЕ: Изменена опорная резьба, теперь она имеет причудливый закругленный тупой старт; все файлы STL обновляются соответствующим образом. Добавлены пробки в виде хомута для труб.
/////////////////////////////////////////////////////////////////////////////////////////////////////
Это заглушка/заглушка/переходник для пластиковых бочек/барабанов с повсеместно встречающейся контрфорсовой резьбой M64/S64. (Большой диаметр 64 мм, шаг 5 мм, внутренний угол 45 градусов).

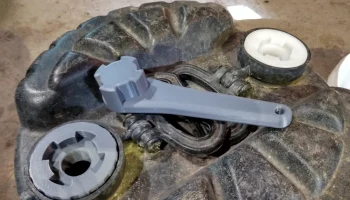

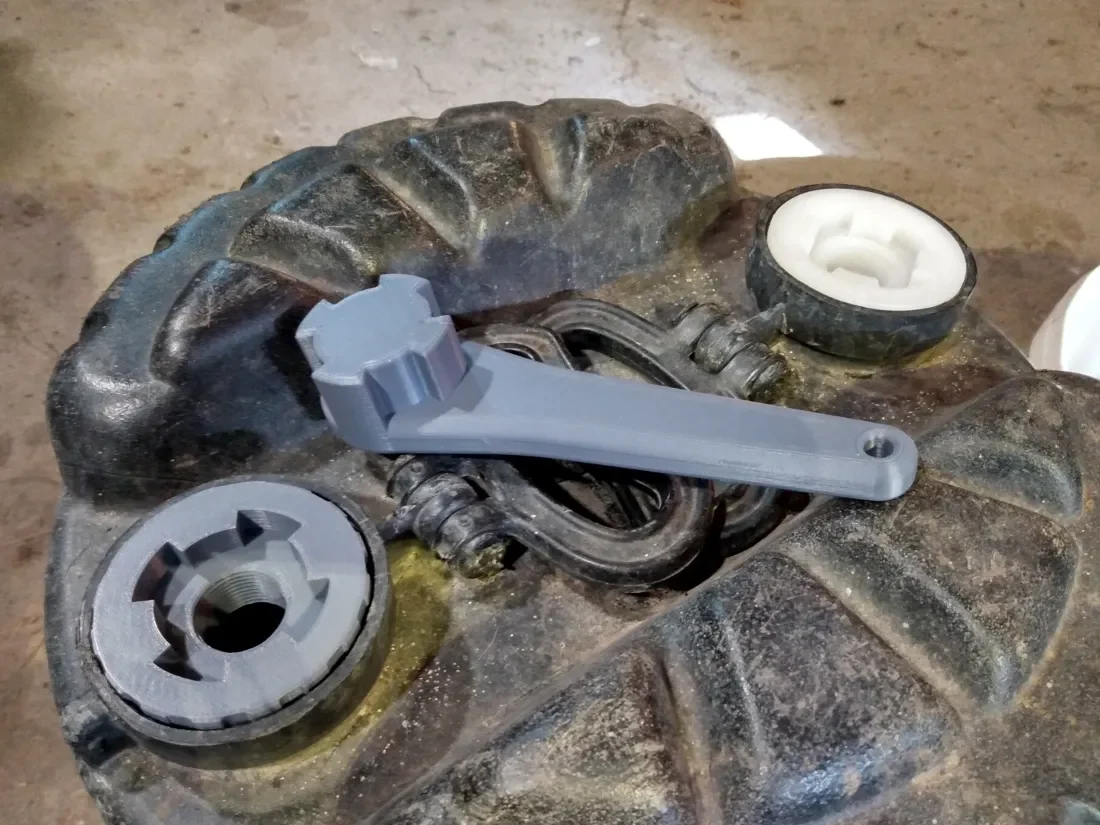

В отличие от всех других дизайнов для печати, которые я нашел, этот на самом деле включает в себя необходимый фланец и прокладку и использует обычный крестообразный ключ вместо какой-то заново изобретенной головки. В результате получается пробка, которая должна лучше закрываться и быть более устойчивой к застреванию и повреждению. Вот почему эти функции существуют. Он также не полон дефектов сетки.
Если гнездо для гаечного ключа нежелательно, его можно не использовать.
Если вам нужен резьбовой порт для крана или фитинга трубы, его можно добавить. Поддерживаются различные размеры NPT.
Также имеется возможность добавления второго порта (например, для впускного шланга или выпускного сифона плюс вентиляционное отверстие). Двойные порты могут иметь независимый размер и автоматически раздвигаются друг от друга настолько, насколько это позволяет минимальная толщина стенки.
Если вам нужна резьба для садового шланга, установите резьбовой адаптер. Если вам не нравится манипулировать целым рулоном шланга, гнездовое соединение GHT должно иметь возможность свободно поворачиваться. Используйте адаптер GHT-NPT — настоящий, который не отломится просто так.

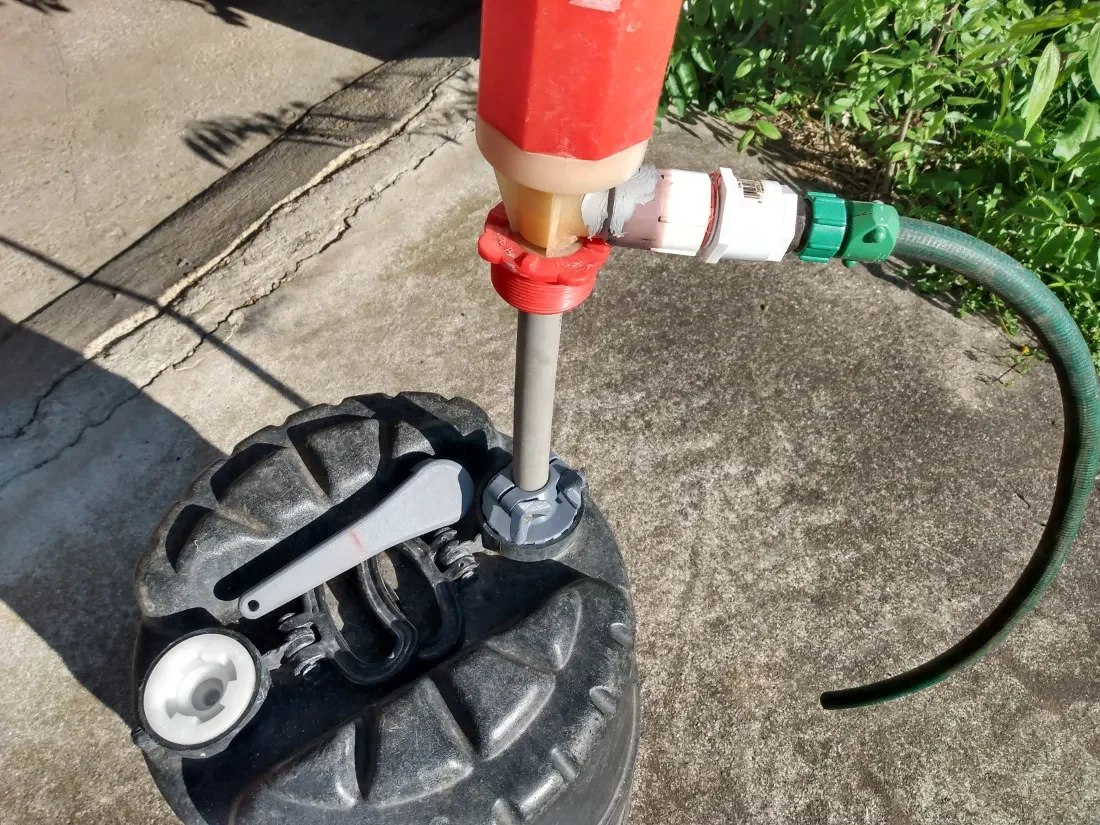

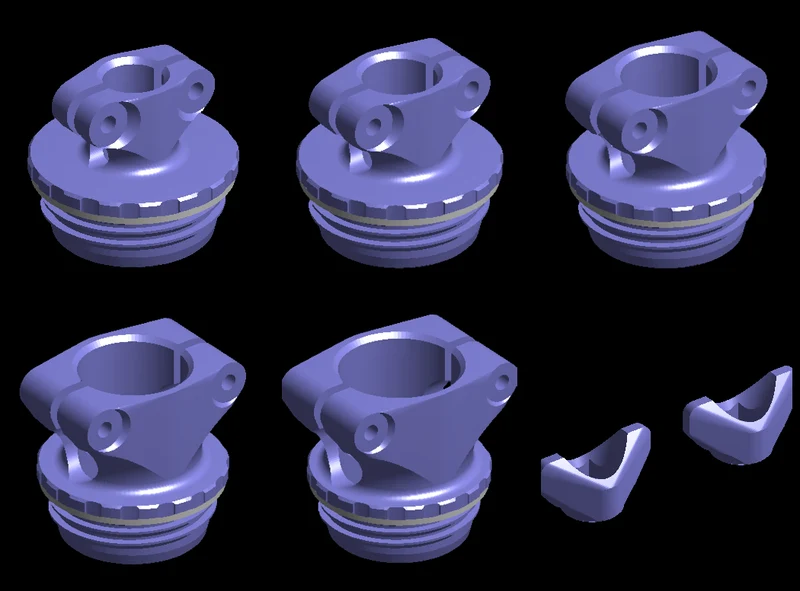

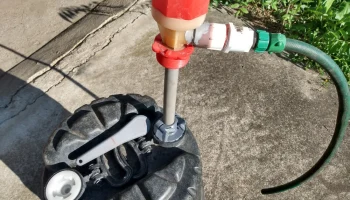

Также в комплект поставки входит возможность прикрепить к пробке зажим для трубы. В основном это предназначено для установки регулируемых сифонных трубок или для установки бочковых насосов, которые слишком высоки для данной высоты барабана (см. Фото). Пробки для трубных хомутов не предназначены для обеспечения водонепроницаемости. Укажите либо номинальный размер трубы SCH40, либо другой диаметр трубы. Текущая конструкция предполагает использование болтов и гаек диаметром 1/4 дюйма, головки которых вставляются в соответствующие шестигранные гнезда горячим способом, но вы можете изменить их для соответствия оборудованию M6.
Прокладка из ТПУ будет более жесткой, чем обычная мягкая плоская прокладка или кольцо. Напечатанная поверхность фланца заглушки может быть достаточно шероховатой, поэтому вы можете рассмотреть возможность использования силикона или другого клея между прокладкой и фланцем. Прокладка меньше резьбы, но ее можно обходить вокруг резьбы до тех пор, пока она не войдет в канавку под резьбой. Я использую ТПУ SUNLU 90A, и печать с тремя верхними и нижними слоями и заполнением 15-20 % кажется нормальной.

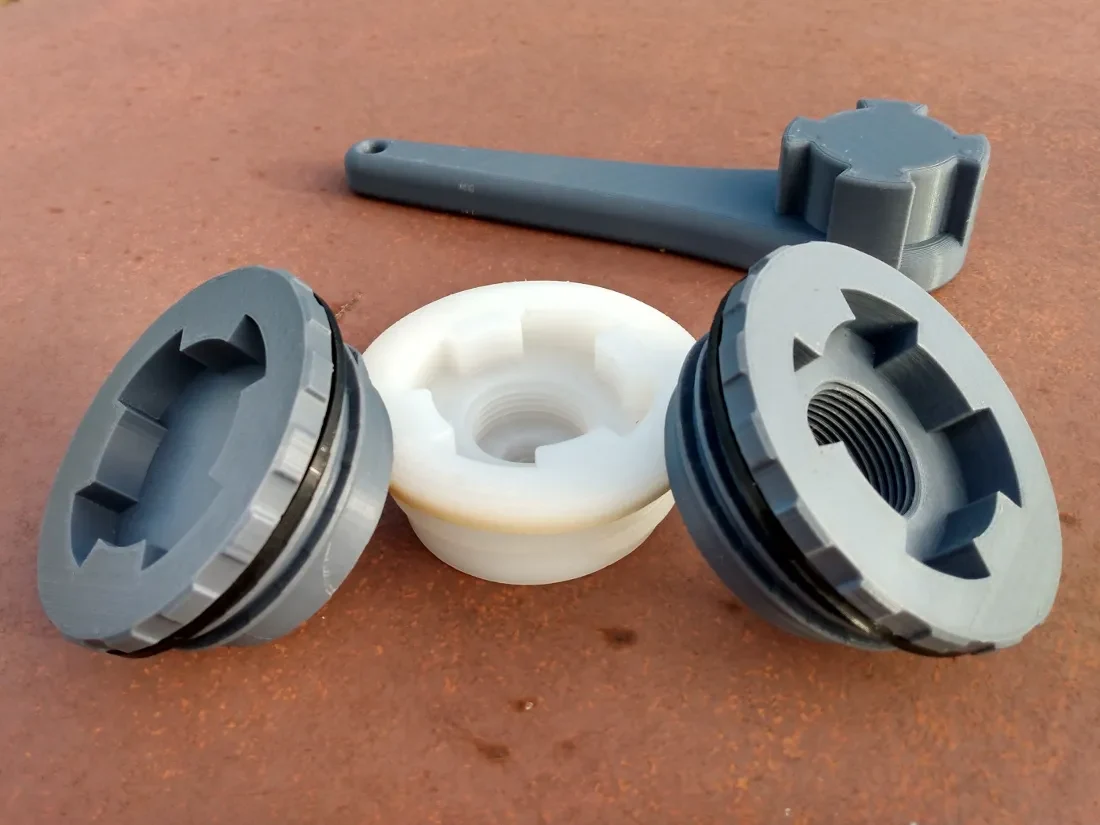

Я напечатал первые тестовые детали из PLA, 2 корпуса, заполнение 20%, с опорами только на нижней стороне фланца. Тем не менее, 3-4 корпуса могут иметь больше смысла для деталей с портами или если вы хотите рискнуть позволить заглушке активно удерживать жидкость.

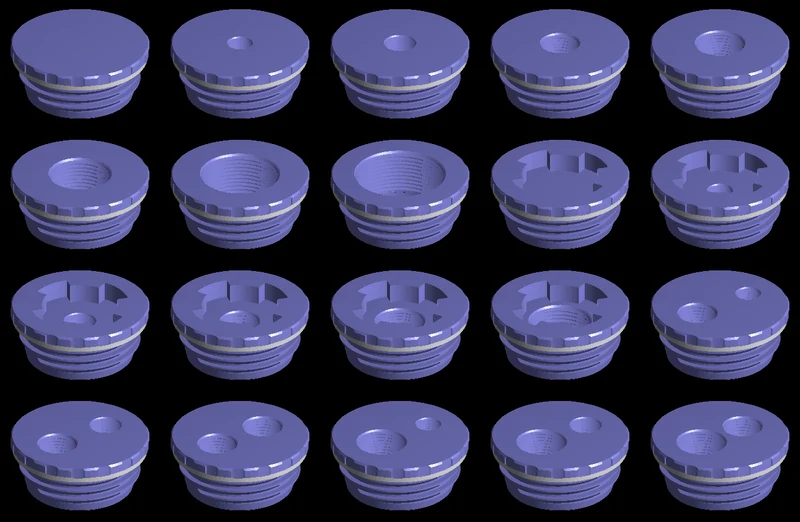

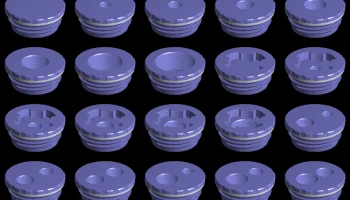

Предварительно обработанные файлы STL включены для глухих и резьбовых деталей, как с головками под гаечные ключи, так и без них. Также вк��ючен примерный ассортимент заглушек с двумя отверстиями без раструбов. Прокладка STL находится в каталоге с заглушками. Заглушки в виде трубных хомутов подходят для труб SCH40/80 диаметром от 1/2 до 1,5 дюйма.
Я бы хотел, чтобы этот файл также поддерживал размеры S56 и S70, но у меня нет примеров, и я не могу найти чертежей или описания формы.
В архив входит инструмент SCAD, используемый для резьб NPT, но если вам нужна остальная докум��нтация, прилагаемая к нему, то вот она:
