Маркеры 3D-сканера

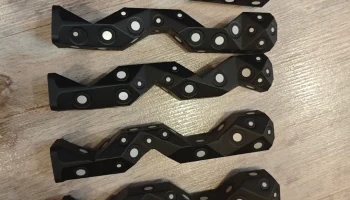

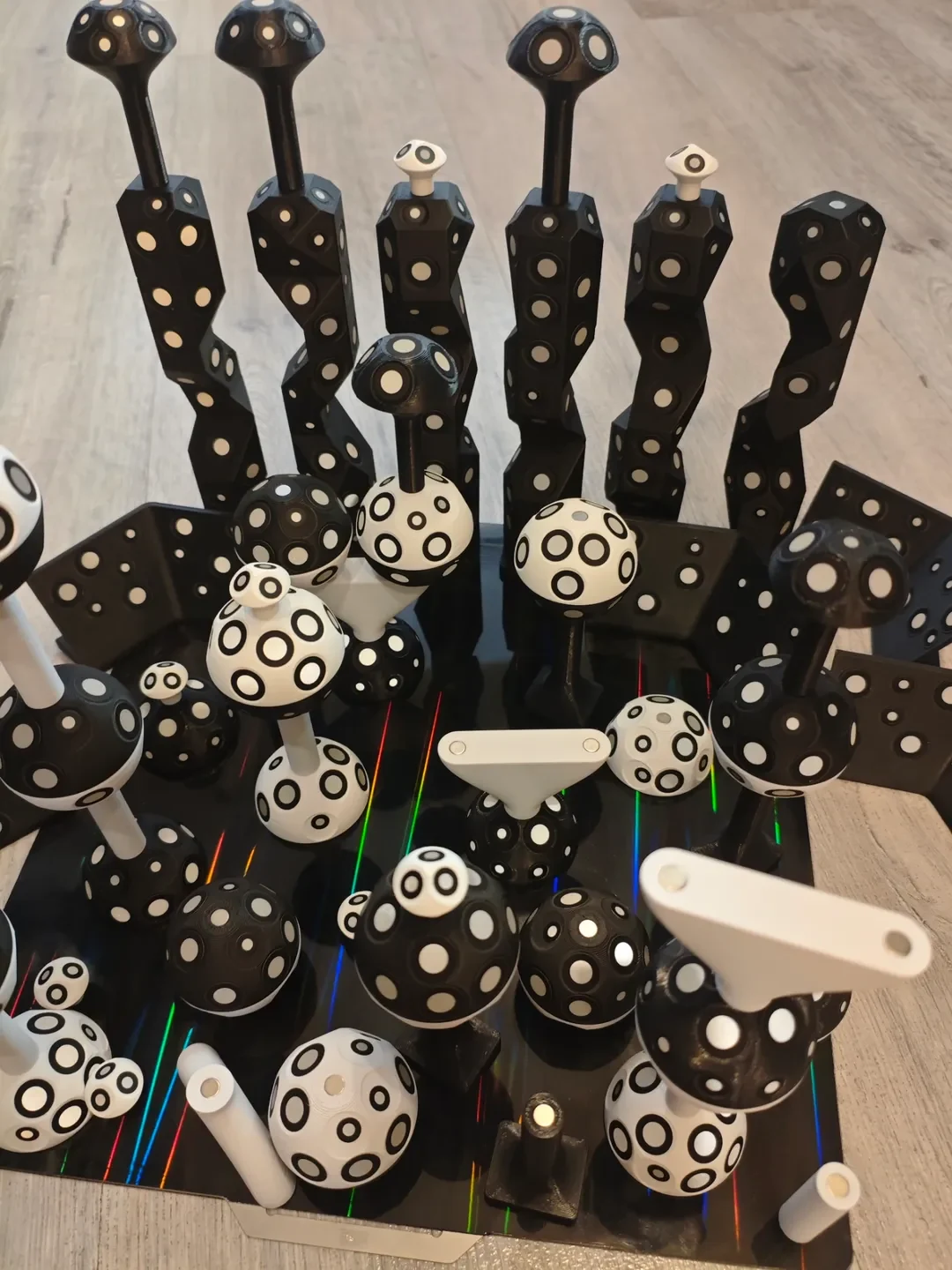

Система объектов для 3D сканера-маркеров. На всех фигурках имеются неглубокие вырезы для маркеров 6 и 10 мм (вырезы 8 и 12 мм). Вырезы позволяют маркерам дольше оставаться на месте, так как при хранении они не зацепляются за края. Вырезы для маркеров на предметах расположены в разных местах: 8 разных полусфер, 6 разных столбиков, 6 разных больших вершин.

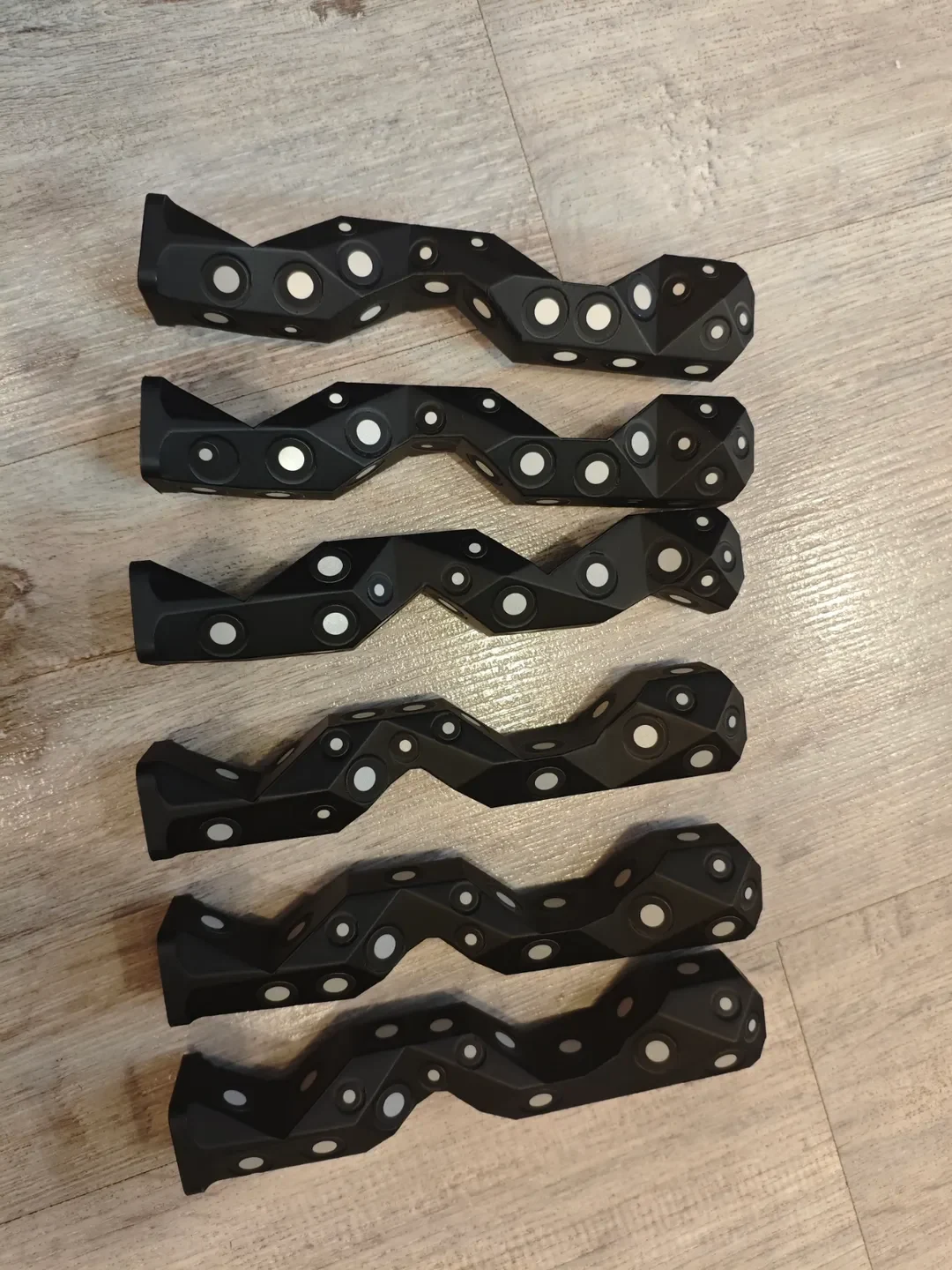

Колонны и основания 50 мм имеют внутренние полости для магнито�� 20х15х2 мм. В печатном профиле колонн и оснований 50 мм делается пауза, во время которой нужно установить магниты в пазы. После паузы полости закроются.

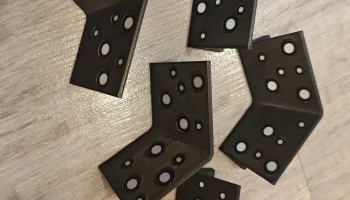

Угловые маркеры, маркерные башни и один комплект полусфер должны быть напечатаны в одном цвете (я предпочитаю черный). Все остальные объекты необходимо распечатать другим цветом (я предпочитаю белый).

Во всех деталях имеются отверстия для цилиндрических магнитов размером 5х2 мм. Это позволяет соединять детали между собой, делать высокие маркеры, прикреплять их к железным деталям или железному столу для сканирования. В качестве основы можно использовать полусферы. Магниты следует устанавливать следующим образом:

установите один магнит в основание одного белого полушария.
прикрепите к нему второй магнит и вдавите его в основание черной полусферы. Повторите то же самое со всеми черными полушариями.
прикрепите 1 дополнительный магнит к основанию черного полушария и вдавите его в основание белого полушария. Повторите то же самое со всеми белыми полушариями.

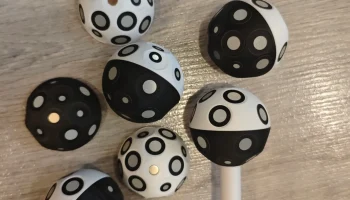

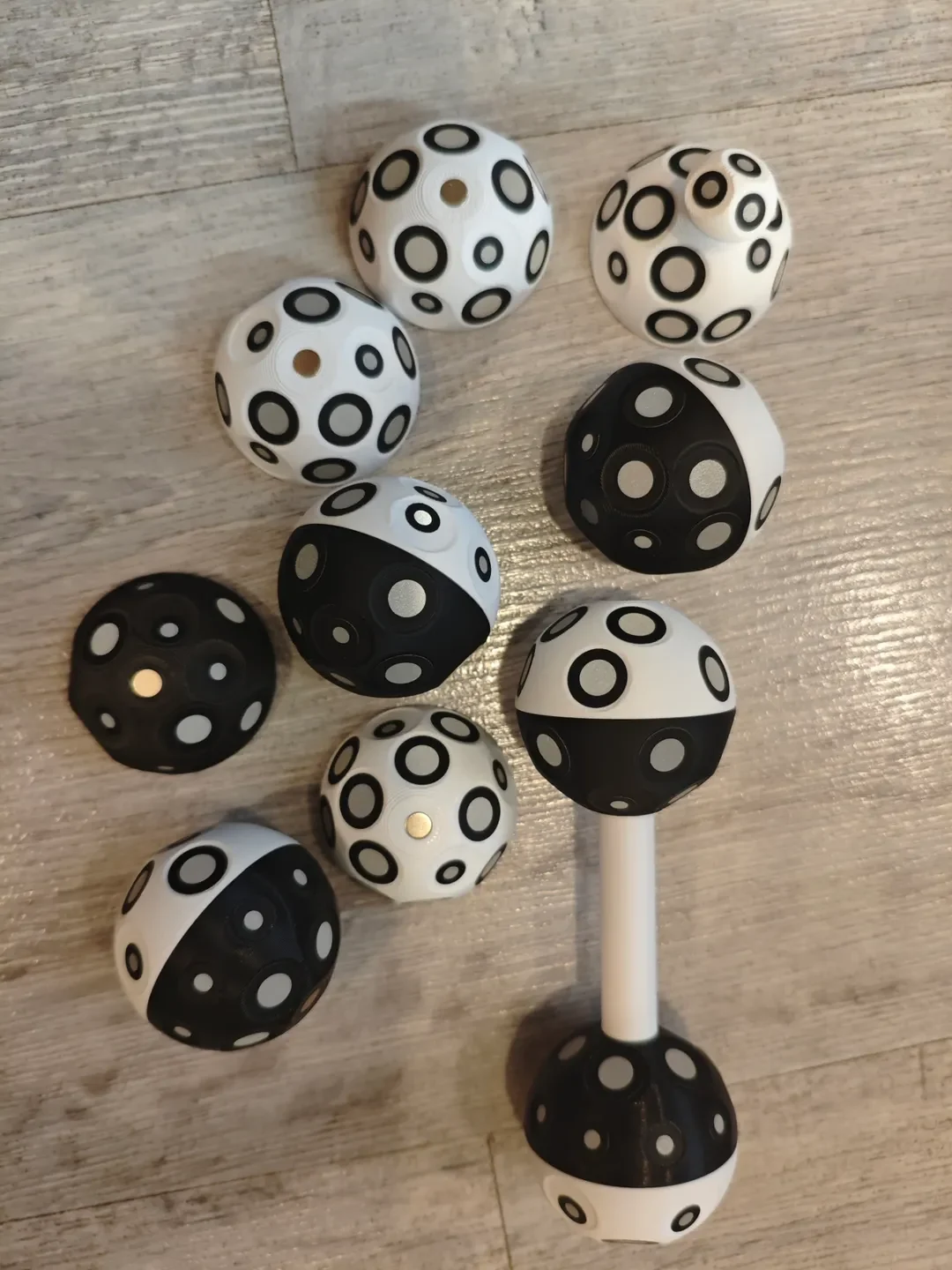

Теперь все белые полушария можно примагнитить к черным, чтобы получить черно-белый шар.

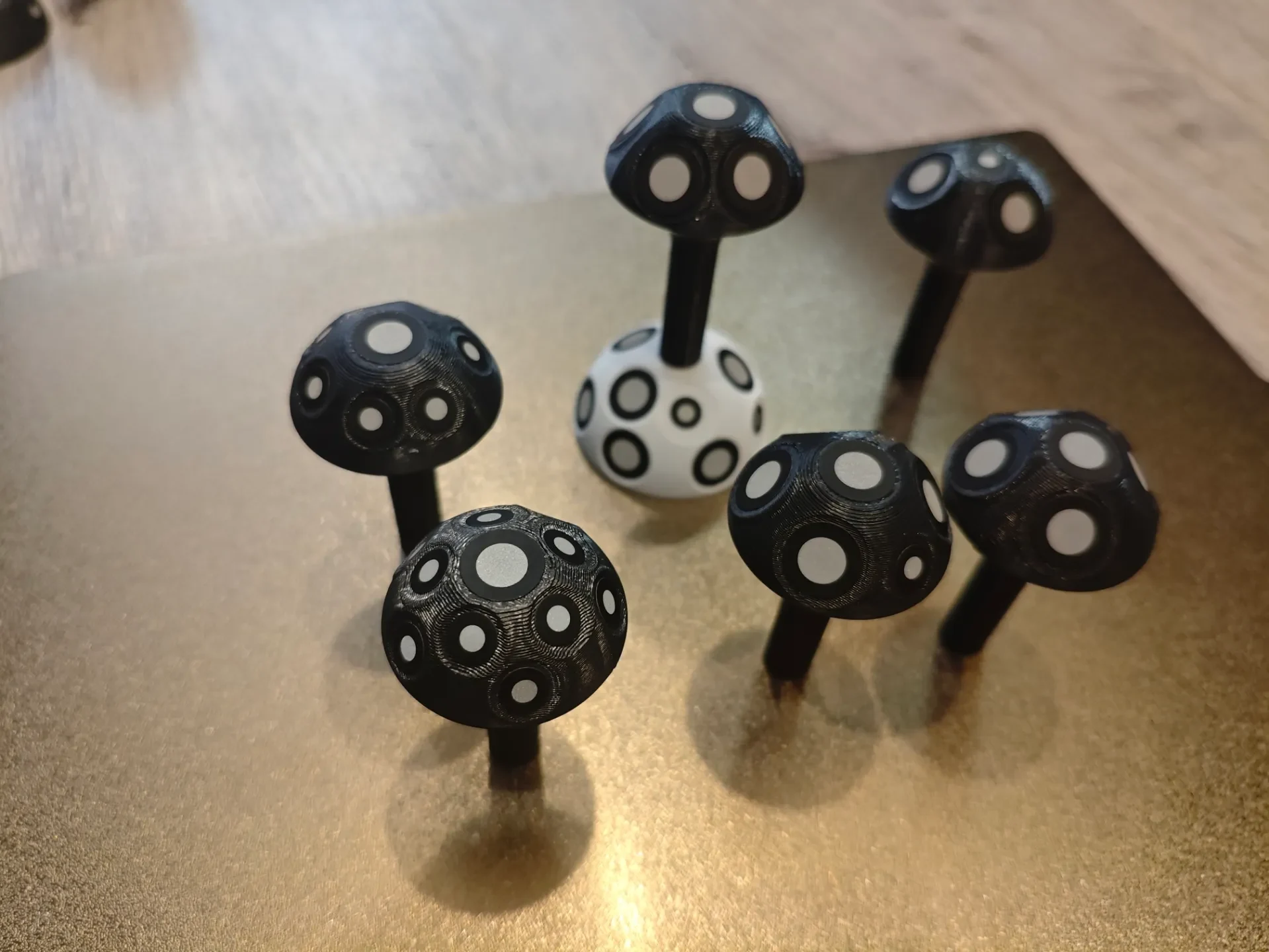

вдавите 1 магнит в верхнюю часть любого полушария.

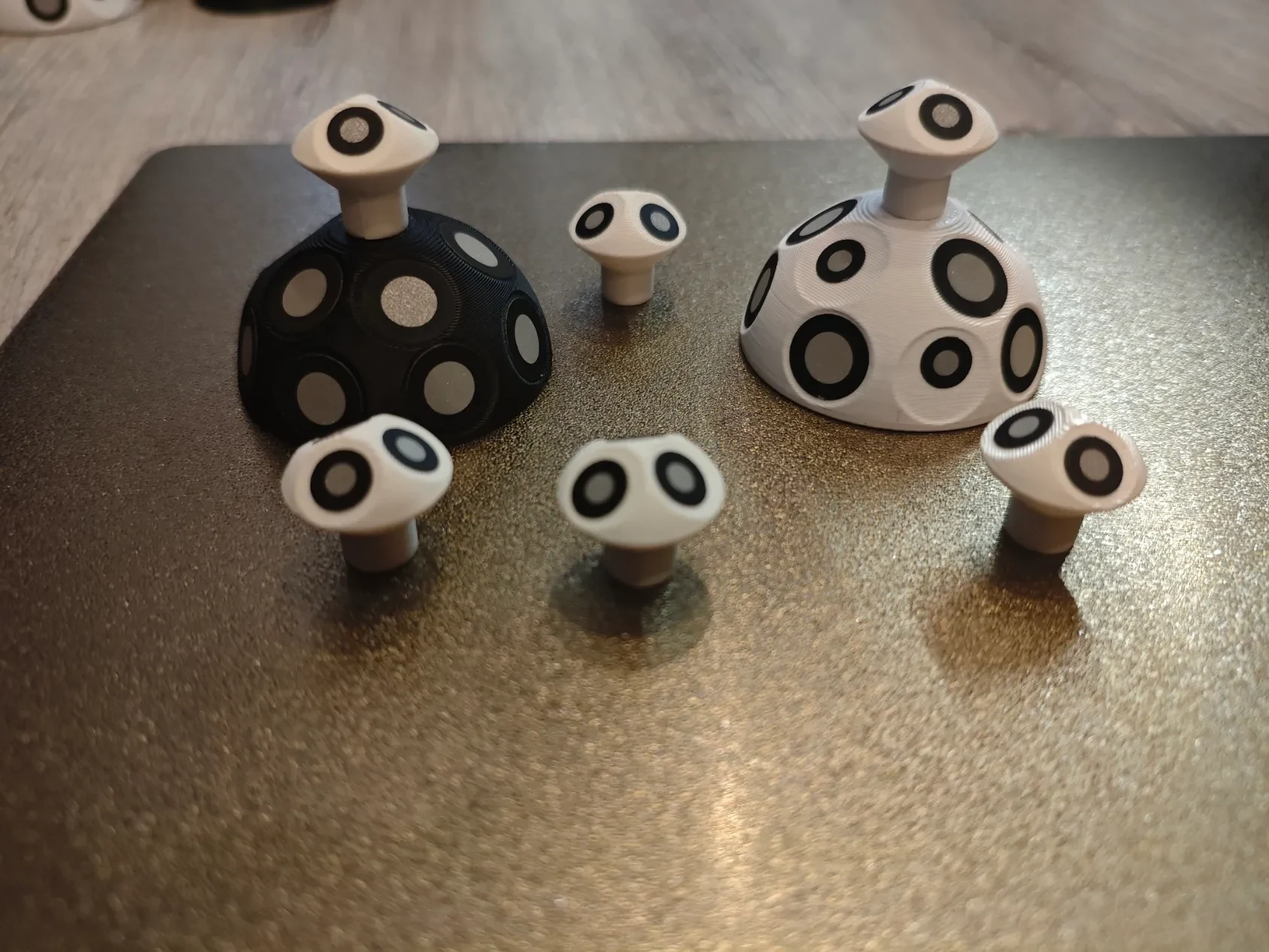

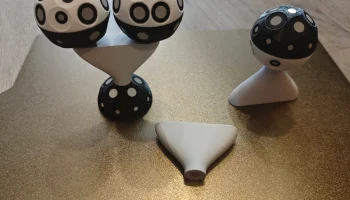

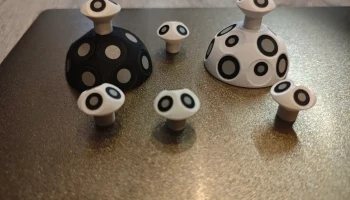

примагничиваем еще 1 магнит к вершине полусферы. вдавите его в проставку. Повторите то же самое со всеми белыми деталями: проставками, всеми верхушками (маленькими и большими), основаниями.

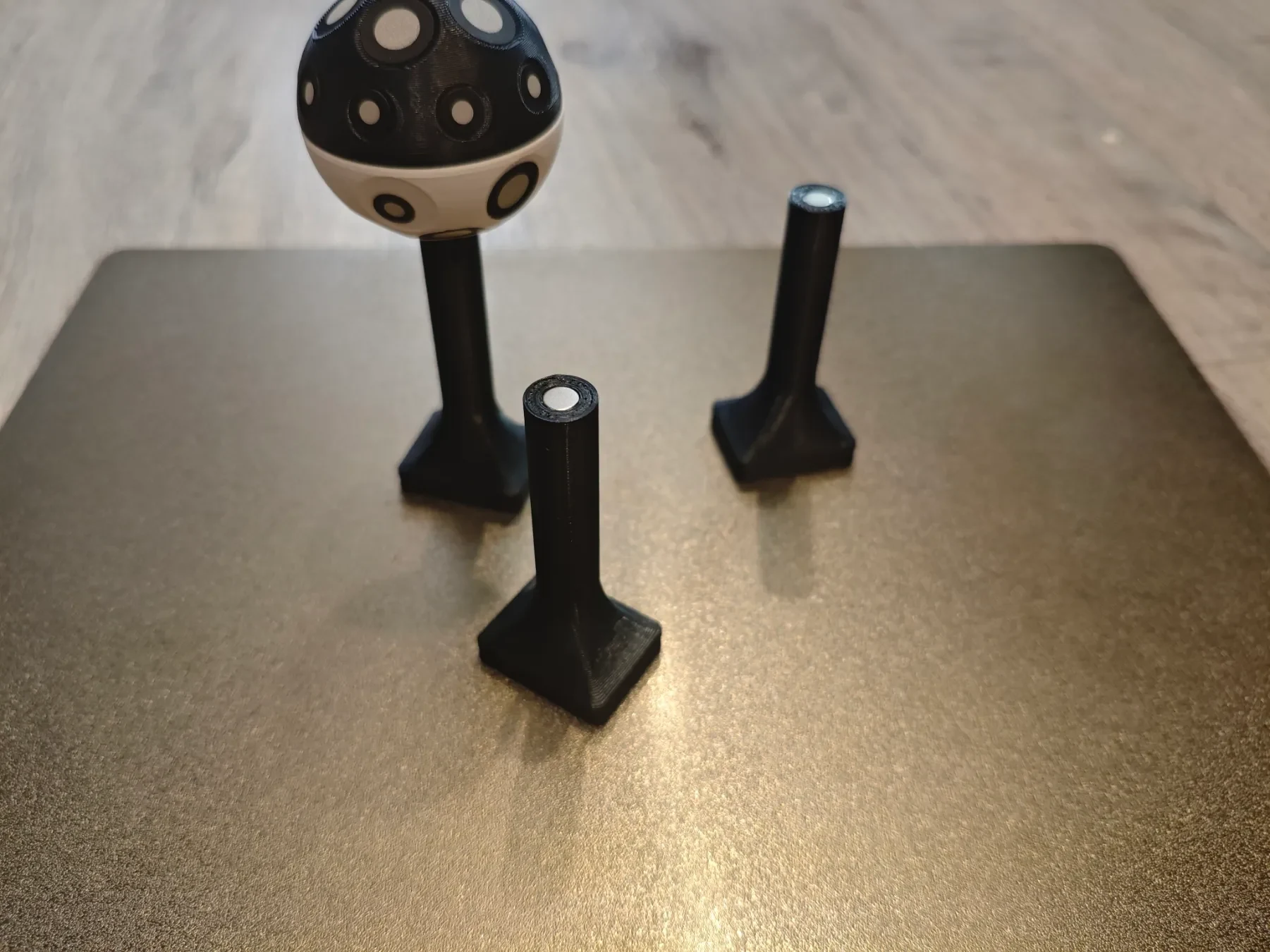

примагнитите 1 дополнительный магнит к любой белой прокладке. Вдавите его в верхнюю часть колонны. Повторите со всеми столбцами

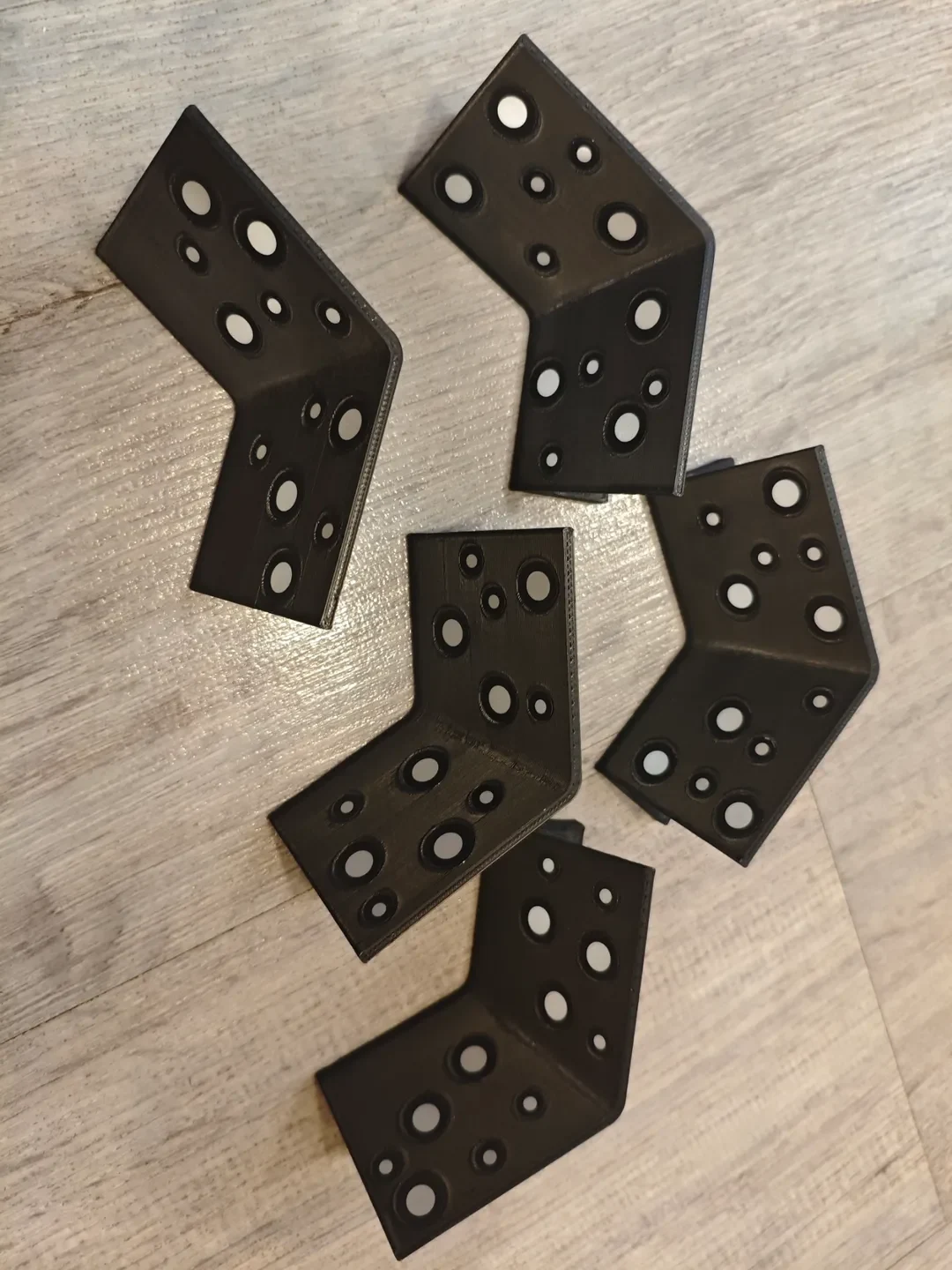

Повторите шаг 6 со всеми угловыми маркерами.

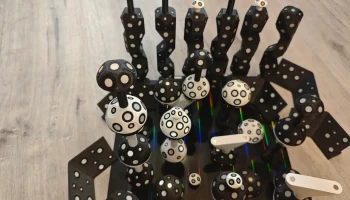

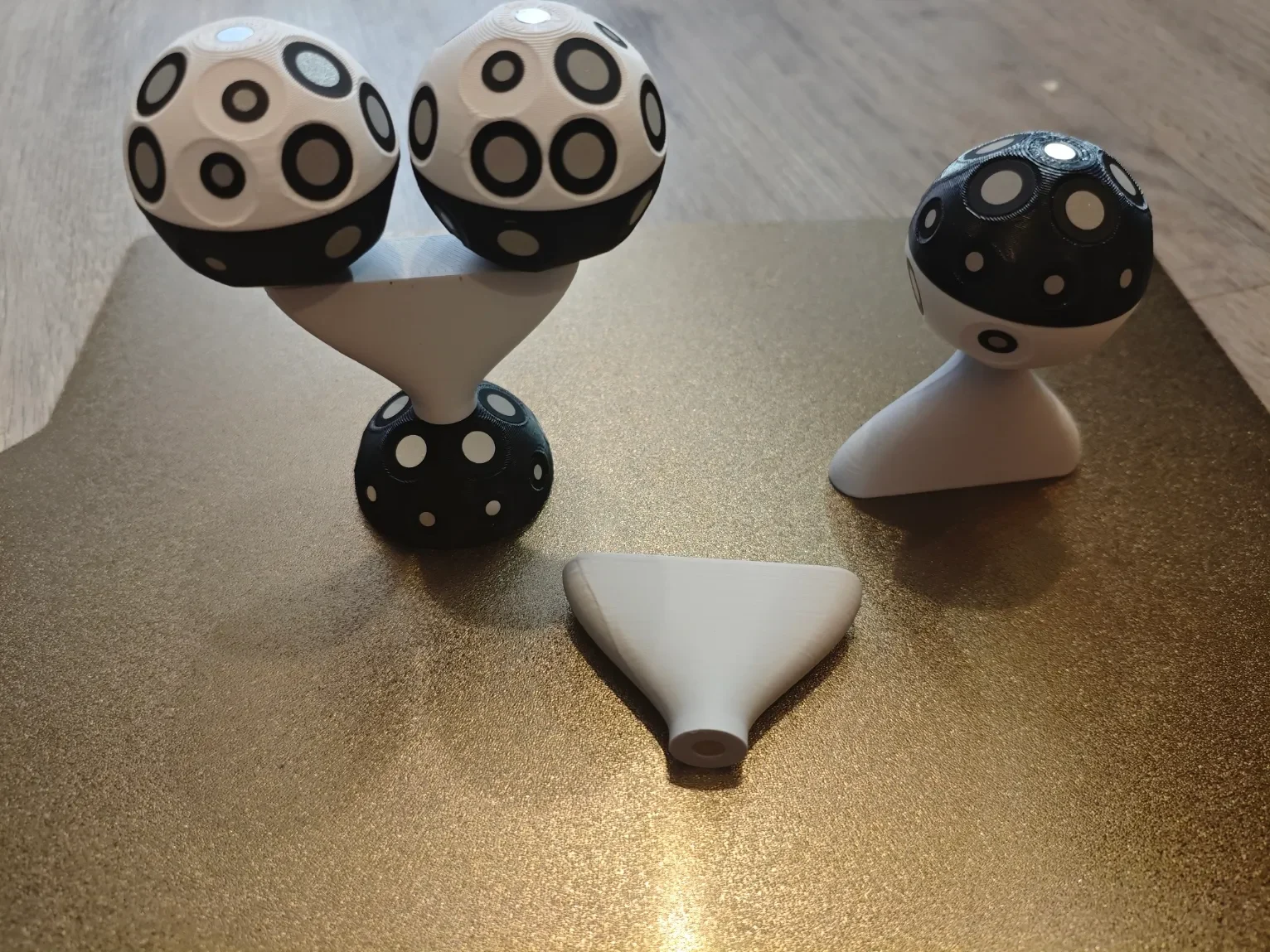

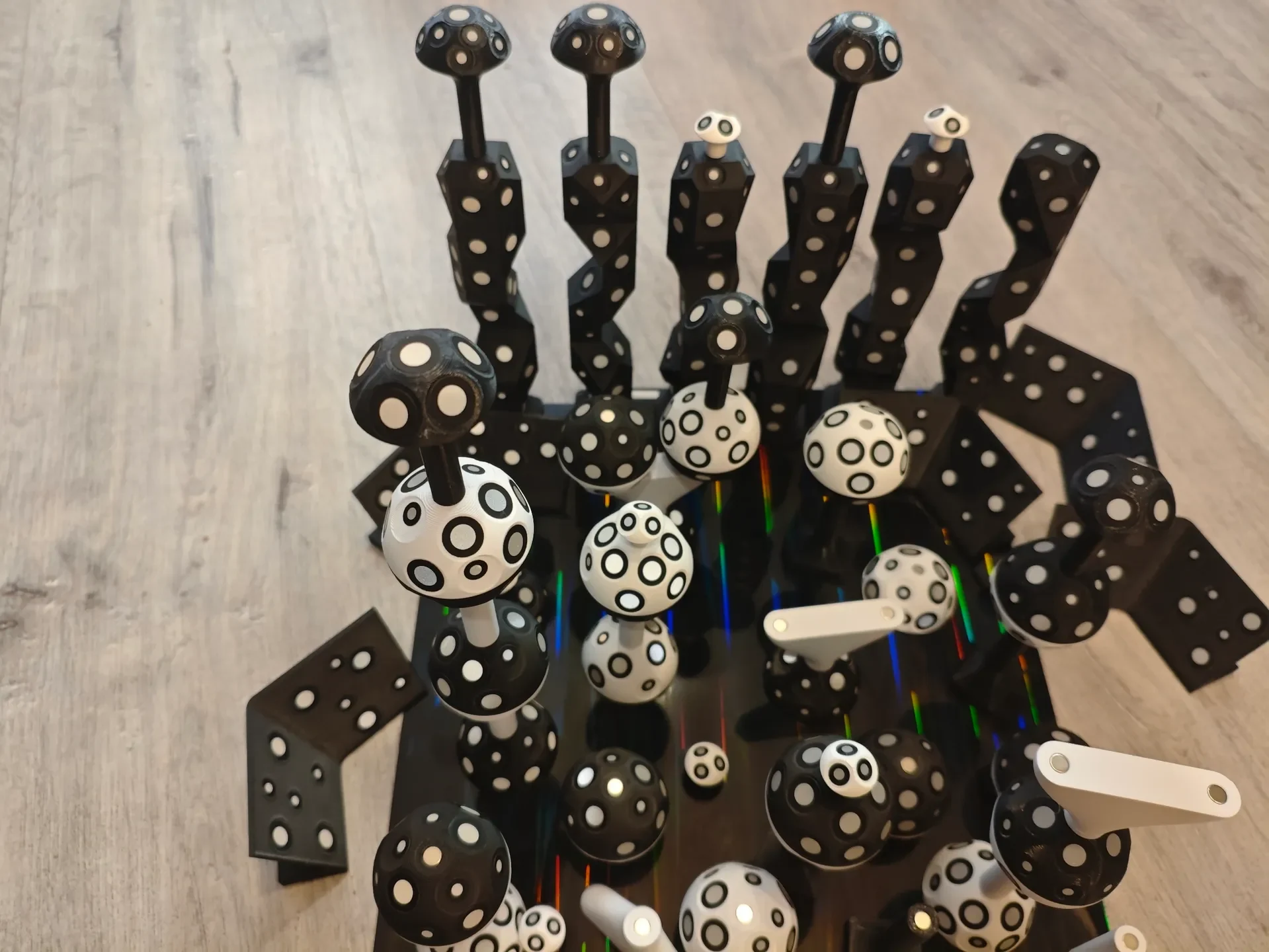

После установки таким образом магнитов можно сделать шар из черных и белых полусфер (это проще, чем подбирать одноцветные полусферы для сборки шара), все сферы и черные предметы можно прикрепить к любым белым предметам. При необходимости можно собрать высокие многокомпонентные маркеры.

Система объектов для маркеров 3д-сканера. На всех фигурках сделаны неглубокие вырезы под маркеры 6 и 10 мм (вырезы 8 и 12 мм). Вырезы позволяют маркерам оставаться на месте, т.к. Их не цепляет за край при хранении. Вырезы под маркерами на объектах, расположенных в разных местах: есть 8 разных полусфер, 6 разных колонн, 6 разных больших вершин.

В колоннах и фундаментах 50 мм сделаны внутренние полости под магниты 20х15х2мм. В профиле печати колонны и 50мм оснований сделаны паузы, во время которых надо установить магниты в прорези. После паузы двери будут закрыты.

Угловые маркеры, маркерные башни и один набор полусфер должны быть напечатаны одним цветом (я предпочитаю черный). Все остальные объекты должны быть напечатаны другим цветом (я предпочитаю белый).

Во всех деталях есть отверстия под круговые магниты 5х2мм. Это позволяет соединить детали друг с другом, сделать высокие маркеры, примосоединить их к железным деталям или железному столу для обработки. ��олусферы можно использовать как опору (базу). Магниты должны быть установлены так:

Установите один магнит в лампу одной белой полусферы.
присоедините его ко второму магниту и запрессуйте его в последнюю полусферу. Повторите со всеми черными полусферами.

При подключении 1 дополнительного ма��нита к основанию черной полусферы и запрессуйте его в нижнюю часть белой полусферы. Повторите со всеми белыми полусферами.

Теперь все белые полусферы можно примагнитить к чёрному, чтобы получился чёрно-белый шар.

запрессуйте 1 магнит в вершину любой полусферы.

примагнитьте к вершине полусферы ещё 1 магнит. запрессуйте его в проставку. Повторите со всеми белыми деталями: проставками, со всеми навершиями (маленькими и показанными), основаниями.

примагнитьте 1 дополнительный магнит к любой белой проставке. Запрессуйте его в вершину колонны. Повт
