Watch Your Eyes - складной веер

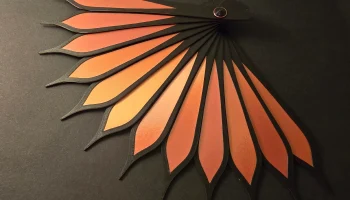

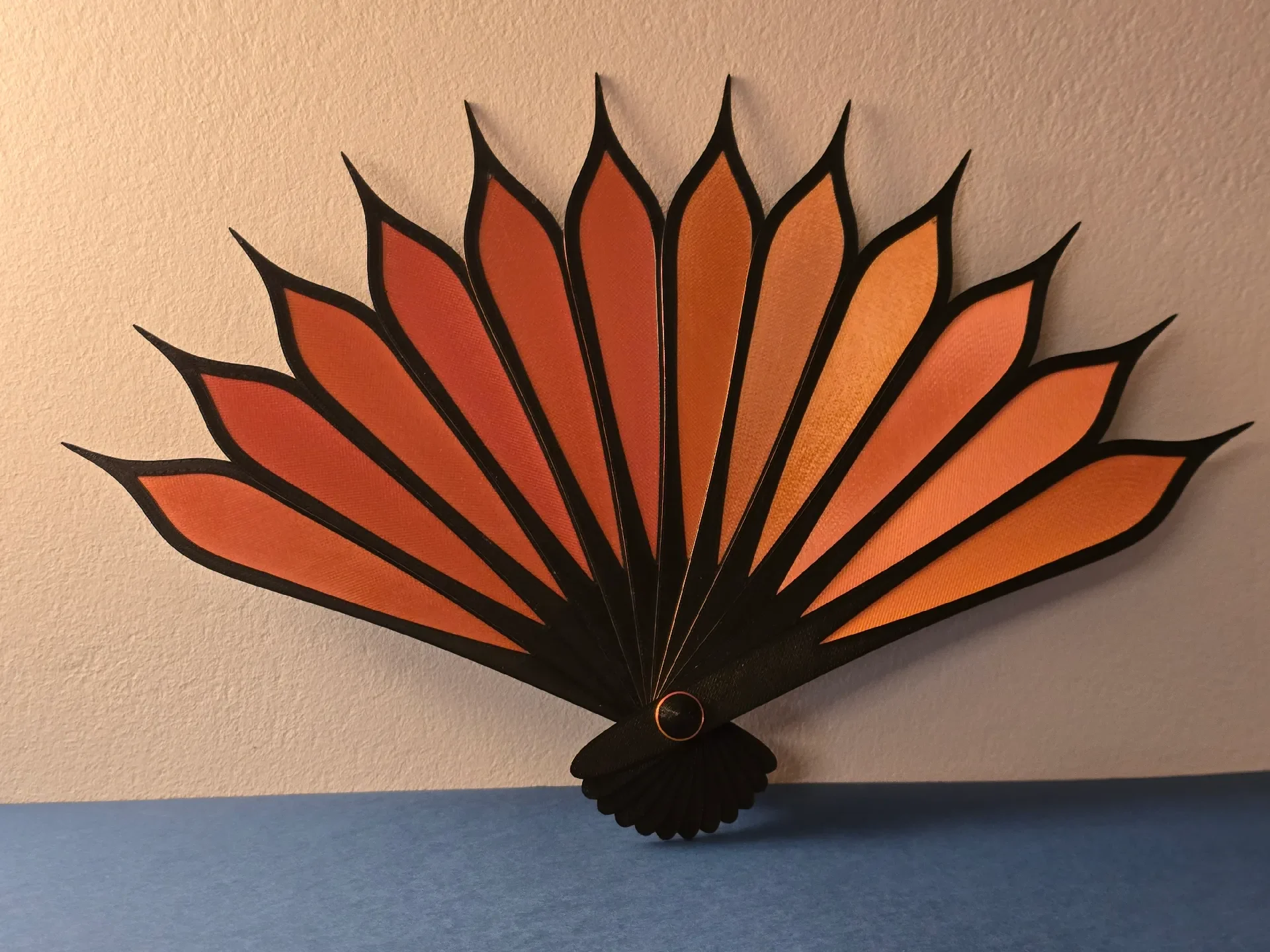

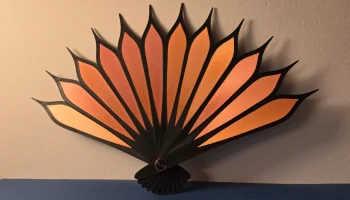

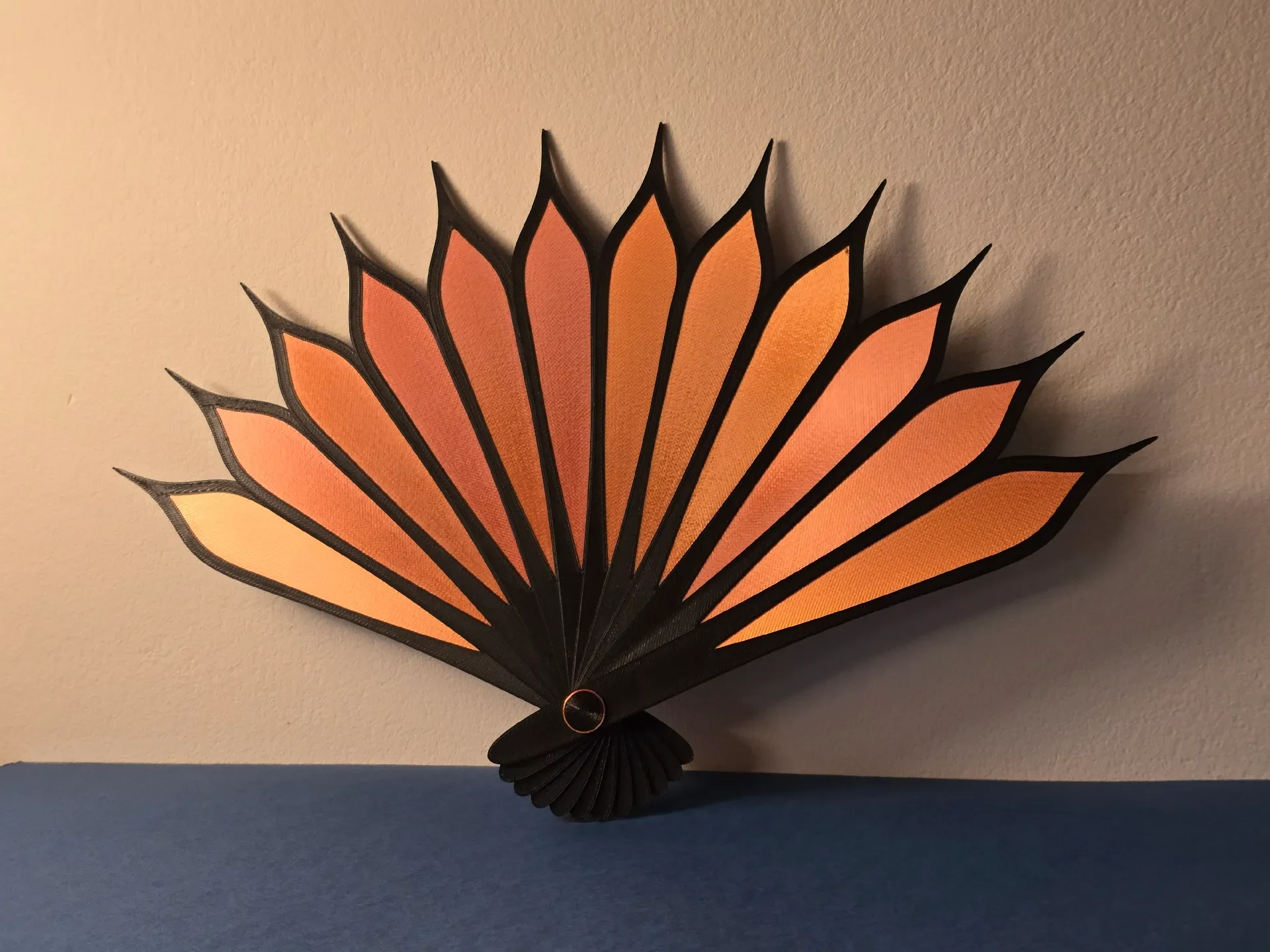

Складной веер, состоящий из двенадцати взаимосвязанных лопастей, напечатанных плоско и собранных с помощью центральной системы штифтов и крышек.

Это моя запись для Create a Breeze! конкурс.

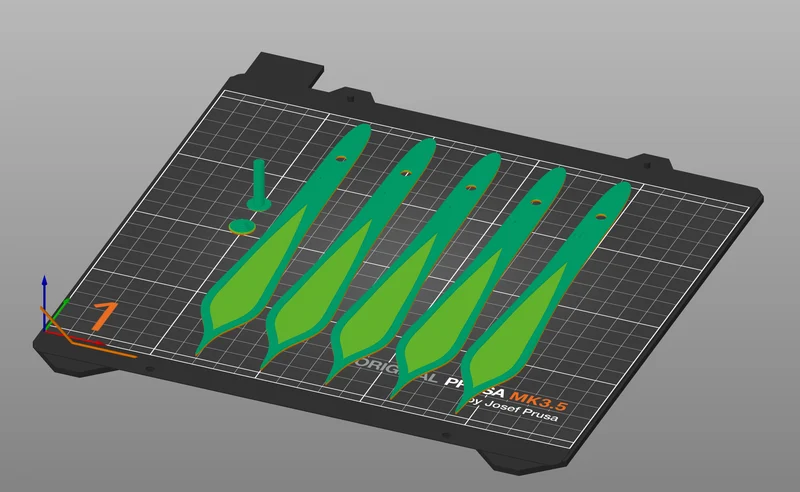

Части для печати:

10 × средние лопасти вентилятора
1 × нижняя лопасть вентилятора
1 × верхняя лопасть вентилятора
1 × центральный штифт
1 × запорная крышка

PLA отлично подходит для этой модели — чем жестче, тем лучше.
Я использовал Fiberlogy Easy PLA для черных частей и Bambu Gilded Rose PLA Silk для оранжевого цвета.

Все детали уже готовы к печати. Никакие опоры не нужны.

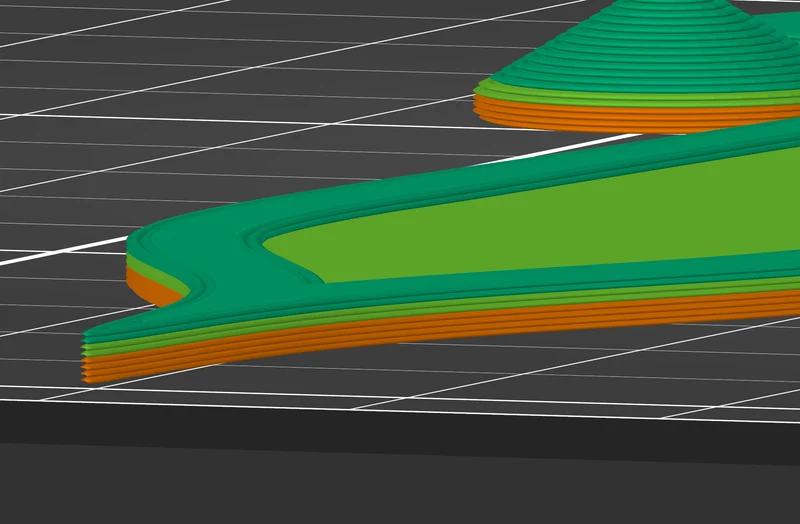

Конструкция поддерживает двухцветную печать со сменой нити. При печати с высотой слоя 0,2 мм добавьте изменения цвета на слоях №5 и №7.

Центральный штифт

После сообщения о том, что центральный контакт слишком короток для одного пользователя, я загрузил несколько версий с измененной длиной. Стандартный штифт для 12 лезвий теперь доступен в 4 вариантах длины. Для версии с 12 лезвиями начните со стандартного штифта, а если он слишком короткий, попробуйте штифты +0,5, +1,0 или +1,5 мм. Для версий с 13,14,15 или 16 лезвиями вы можете использовать штифты с соответствующим названием. Если необходимы какие-либо дополнительные настройки длины, вы можете масштабировать булавку в слайсере.

Примечание: для правильного перемещения лезвий и работы ограничителей верхний слой должен быть гладким.

Настройки печати:

Размер сопла: 0,4 мм (другие размеры тоже подойдут)
Высота слоя: 0,2 мм
Узор верхнего заполнения: монотонные линии.
Сплошные слои: 5 верхних/4 нижних.
Положение шва: Назад.

Сборка:

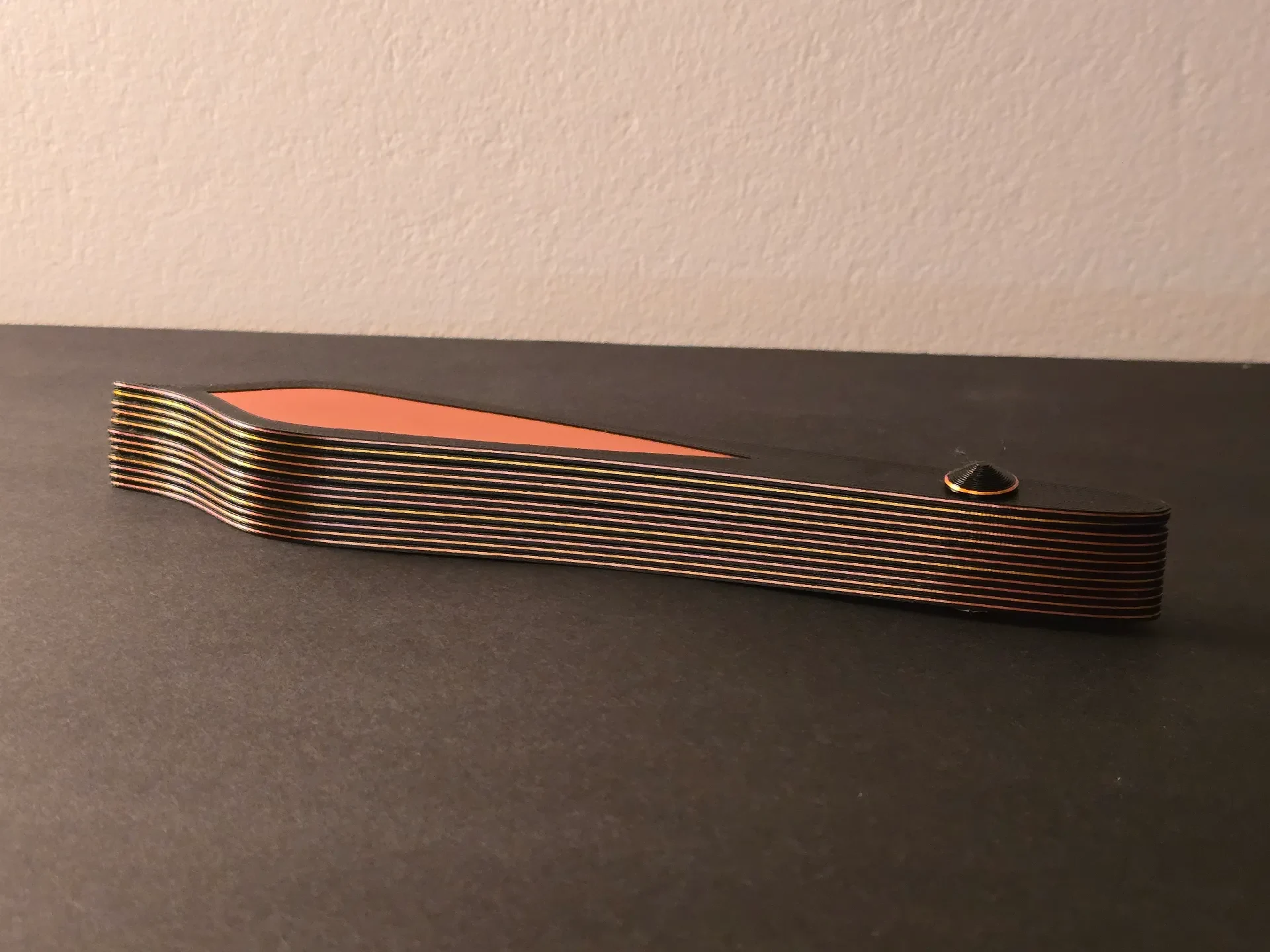

Первым идет нижнее лезвие, снизу. Верхнее лезвие идет последним, сверху. Сложите все двенадцать лезвий и совместите их с центральным штифтом.
Если штифт слишком затянут или ослаблен, вы можете отрегулировать его, масштабируя слайсер.
Колпачок следует приклеить к штифту, чтобы он был надежно закреплен. Плотно прижмите его, чтобы не оставить зазора между лезвиями. Используйте небольшое количество клея, чтобы предотвратить его попадание на лезвие. Подойдет суперклей или другой цианакрил.

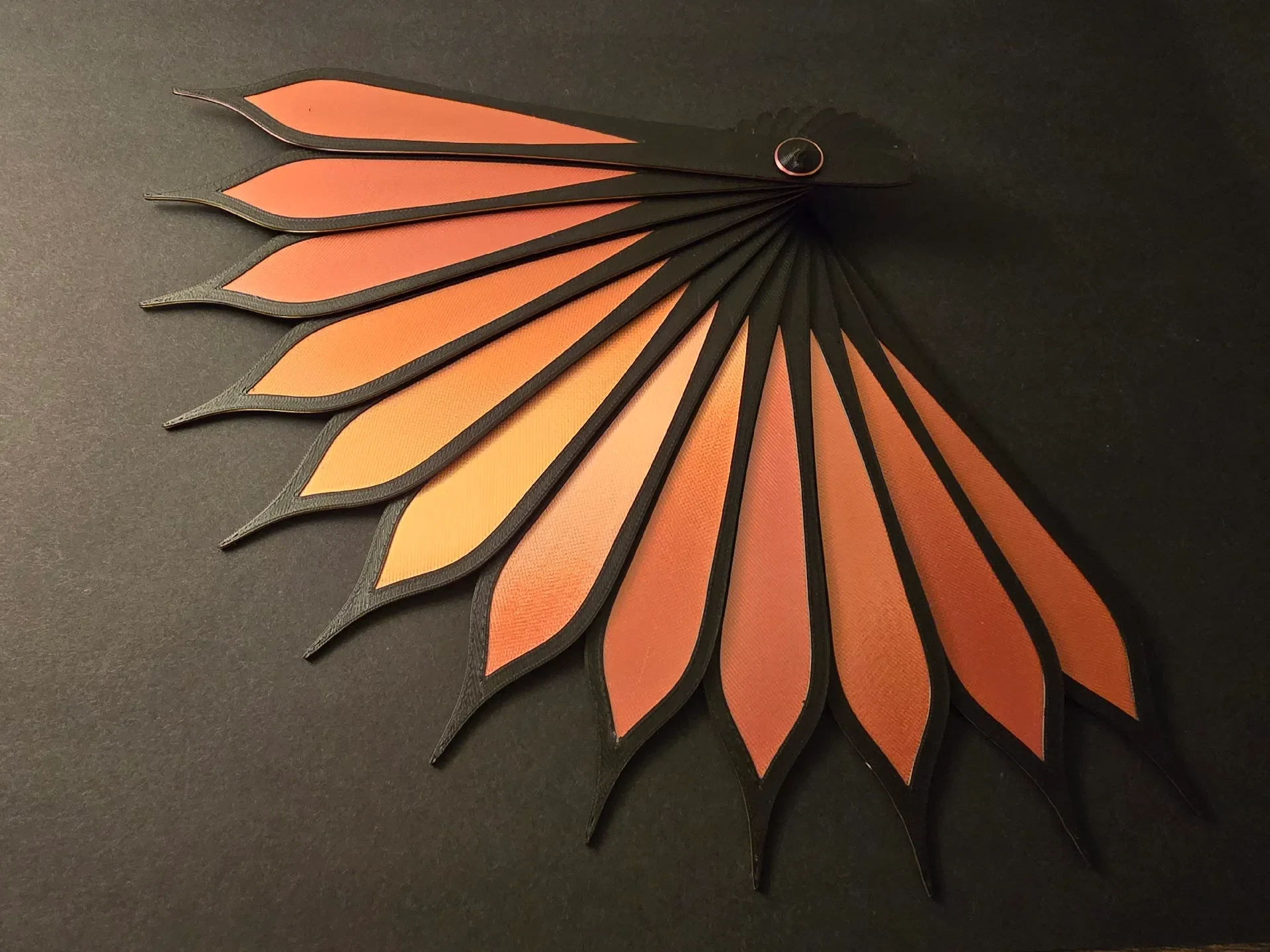

Вентилятор можно плавно открывать и закрывать благодаря встроенным штифтам и пазам, которые ограничивают диапазон движения каждой лопасти.

Обновление от 27.06.2025

По запросу добавил затупленную версию лезвий.

Обновление от 16.07.2025

Добавлены более длинные версии центрального штифта.

Обновление от 25.07.2025

Добавлен файл STEP для редактирования.

⚠ Предупреждение о безопасности:

Это не игрушка — держите подальше от маленьких детей.
Вентилятор содержит мелкие детали, которые могут представлять опасность удушья, а кончики лопастей могут быть острыми. При использовании в качестве реквизита или аксессуара костюма рекомендуется присмотр взрослых.
