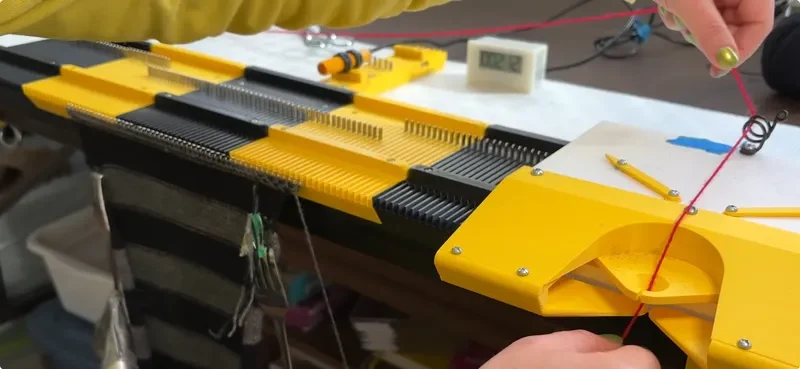

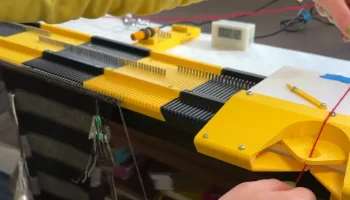

Планшетная вязальная машина

Полный код и документацию можно найти в репозитории GitHub.

На моем YouTube есть видео с описанием кода, сборки и базового использования; Я также рекомендую просмотреть полную серию статей о проекте, если вы хотите получить всю информацию о том, почему определенные функции разработаны именно так, как они есть.

ОБОРУДОВАНИЕ И МАТЕРИАЛЫ

Для кровати:

иглы для вязальной машины с крючком-защелкой (КР830/КР838/КР850), по одной на каждую прорезь игольницы (ВАЖНО: ЭТИ ИГЛЫ НЕЛЬЗЯ ЗАМЕНИТЬ)
самоклеящаяся пенопластовая уплотнительная лента (или аналогичная; для губчатого стержня), шириной 1/4-3/8 дюйма, достаточной длины, чтобы охватить все соединенные игольницы, плюс небольшой припуск на обрезку.
винты с полукруглой головкой:
#4-40 x 1/2 дюйма, по 4 шт. на игольное ложе (для задней обложки).
#4-40 x 3/4 дюйма, по 2 на игольницу (для губчатого стержня)
#6-32 x 1/2 дюйма, 8 (для опор/зажимов каретки)
отвертка
ножницы или канцелярский нож (чтобы разрезать пенопластовый уплотнитель)
болт и гайка для зажима: здесь я использую металлический рым-болт размером 5/16 x 3,5 дюйма, но если вы хотите, вы можете создать гайки и болты для 3D-печати, используя популярные библиотеки, такие как Nut Job.

Для перевозки:

Винты с полукруглой головкой:
4x #6-32 x 1/2 дюйма
6x #4-40 x 1/2 дюйма
6x #4-40 x 1/4 дюйма
2 гайки № 4-40
2 шайбы №4
гибкая ювелирная проволока, ок. 6-7 дюймов (15-18 см)
наждачная бумага
отвертк��
плоскогубцы
бокорезы/щипцы (если режете проволоку)
защитные очки (при перерезании проволоки)
суперклей

ПЕЧАТЬ

Таблицу предлагаемых настроек можно найти в документации проекта.

Протестировано на Ender 3v2 с нитями PLA и PLA Pro, сопло 0,4 мм.

Выравнивание Z-образного шва важно для большинства деталей, чтобы предотвратить неровности на скользящих поверхностях. Я установил «самый острый угол», чтобы стык не мешал кулачкам, рельсам и другим скользящим поверхностям.

Большинство более крупных деталей можно печатать с заполнением 20% и высотой слоя 0,2, однако, если у вас есть возможность использовать «адаптивные слои», это может хорошо подойти для деталей с закругленными углами. Я рекомендую 100% запол��ение деталей tCam и StripperPlate, а также зажимной гайки и болта, если они используются.

Большинство деталей должны лежать ровно и не требовать поддержки или иметь минимальную опору; Следующие детали имеют значительные выступы, где рекомендуется поддержка:

коляскаОпирается
пряжаCarrierCover
tCam (под шарниром)
