Модульный узел ротора с лопастями вентилятора.........

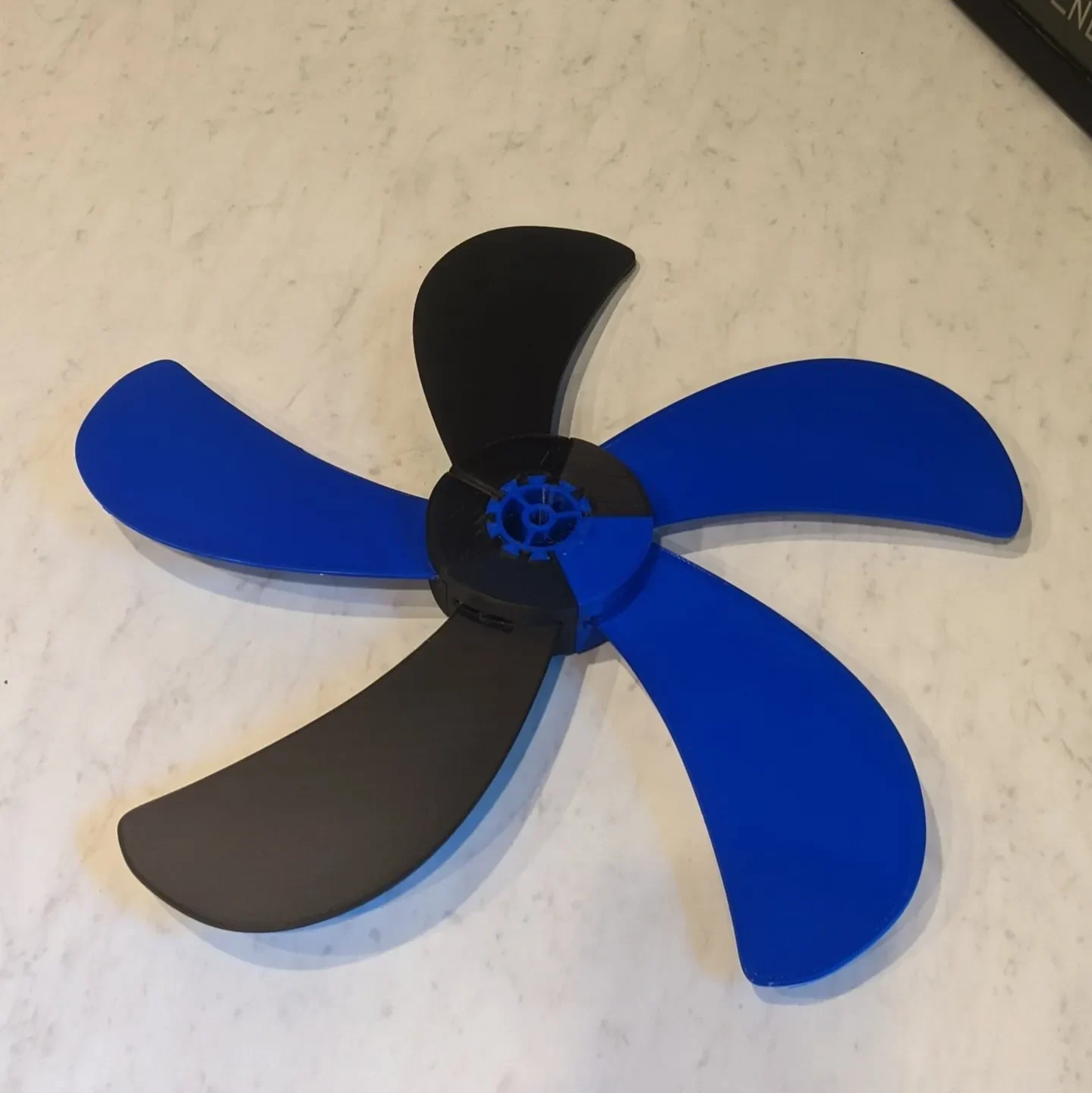

Получил вентилятор с Amazon со сломанной лопастью. Они прислали совершенно новый вентилятор, так что «старый» дал мне возможность спроектировать и напечатать новые лопасти вентилятора. Попытки создать единый ротор и по-настоящему изогнутые лопасти вентилятора не совпали должным образом. Я перешел к модульной конструкции ротора, которая складывалась как пазл. Тогда я остановился на действительно плоских лопастях вентилятора. Преимущество заключалось в том, что все компоненты могли ровно стоять на моей печатной платформе с минимальными требованиями к опорам. Хотя все это собирается вместе, как пазл, я использовал суперклей, чтобы лопасти вентилятора не выпадали. В середине проекта у меня закончилась синяя нить, поэтому я продолжил использовать матовый черный. Материалы имеют достаточно разную плотность, поэтому при максимальной скорости можно наблюдать некоторое раскачивание. Вся сборка существенно тяжелее заводской, но работает! На последней фотографии видно, что поверх моего отпечатка есть еще одна белая лопасть вентилятора — это винт крепления ротора от вентилятора марки Amazon.

Инструкции по сборке:

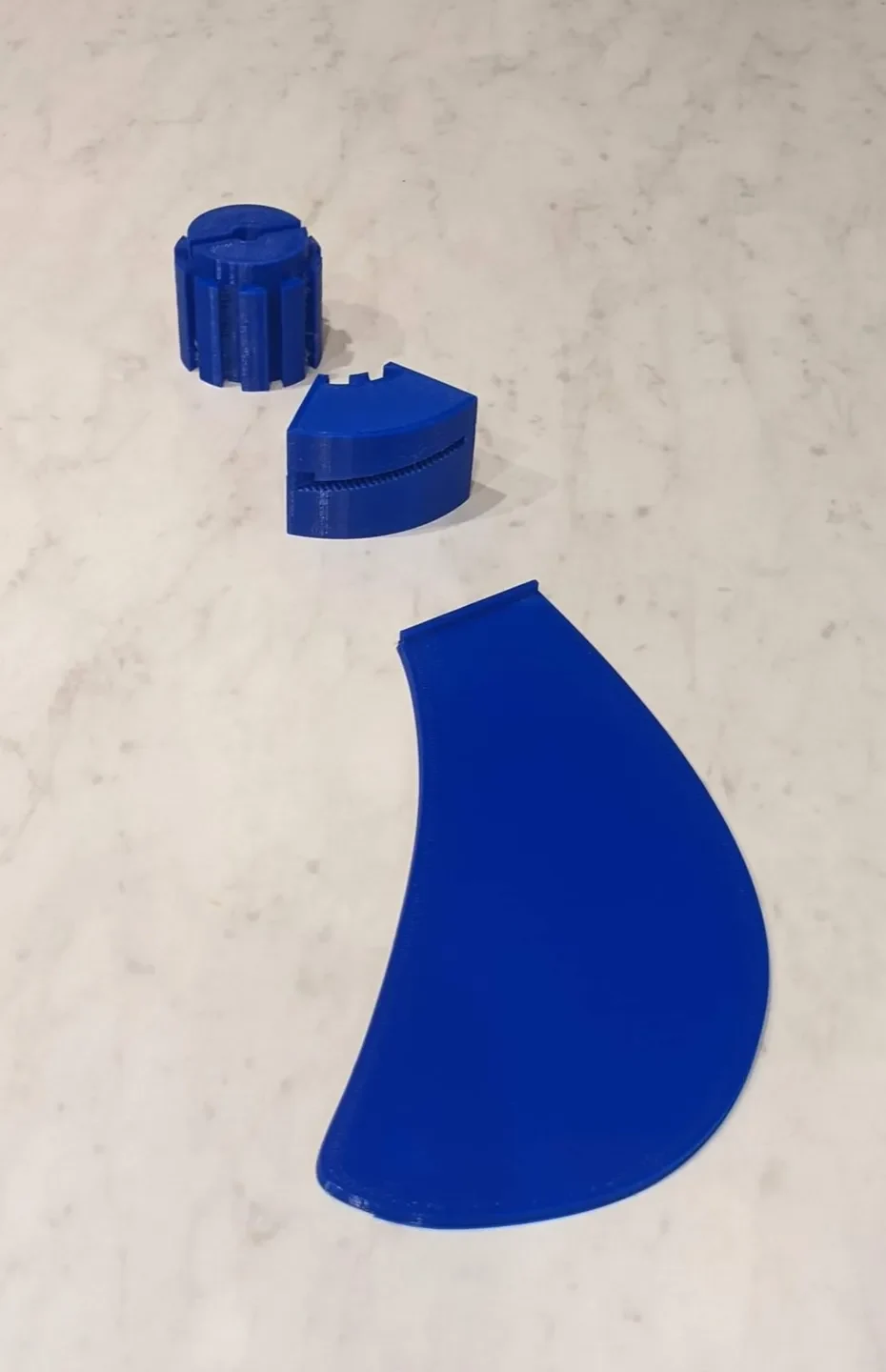

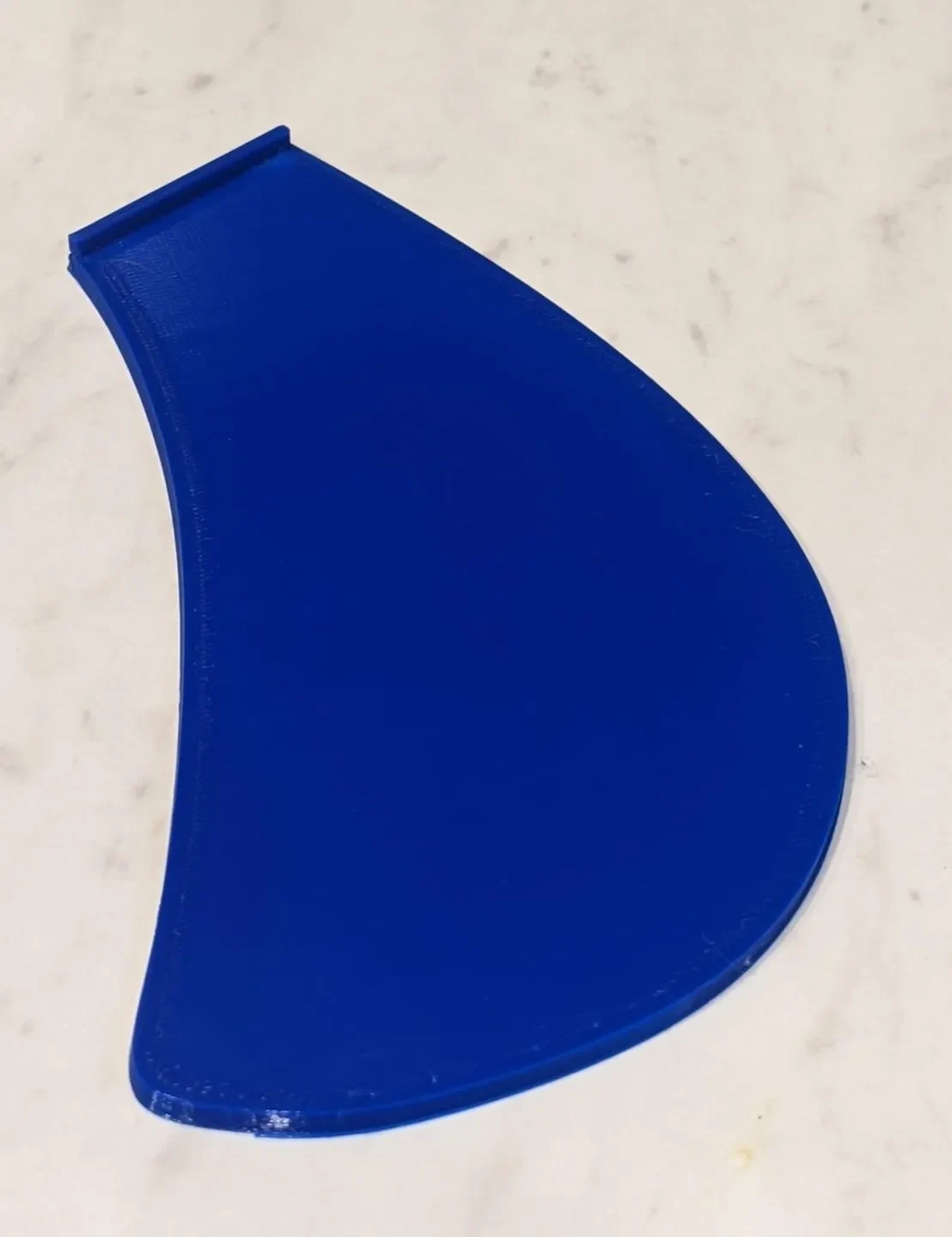

Распечатайте пять лопастей вентилятора.
Распечатайте пять верхушек пирогов.
Распечатайте пять донышек пирога.
Распечатайте один ротор.

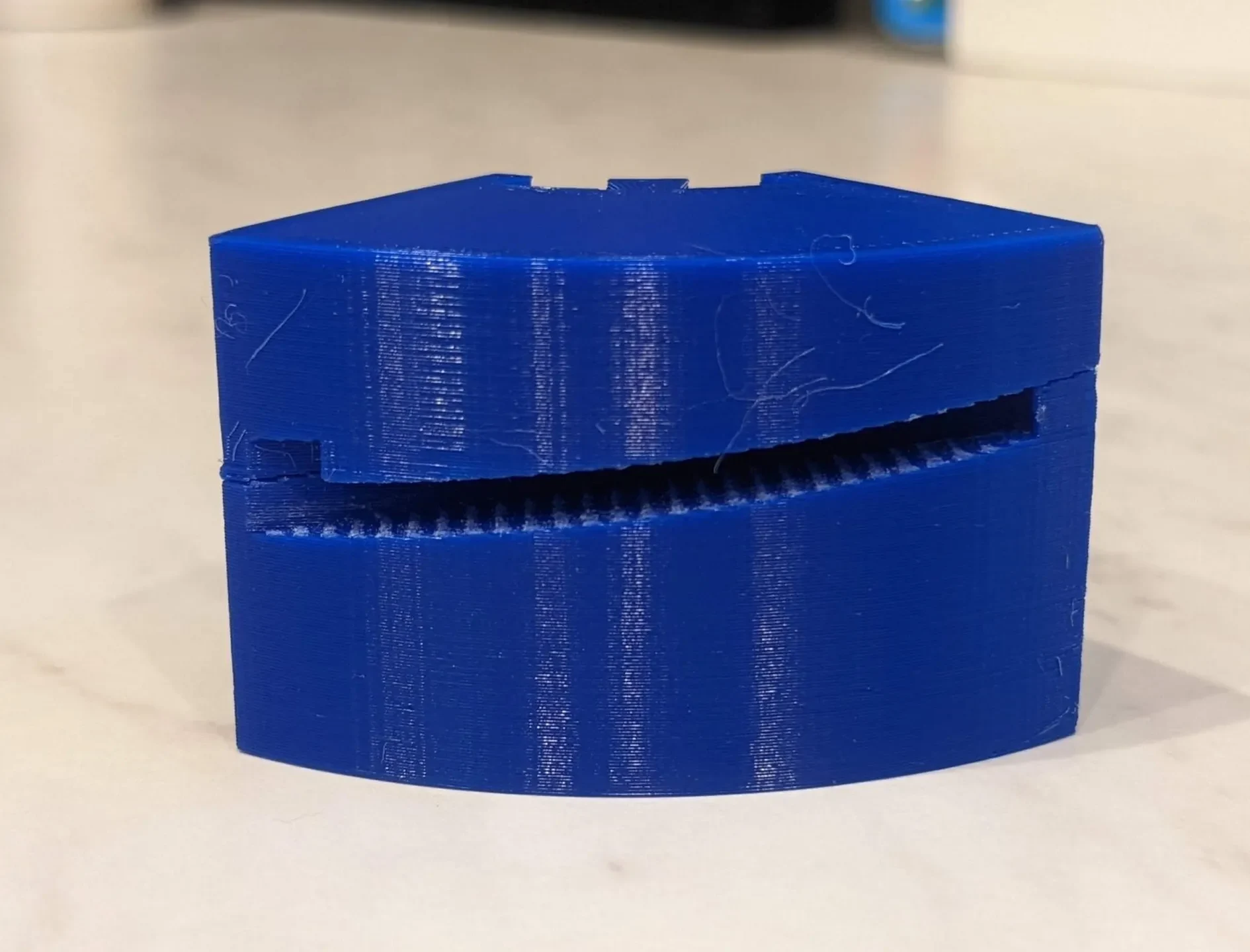

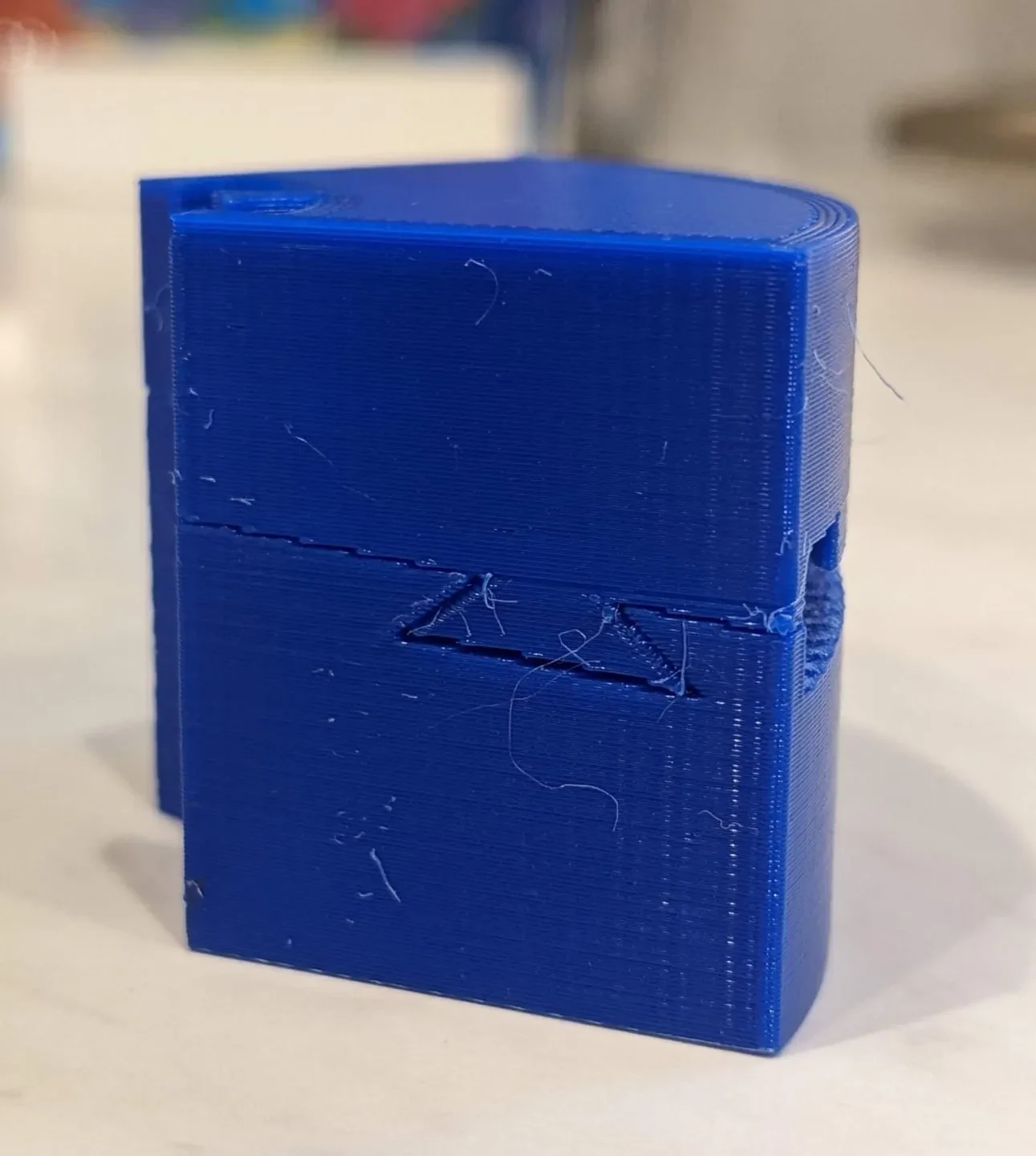

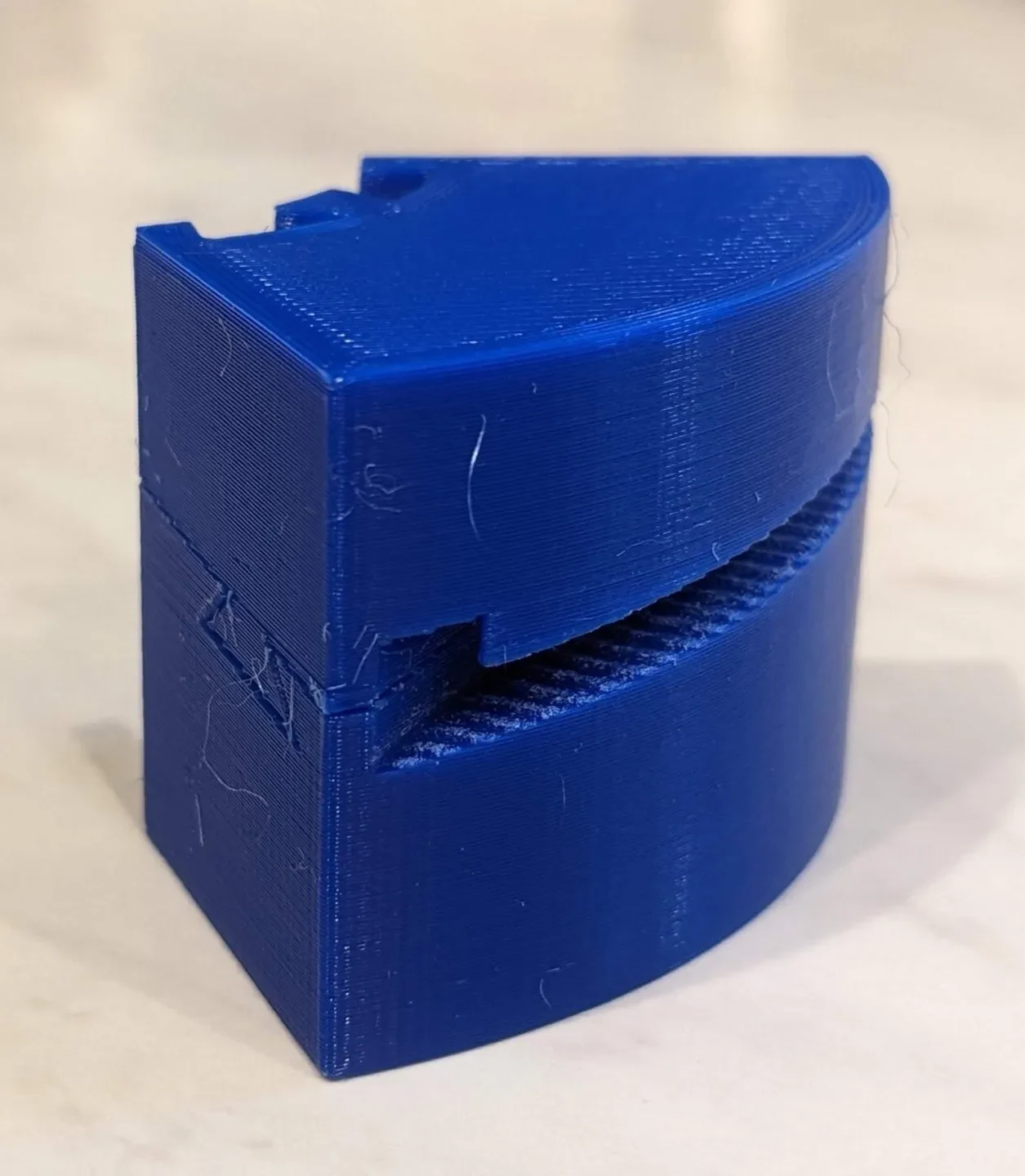

Сложите вместе верхнюю и нижнюю части пирога.

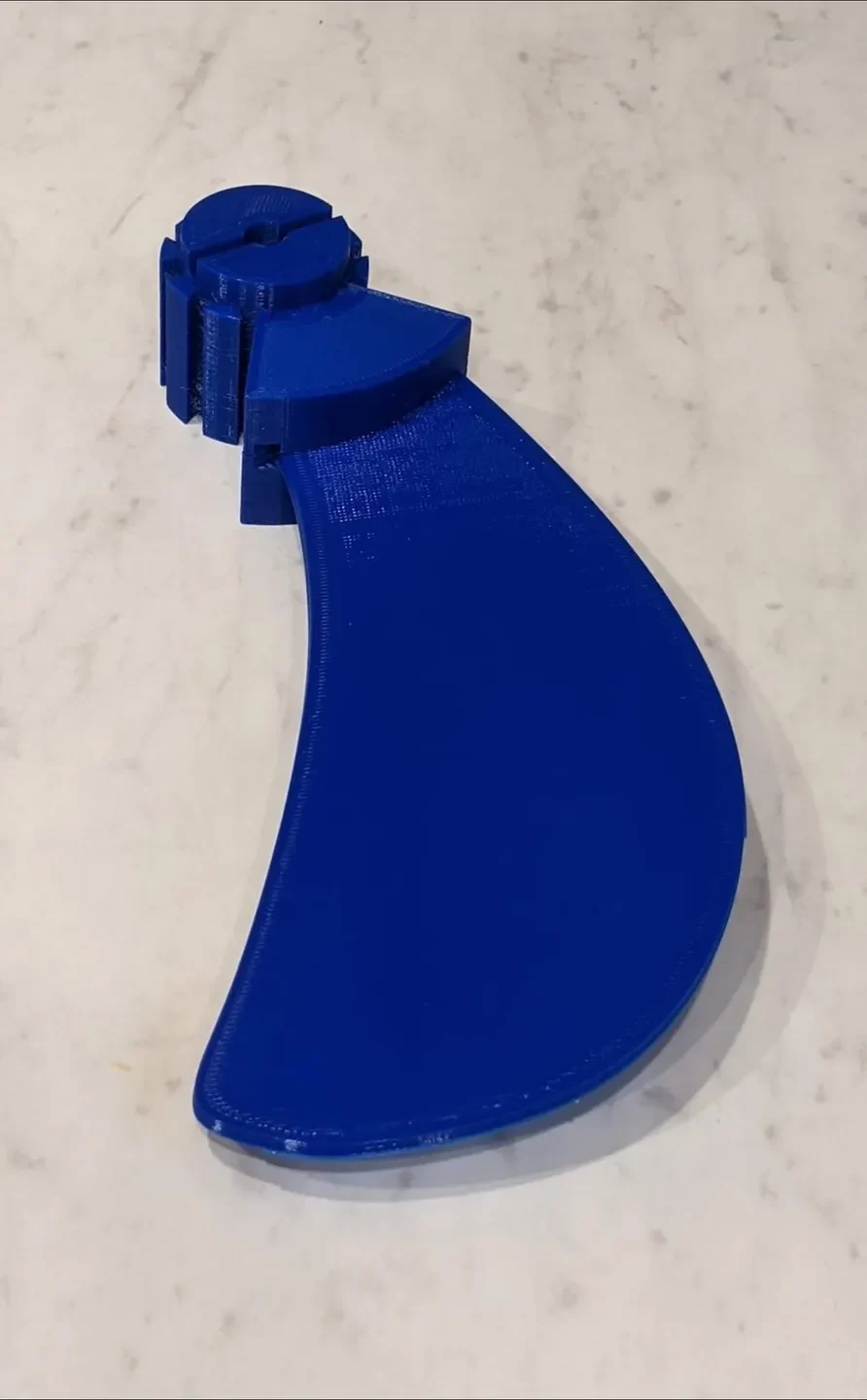

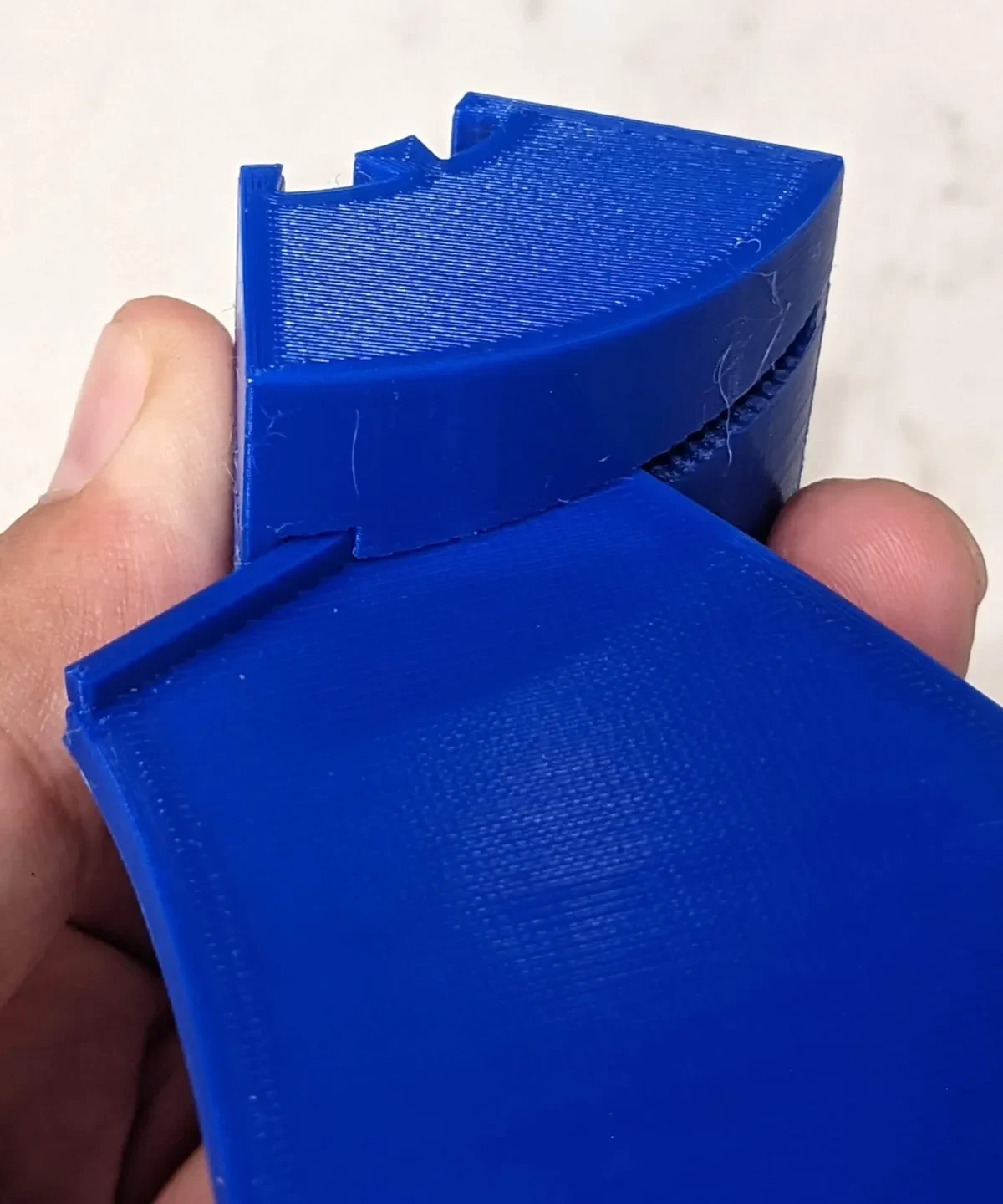

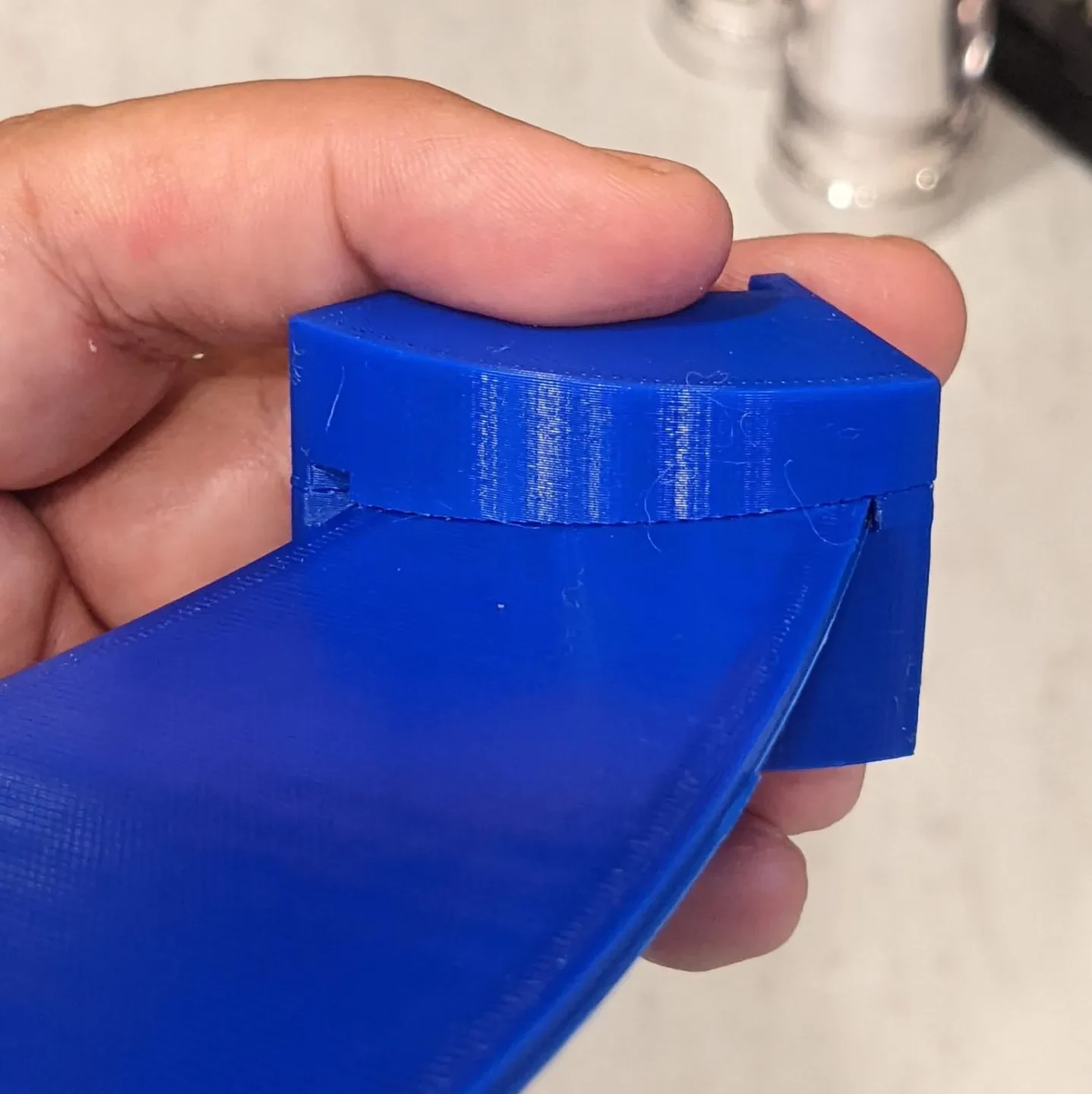

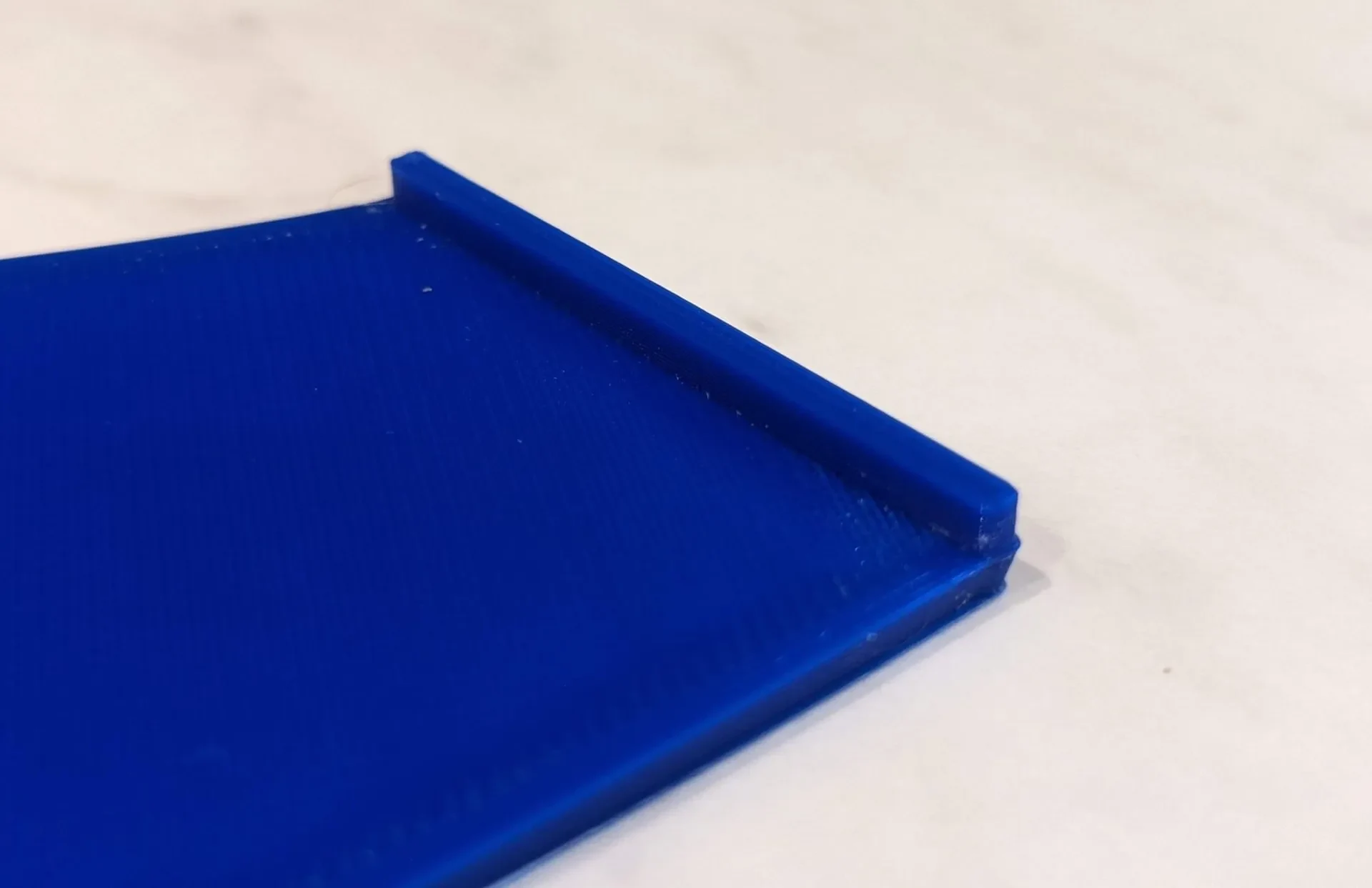

Вставьте конец лопасти вентилятора в прорезь на вершине пирога.
Повторите шаги 5 и 6 еще четыре раза.
Установите пять кругов и лопастей в сборе на центральный ротор.
Установите готовый модульный узел лопастей вентилятора на вал двига��еля вентилятора.
Установите стопорную гайку вентилятора.
Установите на место защитную клетку вентилятора.
Проверьте вентилятор, МЕДЛЕННО увеличивая скорость.
