Умикот (версия 54 мм) - инструмент спирографа с планетарн...

WDT — это искусство. Его хаотичная природа требует умения, чтобы последовательно овладевать им.
Умикот — тагальское слово, которое означает: прясть; развернуться; вращаться; вращаться; кружить; объехать; кружиться; вращаться.

В этом духе этот инструмент для 3D-печати использует механизм планетарной передачи, напечатанный на месте, для создания спирографического движения иглы. Это версия диаметром 54 мм. Ищете версию 58 мм? Смотрите здесь.

Этот дизайн предоставляется вам бесплатно по лицензии Creative Commons CC-BY-NC-SA. Делайте и наслаждайтесь, но не продавайте.

Нравится то, что я делаю, и хочу поделиться любовью? Купи мне кофе — любое пожертвование очень ценно (paypal.me/vjapolitzer)

Источники OnShape

Сделайте это самостоятельно! Настраиваемая глубина иглы, настройка допусков или ремикс! Легко экспортируйте STL и STEP. Ознакомьтесь с дизайном с открытым исходным кодом на OnShape. (Примечание: при экспорте STL обязательно выберите «Единицы измерения» → «Миллиметр» и «Разрешение» → «Высокое».)
рабочее пространство 54 мм

Общая проблема многих коммерчески доступных инструментов WDT заключается в том, что они используют концентрическое движение, которое создает бороздки в кофе. Спирографический рисунок позволяет избежать пересечения иглами одного и того же пути с целью более однородного распределения частиц.

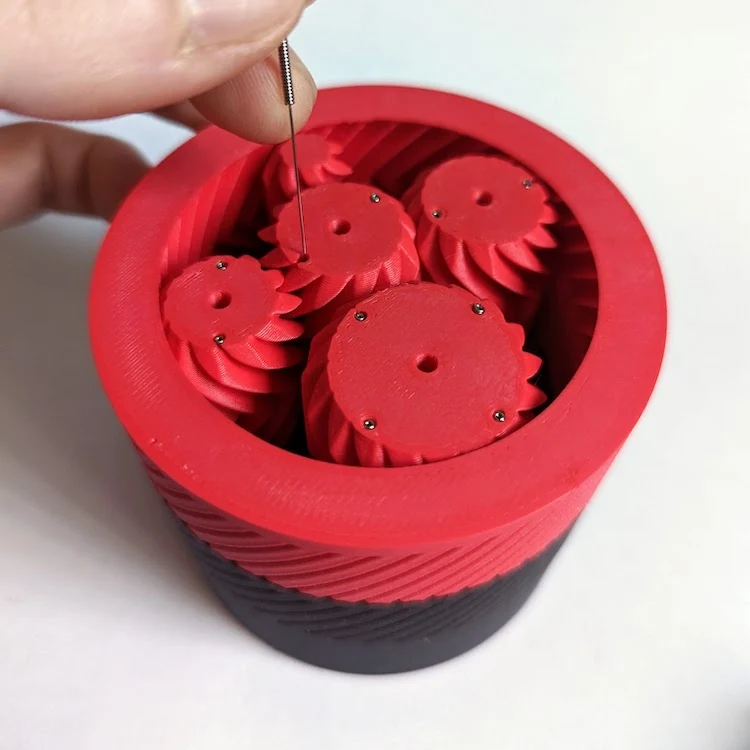

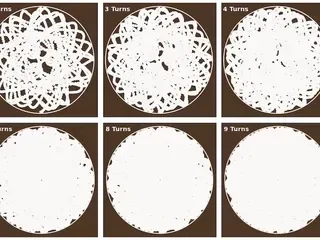

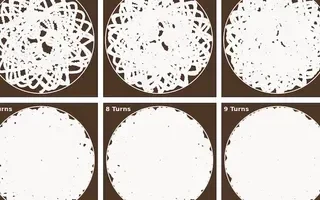

Я оптимизировал рисунок иглы для равномерного покрытия, поэтому потребуется не более 8 оборотов ручки. Две иглы различной длины обеспечивают глубокое и верхнее распределение слоя.

Иглы вставляются сверху и являются сменными, а основание можно заменять, что позволяет настраивать глубину иглы для разных корзин без необходимости замены игл. При желании вы можете распечатать версии основания, которое может вместить восемь магнитов и/или включать фланец для соединения с выступами портафильтра. Для облегчения идентификации включена небольшая этикетка с рельефом, указывающая глубину конкретной базы.

Инструкции
Соберите детали и материалы.

Для непечатных вещей вам понадобится:

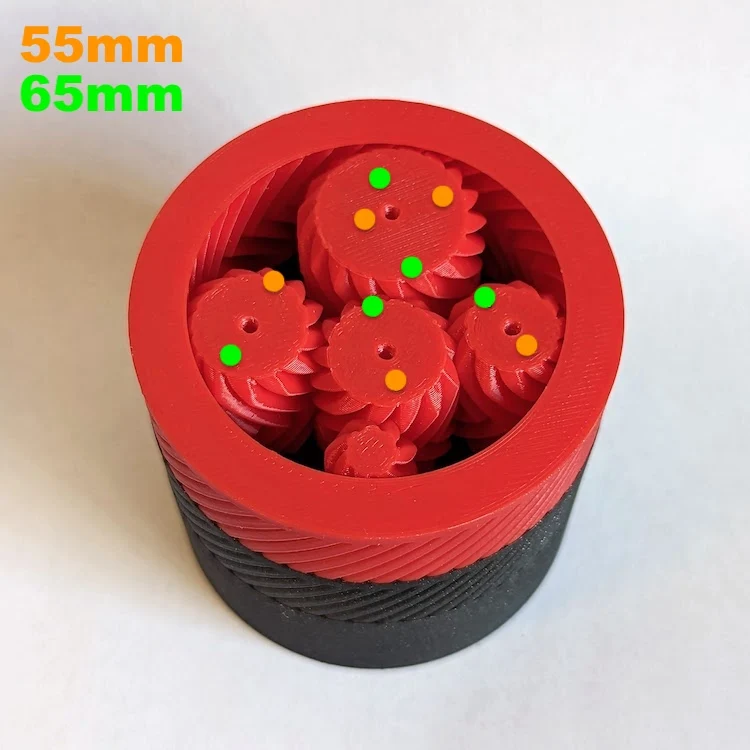

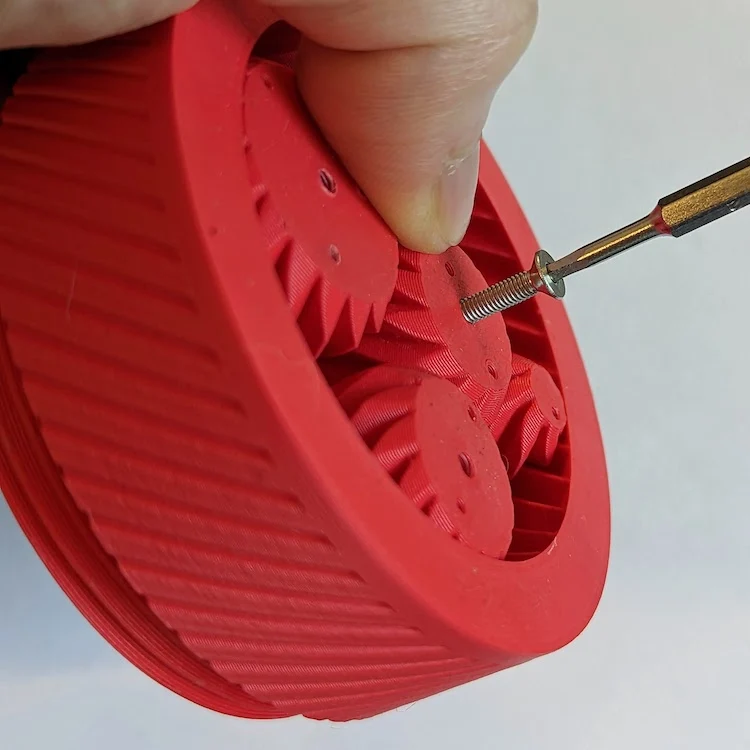

5 винтов M3 x 12 мм с плоской/потайной головкой (если у вас есть винты без плоской/потайной головки, которые вы хотели бы ис��ользовать, ознакомьтесь с этими альтернативными деталями)

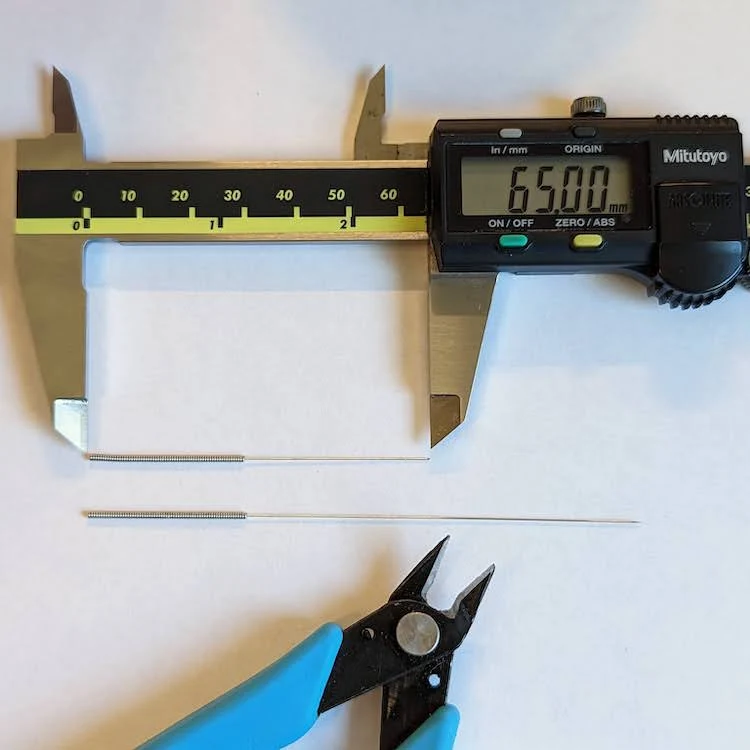

10 игл для акупунктуры 0,35 мм с ручкой 30 мм (я использовал такие же, как популярный инструмент с 9 зубцами, 0,35x75 мм с aliexpress)
Дешевые кусачки, которые вы не прочь посвятить резке игл, или, что еще лучше, закаленные кусачки для кабеля.
Отвертка/шестигранный ключ для винтов М3
3D-принтер
Распечатайте свои детали!

Я напечатал свой PLA. Возможно, вы захотите распечатать базовую часть с помощью PETG.

Лично время контакта с горячей корзиной/портафильтром было достаточно коротким, поэтому у меня не возникло проблем с PLA, однако PETG с его более высокой температурой стеклования определенно снизил бы риск размягчения.

Настройки:

Слои 0,2 мм
4 верхних/нижних слоя
2 стены достаточно
Минимум 11 % для гироида (считайте больше, чтобы увеличить вес!)
Нет опор
Случайный z-шов для Upper Mech может помочь избежать заеданий и улучшить плавность [спасибо zumicroom в EAF]

Шестерни и игольные отверстия требуют хорошей калибровки (допуск печати по XY 0,2 мм) и нити хорошего качества!

Печатные части:

1x Верхний механизм
1x вращающееся кольцо
1x ручка (см. варианты ручек ниже)
1 база (см. варианты базы ниже)
1 подставка (см. варианты подставок ниже)
Опции ручки

Ручка доступна в маленьком и большом размерах. Что использовать, зависит от предпочтений.

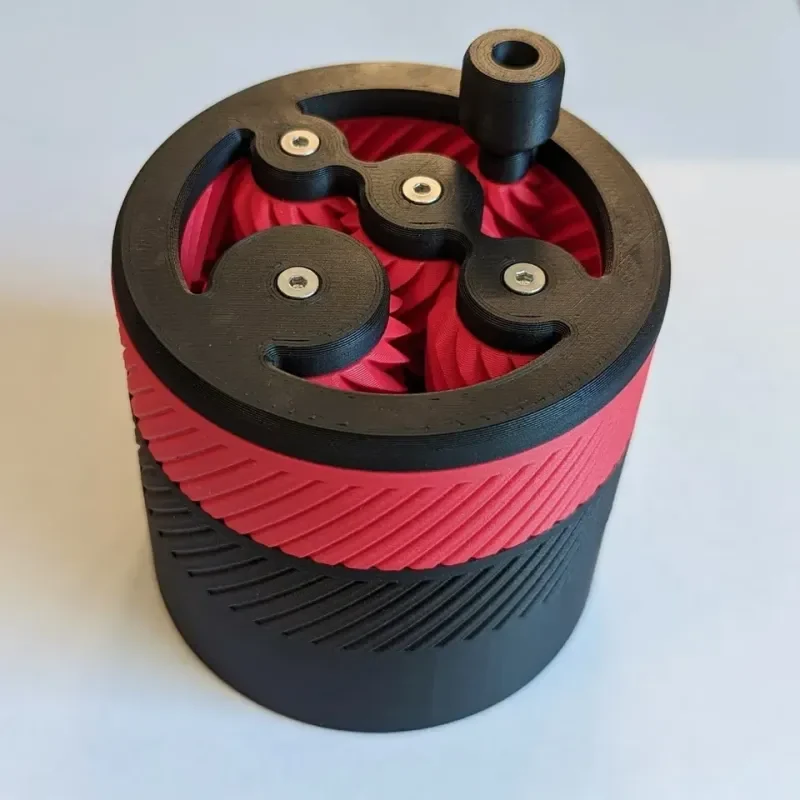

Изображенный на фото Умикот оснащен малым размером, который подходит для маленьких рук или для тех, кто хочет чувствовать себя деликатным (это мое личное предпочтение, но выбирайте то, что вам нравится!)

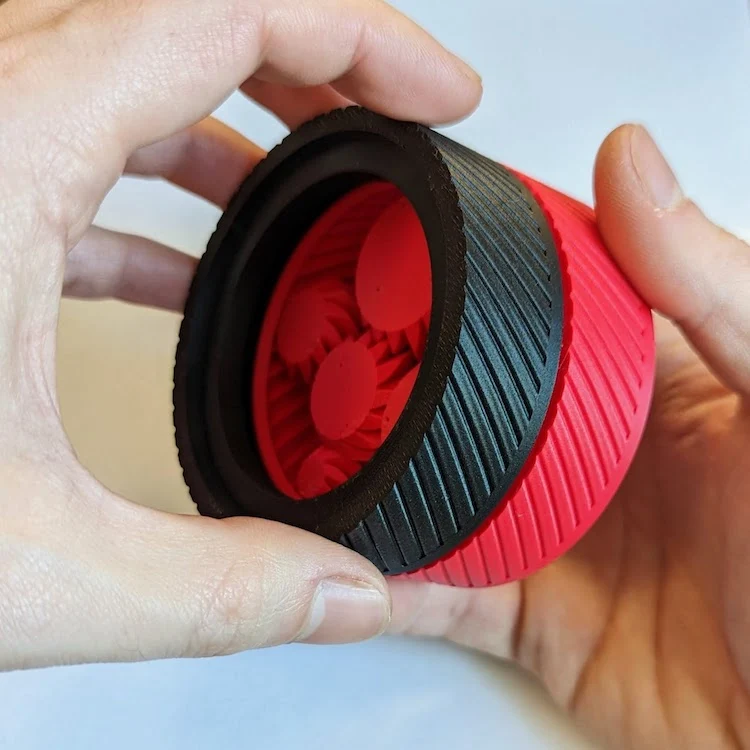

Базовые опции

Базовая часть доступна в различных версиях для:

Различная глубина иглы
С фланцем, соединяющимся с выступами портафильтра, или без него (Lug/NoLug)

Выберите глубину иглы, подходящую для вашей корзины. Имена файлов включают глубину (например, Umikot54 — Base 25mm Lug.stl). Вот насколько глубоко иглы заходят ниже края корзины. Ниже приведены некоторые распространенные глубины иглы.

Обычная глубина игл для корзинок 54 мм:

Одностенная корзина Stock Breville/Sage на 2 чашки
24 мм
IMS 18-22г корзина
26 мм

Примечание. Для наилучшего соответствия измерьте внутреннюю глубину вашей грелки.
