SPARKY: Крепления двигателя TT

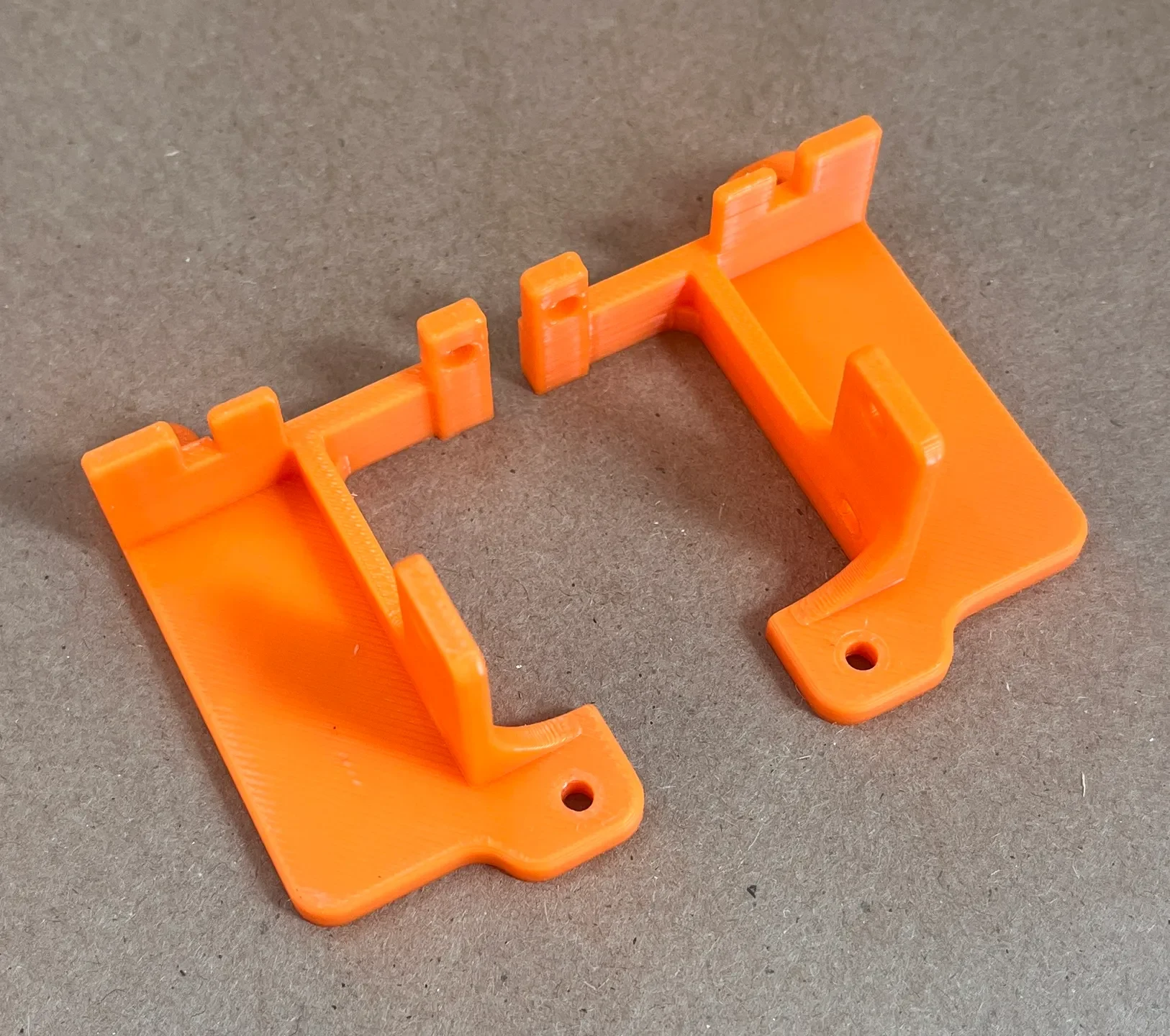

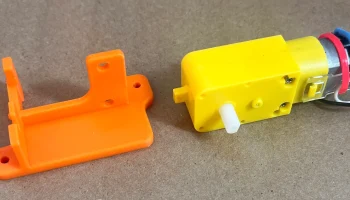

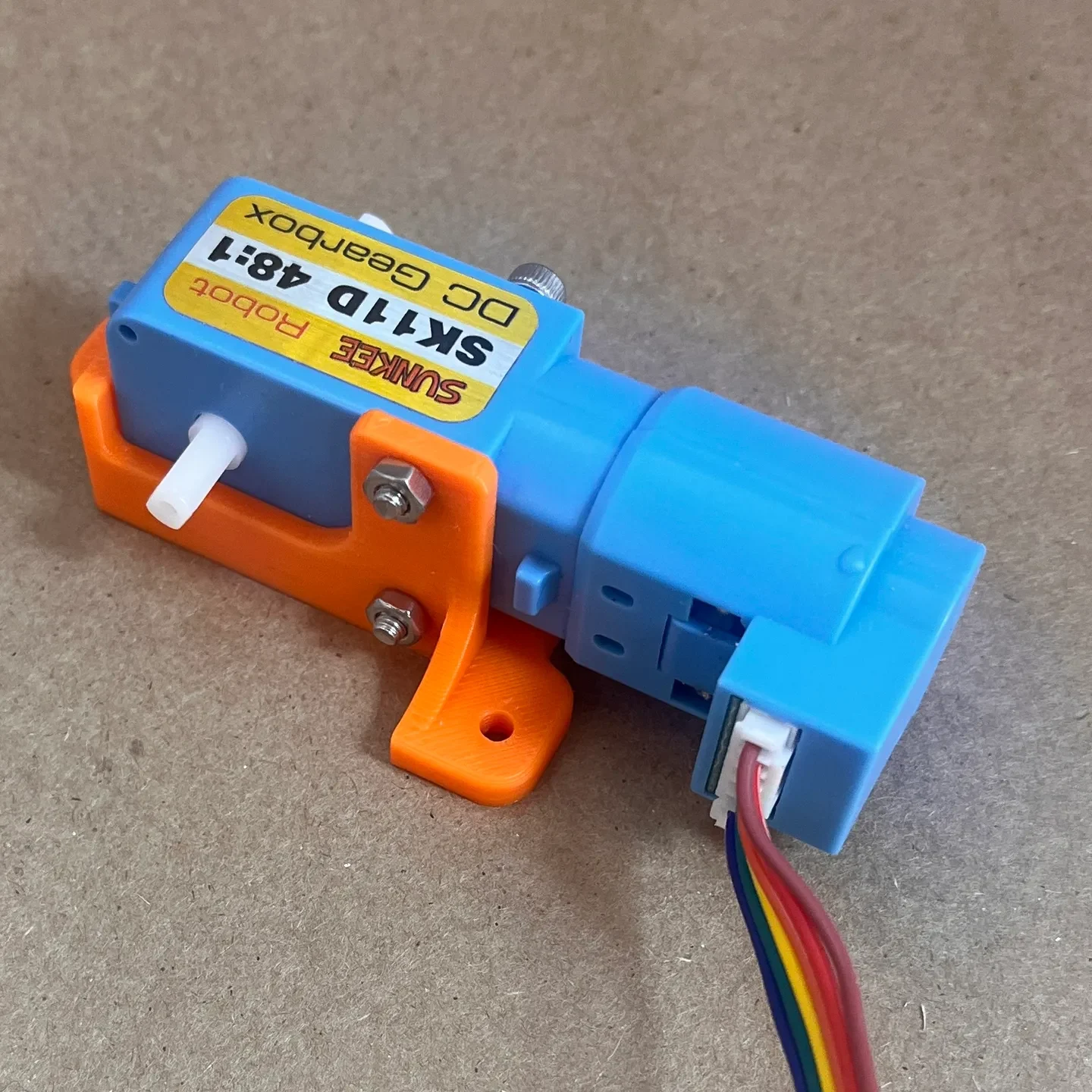

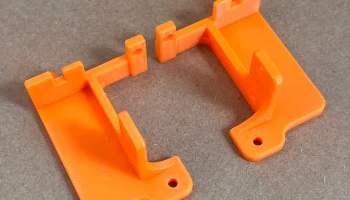

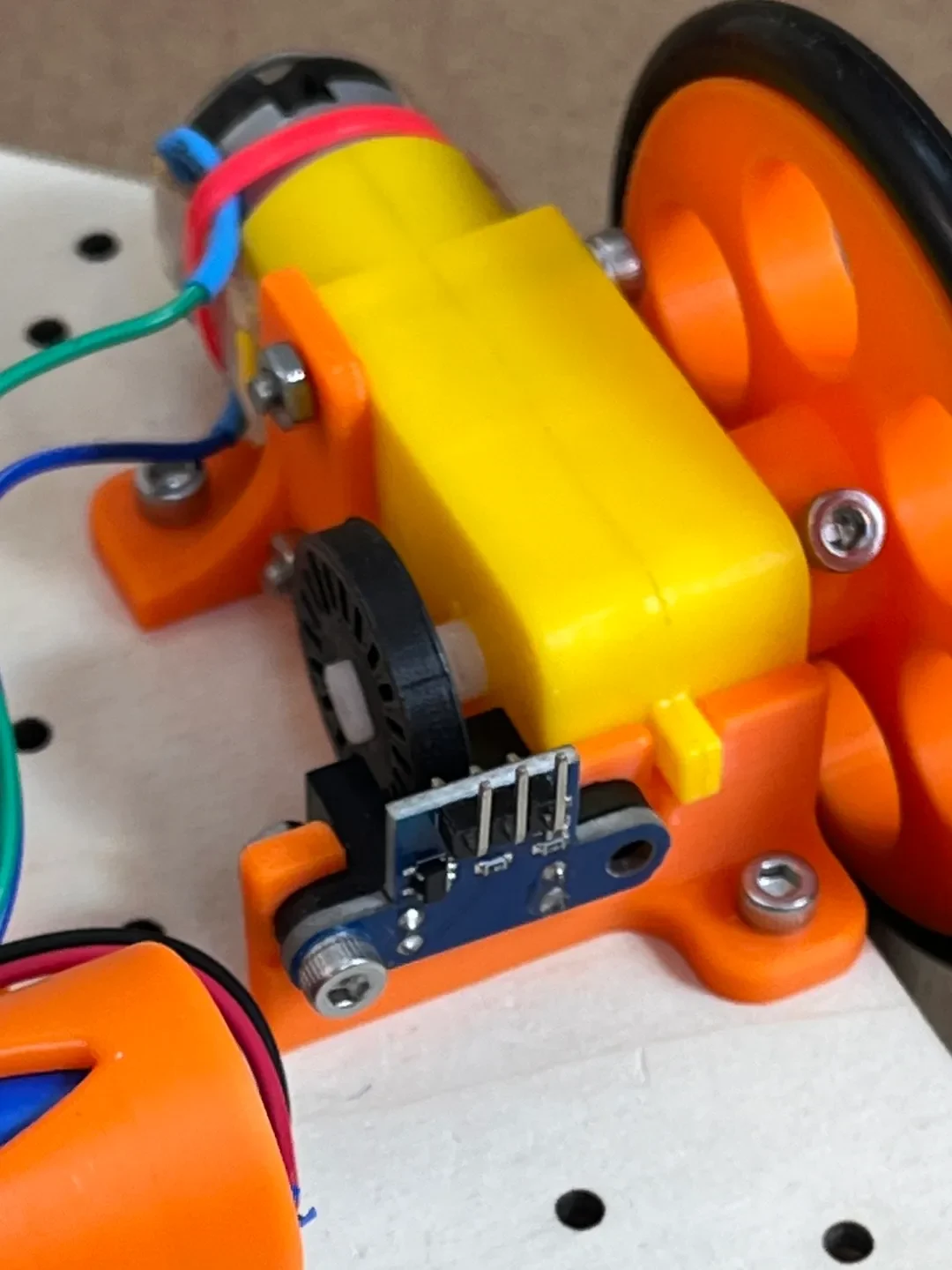

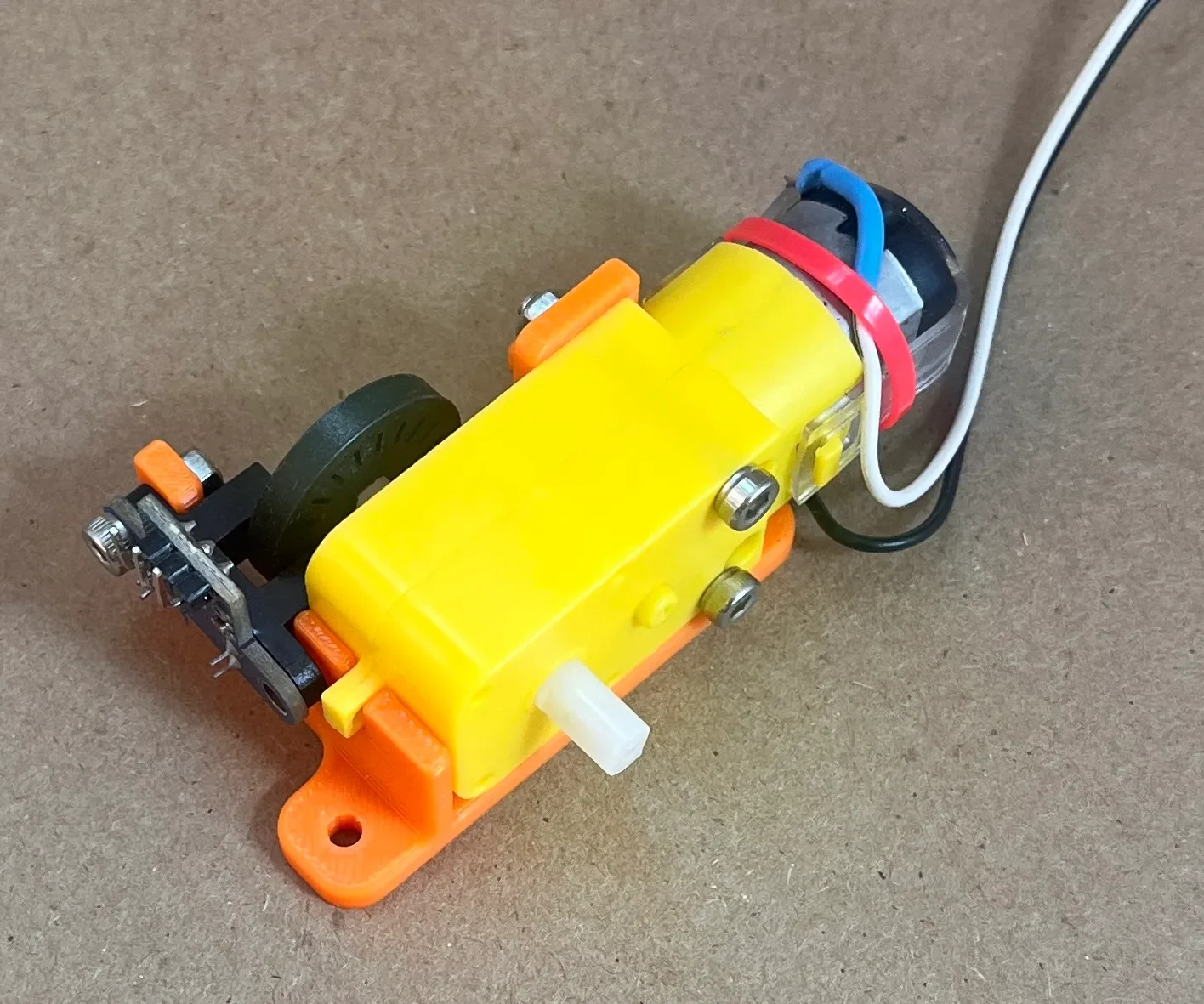

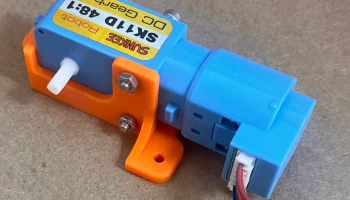

Это два комплекта монтажных кронштейнов для «тт-моторов» — небольших, обычно желтого цвета, мотор-редукторов постоянного тока, используемых в образовательной и любительской робототехнике. В один комплект входит место для установки оптических колес энкодера и датчиков. Другой набор предназначен для использования с датчиками Холла или без датчиков.

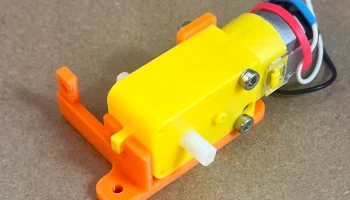

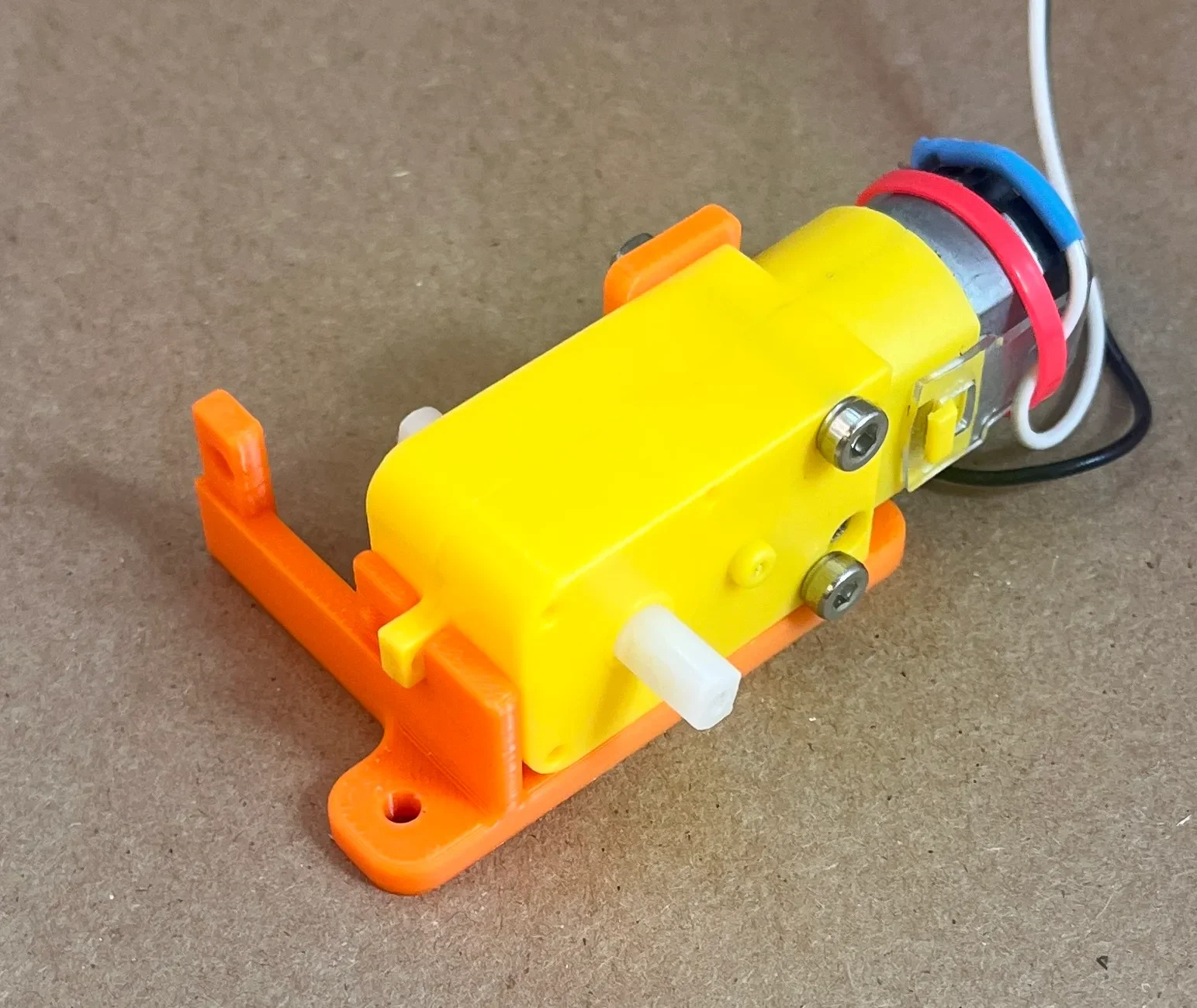

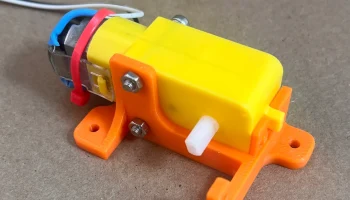

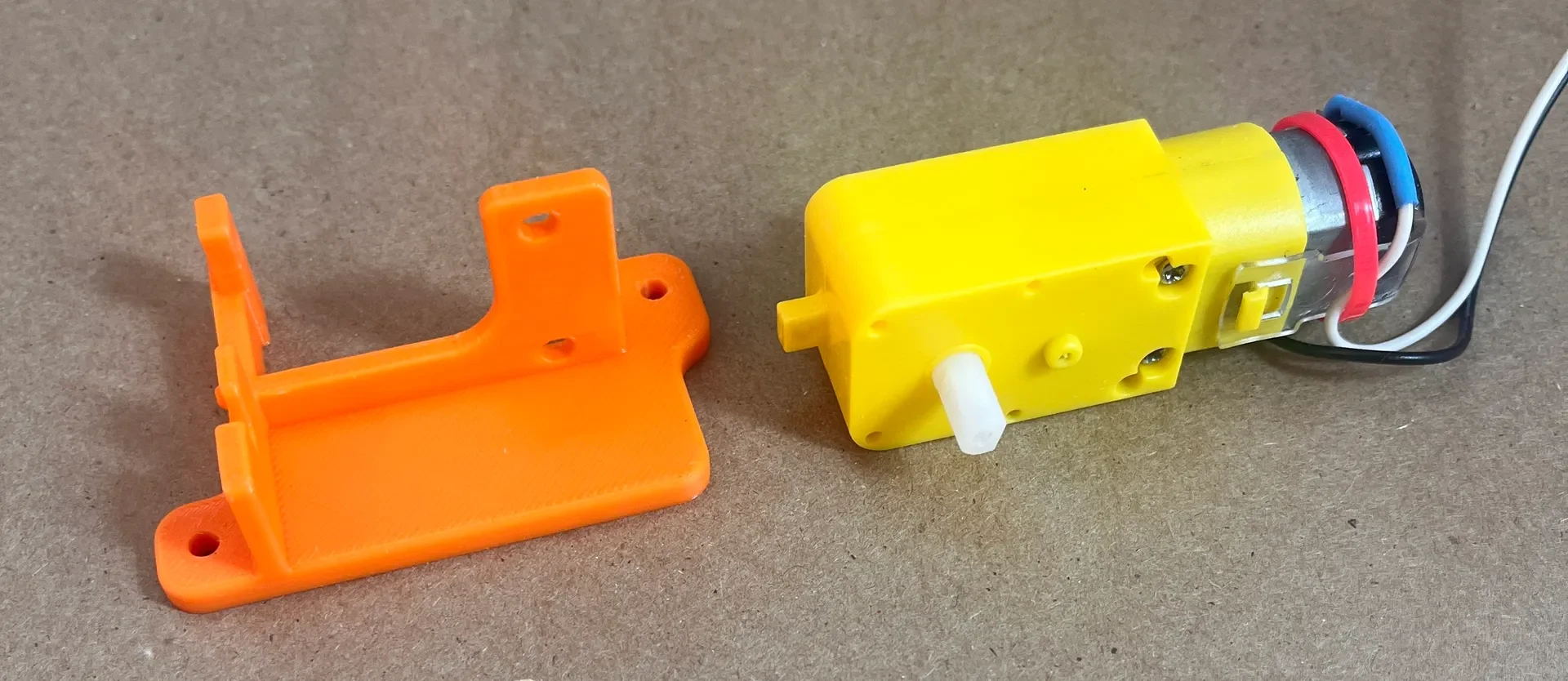

При установке двигателя сторона двигателя с выпуклым желтым кружком возле оси обращена наружу (в сторону колеса).

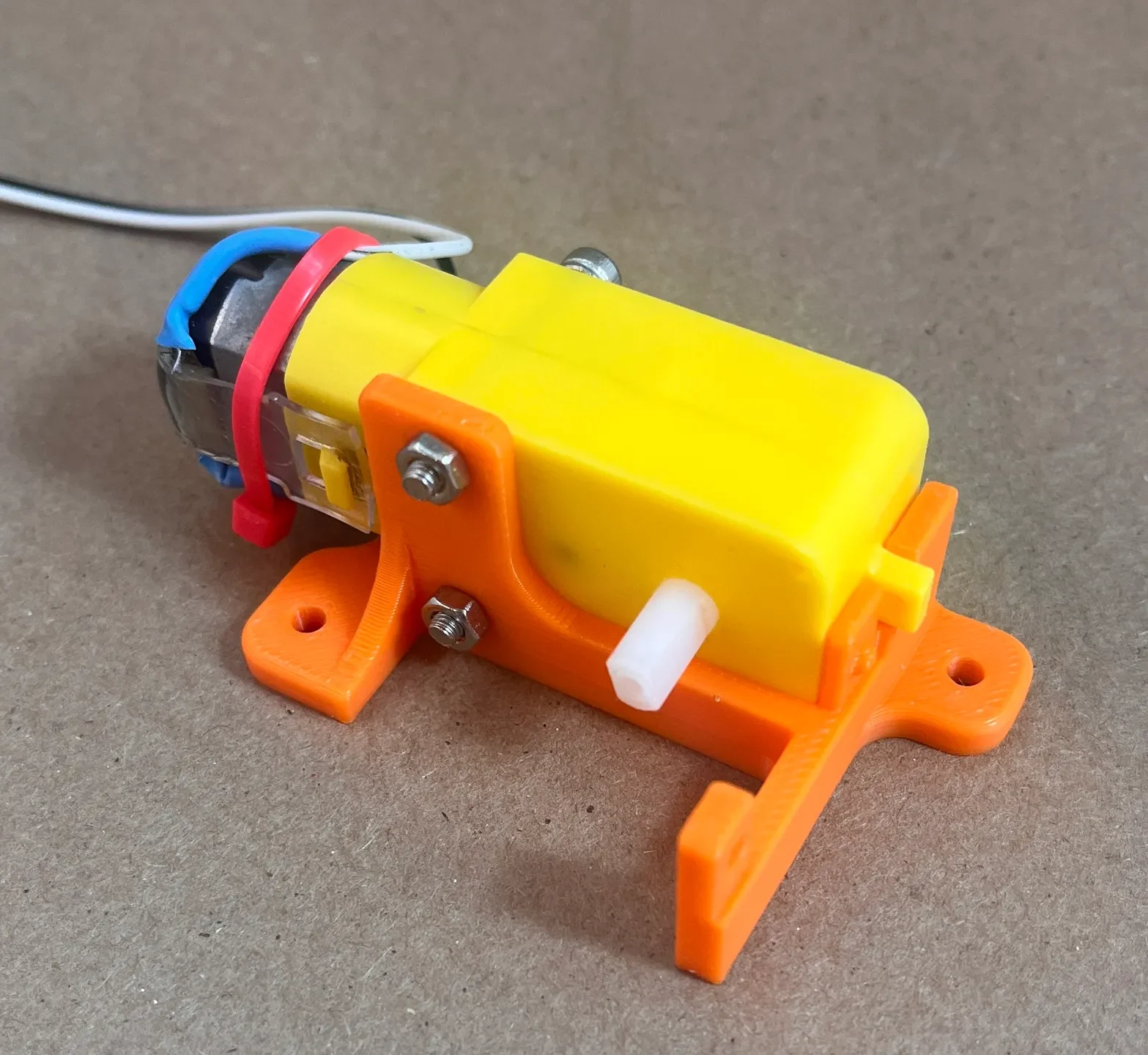

Отверстия рассчитаны под винты М3. Двигатель крепится к креплению с помощью 2 винтов M3x25 мм и гаек. Кронштейн можно прикрепить к базовой платформе толщиной 3 мм с помощью 2 винтов M3x10 мм и гаек для каждого крепления.

Дополнительные материалы:
4 винта M3x10 мм (по 2 на каждое крепление двигателя)
4 винта M3x25 мм (по 2 на двигатель)
8 гаек М3
Необходимые инструменты:
Шестигранная отвертка 2,5 мм и гаечная отвертка 5,5 мм для винтов и гаек M3.
Настройки слайсера:

Модели печатаются на принтере Bambu X1C с использованием PLA толщиной слоя 0,2 мм, настройка «прочность», без подставок.

2024.07.14: Модель обновлена

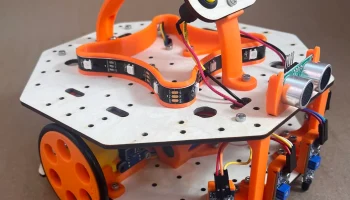

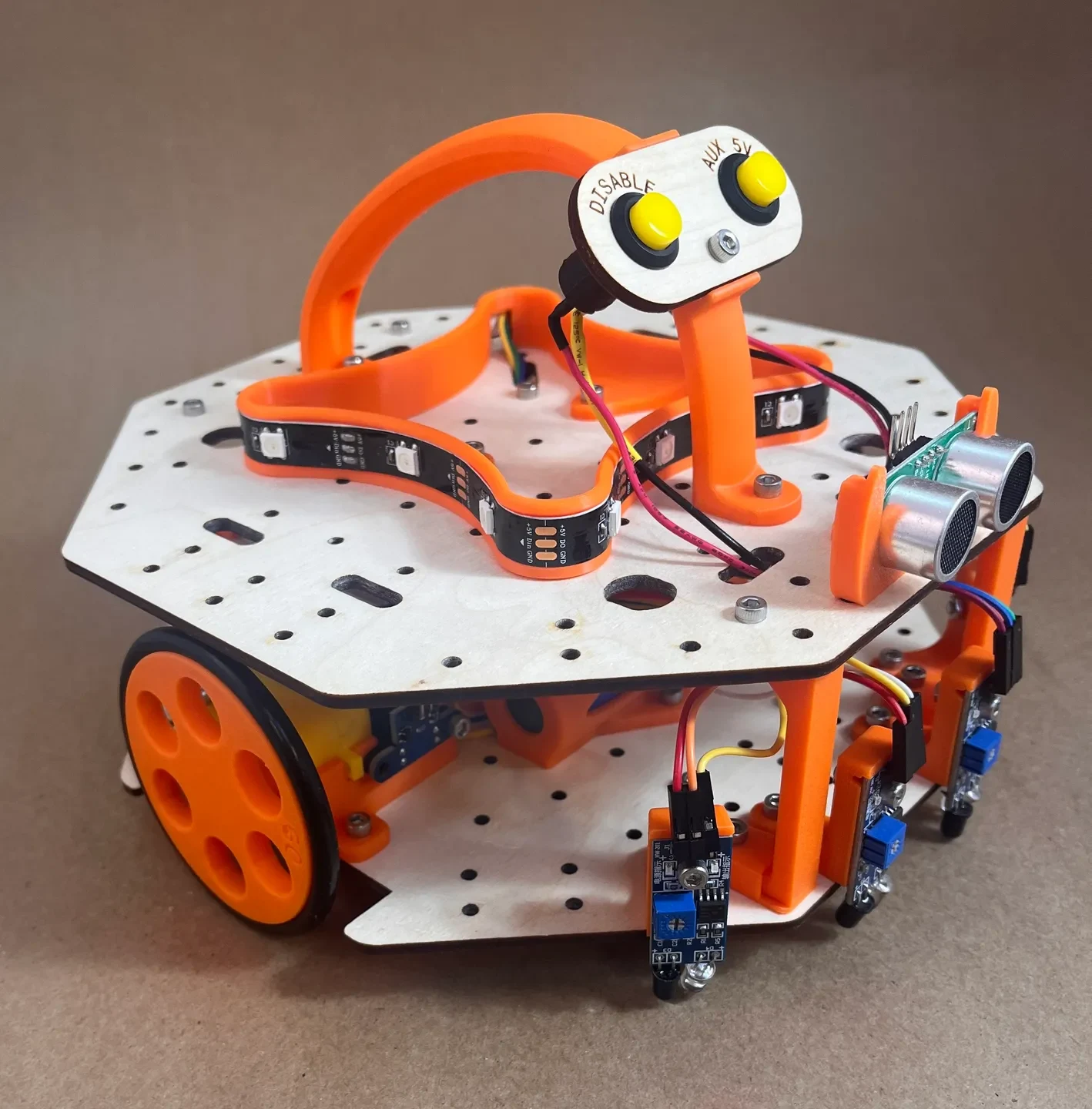

Это часть открытой академической р��бототехнической платформы SPARKY.
