Устойчивая к застреванию направляющая для нити Qidi Box.....

Я обнаружил, что моя новая коробка Qidi Box склонна к застреванию при замене нитей накаливания. Застревания постоянно возникали, когда нить проходила примерно на середине коллектора 4-в-1 в концентраторе нити. После некоторых экспериментов я обнаружил, что решение заключалось в том, чтобы гарантировать, что трубки Боудена, ведущие в эту втулку, были прямыми, чтобы концы нитей внутри каждой трубки Боудена располагались для хранения без изгибов. Выпрямленные концы нити проходят через втулку и загружаются в экструдер очень равномерно, без застреваний и ошибок.

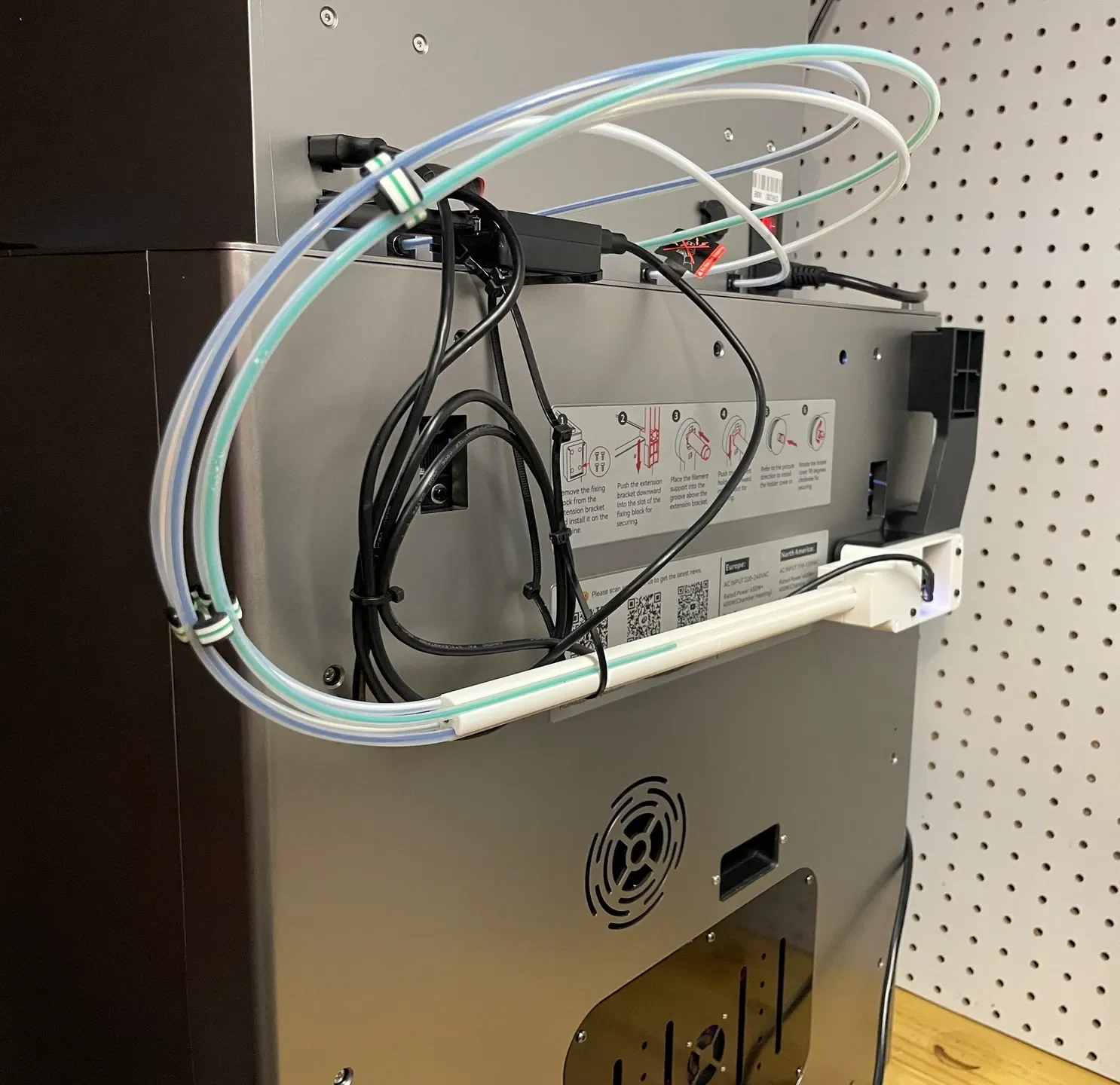

В этой модификации добавлены длинные опоры для трубки Боудена, обеспечивающие прямой путь нити к втулке. Модификация также включает в себя новый корпус ступицы, который выравнивает и центрирует опоры трубки Боудена относительно коллектора.

Дизайн немного грубоват, но с первого раза все получилось отлично, поэтому дорабатывать его, пожалуй, не буду.

Для прототипа я использовал ABS, но считаю, что PLA подойдет. Печать прошла успешно при использовании стандартных скоростей и температур для ABS, сопла диаметром 0,4 мм, высоты слоя 0,2 мм и текстурированной пластины PEI без клея. Я установил заполнение на 30% и использовал 5 петель для стен.

Я также обошел датчик спутывания нити, заменив трубки Боудена, входящие и выходящие из этого датчика, одной длинной трубкой Боудена (купленной на Amazon и обрезанной до нужной длины), которая соединяется со ступицей на одном конце и экструдером на другом. Между датчиком спутывания и корпусом принтера был достаточный зазор, поэтому я смог проложить трубку Боудена в корпус, ничего не модифицируя и не разбирая.

С момента создания этих модов я выполнил множество многоцветных отпечатков из АБС-пластика, и благодаря сотням изменений цвета у меня не было ни одной замятой нити.

Для реализации мода сделайте следующее:

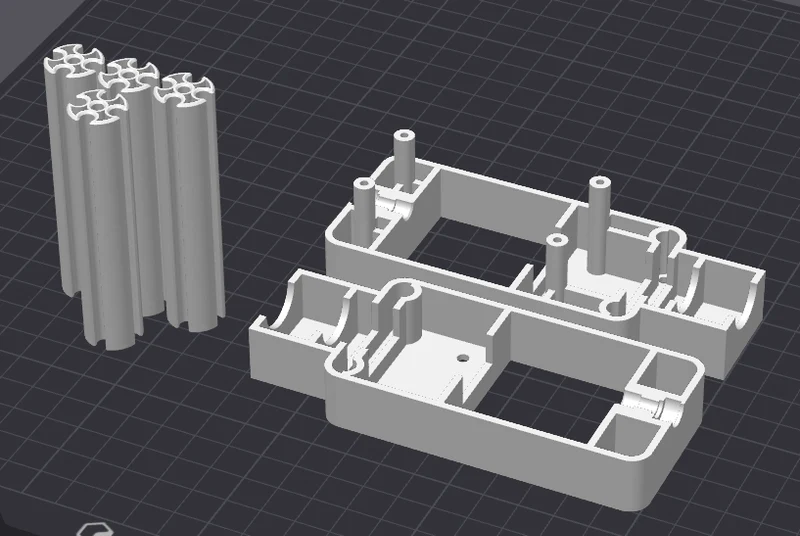

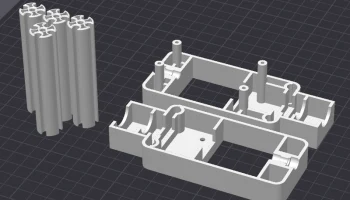

Распечатайте по 1 экземпляру внутренней и внешней частей корпуса коллектора.

Распечатка 4 длинной опоры трубки Боудена.

Отсоедините кабель датчика от коллектора.

Снимите концентратор с задней части корпуса принтера. Оставьте все трубки Боудена подключенными.

Снимите ступицу с монтажного рычага, открутив 4 винта. Обратите внимание, что два винта пластиковой коробки спрятаны за наклейкой. Сохраните винты для повторного использования с новыми деталями.

Разберите пластиковый корпус концентратора, открутив еще 4 винта, расположенных на задней поверхности. Снимите модуль коллектора и выходную трубку Боудена (при этом быстродейств��ющий соединитель все еще находится на трубке Боудена).

Установите 4 длинных опоры трубки Боудена на 4 впускные трубки Боудена, причем первую опору установите как можно ближе к коллектору. При желании вставьте стержень диаметром 1/8 дюйма или 3 мм в стопку опор, чтобы обеспечить дополнительную жесткость.

Установите внутреннюю половину корпуса коллектора (сторону с 4 высокими стойками) на монтажный рычаг, используя 4 винта.

Поместите коллектор и выведите трубку Боудена с быстроразъемным соединением во внутреннюю половину корпуса коллектора.

Установите внешнюю половину корпуса коллектора и закрепите его оставшимися винтами.

Установите узел обратно на принтер.

При необходимости используйте стяжки, чтобы привести в порядок установку.
