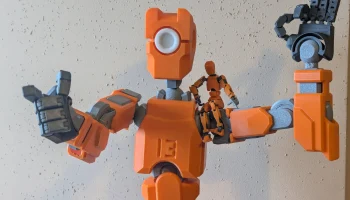

Dummy 13 v1.0 в масштабе (500% и выше)

Манекен в масштабе

Хорошо, вы хотите напечатать макет в масштабе 500%+.

Первая проблема, с которой вы столкнетесь — вы не сможете просто собрать его. Суставы просто трескаются. Да, горячий воздух можно использовать для размягчения суставов. Но почему??

Хорошо, можешь попробовать суставы+. Это работает, но суставы слишком свободны, чтобы робот мог стоять с увеличенным весом.

Вторая проблема — руки. В таком масштабе руки по умолчанию выглядят неуклюже, обязательно нужны подвижные руки.

Тогда вам захочется сменить голову. Есть так много крутых голов.

Также по стойкости к броне они различаются у оригинального и масштабированного манекена.

Итак, вот решение:

Соединения (Усиленные соединения)

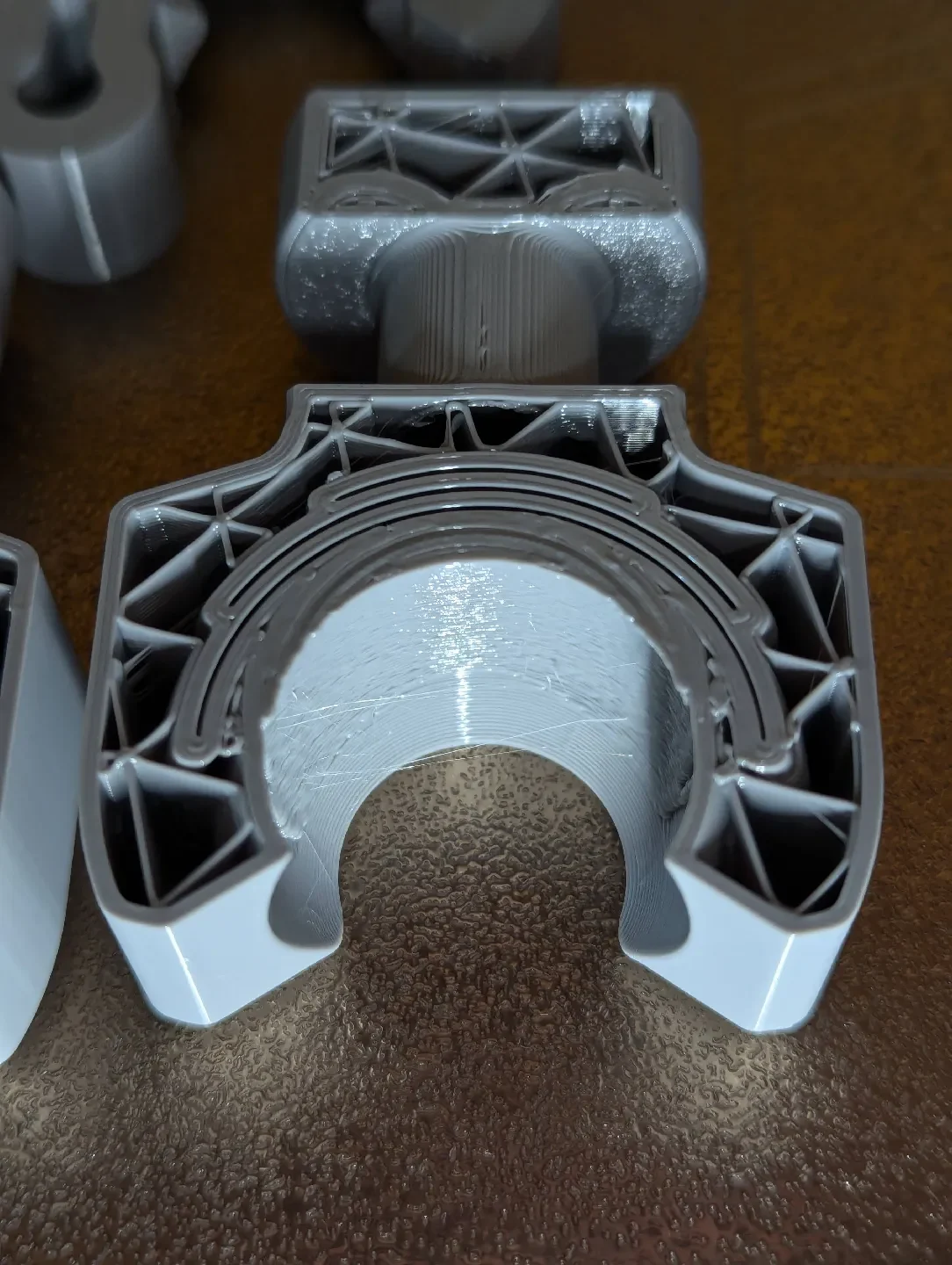

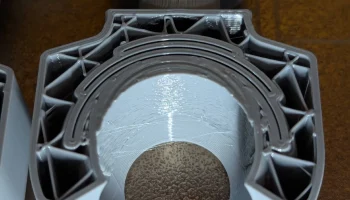

Суставы — самая ценная часть чешуйчатого манекена. Чтобы обеспечить большую гибкость, в наиболее напряженных областях были добавлены пробелы. Кроме того, эти пробелы добавляют стены с помощью слайсера. Стенки добавляют больше прижимной силы, что обеспечивает лучший эффект трения.

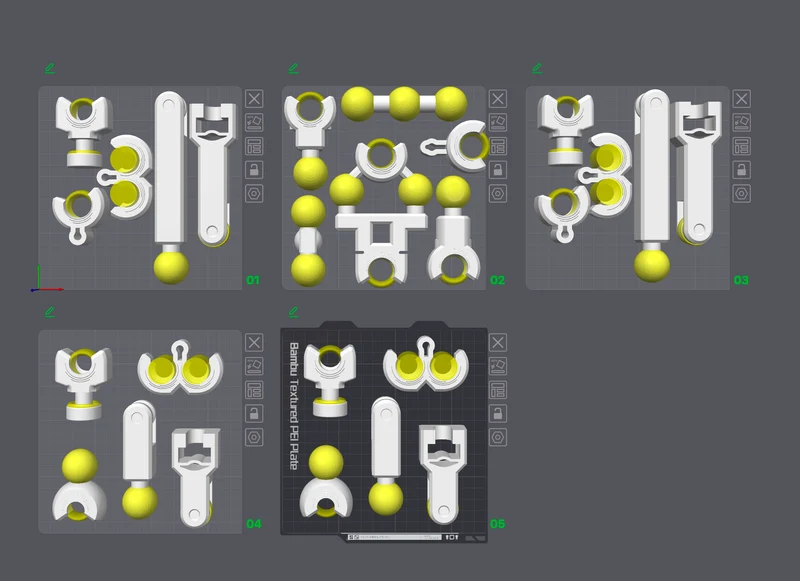

Кроме того, ко всем подвижным частям добавлен эффе��т размытой кожи для увеличения трения (все эти желтые штуки в слайсере).

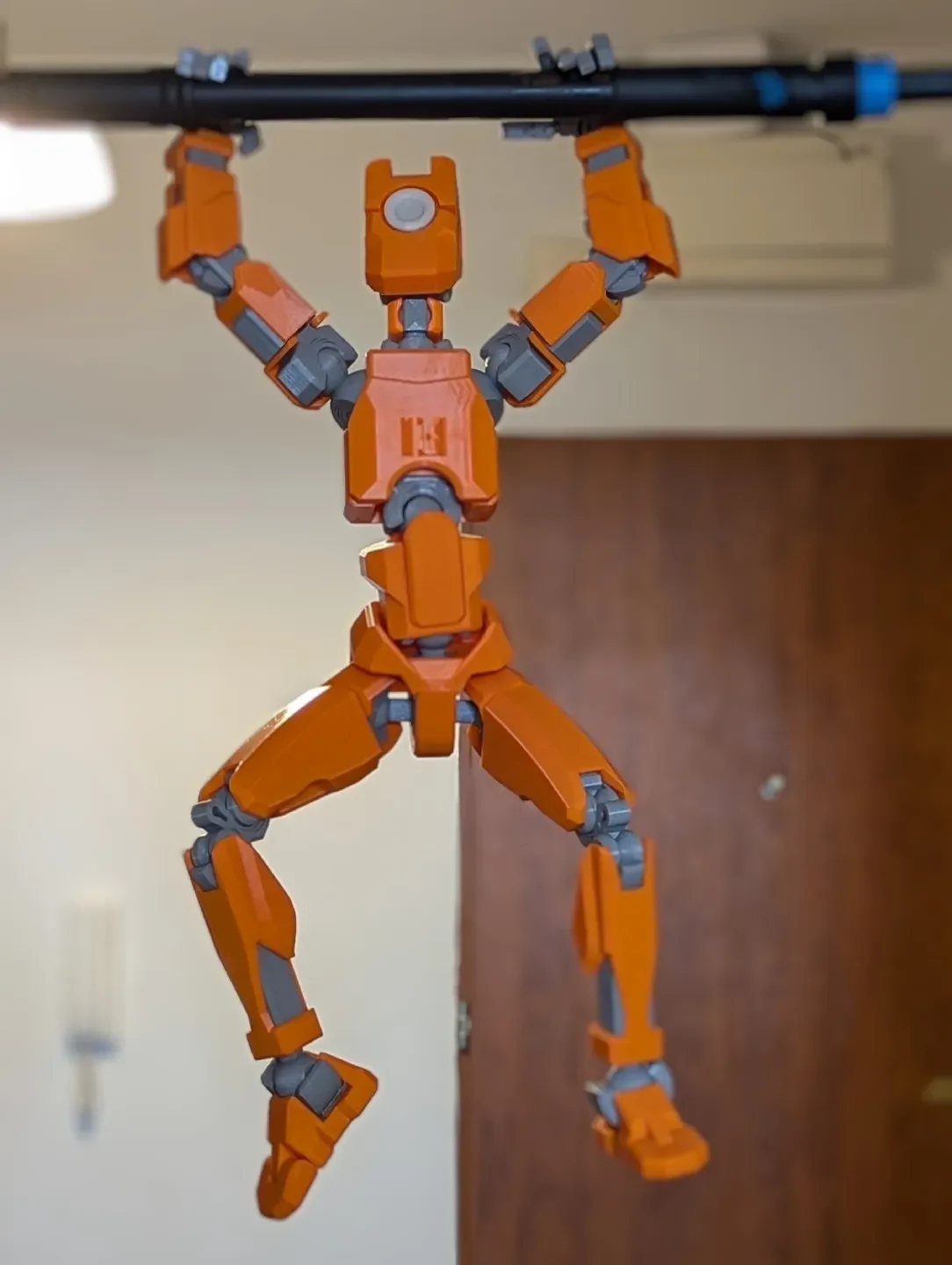

Это решение было тщательно протестировано и одобрено как эффективное:

Результат испытаний и экспериментов — неисправные соединения

Руки

Была использована бета-рука Манекена.

В этой модели пальцы отпечатаны на месте (шкалу 500% собрать непросто)

Модифицированные суставы пальцев, отдельные суставы пальцев и ладоней представляют собой отдельные детали, позволяющие легко менять большинство изнашиваемых соединений.

Советы по печати
Для каркаса — используйте PETG. Не используйте PLA. В противном случае ваш робот упадет. оно не останется со временем;
Броню можно было напечатать на любом пластике;
Пальцы рук нужно согнуть с некоторой силой;
Модель можно уменьшить до 100% или до 1000% (не тестировалось).
Руки будут работать для масштаба 300% и выше.
Чтобы отпечатать руки, попробуйте одним пальцем. У некоторых пользователей возникают проблемы с адгезией или несовместимые настройки принтера (чрезмерное выдавливание).
PrusaSlicer не поддерживает несколько пластин, поэтому у вас есть 2 варианта: использовать STL или использовать OrcaSlicer.

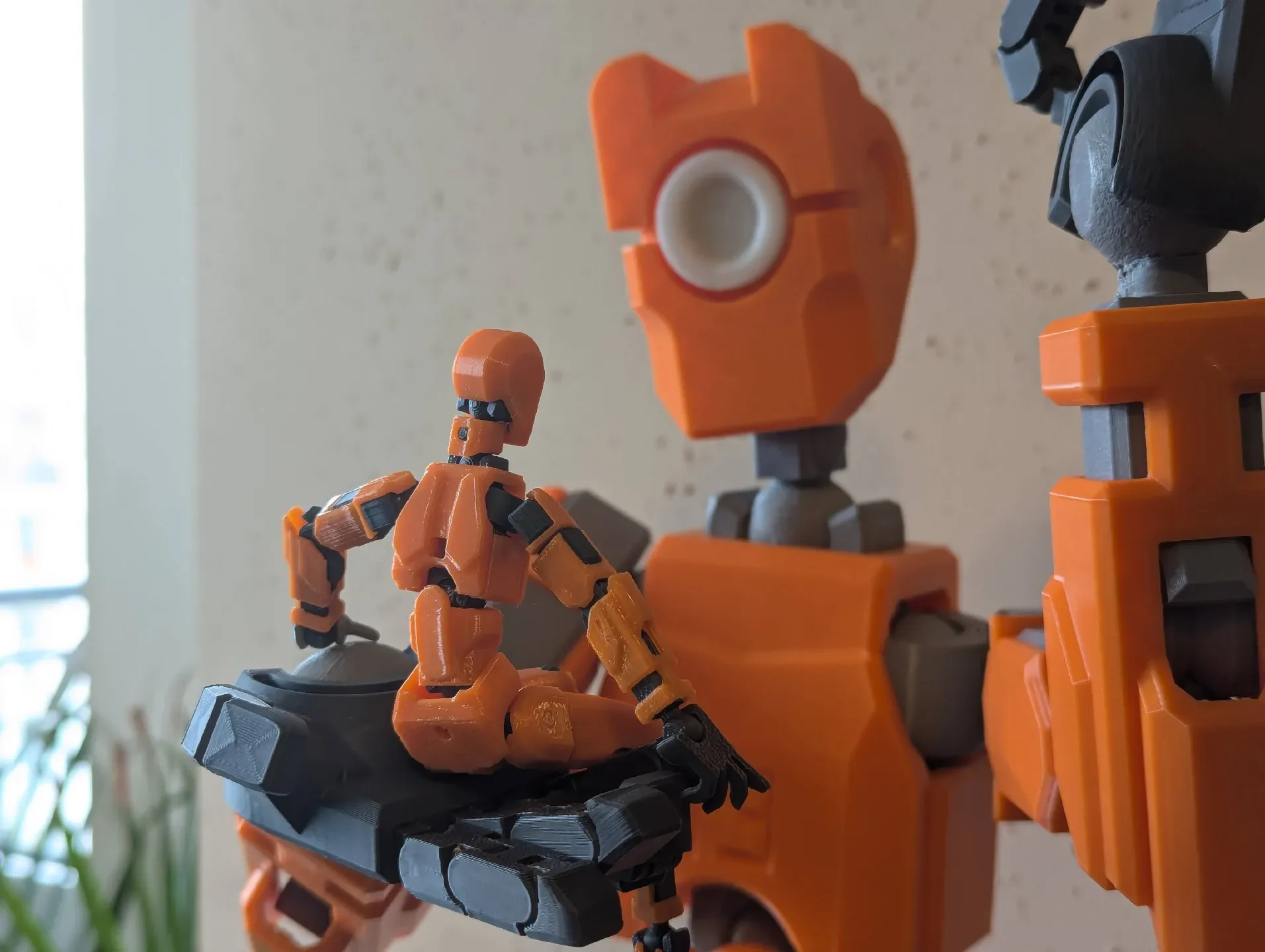

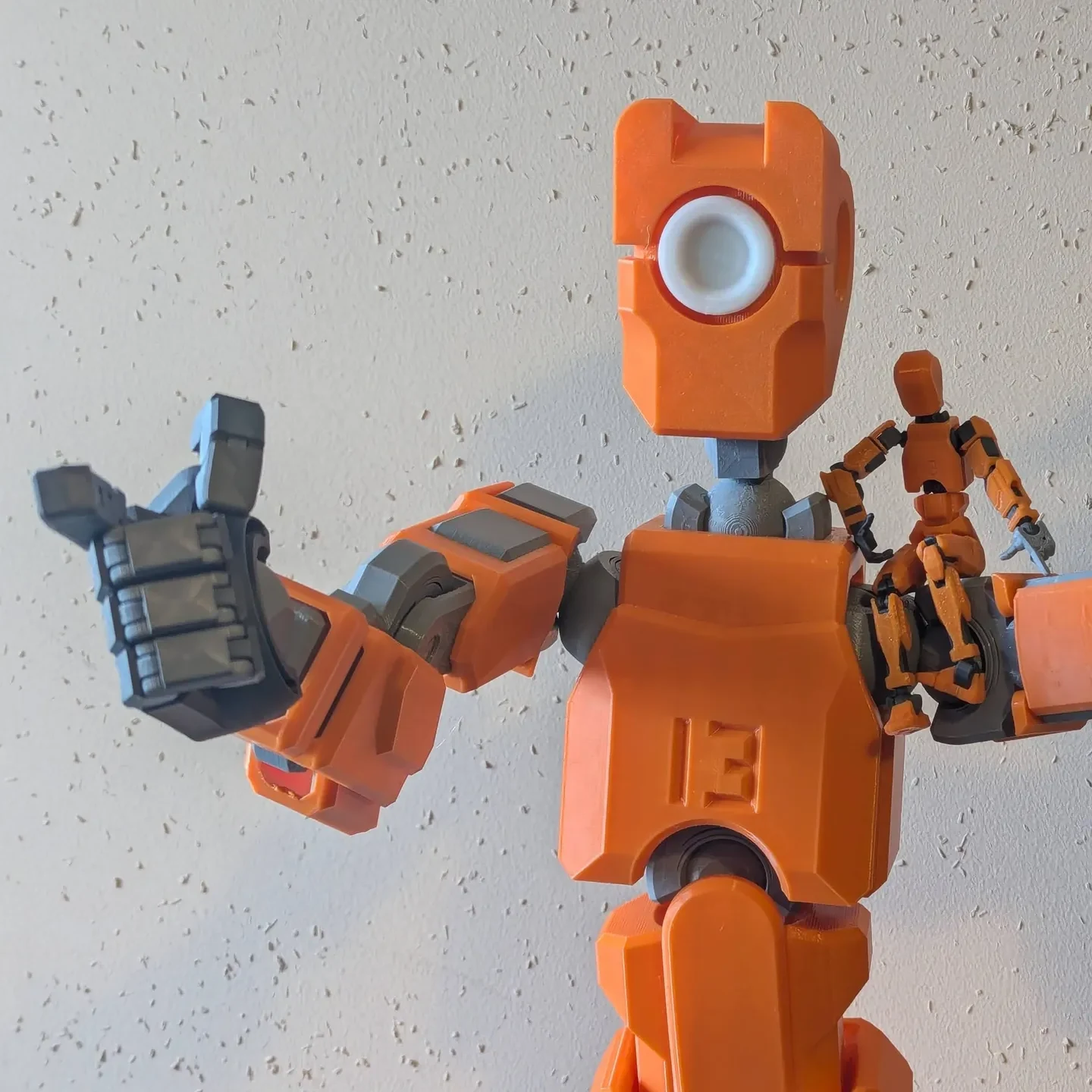

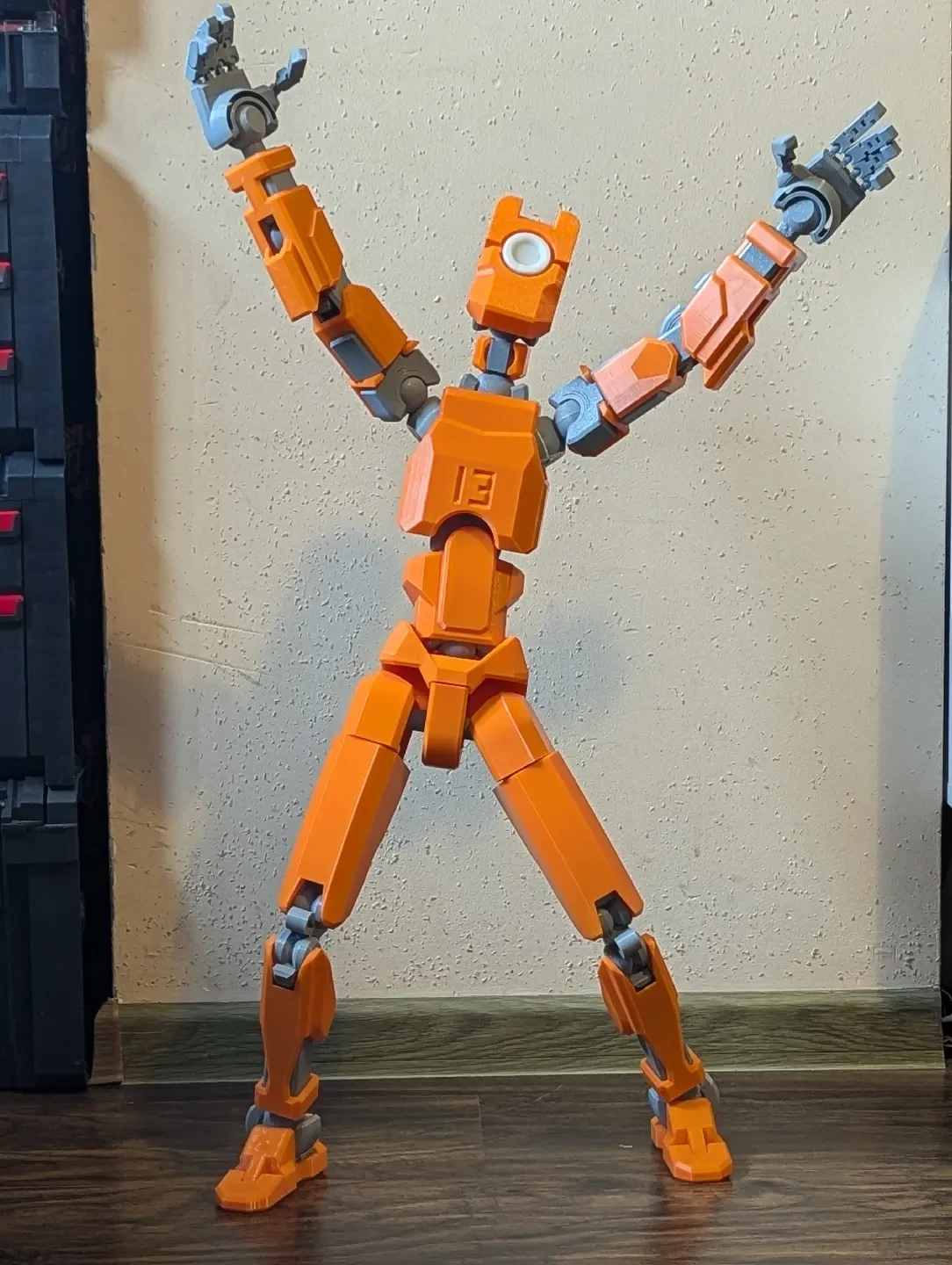

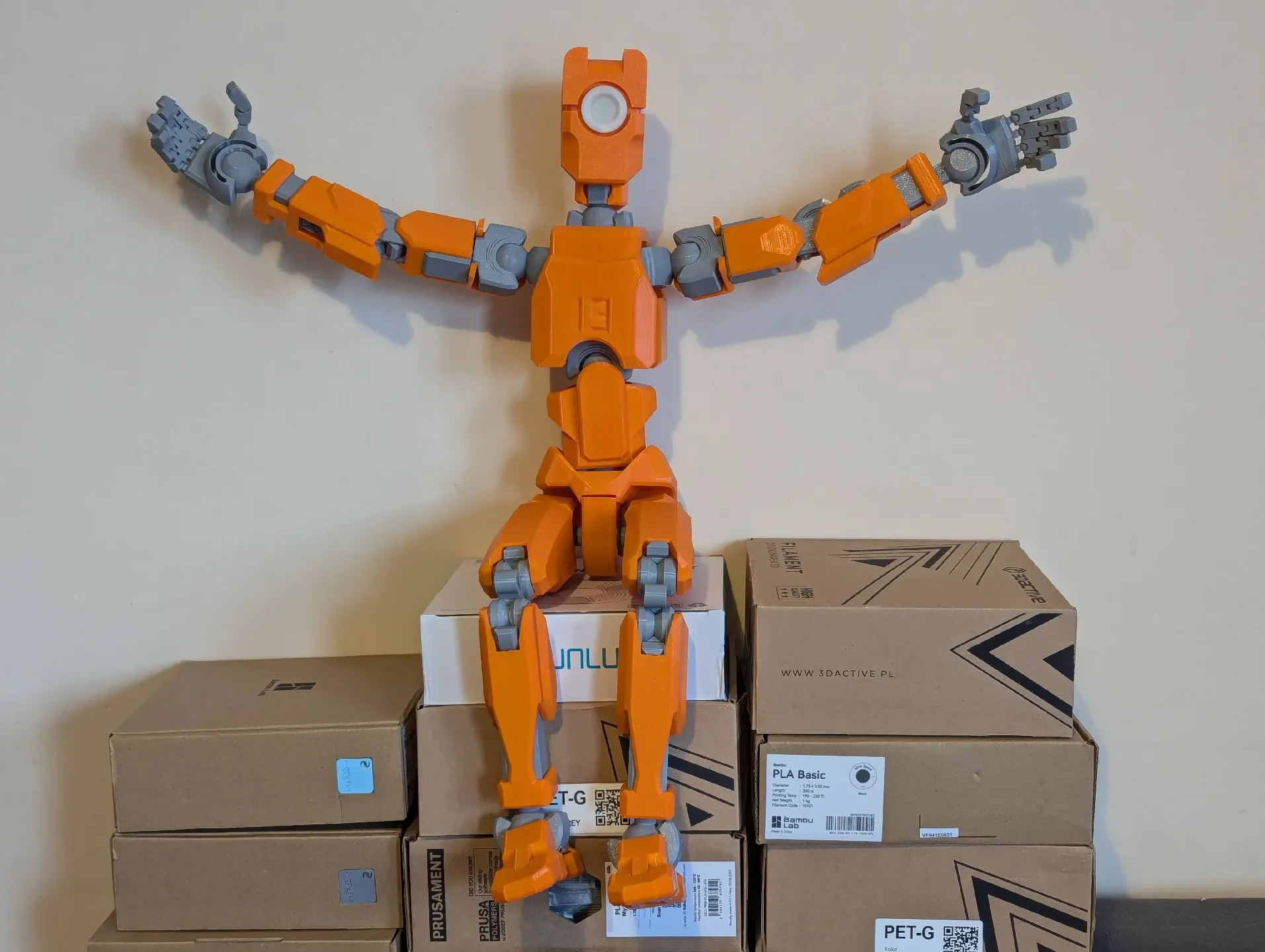

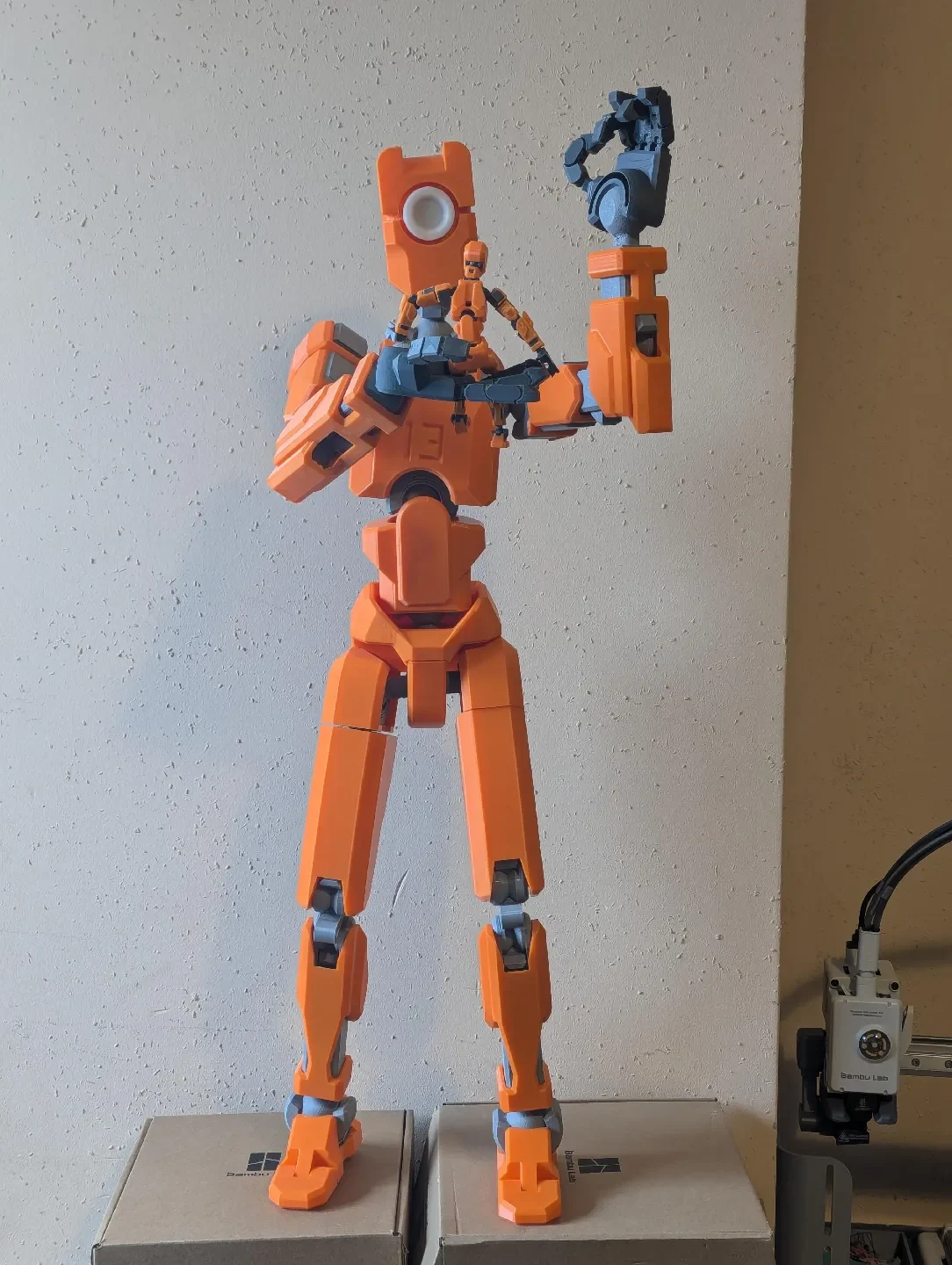

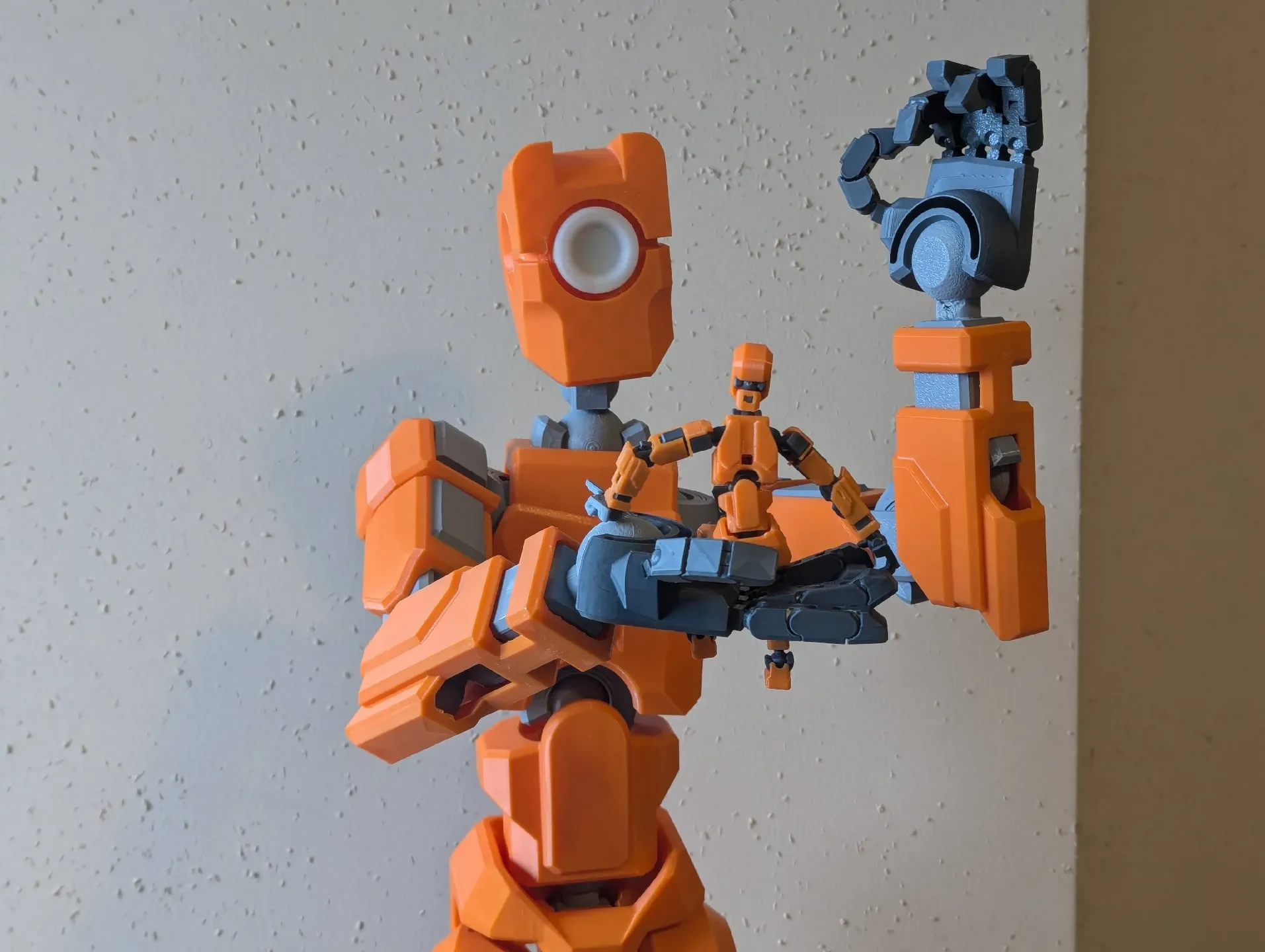

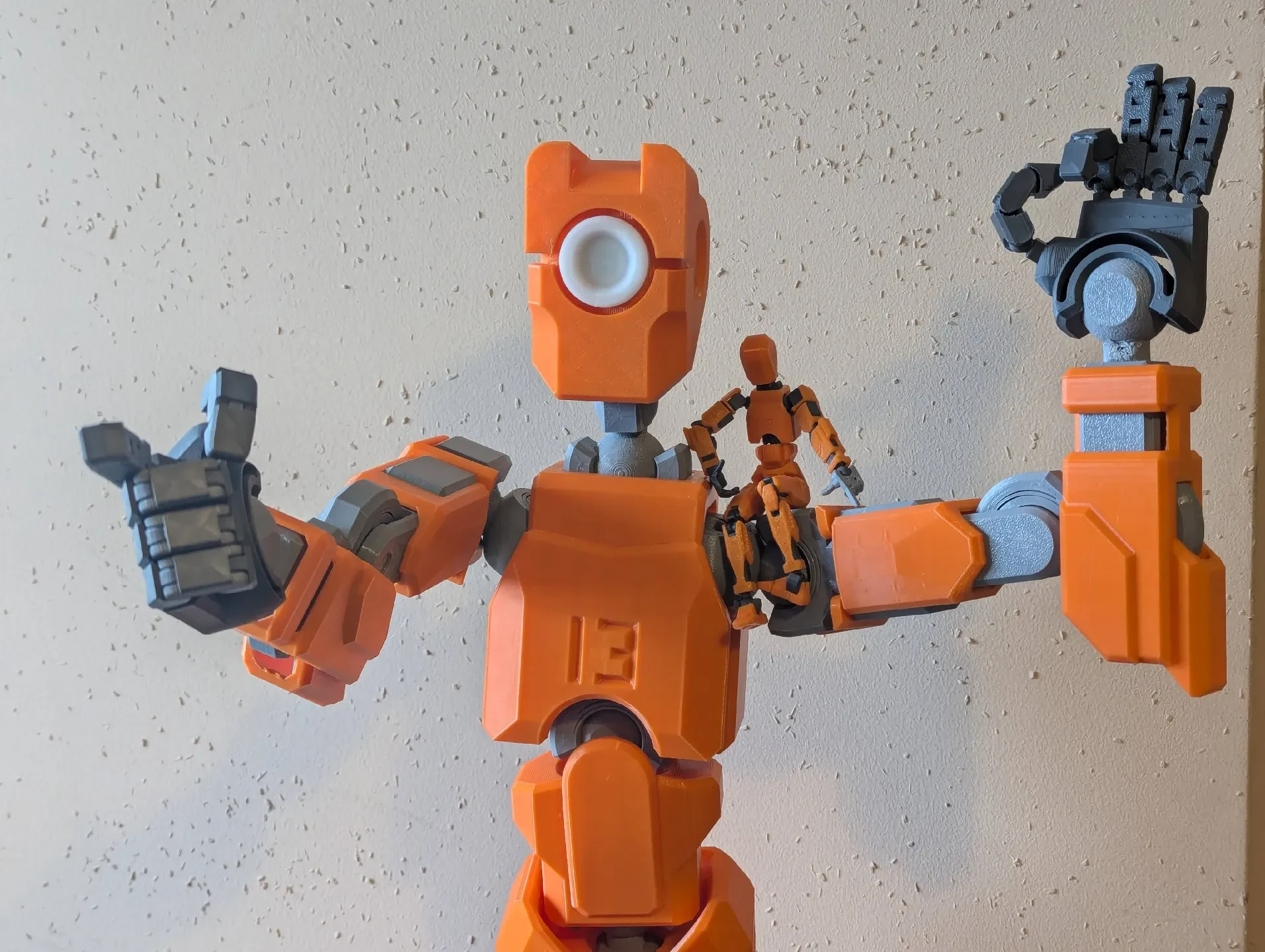

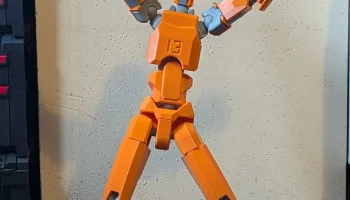

Эта модель выполнена в масштабе 500% оригинального Dummy 13.

Модель содержит 3 отдельных файла. Рама, броня и руки. Глаз является отдельной частью брони и должен быть приклеен. Я предпочитаю светящийся в темноте пластик для брони.
