SUP-тележка для Fin Box в США
Мне нужно было что-то, что позволяло бы легко перемещать мой SUP, когда мне нужно пройти более длинный путь до реки или моря. Коммерческие вещи из Интернета были слишком дорогими, поэтому я делал их сам.

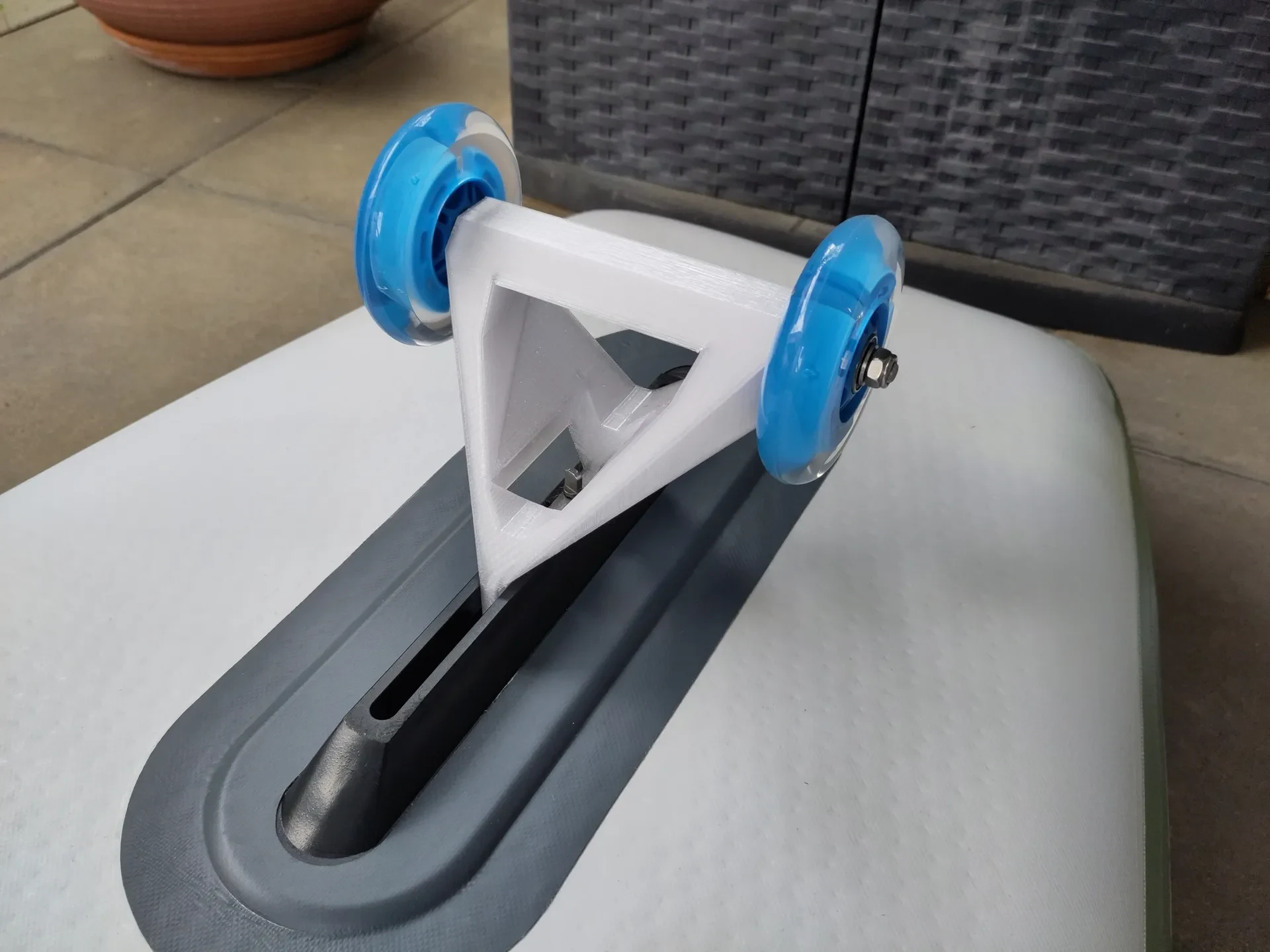

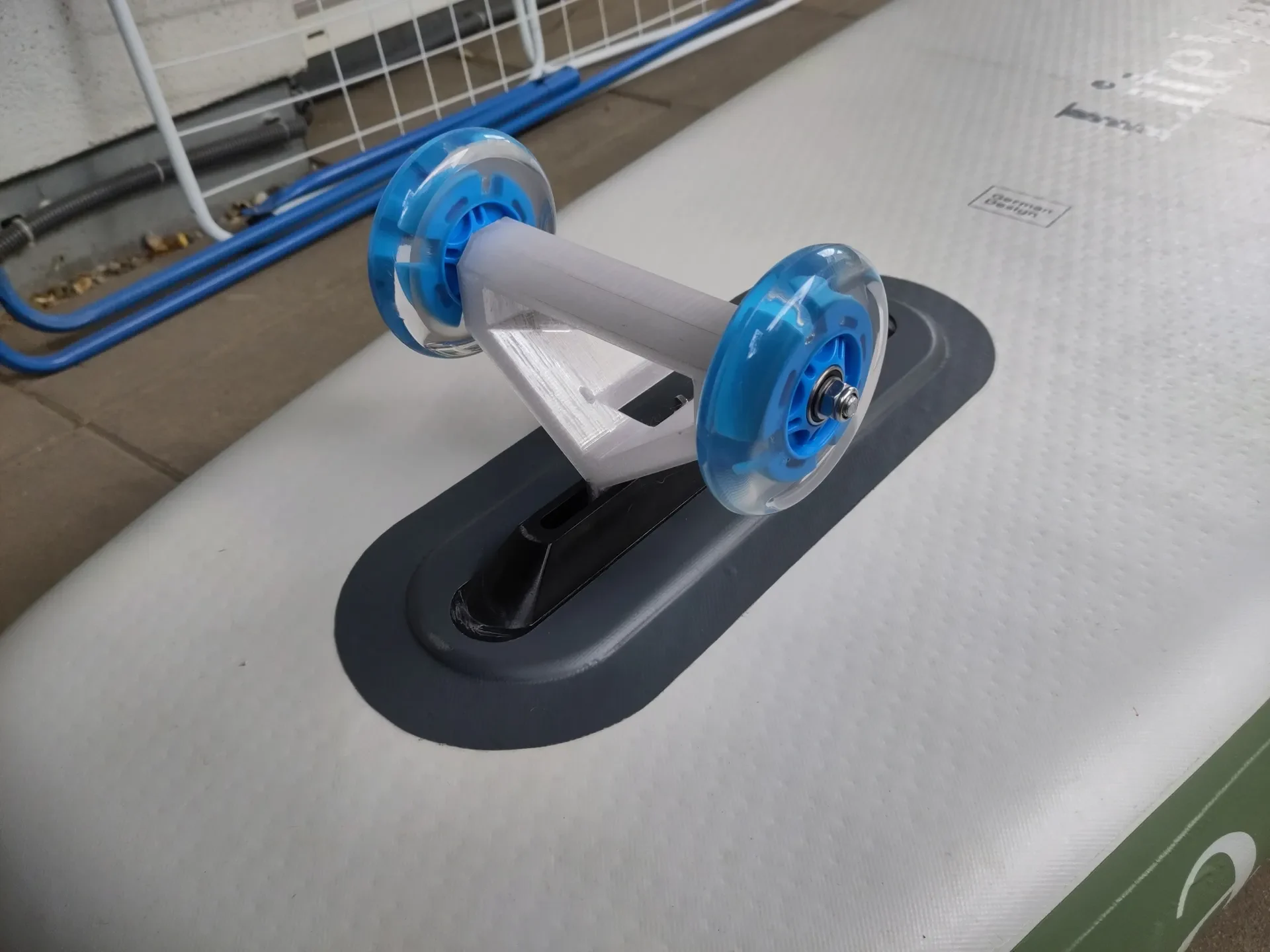

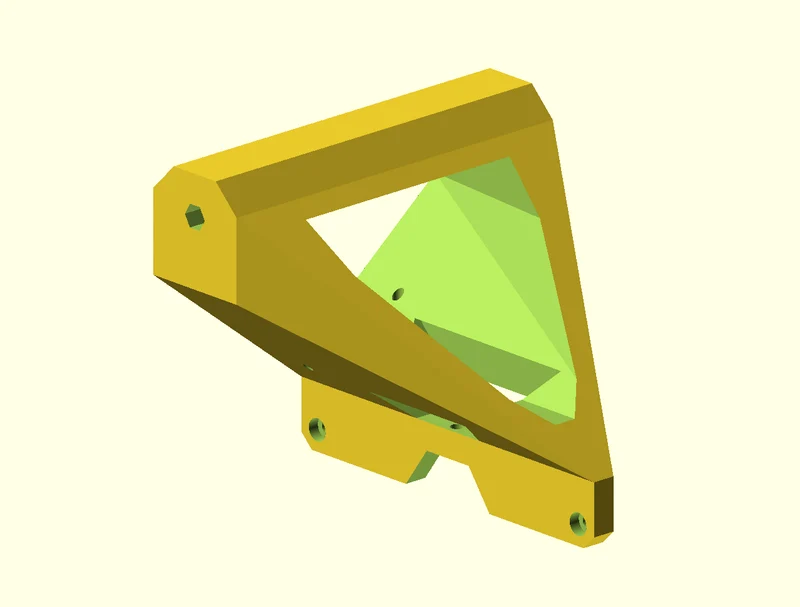

Эту тележку для SUP (SUP Finn Wagon, как я ее называю ;)) можно легко установить в американский плавник моего SUP. В настоящее время он немного шатается, потому что толщина плавника составляет 8,6 мм, а толщина американской коробки — около 9 мм. Итак, у меня есть немного места, и оно шаткое. Но он по-прежнему имеет хорошую стабильность.
Длина самой оси на данный момент составляет 140мм. В части плавника есть несколько отверстий, поэтому при необходимости вы можете добавить небольшой винт M4, который удерживает направляющую внутри корпуса плавника.
Я также добавил отверстия для винтов M4 на случай, если мне понадобится повысить устойчивость боковой части. В настоящее время вся сила приходится на небольшой плавник, который вызывает раскачивание. Я добавлю некоторые детали для установки в эти отверстия.

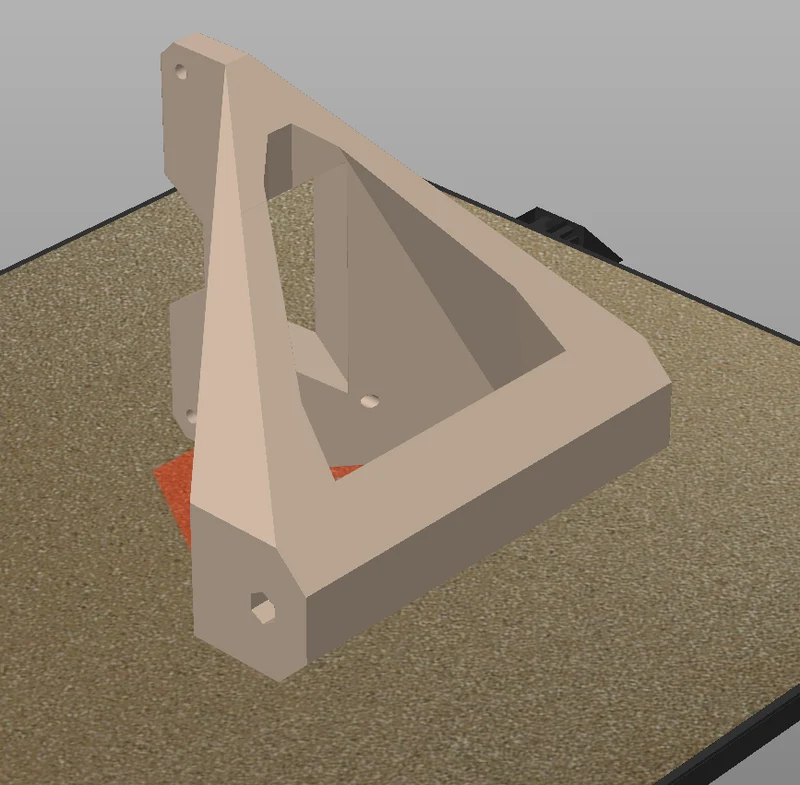

Все версии (которые я загрузил) можно распечатать на принтере Prusa Mini (Slicer сообщает мне: 18-26 часов). Я напечатал это на своем Вороне примерно за 7-8 часов.
Рекомендуемые настройки печати с соплом 0,4 мм:
PETG (не хрупкий, около <300 г)
5-6 периметров
40% заполнение
5 верхних/нижних слоев
(опционально): используйте сопло 0,6 мм.
Необходимые детали:
Печатная часть
Стержень с резьбой M8 215 мм (также зависит от шин, которые вы будете использовать)
Колеса с отверстиями М8 (я использовал коле��а для уличного самоката с подшипниками и конечно со светодиодами)
2 контргайки M8
2 шайбы M8 с внешним диаметром 24 мм.
2 шайбы М8 внешним диаметром 15 мм (они соприкасаются с подшипниками колес, поэтому убедитесь, что они не блокируют подшипники)
Винты SUP Fin с пластиной
Сборка:
вставить резьбовой стержень
наденьте шайбы М8х24мм, затем шайбы М8х15мм.
поставить диски и шайбы М8х15мм.
закрыть стопорными гайками М8.
Монтаж на SUP:

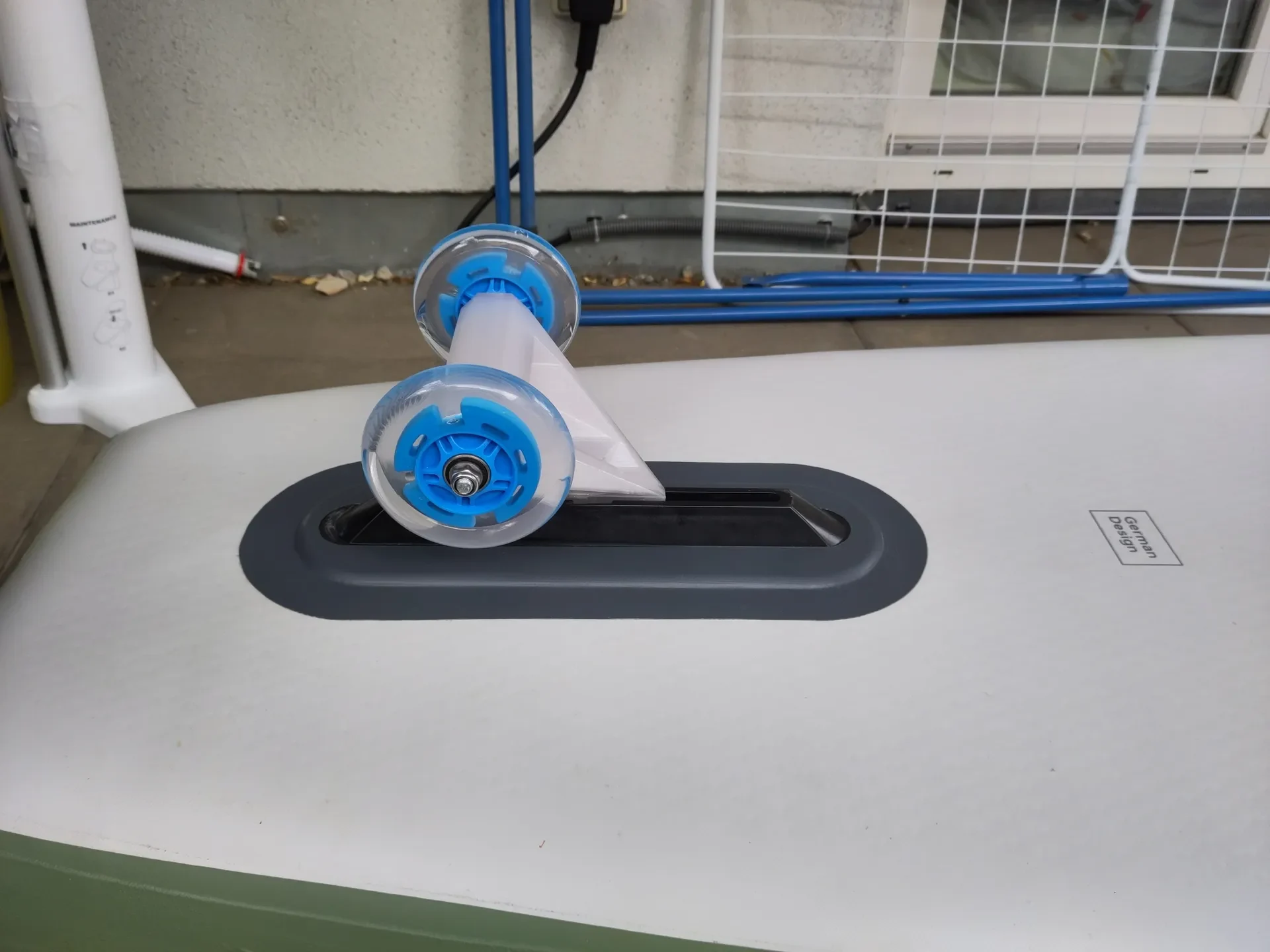

Просто установите его так же, как обычный плавник.

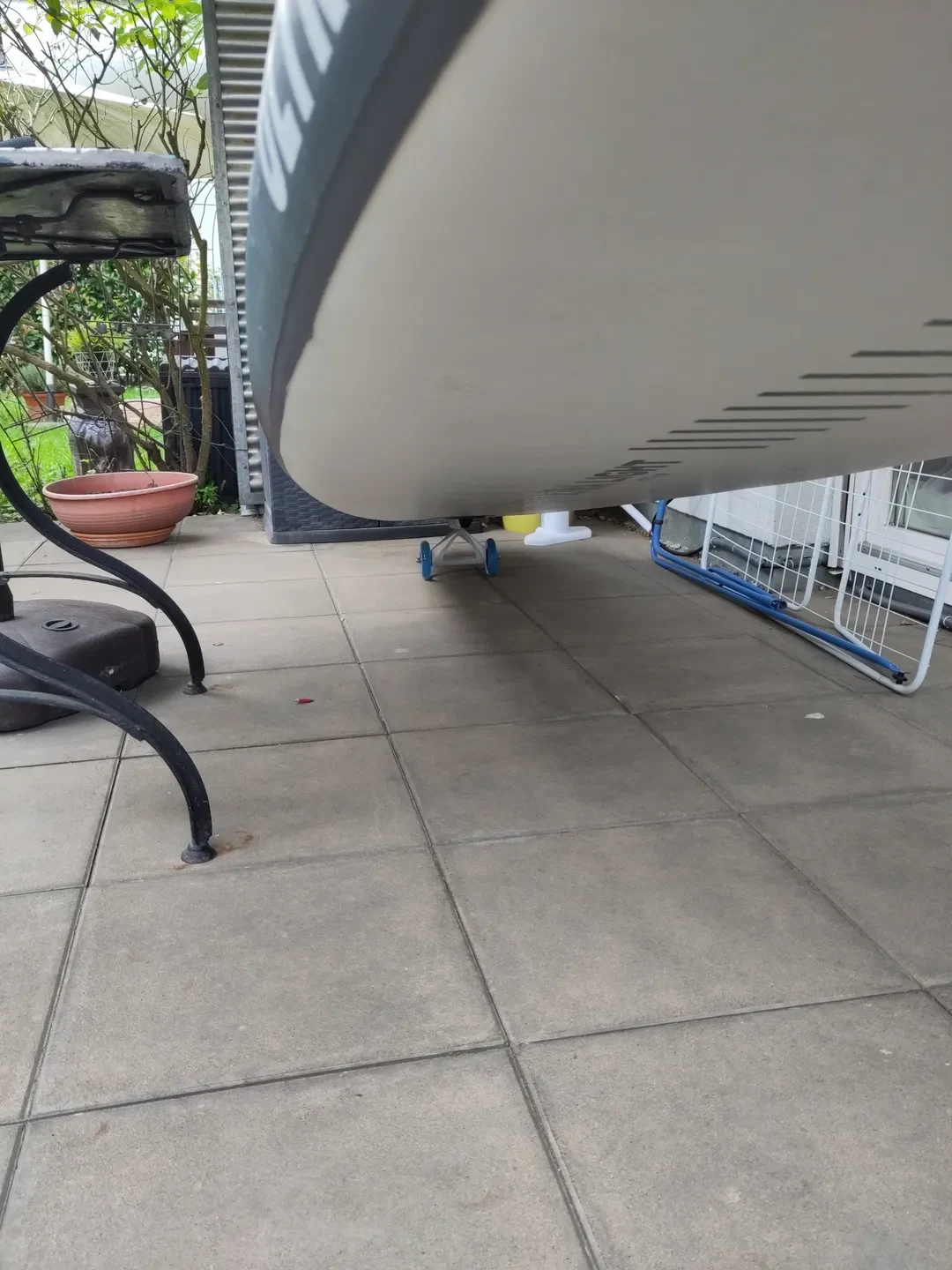

Я протестировал это сейчас, и это потрясающе. Я могу легко переместить свой SUP. Когда я на месте, я просто снимаю его и надеваю плавник. Эта тележка такая маленькая, что помещается в мою сумку. Но он имеет тенденцию раскачиваться из стороны в сторону.
Пожалуйста:
Если у вас возникли проблемы, особенно с тележкой для плавников, сообщите мне. У меня есть только SUP с американской коробкой (и все же есть разные длины), и я не смог должным образом протестировать версию Slide In Fin (но тестовая распечатка выглядела хорошо ;)).
Если вы распечатываете модель, также рассмотрите возможность опубликовать ее марку. Спасибо!!
Обновление 20240712:
После тестирования я создал новую версию длиной (высотой рабочей пластины) 160 мм, а также увеличил длину оси на 20 мм до 160 мм. Это должно придать большую боковую устойчивость.
Обновление 20240719:

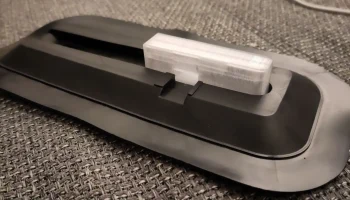

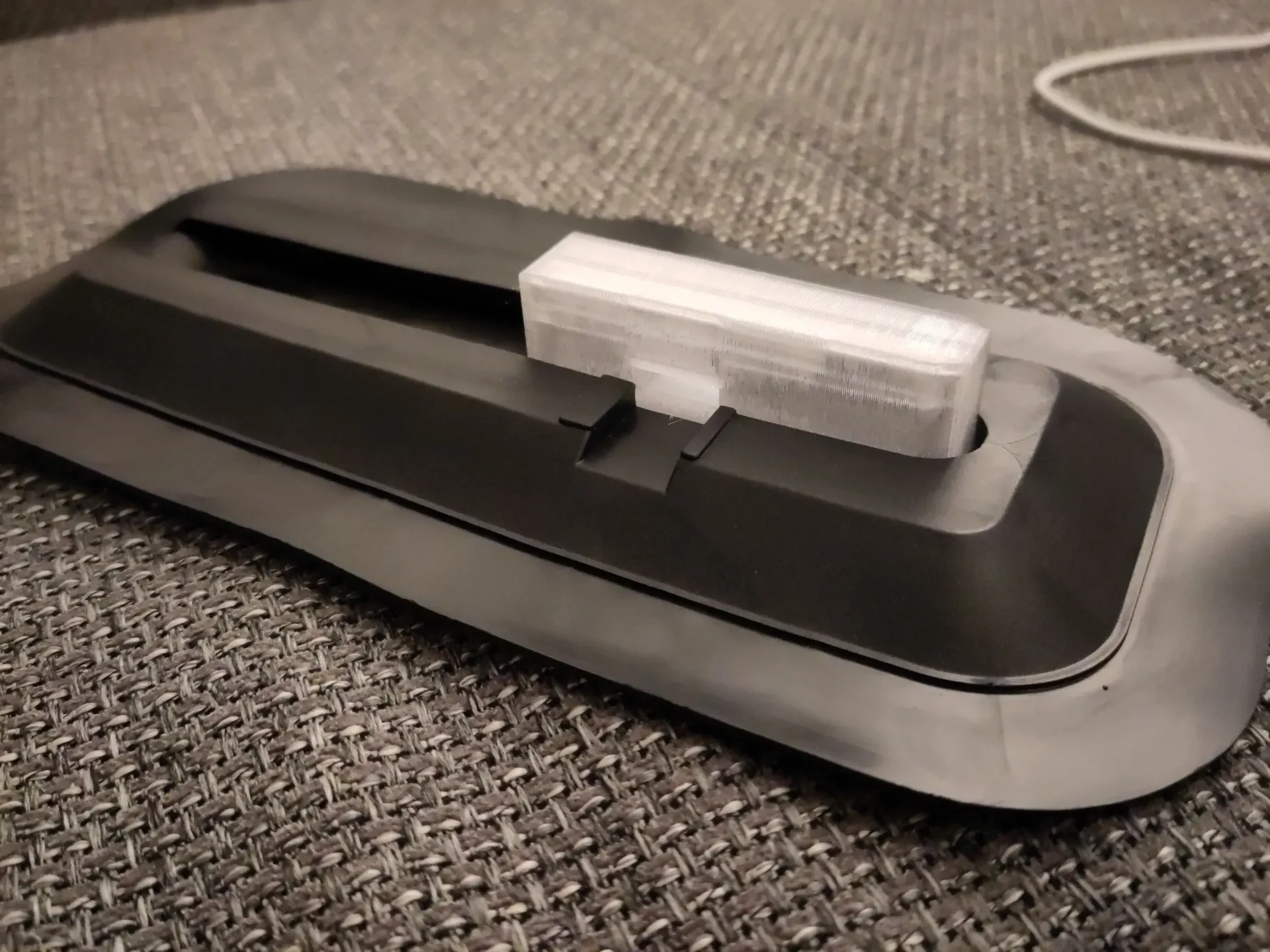

Добавлена версия SUP-тележки для системы Slide In Fin. Я добавил изображение тестового отпечатка Slide In Fin.
Также добавлен новый файл SCAD.
Исходники моделей и другие проекты можно найти в репозитории: https://github.com/andimoto/things/tree/develop/020-sup-fin-Wagon.
