Принцип

Глушители уменьшают звук взрыва, улавливая и замедляя излишки газов. В страйкбольных глушителях самое главное — снизить высокие частоты, поскольку именно они являются основным виновником раскрытия направления источника звука. Всегда легче найти четкий «взрыв», чем глухой «хлопок», лишенный высоких гармоник.

Поэтому внутри глушителя имеется комплекс камер, улавливающих и замедляющих газы. В настоящих боеприпасах газы очень горячие, поэтому патронники должны быть изготовлены из стальных перегородок. Что касается глушителей для страйкбола, многие экспериментируют с камерами различной формы, но на самом деле — простая губка оказалась лучшей! Лишь бы это была губка с открытыми порами, т. е. та, которая впитывает воду, а не с закрытыми порами, потому что воздух не может в них войти или выйти, что дает плохой эффект по подавлению звука.

Идея

Мне пришла в голову идея сделать «губчатые» вставки для дисков на 3D-принтере вместо использования настоящей губки (которая у меня не всегда есть под рукой, и ее сложно аккуратно разрезать без лазера). Хотя они изготовлены из жесткого пластика, их тонкие спирально расположенные нити удерживают воздух так же, как обычная губка. С помощью вставок, напечатанных на 3D-принтере, можно точно опред��лить внешние и внутренние размеры, поэтому результат будет намного аккуратнее — и центральная пружина, которая обычно ставится для предотвращения скольжения губки на пути каретки, больше не понадобится. Кроме того, таким образом мы можем легко создавать разные диски с внутренними отверстиями разного размера, которые, если их ставить друг на друга, будут еще больше замедлять воздух.

Как
Сделайте диски толщиной 5 мм* и внешним диаметр��м примерно на 0,1 мм* меньше внутреннего диаметра глушителя, чтобы они могли легко вдвигаться и выдвигаться без грохота. Сначала создайте и попробуйте только один, прежде чем распечатывать остальные!

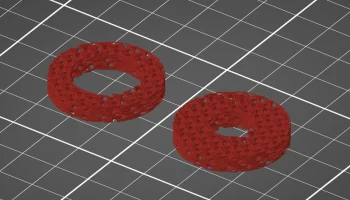

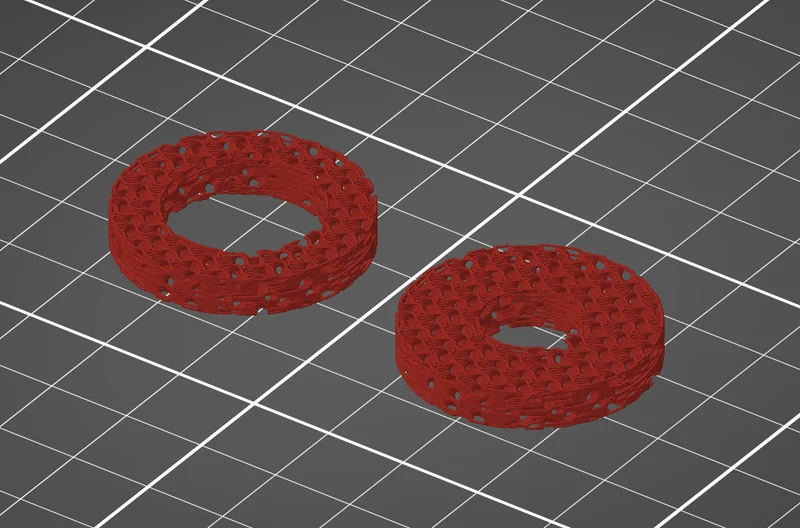

В середине каждого диска следует оставить отверстие, куда будут проходить шарики. Вам следует сделать два варианта: один с центральным отверстием 10-11 мм, другой с отверстием 18 мм*.

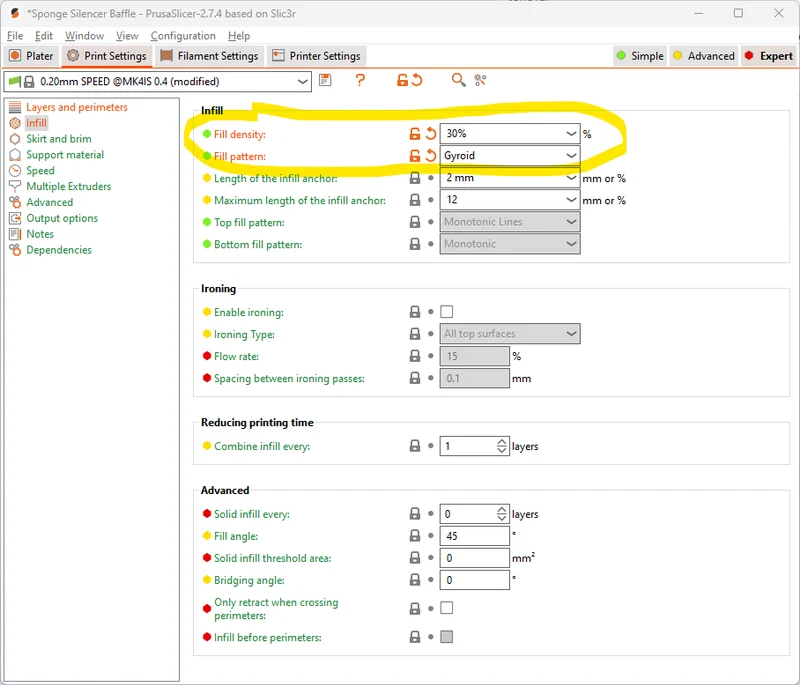

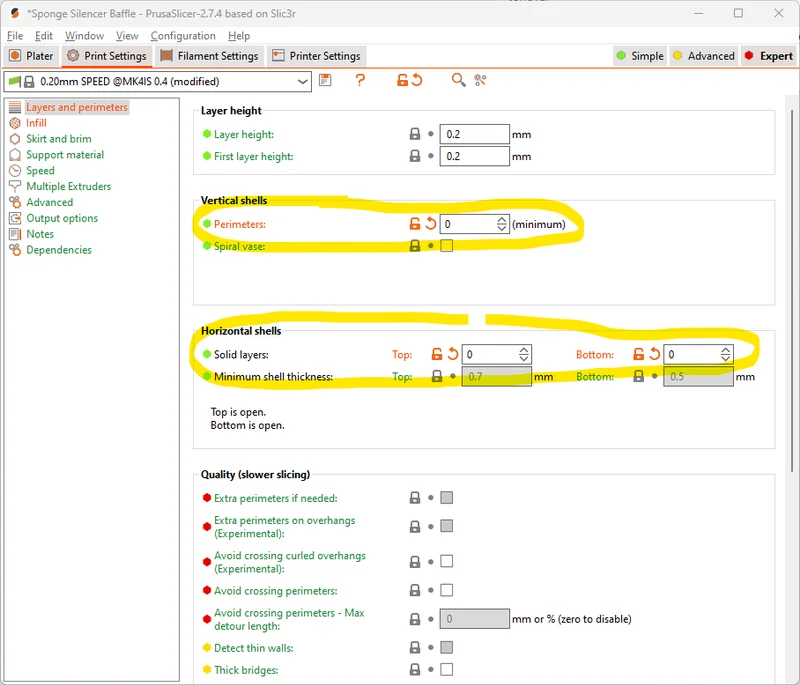

Диски следует печатать без внешнего периметра и без верхнего и нижнего слоев, используя заполнение Gyroid плотностью 30%*.

PETG или PLA отлично подойдут, но если у вас хороший настроенный профиль, который не создает большого количества нитей, возможно, лучшим выбором будет ТПУ — хотя я не услышал разницы между настоящей губкой (которая является лучшим вариантом) и напечатанными PLA. Я обнаружил, что разница в цене при использовании ТПУ не оправдывает лишь незначительного лучшего эффекта.

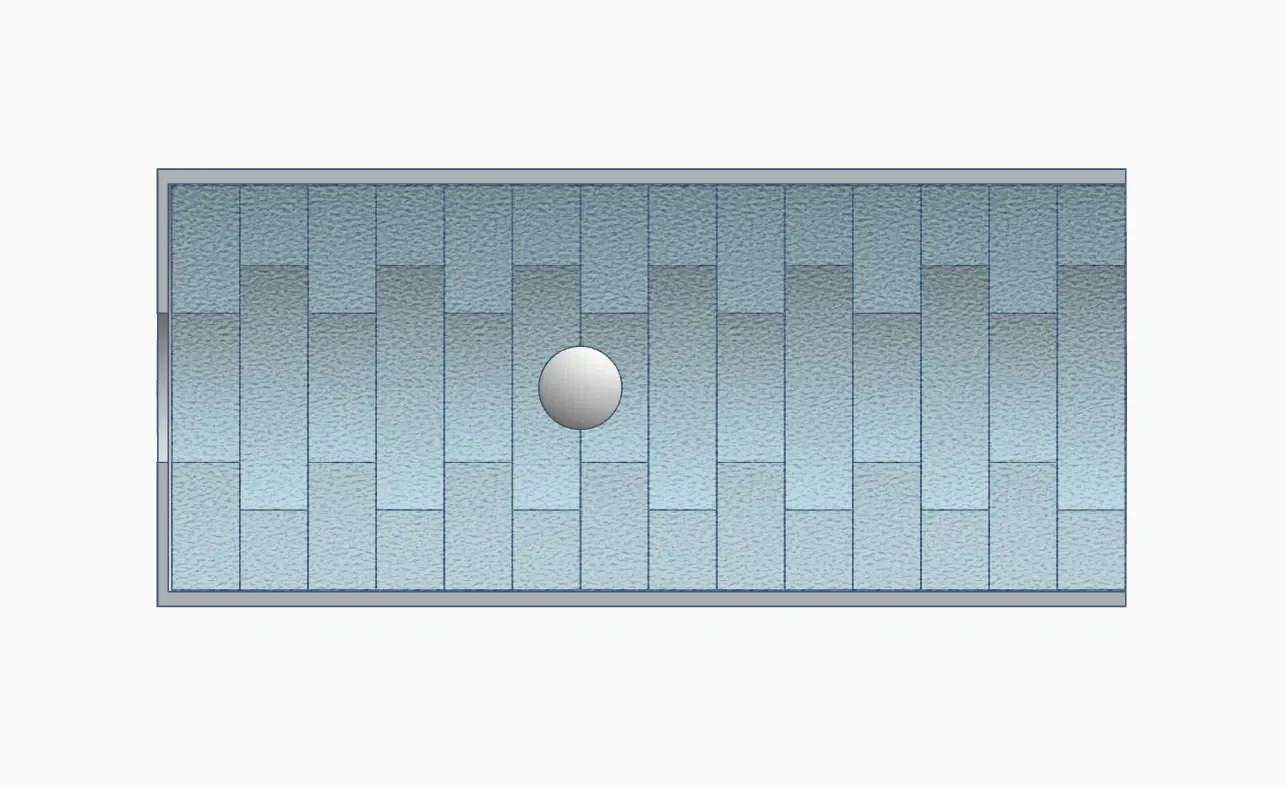

Диски следует укладывать в глушитель поочередно. Обычно я сначала печатаю конверт со сторонами толщиной 1 мм, в который затем складываю диски. Таким образом, я могу легко вносить и вынимать их, не разбрасывая их повсюду.

(*) Все приведенные здесь числовые значения мне подходят, но не стесняйтесь экспериментировать и выяснить, какое из них лучше всего подходит для вас. Следует иметь в виду, что уменьшение диаметра внутреннего отверстия ниже 10 мм улучшит производительность, но также значительно увеличит вероятность попадания мяча в перегородку.

Моделирование дисков

Существует несколько способов моделирования дисков:

Непосредственно в PrusaSlicer, используя «Добавить форму для диска» и «Добавить отрицательный объем», чтобы сделать отверстие в диске. Таким образ��м, вы можете легко играть и экспериментировать с различными размерами («Губчатая перегородка глушителя — цилиндры.3mf»)
Используйте выбранную вами САПР, а затем нарежьте модель в вашем любимом слайсере с ранее описанными настройками.
Предостережения

Использование слишком плотного заполнения снизит эффективность звука, поскольку уменьшится громкость выпуклостей, по которым распространяется звук.

Я обнар��жил, что 30% заполнение гироида дает лучший эффект в моем случае, но пробег может варьироваться.

Вместо того, чтобы просто увеличивать заполнение гироида, вы также можете попробовать уменьшить ширину выдавливания с 0,45 до 0,4 или даже ниже. Это сделает «губку» тоньше и эффективнее, но более хрупкой.

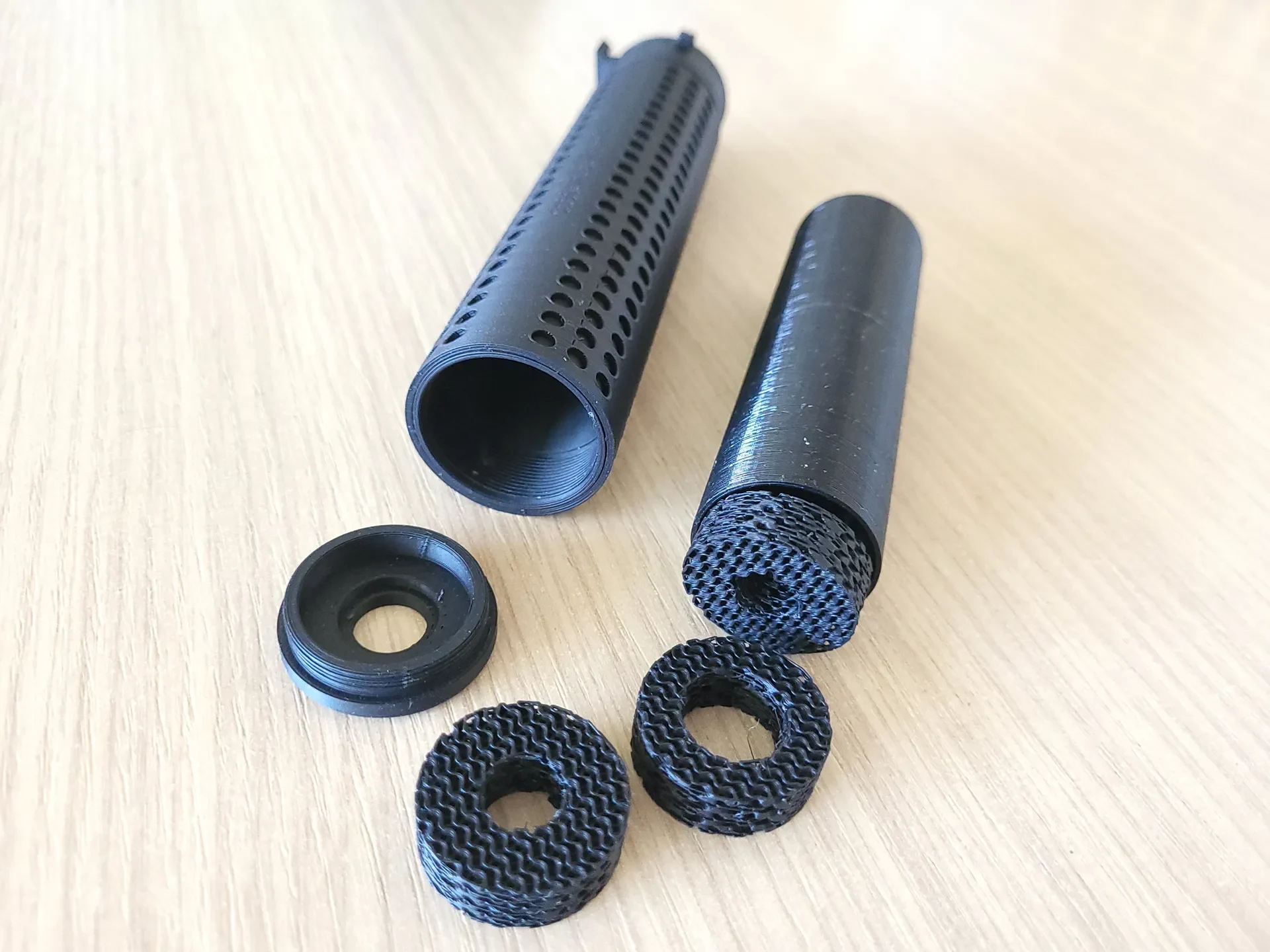

Прикрепленный пример

Прикрепленные файлы являются примерами вставок, использованных в моей реплике.
