Мембранный кларнет
Мой взгляд на мембранный кларнет. В качестве дополнительных деталей понадобится лишь лист тонкого пластика и резинка.
Меня очень впечатлило видео Николя Браса о мембранном кларнете, и я захотел распечатать его на 3D-принтере, не покупая трубы и не сверля отверстия. Однако я использовал размеры из видео Линсея Поллака (он называет это мембранным язычком foonki).

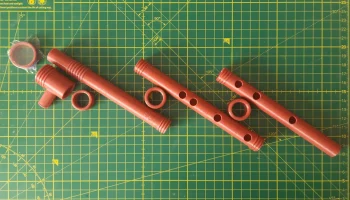

Чтобы распечатать его на своем MINI, мне пришлось разделить трубку на 3 части. Я хотел, чтобы они были скручены вместе, и, чтобы свести к минимуму громоздкость, я использовал комбинацию левой и правой резьбы, чтобы иметь возможность произвольно скручивать и фиксировать их — что получилось довольно хорошо.
Держатель мембраны предлагает 2 степени свободы для настройки и регулировки: трубку можно ввинчивать и выкручивать, чтобы она больше или меньше выступала из основного держателя мембраны/мундштука, а само кольцо держателя мембраны можно завинчивать для большего или меньшего натяжения.
Я не добился большого успеха с имеющимися у меня нитриловыми перчатками, но они отлично работают с тонкой полиэтиленовой пленкой или космическим одеялом.
Есть 2 версии, первая была широкая. Похоже, это не сработало (сначала я пробовал только нитриловые перчатки), поэтому я сделал более тонкую версию, которой нитриловые перчатки тоже не понравились. Однако оба варианта хорошо работают с более жесткими пластиковыми листами, поэтому я включил оба варианта.
Печать

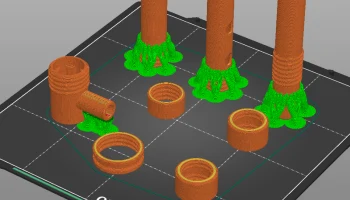

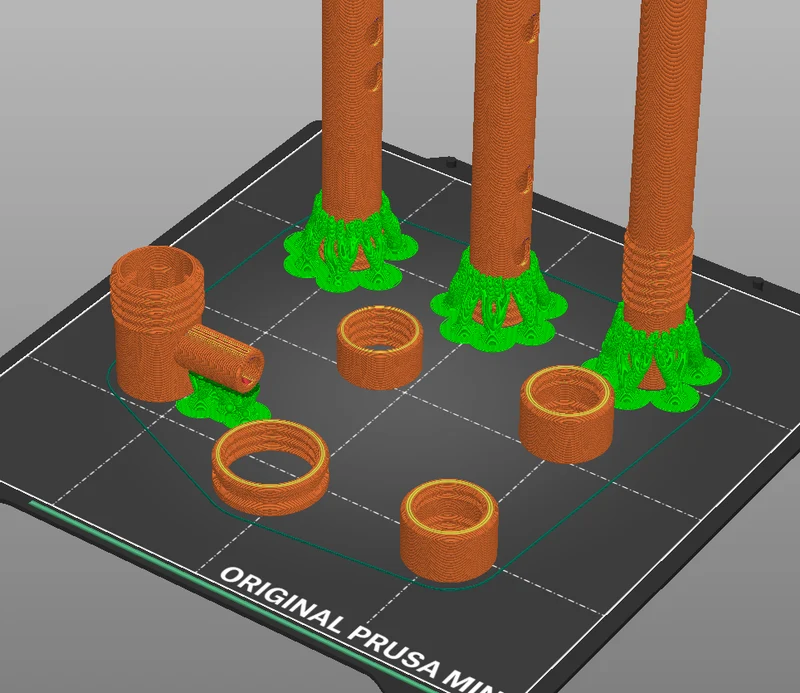

Я использовал PLA, сопло 0,4 мм и высоту слоя 0,2 мм. Для устойчивости трубок я использовал подставки с краской — я просто нарисовал кольцо вокруг трубки на несколько сантиметров выше пластины (см. Изображение). Мундштук также нуждается в некоторой поддержке. Используйте органическую (древесную) поддержку.
В файле stl показан весь прибор в собранном виде. Разделите его на объекты, а затем разделите их. Переверните мундштук вверх дном и нанесите на него краску.
Или просто используйте прилагаемый 3mf.
Сборка

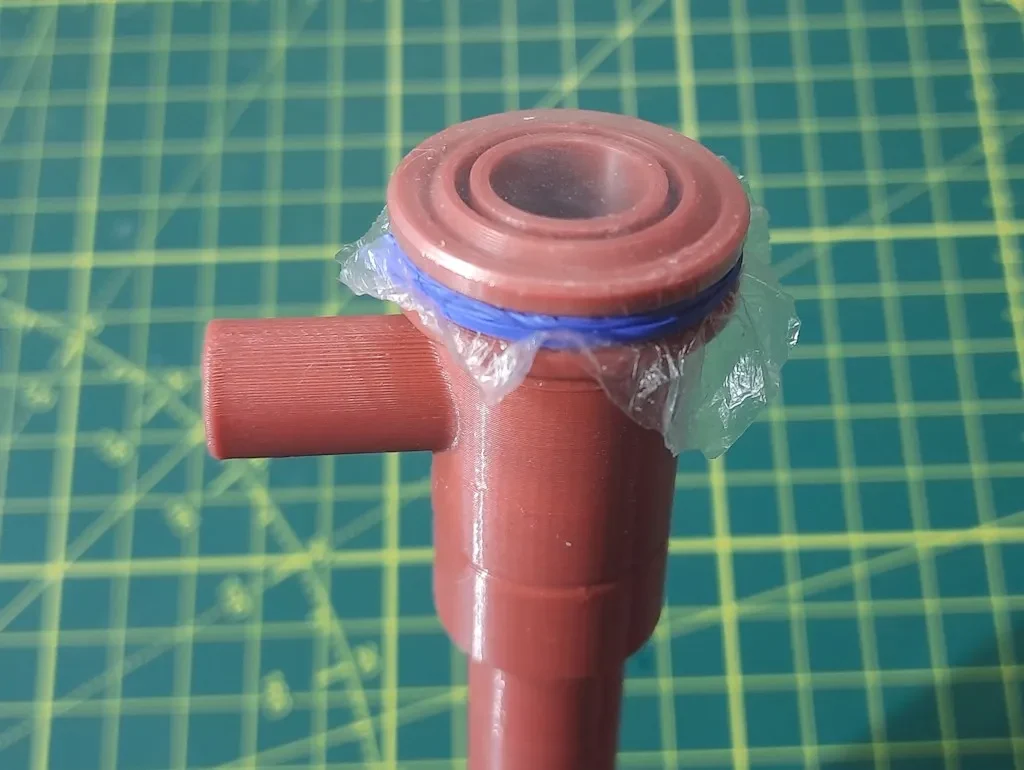

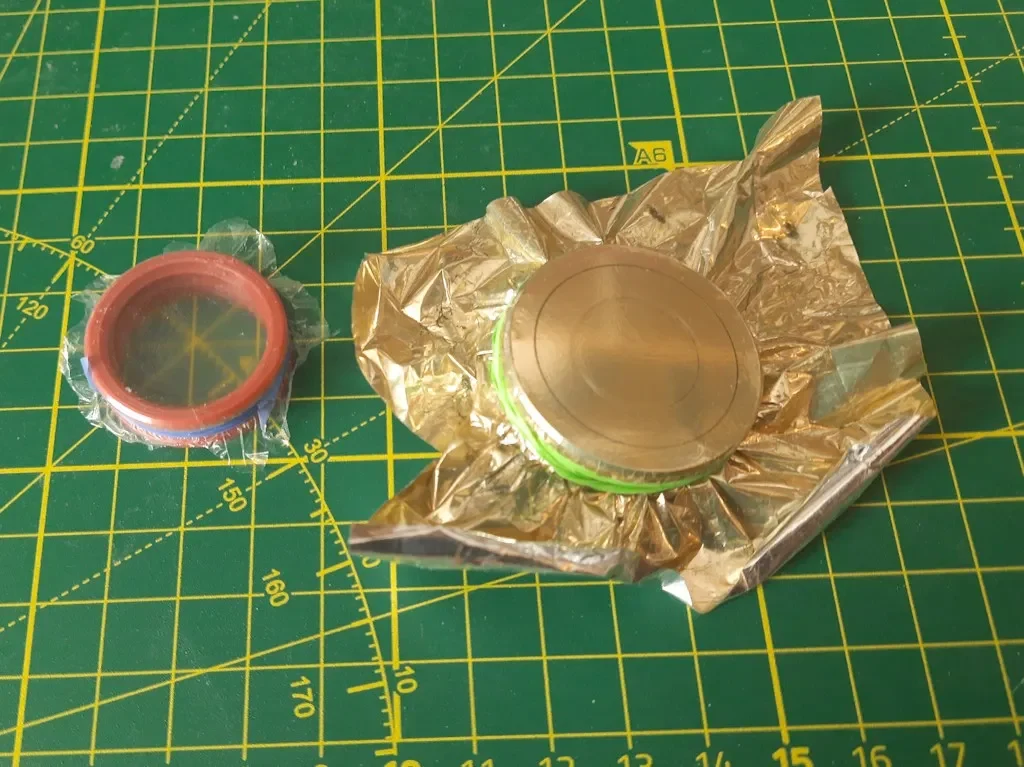

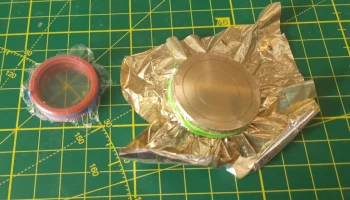

Отрежьте тонкий пластиковый лист (сумку, одеяло и т. д.), наденьте его на мембранное кольцо и закрепите резинкой.

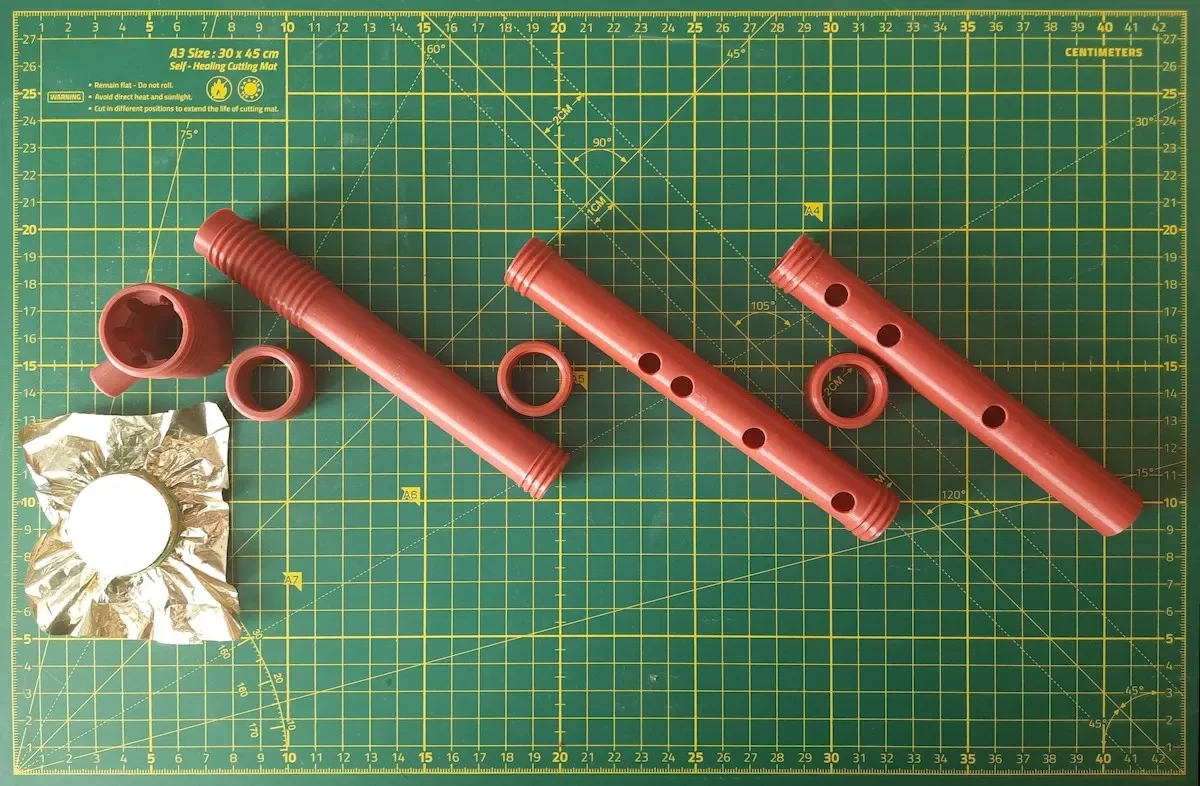

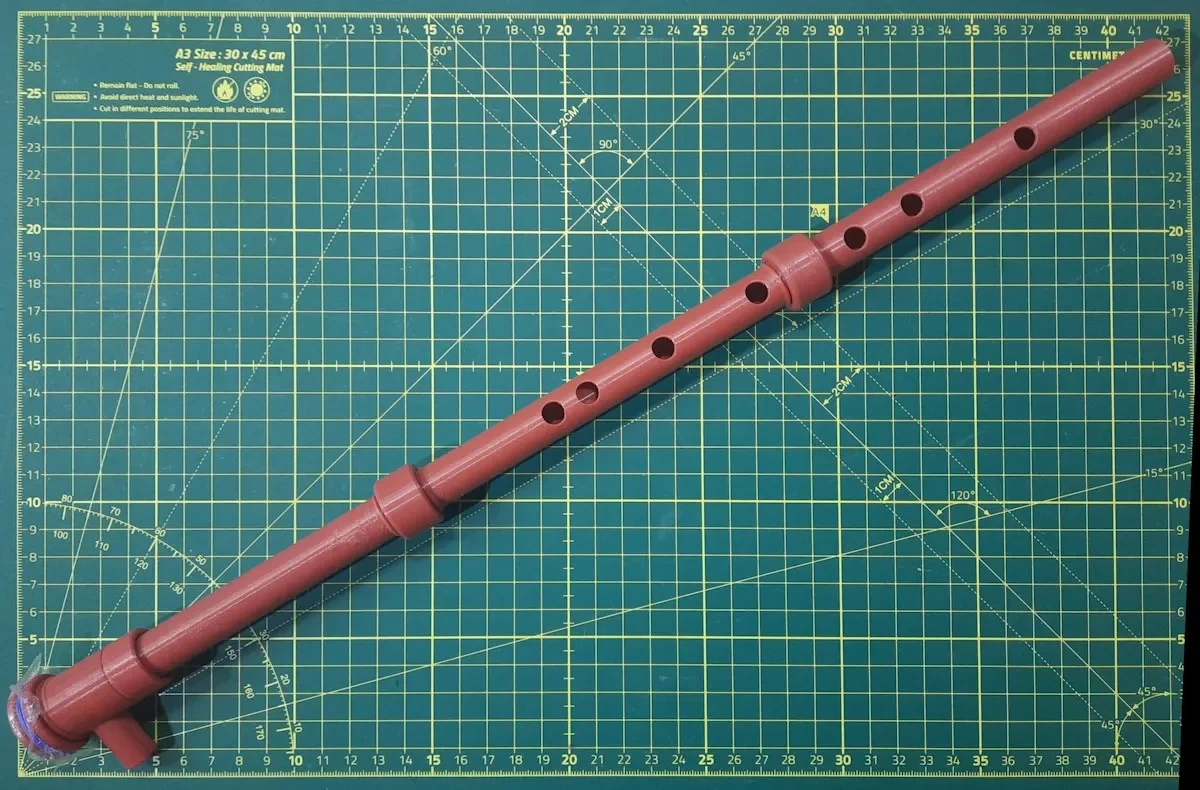

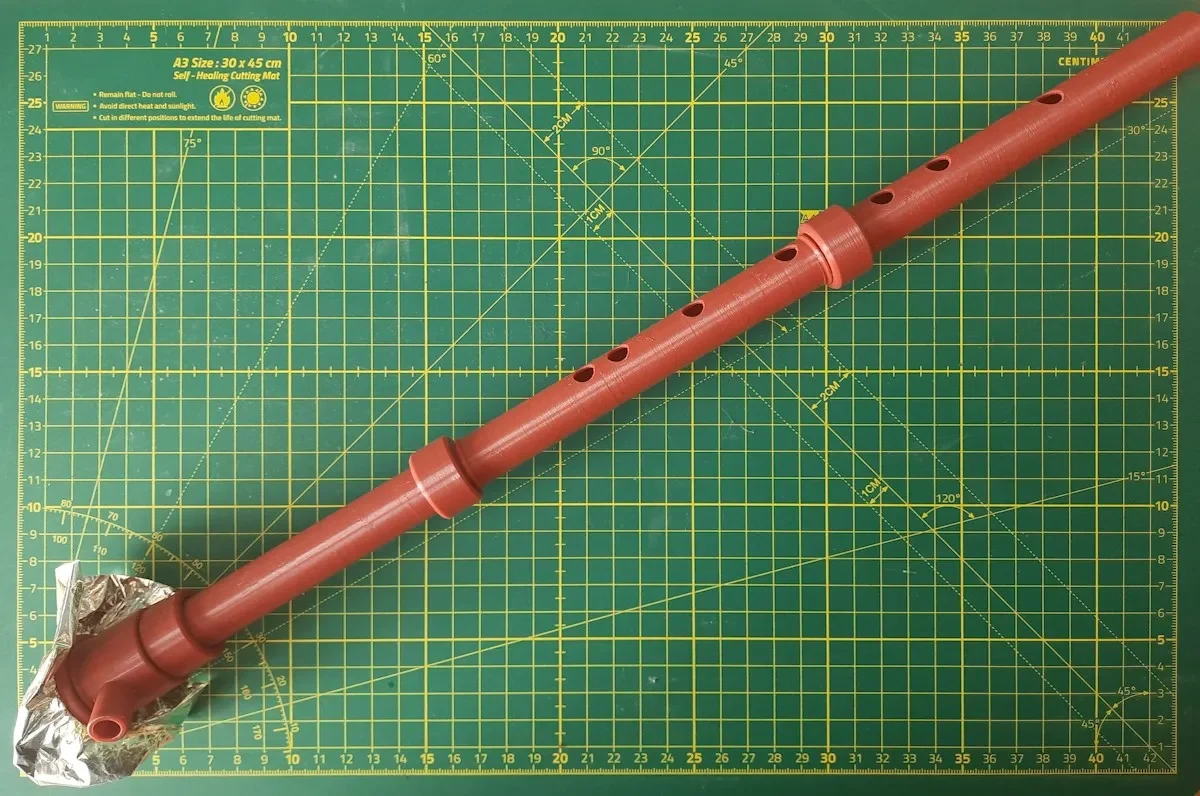

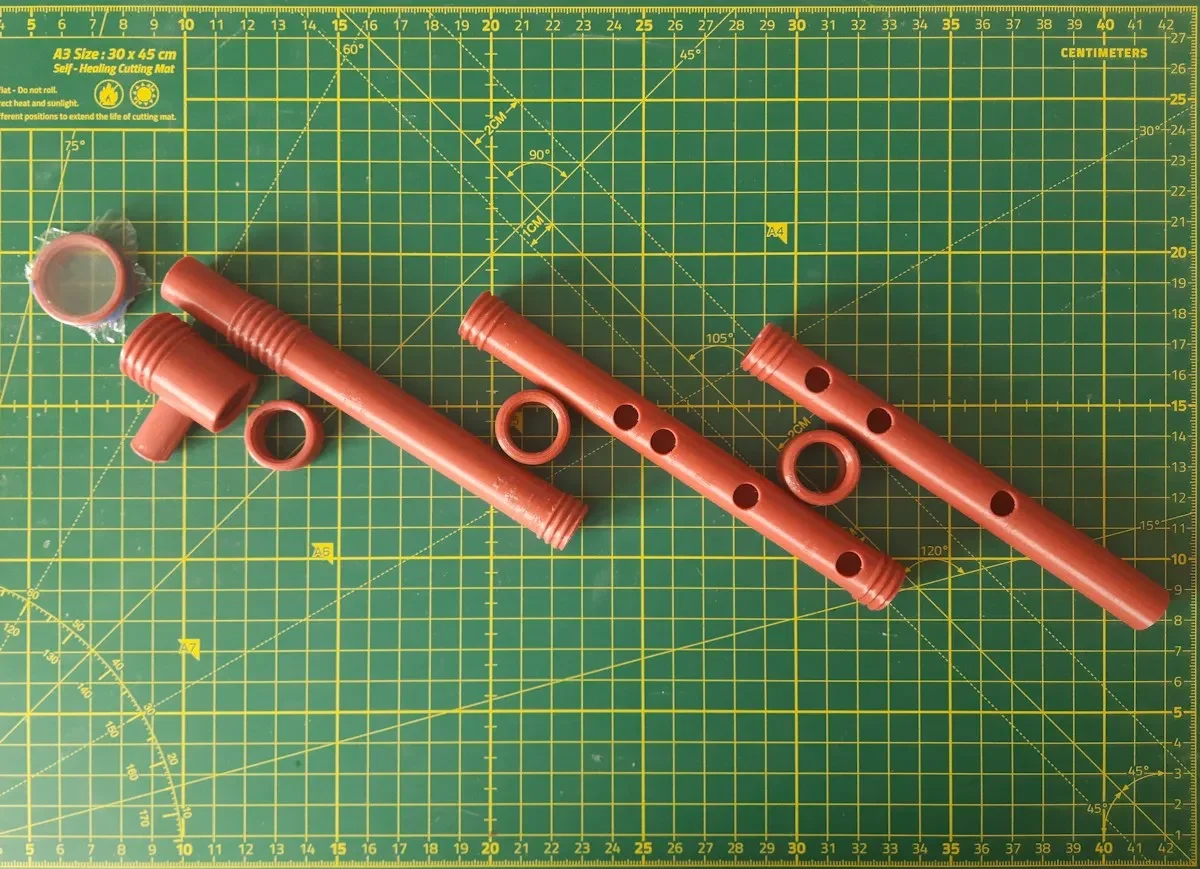

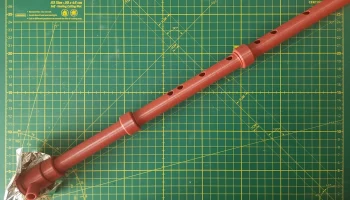

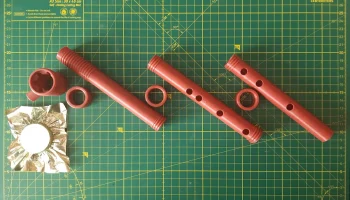

Скрутите детали вместе. Короткие резьбы на отрезках трубы соединяются зажимными гайками — это те, у которых внутри «не хватает» резьбы. У них левая резьба с одной стороны; если не завинчиваются, переверните их. Стопорная гайка (только одна правая резьба внутри) фиксирует первую часть трубы на устье/мембране.
Настраиваемся и играем
Если ноты звучат далеко, вероятно, мембрана ослабла. Если вам нужно сильно протолкнуть воздух, чтобы он прошел, значит, он слишком тугой или трубка слишком сильно выпирает. Если воздух проходит без звука, внутренняя трубка не выступает (достаточно). Напряжение также влияет на высоту звука. Поиграйте с настройками мембраны, чтобы получить приятный звук.
По сути, сыгранная нота зависит от первого открытого отверстия на пенье (трубе). Это примерно ми мажор, в зависимости от натяжения мембраны. Чтобы добраться до самого нижнего отверстия, требуется некоторая практика, это немного напрягает мизинец. Половинные ноты можно сыграть, лишь слегка приоткрыв отверстие; Я сделал это для буквы D в видео — я не музыкант, поэтому немного накосячил. Также при некоторой практике вы сможете играть гораздо выразительнее (когда мембрана хорошо отрегулирована).
