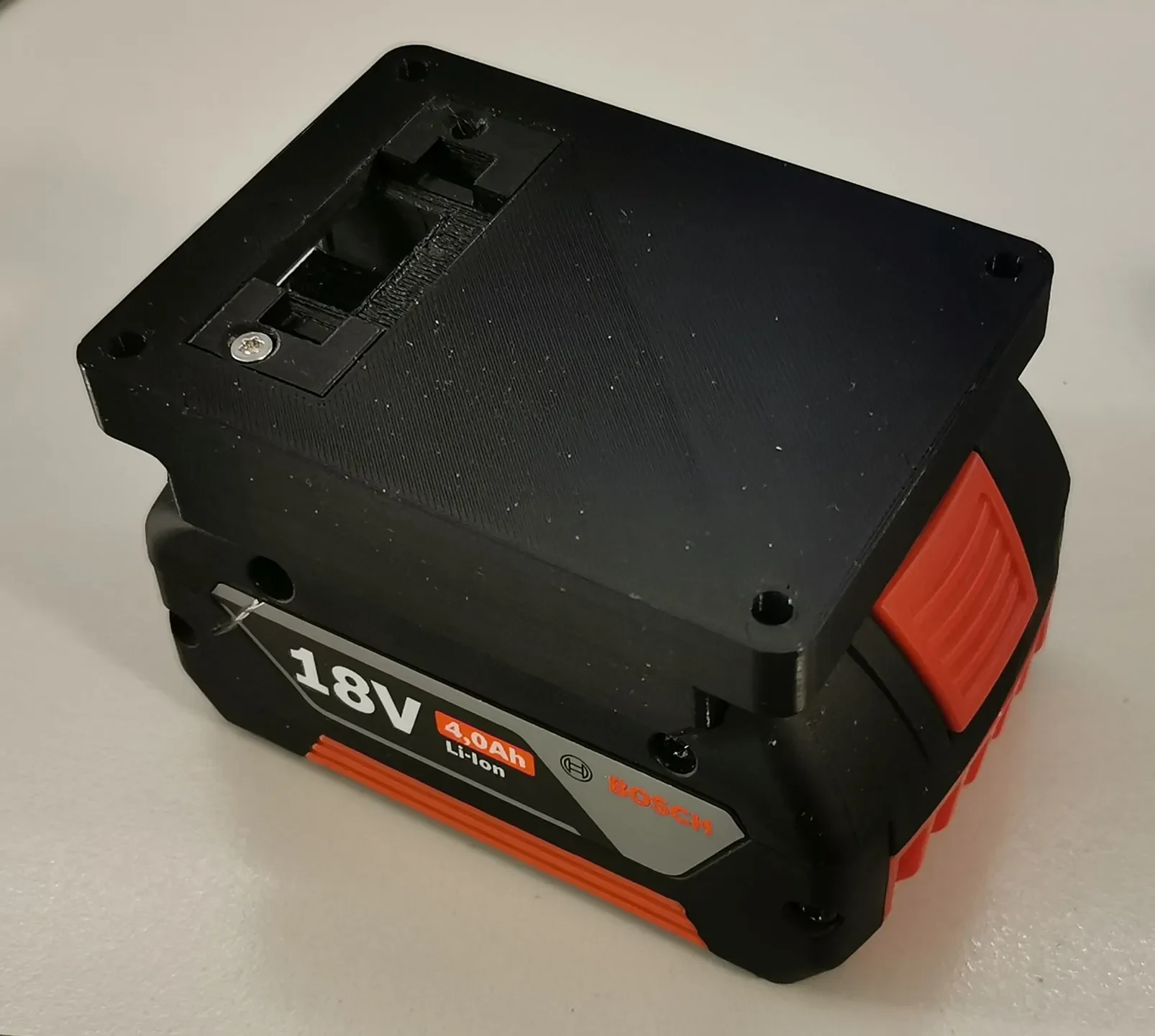

Модуль адаптера адаптера аккумулятора Bosch Professional ...

Этот адаптер батареи используется во многих других моих проектах.

Аккумуляторы Makita 18 В см. в моем дизайне здесь: https://www.printables.com/model/436132/

Информацию о батареях Milwaukee M18 см. в моем дизайне здесь: https://www.printables.com/model/1391256/

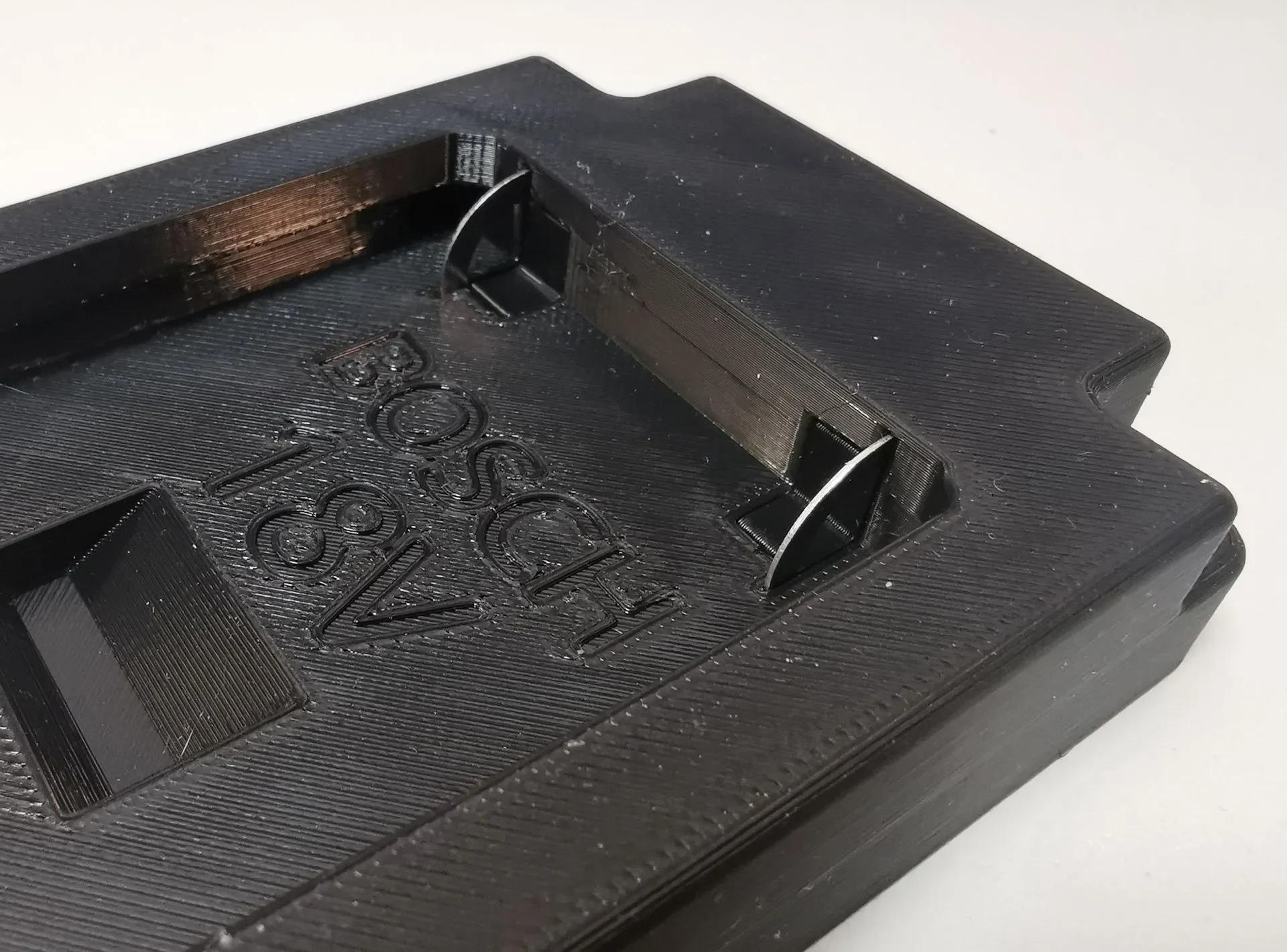

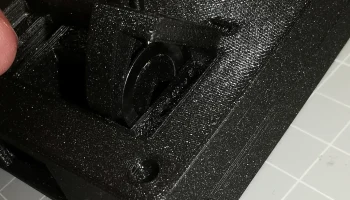

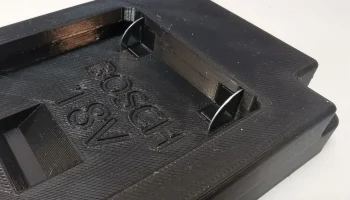

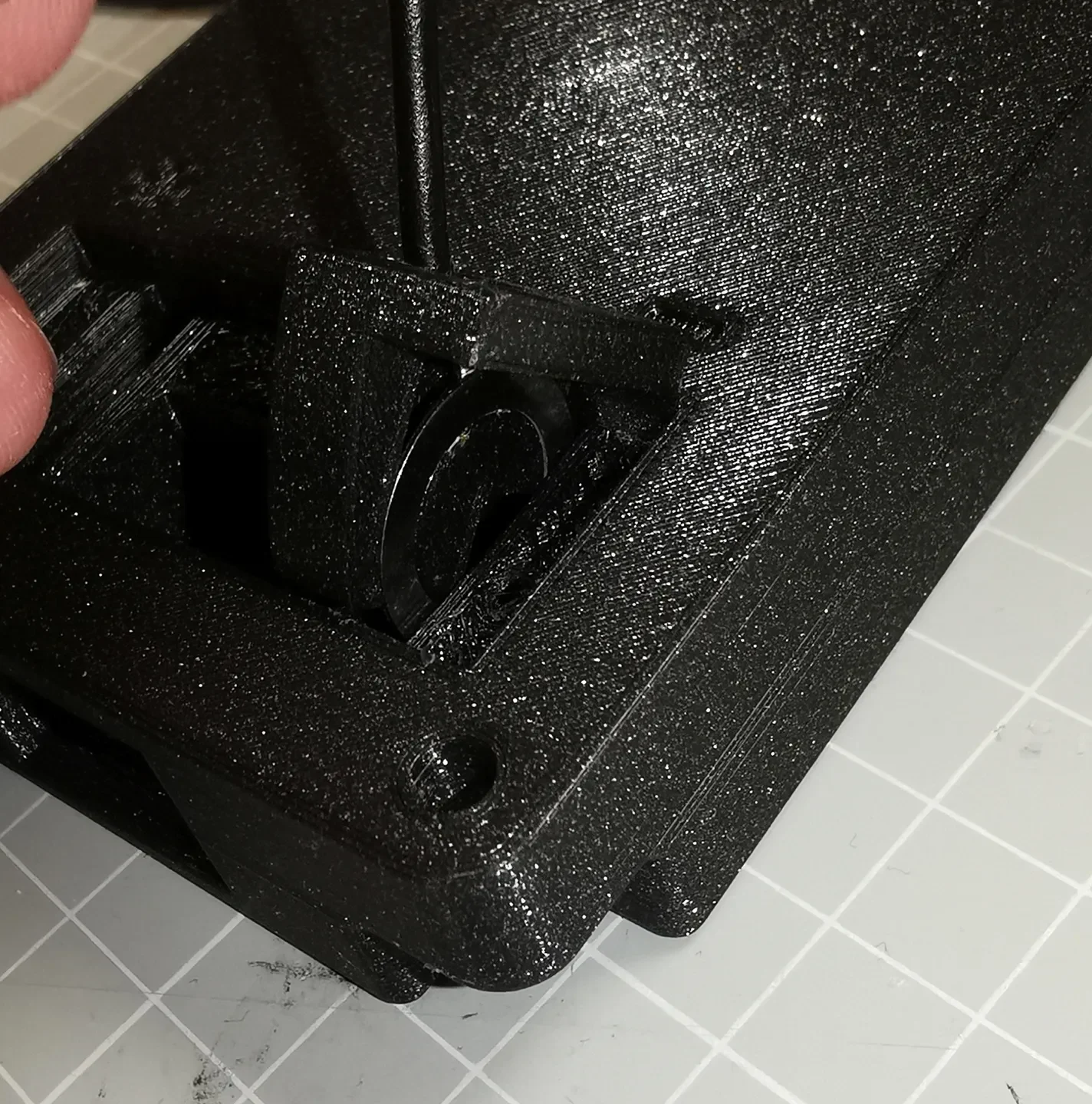

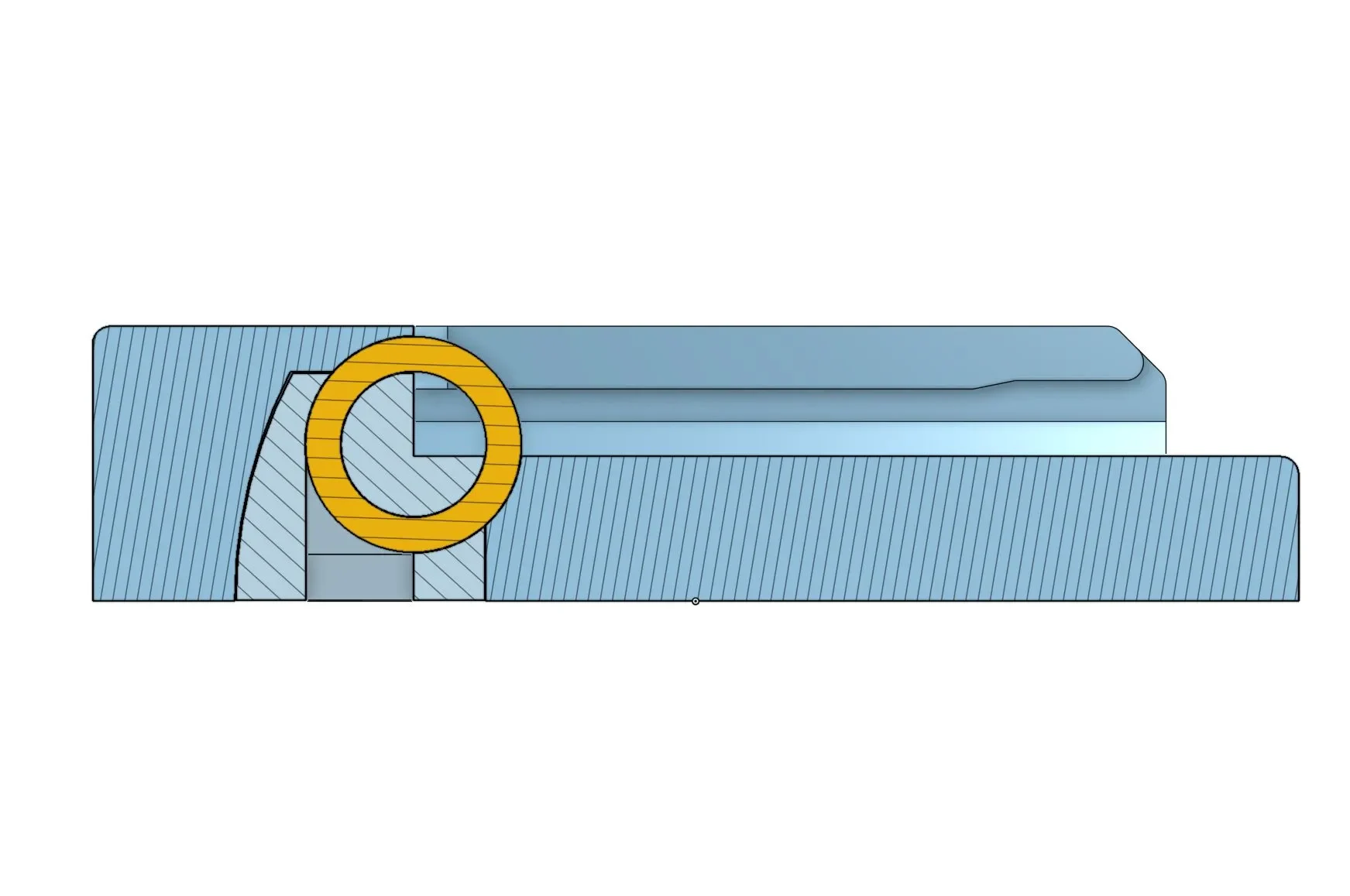

Некоторые люди устанавливали металлические контакты с помощью вкладок из листового металла или случайных штифтов разъема, я пошел по другому пути. В качестве контактов в этой конструкции �� использую две тонкие регулировочные шайбы.
Шайба не должна быть толще 0,8мм, потому что оригинальный контакт тоже всего 0,8мм и больше растягивать пружинные контакты в аккумуляторе не хочется. В этой конструкции я использовал регулировочные шайбы толщиной 0,5 мм, но изменение размеров в САПР не должно стать большой проблемой.

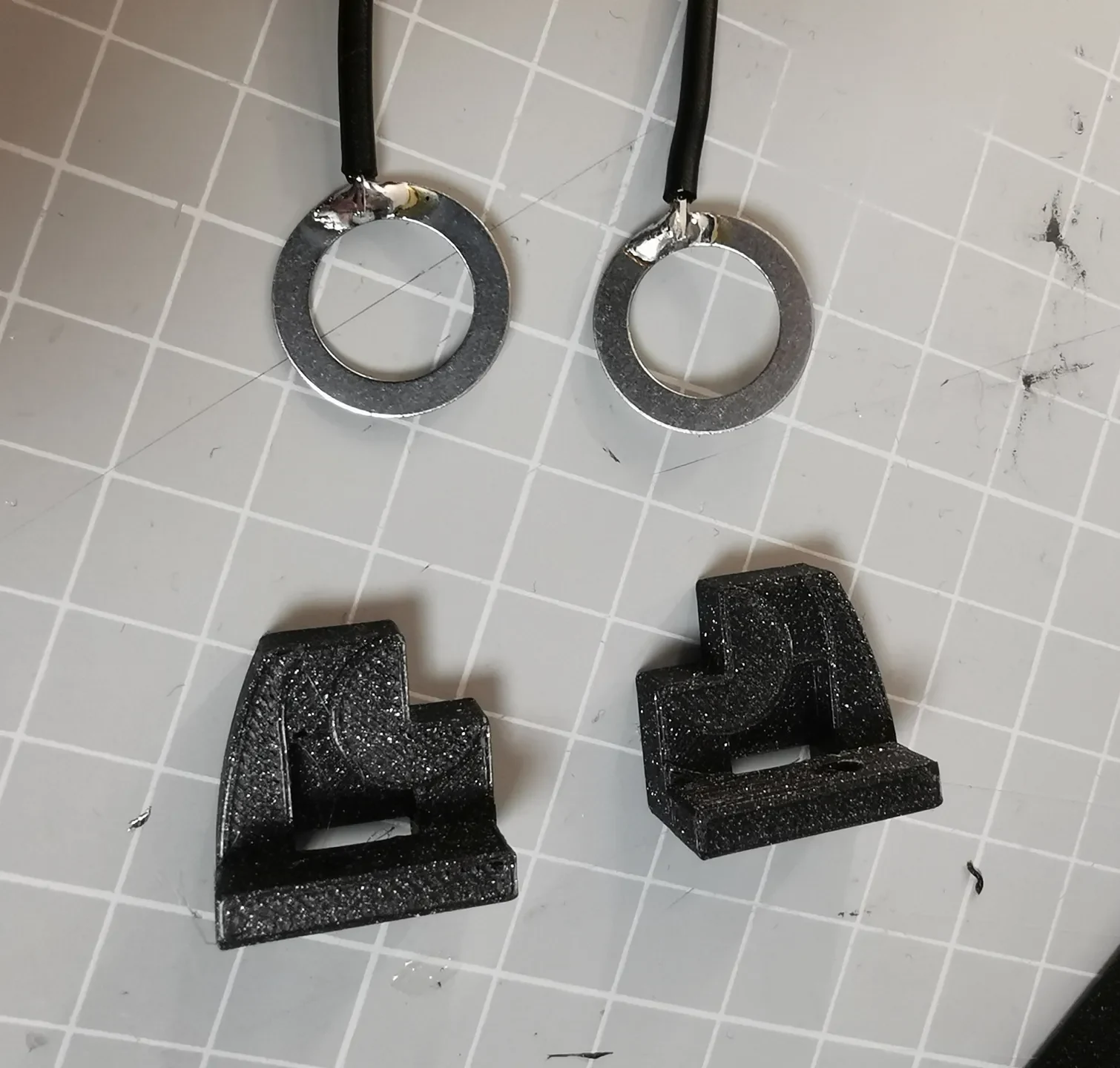

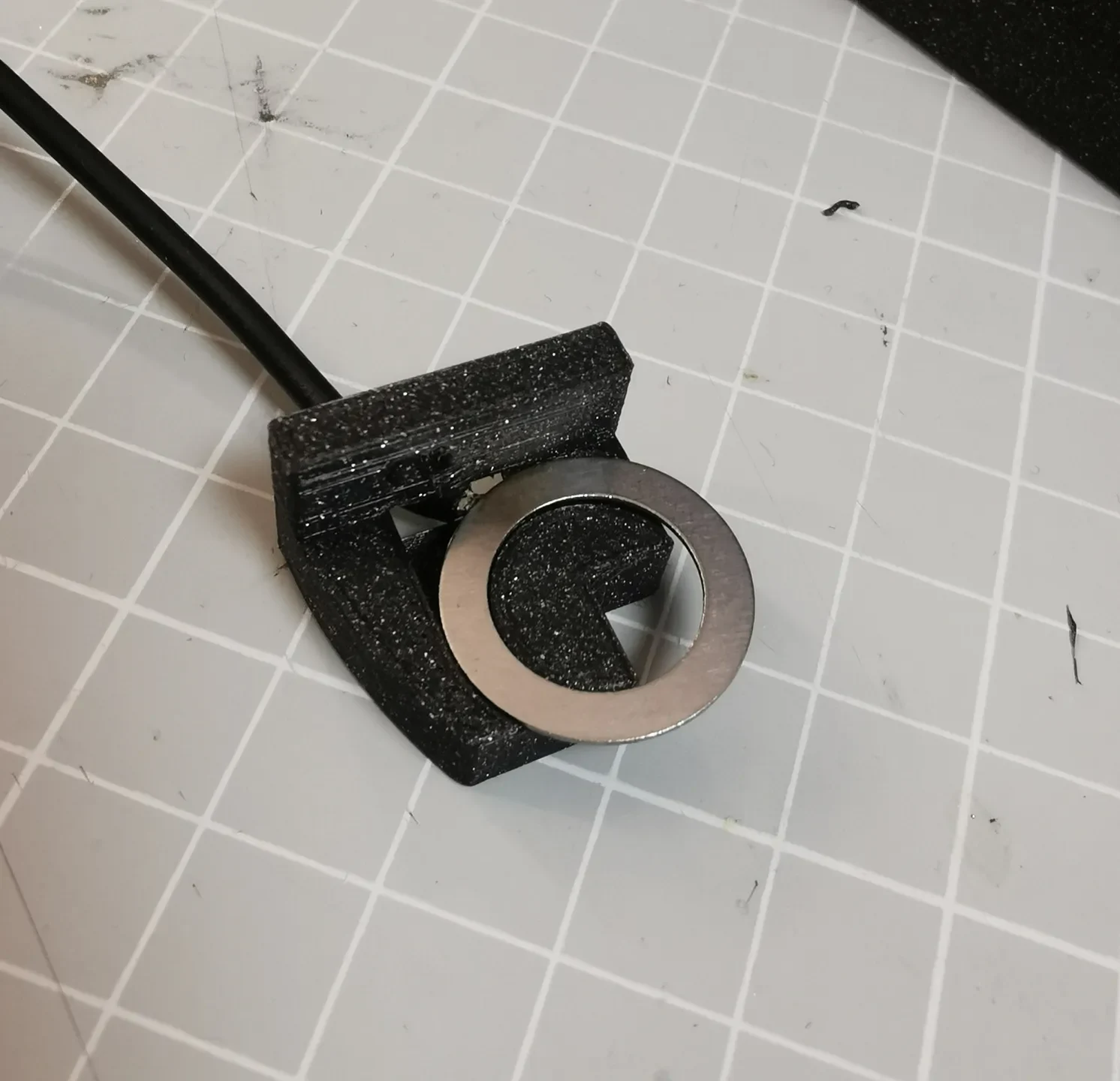

Сначала провода можно припаять к контактным шайбам.

Требуемый мат��риал

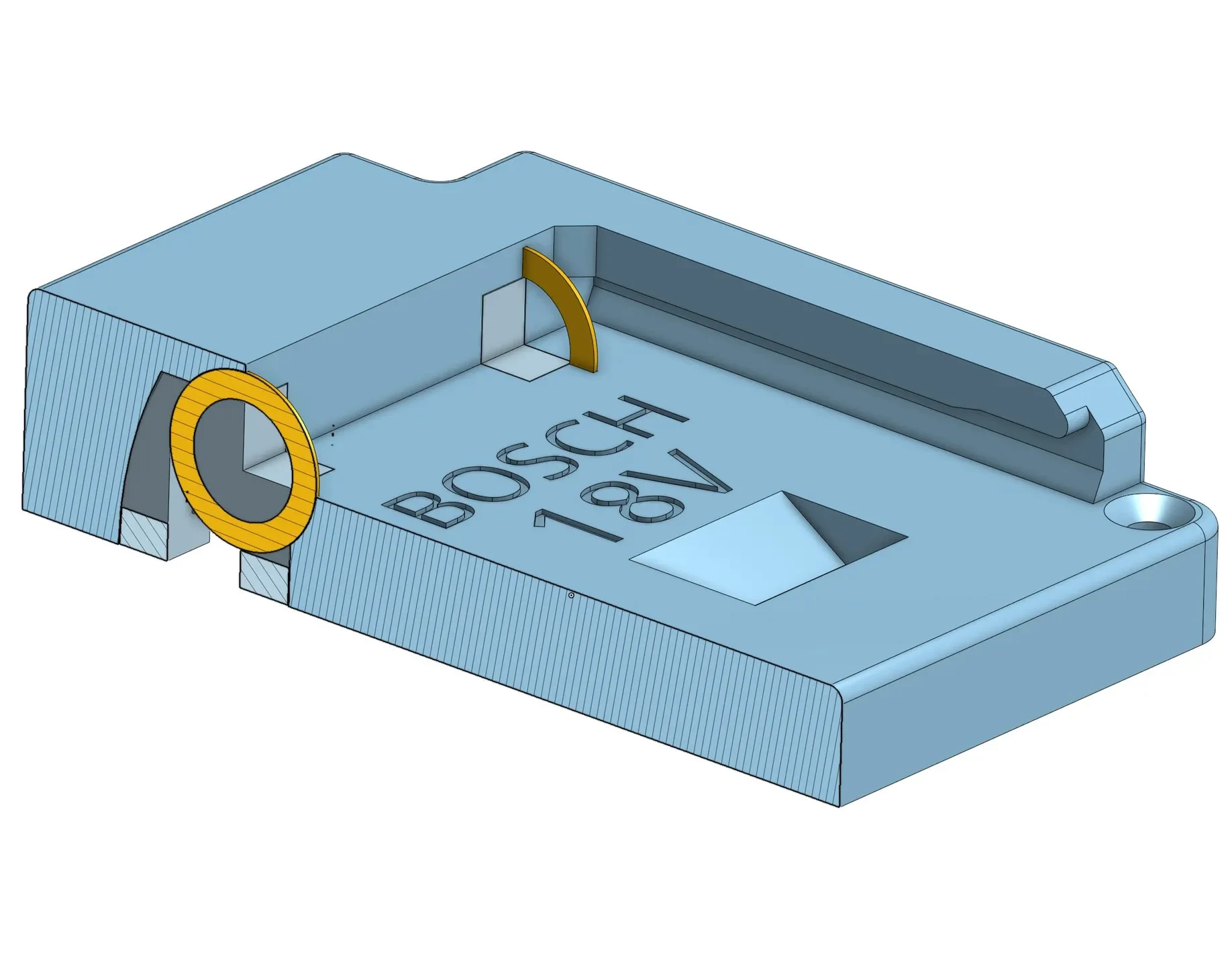

Предназначен для установки двух тонких регулировочных шайб DIN 988 12x18x0,5 мм (нем. Passscheibe).

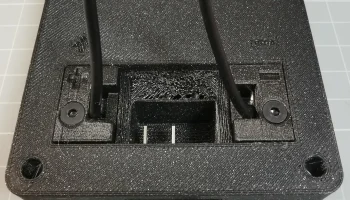

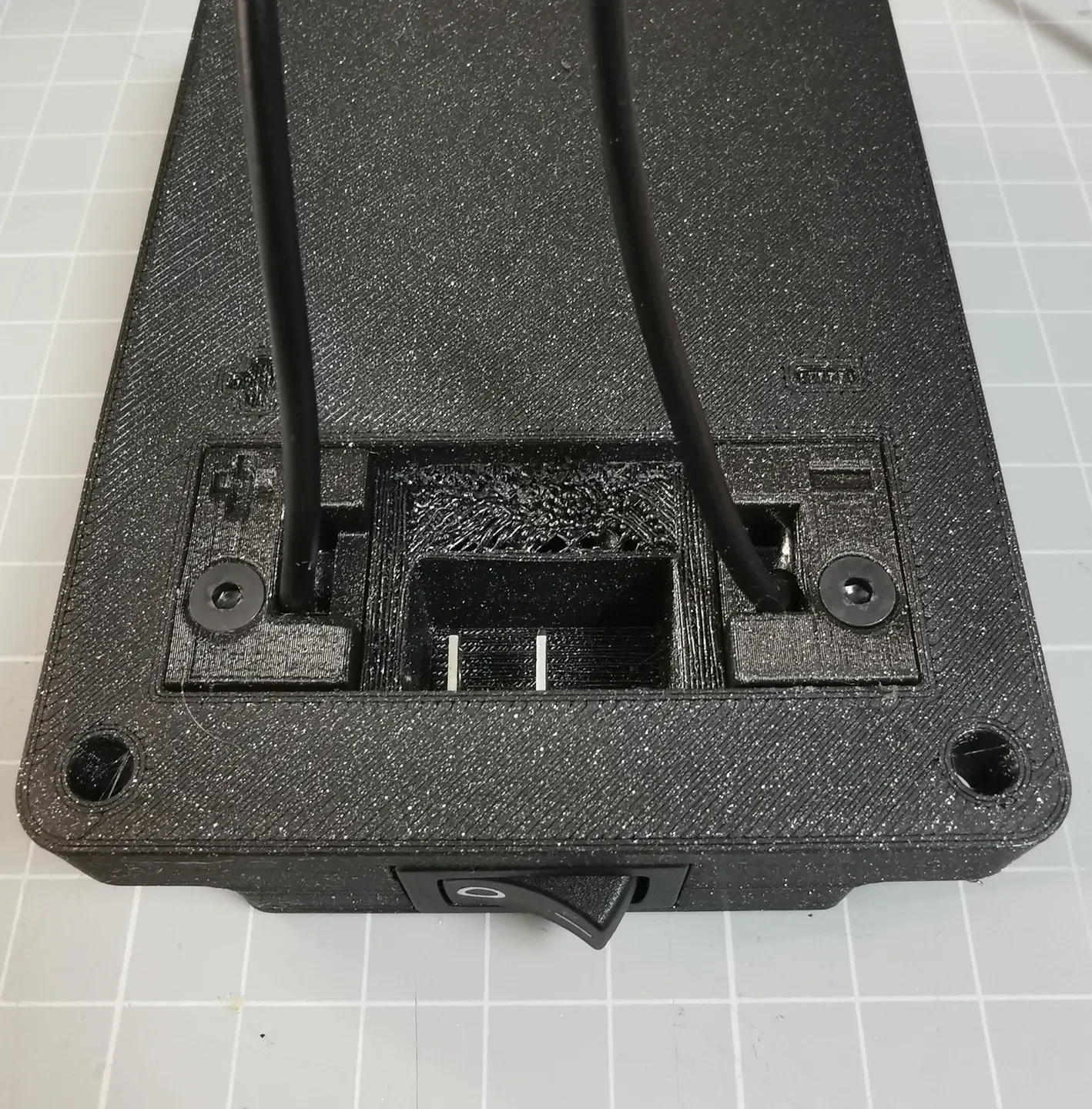

Два контактных модуля можно закрепить винтами M3x10 (резьба непосредственно в PLA).

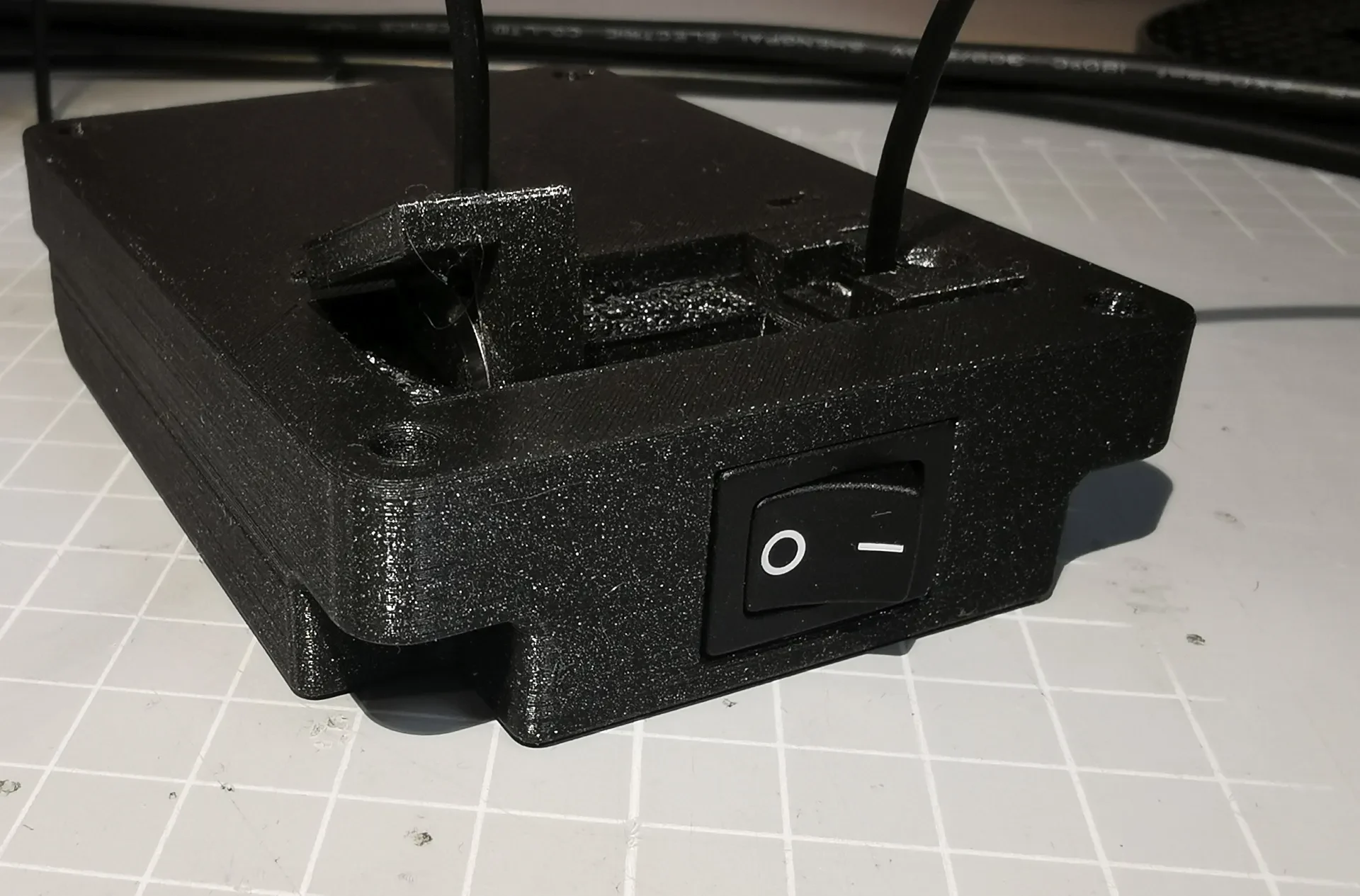

1x выключатель питания:

Размер переключателя 21 х 15 мм.
Вырез в передней панели 19,4 х 13 мм.

https://www.conrad.ch/de/p/tru-comComponents-wippschalter-tc-r13-66a-02-250-v-ac-6-a-1-x-aus-ein-rastend-1-st-1587515.html

4 винта с потайной головкой:

М4 х 16 мм

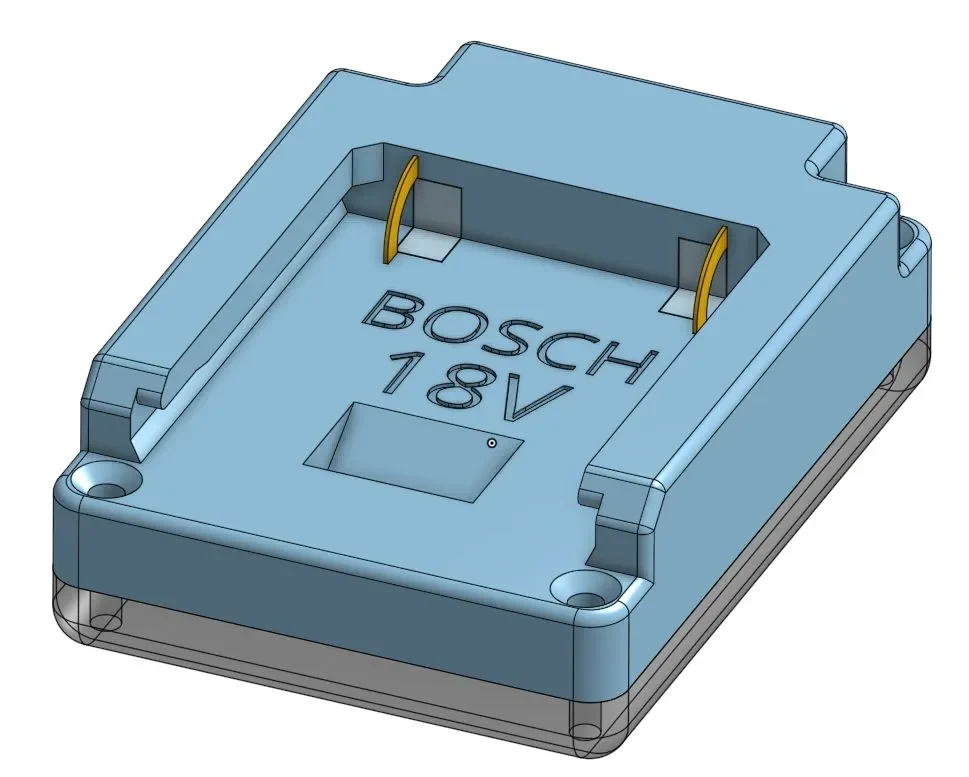

Разработано в Onshape

https://cad.onshape.com/documents/a62b52dd01e0ab4bb20cebe0/w/be7d92a55989c1143c eac5c2/e/2c747343b749fe2c0b0e7237?renderMode=0&uiState=6417490035f3253d0c96f822
